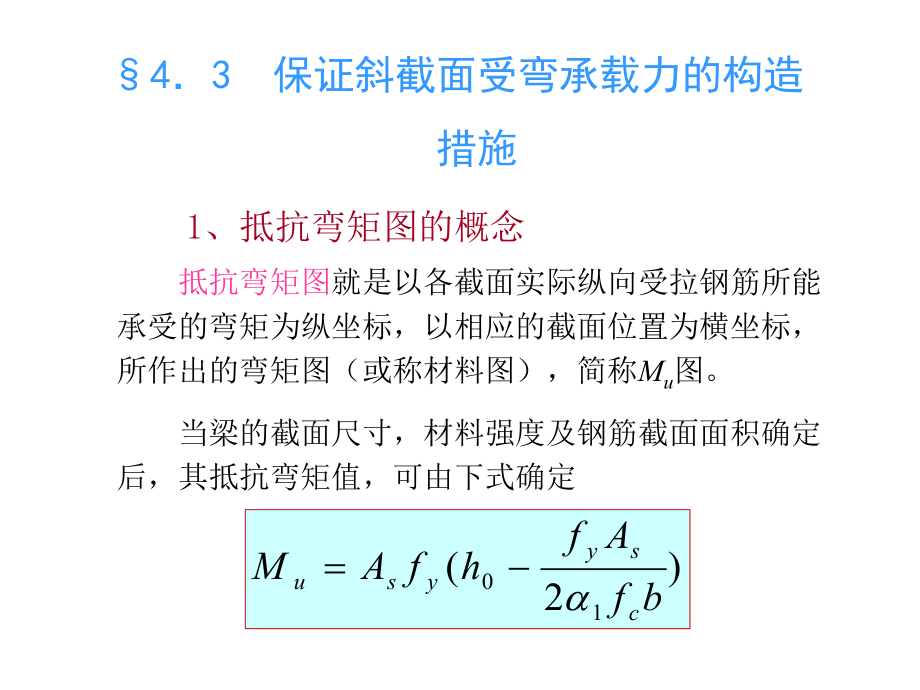

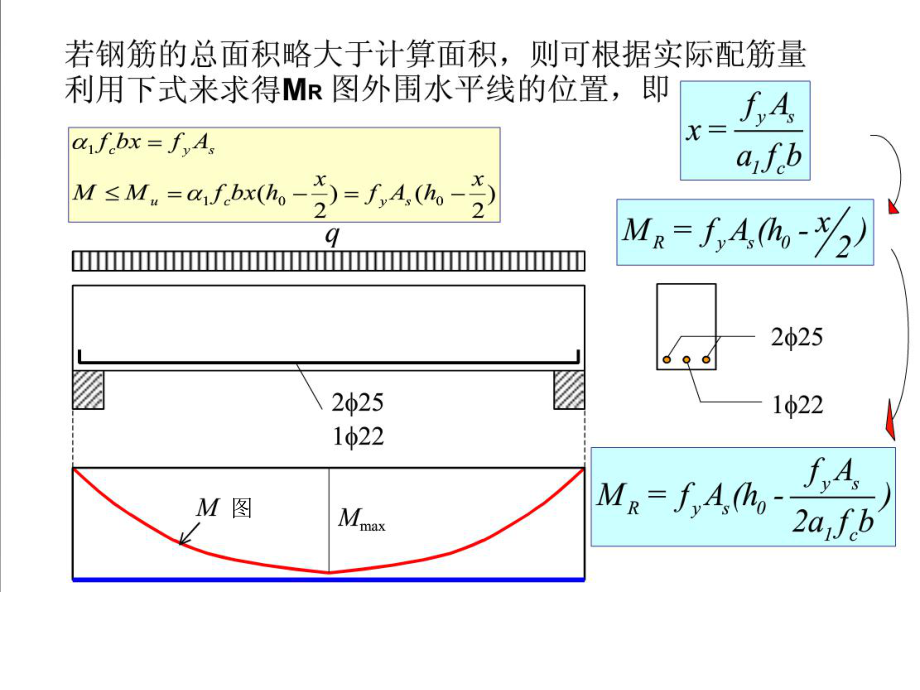

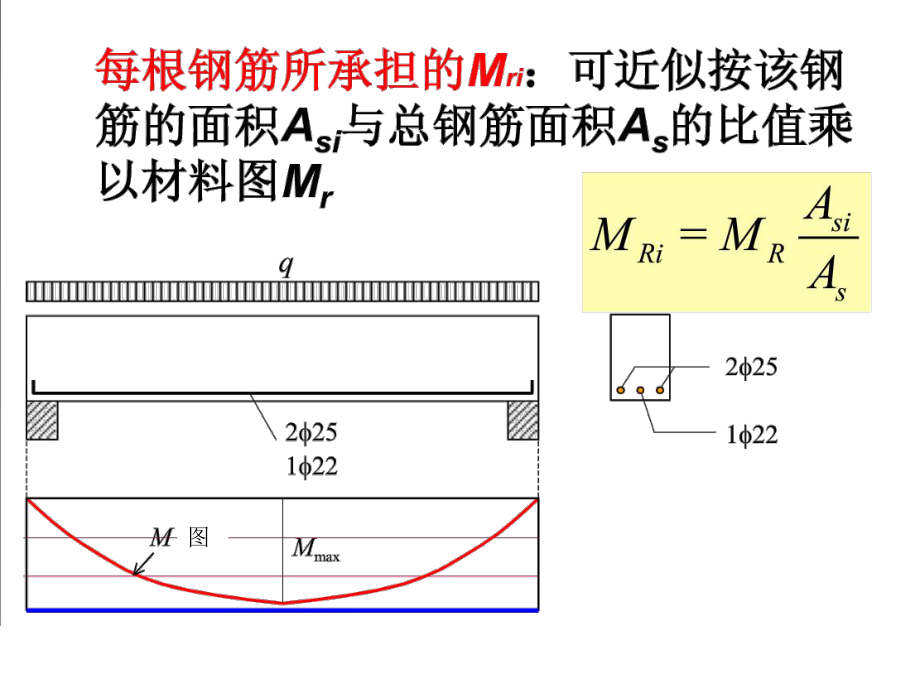

1、43 保证斜截面受弯承载力的构造 措施 1、抵抗弯矩图的概念 抵抗弯矩图就是以各截面实际纵向受拉钢筋所能承受的弯矩为纵坐标，以相应的截面位置为横坐标，所作出的弯矩图（或称材料图），简称Mu图。 当梁的截面尺寸，材料强度及钢筋截面面积确定后，其抵抗弯矩值，可由下式确定 )2(10bfAfhfAMcsyysu图图 2. 抵抗弯矩图的作用1) 反映材料利用的程度材料抵抗弯矩图越接近荷载弯矩图，表示材料利用程度越高。2) 确定纵向钢筋的弯起数量和位置 纵向钢筋弯起的目的，一是用于斜截面抗剪，二是抵抗支座负弯矩。只有当材料抵抗弯矩图包住荷载弯矩图才能确定弯起钢筋的数量和位置。3) 确定纵向钢筋的截断位置
2、根据抵抗弯矩图上的理论断点，再保证锚固长度，就可以知道纵筋的截断位置。Mu图M图保证斜截面受弯的措施 3、纵向受力钢筋的弯起纵筋的弯起必须满足三方面的要求：*保证正截面的受弯承载力*保证斜截面的受剪承载力*保证斜截面的受弯承载力计算确定构造确定计算及构造确定 满足正截面受弯承载力的要求。设计时，必须使梁的抵抗弯矩图不小于相应的荷载计算弯矩图满足斜截面受剪承载力的要求当纵向钢筋弯起时，其弯起点与充分利用点之间的距离不得小于0.5h0；同时，弯起钢筋与梁纵轴线的交点应位于按计算不需要该钢筋的截面以外。保证斜截面受弯的措施 纵向受力钢筋的弯起几何中心轴3211acdeADE2002/01hs d在2
3、点以外保证正截面受弯保证斜截面受弯保证斜截面受弯的措施 4、纵向受力钢筋在支座处的锚固ABqlasMAMB简支梁或连续梁简支端下部纵筋伸入支座的长度时当07 . 0bhfVt纵向钢筋的直径dlas5时当07 . 0bhfVtdlas12带肋钢筋：dlas15光圆钢筋：如梁内支座处的锚固不能满足上述要求，应采取加焊锚固钢板等有效措施5、表5-4 负弯矩钢筋的延伸长度ld 1）、钢筋在支座处的锚固支座附近的剪力较大，在出现斜裂缝后由于与斜裂缝相交的纵筋应力会突然增大，若纵筋伸入支座的锚固长度不够，将使纵筋滑移.甚至被从混凝土中拔出引起锚固破坏。为了防止这种破坏纵向钢筋伸入支座的长度和数量应该满足下
4、列要求。伸人梁支座的纵向受力钢筋根数当梁宽150mm时，不应少于2根；当梁宽155mm时可为1根。简支梁简支梁下部纵筋伸入支座的锚固长度las(图4-26)应满足表4-5的规定。当纵筋伸入士座的锚固长度不符合表4-5的规定时，应采取下述专门锚固措施但伸入支座水平长度不应小于5d。A.在梁端将纵向受力钢筋上弯，并将弯折后长度计入las内(图4-27)；B. 在纵筋端部加焊横向锚固钢筋或锚固钢板(图4-28)，此时可将正常锚固长度减少5d。C.将钢筋端都焊接在梁端的预埋件上(图4-29)。连续梁及框架梁在连续梁、框架梁的中间支座或中间节点处，纵筋伸人支应的长度应满足下列要求(图4-30)：A .上
5、部纵向钢筋应贯穿中间支应或中间节点范围；B. 下部纵向钢筋根据其受力情况 分别采用不同锚固长度。a.当计算中不利用其强度时，对光面钢筋取las15d。对月牙纹钢筋取las12)，并在满足上述条件的前提下，一般均伸至支应中心线；b. 当计算中充分利用钢筋的抗拉强度时(支座受正弯矩作用)，其伸入支应的锚固长度不应小于la；c、当计算中充分利用钢筋的抗压强度时(支座受负弯矩按双筋截面梁计算配筋时)，其伸入支座的锚固长度不应小于0.7la； 边支座 当柱截面高度足够时，框架梁上部纵筋可用直线方式伸入支座锚固，锚固长度不小于la，且应伸过柱中心线不小于5d。 当柱截面高度不足以布置直线钢筋时，应将梁上部
6、纵筋伸至节点外边并向下弯折，但弯折前的水平投影长度lahahla，取ah=0.4；弯折后的垂直长度不应小于15d。ahla15dla0.7la受拉钢筋受压钢筋边支座ahla15dla0.7la受拉钢筋受压钢筋下部纵筋伸入支座的锚固要求： 当计算中不利用其强度时，锚固长度可按V0.7ftbh0时的简支支座情况考虑； 当计算中充分利用钢筋的抗拉强度时，钢筋伸入支座的锚固长度不应小于la。若柱截面高度不够时，可将钢筋向上弯折，弯折的构造要求与上部钢筋向下弯折情况相同；ahla15dla0.7la受拉钢筋受压钢筋边支座 当计算中充分利用钢筋的抗压强度时，钢筋伸入支座的锚固长度不应小于0.7la。2）、
7、弯起钢筋的锚固弯起钢筋的弯终点外应用有锚固长度，其长度在受拉区不应小于20d，在受压区不应小于10d；对光面钢筋在末端尚应设置弯钩(图4-31)。位于梁低层两侧的钢筋不应弯起。弯起钢筋不得采用浮筋(图4-32a)；当支座处剪力很大而又不能利用纵筋弯起抗剪时，可设置仅用于抗剪的鸭筋(图4-32b)，其端部锚固与弯起钢筋的相同。 3）、箍筋的构造要求梁中的箍筋对抑制斜裂缝的开展、联系受压区与受拉区、传递剪力等有重要作用，因此应重视箍筋的构造要求。前述梁的箍筋间距、直径和最小配箍率是箍筋最基本的构造要求，在设计中应予遵守。箍筋一般推荐采用HRB335级（可获得较好的经济效益），目前较多采用HB300
8、级钢。箍筋一般采用135弯钩的封闭式箍筋.当形截面梁翼缘顶面另有横向受拉钢筋时，也可采用开口式箍筋(图4-33)。梁内一般采用双肢箍筋(n=2)。当梁的宽度大于400mm、且一层内的纵向受压钢筋多于四根时，应设置复合箍筋(如四肢箍)；当梁宽度很小时，也可采用单肢箍筋(图4-34)。当梁中配有计算需要的纵向受压钢筋(如双筋梁)时，箍筋应为封闭式 其间距不应大于15d(绑扎骨架中)或20d(焊接骨架中)，d为纵向受压钢筋中的最小直径；同时在任何情况下均不应大于400 mm。当一层内的纵向受压钢筋多于5根且直径大于18mm时，箍筋间距不应大于10d。在绑扎骨架中非焊接的用接接头长度范围内，当搭接钢筋为受拉时.其箍筋间距s5d，且不应大于100mm；当搭接钢筋为受压时，箍筋间距s10d，且不应大于200mm.d为受力钢筋中的最小直径。 设计例题略。箍筋的锚固50 或 5dd50 或 5d10dd10d10dd
