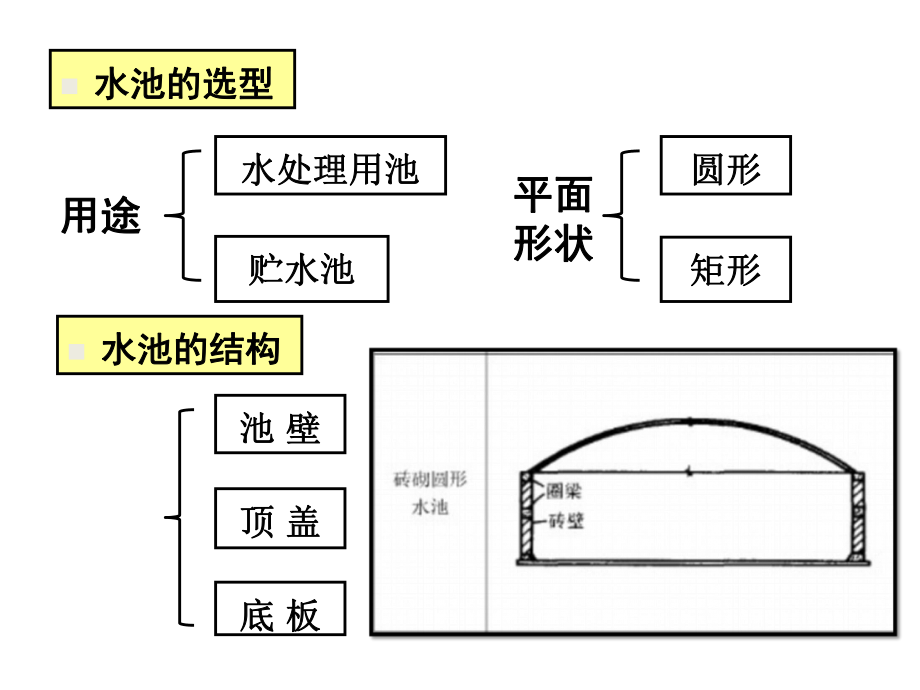

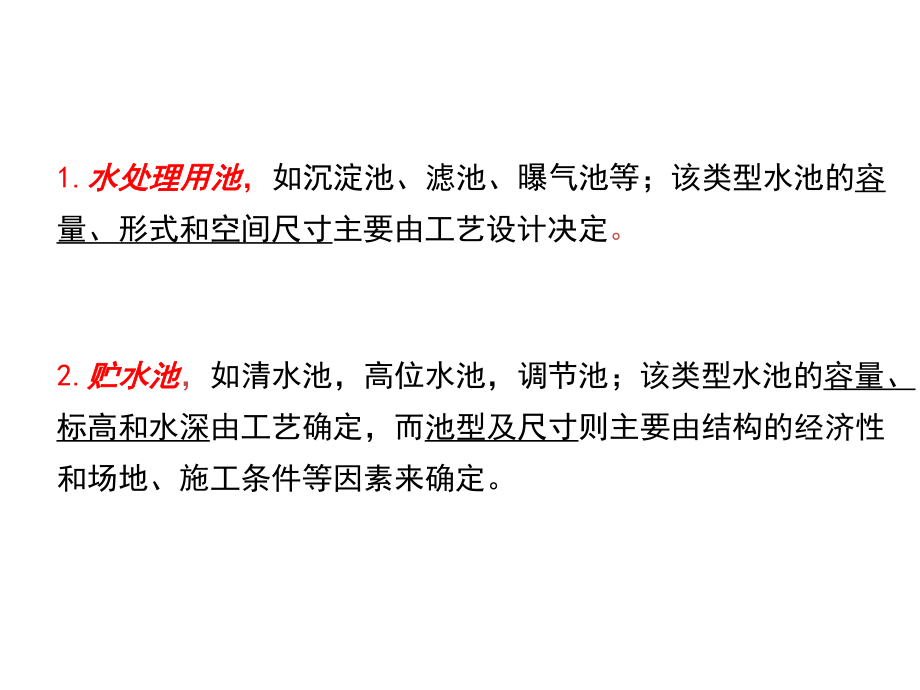

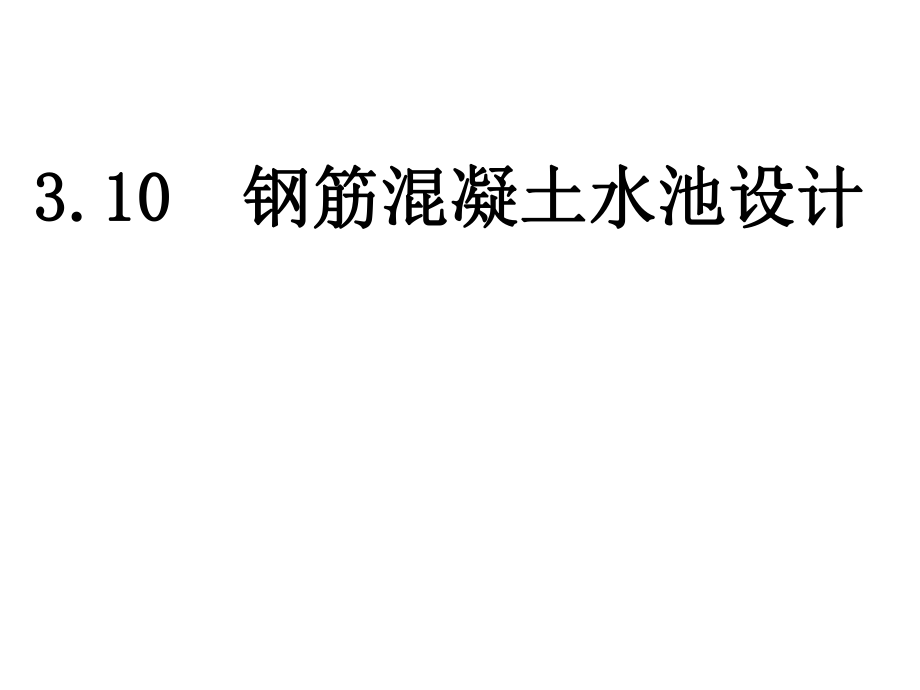

1、3.10 3.10 钢筋混凝土水池设计钢筋混凝土水池设计n水池的选型水池的选型水处理用池水处理用池贮水池贮水池圆形圆形矩形矩形用途用途平面平面形状形状n水池的结构水池的结构池池 壁壁顶顶 盖盖底底 板板1.水处理用池水处理用池，如沉淀池、滤池、曝气池等；该类型水池的容量、形式和空间尺寸主要由工艺设计决定。2.贮水池贮水池，如清水池，高位水池，调节池；该类型水池的容量、标高和水深由工艺确定，而池型及尺寸则主要由结构的经济性和场地、施工条件等因素来确定。水池常用的平面形状为圆形或矩形，其池体结构一般由池壁、顶盖和底板三部分组成。按照工艺上需不需要封闭，又可分为有顶盖（封闭水池）和无顶盖（开敞水池
2、） 两 类 。 给水工程中的贮水池多数有顶盖（如图），而其他池子则多不设顶盖。预处理底板配筋预处理底板配筋周进周出二沉池底部周进周出二沉池底部二沉池布筋二沉池布筋清水池布筋清水池布筋水解池底布筋水解池底布筋河南开封辅仁制药有限公司污水处理厂河南开封辅仁制药有限公司污水处理厂改造工程二沉池（改造工程二沉池（5000 /m3d）集水坑施工图集水坑施工图12清水池施工图清水池施工图13圆形水池施工图圆形水池施工图1415161.1 贮水池容量、形状、水深等技术经济指标 贮水池容量在贮水池容量在3000m3以内时，相同容量的圆以内时，相同容量的圆形水池比矩形水池具有更好的技术经济指标形水池比矩形水池具
3、有更好的技术经济指标。圆形水池在池内水压力或池外土压力作用下，池圆形水池在池内水压力或池外土压力作用下，池壁在环向处于轴心受拉或轴心受压状态，在竖向则壁在环向处于轴心受拉或轴心受压状态，在竖向则处于受弯状态，受力均匀明确；而矩形水池的池壁处于受弯状态，受力均匀明确；而矩形水池的池壁则为受弯为主的拉弯或压弯构件，当容量在则为受弯为主的拉弯或压弯构件，当容量在200m3以上时，池壁的以上时，池壁的长高比长高比将超过将超过2而主要靠竖向受弯而主要靠竖向受弯来传递侧压力，因此池壁厚度常比圆形水池的大。来传递侧压力，因此池壁厚度常比圆形水池的大。 17 贮水池的设计水深一般为贮水池的设计水深一般为3.5
4、5.0m，故容量的增大主，故容量的增大主要使水池平面尺寸增大要使水池平面尺寸增大。当水池容量超过。当水池容量超过3000m3时，圆形时，圆形水池的直径将超过水池的直径将超过30m，水压力将使池壁产生过大的环拉，水压力将使池壁产生过大的环拉力，此时除非对池壁施加环向预应力，否则将导致过厚的力，此时除非对池壁施加环向预应力，否则将导致过厚的池壁而不经济。对大容量的矩形水池来说，壁厚取决于水池壁而不经济。对大容量的矩形水池来说，壁厚取决于水深，当水深一定时，水池平面尺寸的扩大不会影响池壁厚深，当水深一定时，水池平面尺寸的扩大不会影响池壁厚度。度。故容量大于故容量大于3000m3的水池，矩形比圆形经济
5、。的水池，矩形比圆形经济。18 经济分析还表明，就每立方米容量的造价、水泥用量经济分析还表明，就每立方米容量的造价、水泥用量和钢材等经济指标来说，当水池容量大约在和钢材等经济指标来说，当水池容量大约在3000m3以内时，以内时，不论圆形或矩形池，上述各项经济指标都随容量增大而降不论圆形或矩形池，上述各项经济指标都随容量增大而降低，当容量超过约低，当容量超过约3000m3时，矩形池的各项经济指标基本时，矩形池的各项经济指标基本趋于稳定。趋于稳定。191.2 贮水池场地布置 矩形水池对场地地形的适应性较强，便于节约用地及减少场地开挖的土方量，在山区狭长地带建造水池以及在城市大型给水工程中，矩形水池
6、的这一优越性具有重要意义。 自上世纪80年代以来，随着水池容量向大型发展，用地矛盾加剧，矩形水池更加受到重视。北京市水源九厂一期工程的调节水池，采用平面尺寸255.9m90.9m、池高5m的矩形水池，容量达10.7万m3。如果与采用多个万吨级预应力圆形水池达到相同容量的方案相比，其节约用地和造价的效果都是肯定的。20 水池池壁根据内力大小及其分布情况，可以做成等厚的或变厚的1.3 水池池壁厚度 变厚池壁的厚度按直线变化，变化率以2%5%（每米高增厚20 50mm）为宜。 无顶盖水池壁厚的变化率可以适当加大，现浇整体式钢筋混凝土圆水池容量在1000m3以下，可采用等厚池壁；容量在1000m3及1
7、000m3以上，用变厚池壁较经济，装配式预应力混凝土圆形水池的池壁通常采用等厚度。21 目前，国内除预应力原水池有采用装配式池壁者外，一般钢筋混凝土水池都采用现浇整体式池壁。 矩形水池的池壁绝大多数采用现浇整体式，矩形水池的池壁绝大多数采用现浇整体式，有有少数工程采用装配整体式池壁。有有少数工程采用装配整体式池壁。 采用装配整体式池壁可以节约模板，使池采用装配整体式池壁可以节约模板，使池壁生产工厂化和加快施工进度。缺点是壁板壁生产工厂化和加快施工进度。缺点是壁板接缝处水平钢筋焊接工作量大，二次混凝土接缝处水平钢筋焊接工作量大，二次混凝土灌缝施工不便，连接部位施工质量难以保证，灌缝施工不便，连接
8、部位施工质量难以保证，因此，实际时应特别慎重。因此，实际时应特别慎重。 1.4 装配式和现浇整体式水池池壁装配式和现浇整体式水池池壁22 按照建造在地面上下位置的不同，水池可以分为地下按照建造在地面上下位置的不同，水池可以分为地下式、半地下式及地上式。式、半地下式及地上式。 1.5 地下式、半地下式及地上式水池地下式、半地下式及地上式水池 为了尽量缩小水池的温度变化幅度，降低温度变形的为了尽量缩小水池的温度变化幅度，降低温度变形的影响，水池应优先采用地下式或半地下式。影响，水池应优先采用地下式或半地下式。 对于有顶盖的水池，顶盖以上应覆土保温。对于有顶盖的水池，顶盖以上应覆土保温。 水池的底面
9、标高应尽可能高于地下水位，以避免地下水池的底面标高应尽可能高于地下水位，以避免地下水对水池的浮托作用，当必须建造在地下水位以下时，池水对水池的浮托作用，当必须建造在地下水位以下时，池顶覆土又是一种最简便有效的抗浮措施。顶覆土又是一种最简便有效的抗浮措施。 23 贮水池的顶盖和底板大多采用平顶和平底。 工程实践表明，对有覆土的水池顶盖，整体式无梁顶盖的造价和材料用量都比一般梁板体系为低。装配式梁板结构的优点是能够节约模板和加快工程进度，但经济指标不如现浇整体式无梁楼盖。 从20世纪80年代以来，由于工具化钢模在混凝土工程中应用越来越普遍，使现浇混凝土结构得以扬长避短，在水池设计中优先采用全现浇混
10、凝土结构已成为主流。 1.6 贮水池的顶盖和底板贮水池的顶盖和底板24 当水池底板位于地下水位以下或地基较弱时，贮水池的底板通常作成整体式反无梁底板。 当底板位于地下水位以上，且基土较坚实、持力层承载力特征值不低于100kN/m2时，底板和池壁支柱基础则可以分开考虑。此时池壁、支柱基础按独立基础设计，底板的厚度和配筋均由构造确定，这种底板称为分离式（或铺砌式）底板。 分离式底板可设置分离缝，也可以不设置，后者在外观上与整体式反无梁底板无异，但计算时不考虑底板的作用，柱下基础及池壁基础均单独计算。有分离缝时，分离缝处应有止水措施。25 。26 倒锥形和倒球壳组合池底的加速澄清池。倒锥形和倒球壳组
11、合池底的加速澄清池。27 圆形水池的顶盖和底板也可以采用球形或锥形薄壳结构，圆形水池的顶盖和底板也可以采用球形或锥形薄壳结构，这类结构的特点是可以跨越很大的空间而不必设置中间支柱，这类结构的特点是可以跨越很大的空间而不必设置中间支柱，由于壳体厚度可以做得很薄，在混凝土和钢材用量上往往比由于壳体厚度可以做得很薄，在混凝土和钢材用量上往往比平面结构经济。缺点是模板制作费费工费料，施工要求较高，平面结构经济。缺点是模板制作费费工费料，施工要求较高，而且水池净高不必要地增大，当水池为地下式或半地下式时，而且水池净高不必要地增大，当水池为地下式或半地下式时，土方开挖和池顶覆土的工作量也因此增大，为了克服
12、后一缺土方开挖和池顶覆土的工作量也因此增大，为了克服后一缺点，可以尽量压低池壁的高度，甚至完全不用直线形池壁而点，可以尽量压低池壁的高度，甚至完全不用直线形池壁而由池顶和池底直接相接组成蚌壳式水池。由池顶和池底直接相接组成蚌壳式水池。3.10.1 3.10.1 水池的荷载水池的荷载1、水池荷载分类及选用（1）池顶荷载 对于有顶盖的封闭式水池，应计算作用于池顶对于有顶盖的封闭式水池，应计算作用于池顶板上的竖向荷载，主要包括顶板自重、防水层重、板上的竖向荷载，主要包括顶板自重、防水层重、覆土重、雪荷载和活荷载。覆土重、雪荷载和活荷载。池顶、池底及池壁的各种荷载必须分别进行计算（2）池壁荷载 作用在
13、池壁上的荷载可分为作用在池壁上的荷载可分为池内水压力池内水压力、池外、池外土压力和地下水压力。土压力和地下水压力。是水池承受的主是水池承受的主要荷载之一，一要荷载之一，一般偏安全地按满般偏安全地按满池来计算水压。池来计算水压。（3）温、湿度荷载 由于混凝土硬化过程中产生的水化热、工艺要求由于混凝土硬化过程中产生的水化热、工艺要求以及季节变化等，造成池壁产生膨胀和收缩。当变形以及季节变化等，造成池壁产生膨胀和收缩。当变形受到约束时，在池体中产生相应的受到约束时，在池体中产生相应的温度或湿度应力温度或湿度应力。温度应力温度应力和和湿度应力湿度应力是导致混凝土池壁产生是导致混凝土池壁产生裂缝裂缝的主
14、的主要原因。要原因。（4）池底荷载 池底板作用的荷载包括：池内水的池底板作用的荷载包括：池内水的自重自重荷载，水荷载，水池顶板和壁板的池顶板和壁板的重力荷载重力荷载，底板顶面以上（包括挑出，底板顶面以上（包括挑出部分）覆部分）覆土荷载土荷载及活荷载引起的及活荷载引起的基底反力基底反力。2、荷载组合水池设计中通常考虑以下水池设计中通常考虑以下3 3种荷载组合：种荷载组合：池内水压池内水压+ +自重自重( (对应工况为：池内有水，池外无土对应工况为：池内有水，池外无土) )池外土压池外土压+ +自重自重( (对应工况为：池内无水，池外有土对应工况为：池内无水，池外有土) )池内水压池内水压+ +自
15、重自重+ +温、湿度荷载温、湿度荷载3.10.2 3.10.2 水池设计的内力计算水池设计的内力计算 水池的内力计算主要包括水池的内力计算主要包括池壁内力计算池壁内力计算和和底板内底板内力计算力计算。不同边界条件和地基反力模型的选取，对水。不同边界条件和地基反力模型的选取，对水池的内力计算结果有很大的影响池的内力计算结果有很大的影响1 1、池壁的边界条件假定和内力计算、池壁的边界条件假定和内力计算池壁的边界条件假定及应用：池壁的边界条件假定及应用：开敞式水池池壁的边界条件可假定为开敞式水池池壁的边界条件可假定为三边固接、顶边自由三边固接、顶边自由的的板。板。有顶盖的封闭式水池池壁，视其与顶板的
