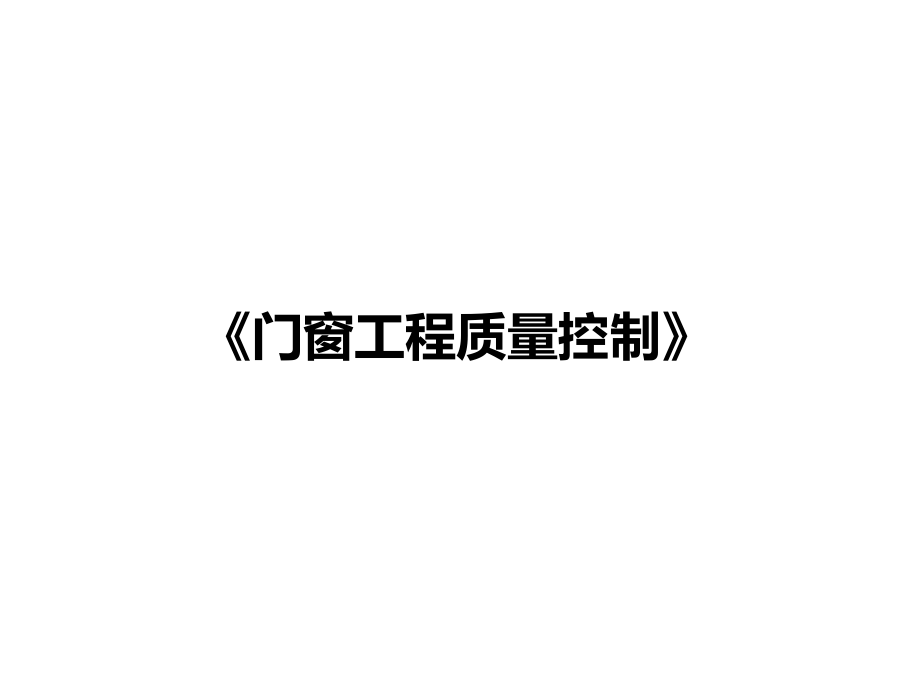

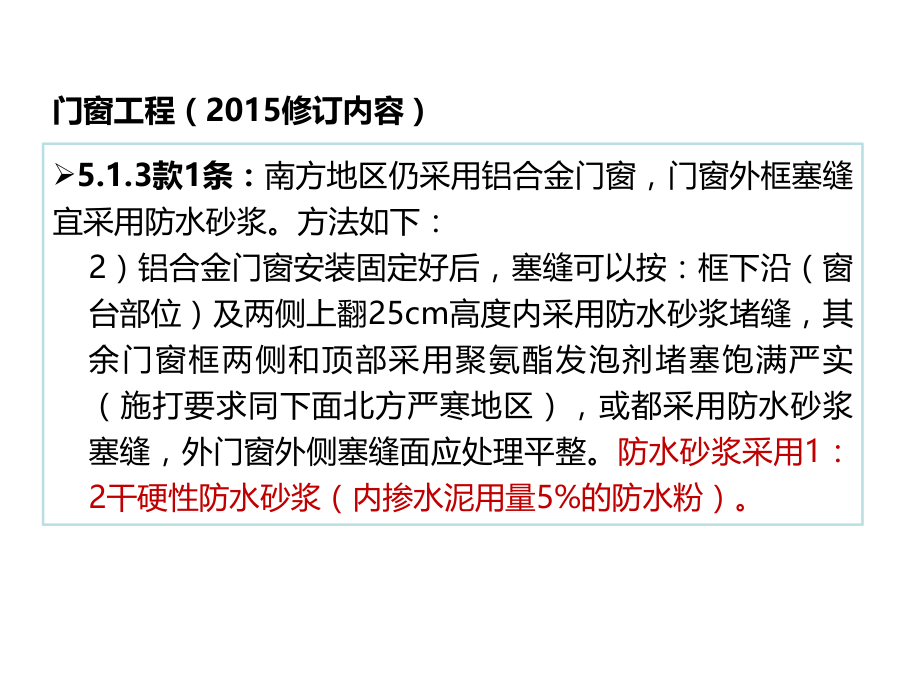

1、门窗工程质量控制目录2、门窗安装要求3、门窗框塞缝4、门窗外框四周密封胶注胶要求1、门窗工程施工控制要点5、外窗下框排水孔设置要求 6、门窗淋水实验一、门窗工程施工控制要点5.1.3款1条:南方地区仍采用铝合金门窗,门窗外框塞缝宜采用防水砂浆。方法如下:2)铝合金门窗安装固定好后,塞缝可以按:框下沿(窗台部位)及两侧上翻25cm高度内采用防水砂浆堵缝,其余门窗框两侧和顶部采用聚氨酯发泡剂堵塞饱满严实(施打要求同下面北方严寒地区),或都采用防水砂浆塞缝,外门窗外侧塞缝面应处理平整。防水砂浆采用1:2干硬性防水砂浆(内掺水泥用量5%的防水粉)。门窗工程(2015修订内容)一、门窗工程施工控制要点1

2、、门窗进场验收控制要点(1)门窗主材用料厚度、颜色;玻璃厚度、颜色、安全玻璃部位等必须符合设计要求;中空玻璃是否雾化漏气; 铝合金门框主材厚度大于2.0;窗框主材厚大于1.4; 塑钢推拉门窗采用88系列;塑钢平开门窗采用60系列;(2)当门窗高度大于一个层高或3米时,门窗应按幕墙考虑,受力构件( 铝框和钢通)必须和结构主体通过预埋件连接,并保证强度和刚度。(3)拼缝严实、节点防水注胶饱满、五金件与型材必须匹配,五金质量符合设计要求。塑钢门窗要进行衬钢检查,材料、形状是否符合设计要求。一、门窗工程施工控制要点(4)检查门窗型材、玻璃及五金配件等原材料的合格证、质保书或有效期内的检测报告齐全。(5

3、)门窗进场送检进行“五性”检测。(按当地政府职能部门要求送检) 采光性、水密性、隔声性、气密性、保温性。(6)门窗框保护膜,边框必须采用顺框胶带粘贴保护,框四周外围不设保护膜,以便窗框安装好后塞缝注胶严实。严禁门窗外框采用胶带缠绕保护。一、门窗工程施工控制要点一、门窗工程施工控制要点2、门窗安装要求1、门窗框安装前,必须先对洞口进行检查,应保证门窗框与预留洞口间距2-3cm内。若间距大于3cm,需用C20细石混凝土加镀锌钢网浇筑;7天后,方可进行门窗框安装2、门窗框的固定件采用热镀锌件,厚度1.5mm,宽度20mm。固定点间距:转角处、横竖档均180mm、框边处500mm。严禁用长脚膨胀螺栓穿

4、透型材固定门窗框。2、门窗安装要求门窗洞口预留过大2、门窗安装要求 门窗框的固定件采用热镀锌件,厚度1.5mm,宽度20mm。固定点间距:转角处、横竖档均180mm、框边处500mm。严禁用长脚膨胀螺栓穿透型材固定门窗框。3、门窗框塞缝窗框发泡聚氨酯施打不连续门下框未堵塞防水砂浆窗框与窗洞间隙过大;发泡聚氨酯无法施打饱满窗框与窗洞间隙过大;发泡聚氨酯无法施打饱满3、门窗框塞缝严禁门窗外框采用胶带缠绕保护严禁门窗外框采用胶带缠绕保护门窗外框四周抹灰门窗外框四周抹灰未压边框未压边框5-8mm4、门窗外框四周密封胶注胶要求外窗下框宜有泄水结构,排水孔设在窗框两端拐角20-140mm处,排水孔必须设置两个以上,每个开口为4*3 mm。5、外窗下框排水孔设置要求门窗安装完毕并防水密封后,应做淋水试验,以检验门窗的渗漏情况。6、门窗淋水实验感谢聆听!
