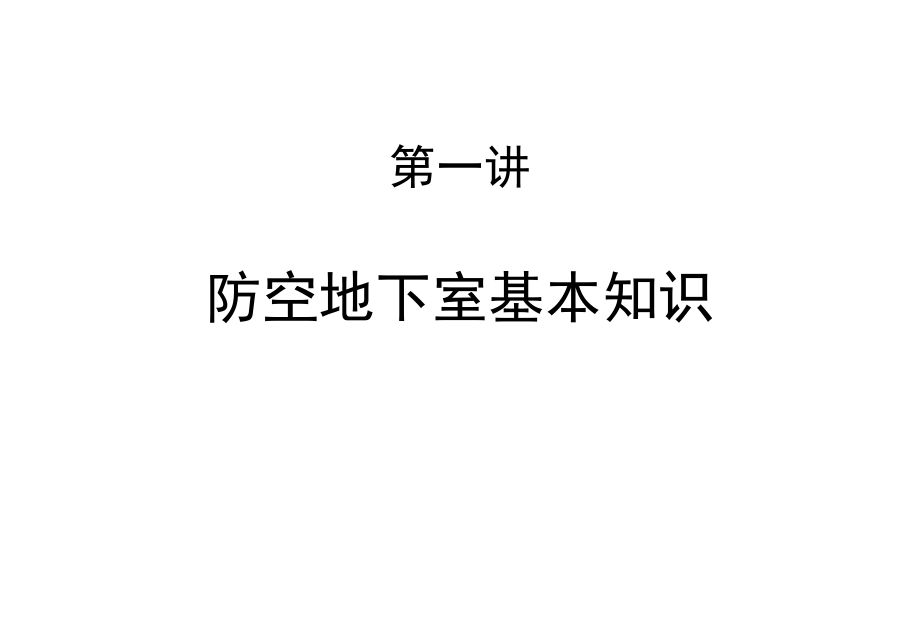

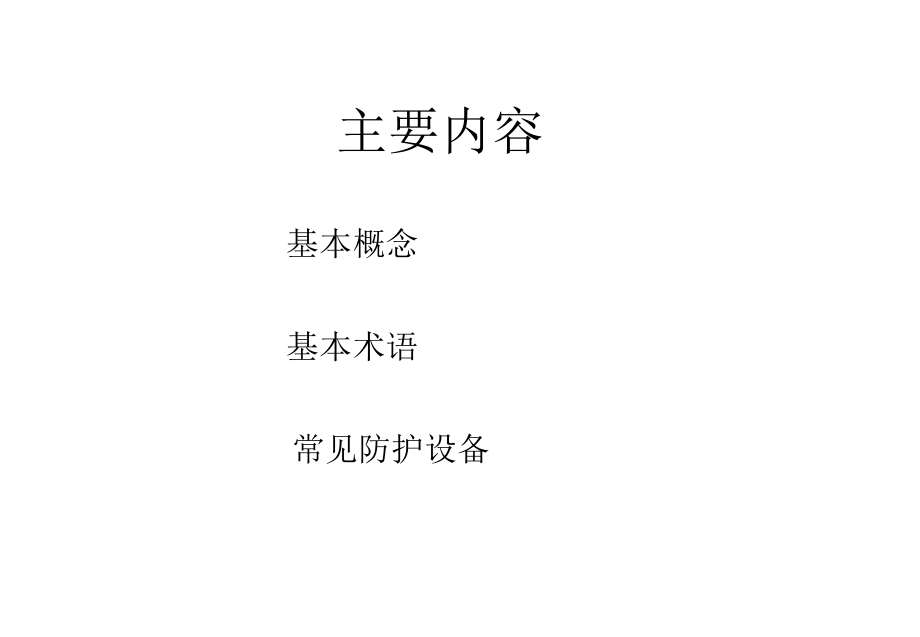

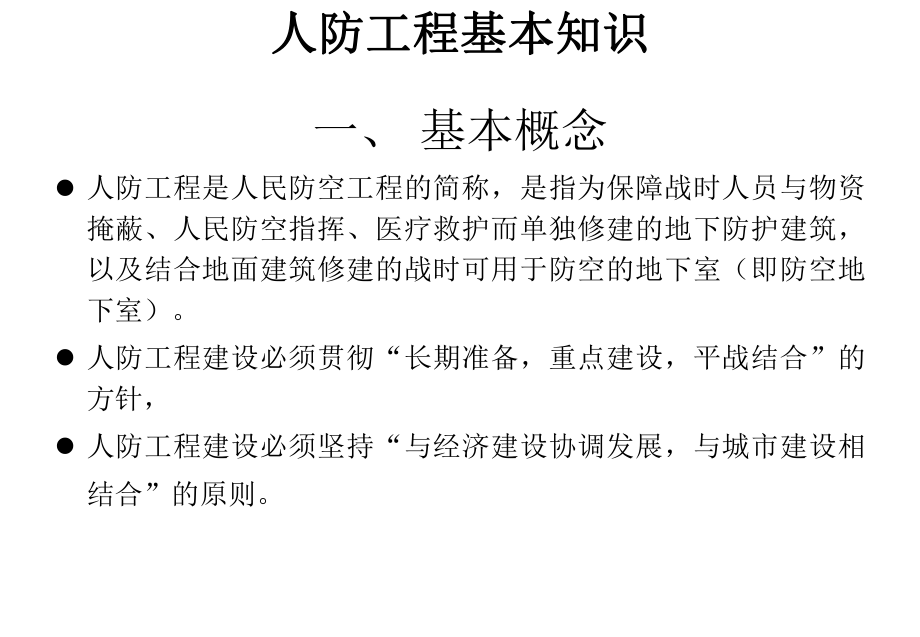

1、第一讲防空地下室基本知识主要内容 基本概念 基本术语 常见防护设备 人防工程基本知识人防工程基本知识一、 基本概念l 人防工程是人民防空工程的简称，是指为保障战时人员与物资掩蔽、人民防空指挥、医疗救护而单独修建的地下防护建筑，以及结合地面建筑修建的战时可用于防空的地下室（即防空地下室）。l 人防工程建设必须贯彻“长期准备，重点建设，平战结合”的方针，l 人防工程建设必须坚持“与经济建设协调发展，与城市建设相结合”的原则。 人防工程分类 按建筑形式分类: 暗挖工程明挖工程单建掘开式防空地下室（附建式）地道式坑道式人防工程按战时功能分类 指挥工程：具有战时不间断指挥、通信功能 医疗救护： 中心医院
2、、急救医院、救护站 防空专业队工程：保障专业队员掩蔽或执行勤务的人防工程人防工程 人员掩蔽工程：用于保障人员的掩蔽，分一等、二等人掩所 人防物资库 供水站 配套工程 : 生产车间 人防干（支）道 连接通道 区域性电站 核化监测站 音响报警等工程 按项目投资规模分类 2000万元的工程 大型项目： 1000万元的各级人防指挥工程 600工程2000万元 中型项目： 1000万元的各级人防指挥工程 小型项目 ： 200 工程 600万元 零星项目： 200万元以下的工程 按可能受到的空袭威胁分类 常规武器 核武器 甲类人防工程：应能防 化学武器 生物武器 常规武器 乙类人防工程：应能防 化学武器
3、生物武器 附：武器破坏效应分析武器破坏效应武器破坏效应 核武器破坏效应 常规武器破坏效应 生化武器破坏效应 城市次生灾害核武器破坏效应核武器核武器是以核裂变反应（原子弹）或核聚变反应（氢弹）在瞬间释放出巨大能量，达到大规模杀伤人员和破坏城市设施的一种现代武器。主要包括原子弹、氢弹和中子弹。在核武器爆炸时及爆炸后，会相应地产生五种杀伤破坏因素，即热辐射、空气冲击波、早期核辐射、放射性沾染和核电磁脉冲。冲击波冲击波核电磁脉冲核电磁脉冲放射性沾染放射性沾染早期核辐射早期核辐射光辐射光辐射核武器核武器常规武器破坏作用人防工程抵御的常规武器主要指航空炸弹（简称炸弹或航弹）。根据破坏作用的不同，炸弹可分为
4、普通爆破弹、混凝土爆破弹、穿甲弹和半穿甲弹。 炸弹的大小一般按“口径”分级，所谓口径是指炸弹的名义重量，如250公斤炸弹、500磅炸弹等。 常规武器破坏作用 整体破坏作用 局部破坏作用 一般防空地下室不考虑抗炸弹直接命中。生化武器破坏效应 化学武器是指利用化学毒剂达到杀伤人员、毁坏植物为目的的兵器。化学武器的典型毒剂是沙林和V.X.。 生物武器是依靠各种致病性微生物（细菌、立克次体、衣原体和病毒等）以及用细菌所产生的毒素来达到杀伤人员和牲畜的武器，其施放手段与化学武器相似。 化学武器特性剧毒性多样性流动性持续性局限性生物武器特性致病性 传染性 迟缓性 局限性城市次生灾害 城市次生灾害主要是指由
5、战争引起的全城性质的间接灾害，如城市大火、有毒气体严重泄露、房屋大范围倒塌等。二、基本术语 1主体：工程中能满足战时防护及其主要功能要求的部分。对主体有防毒要求的人防工程，其主体是指最里一道密闭门以内的部分。对主体允许染毒的人防工程，其主体是指防护密闭门以内的部分。如下图红色部分。 2口部：工程主体与地表面或其他地下建筑的连接部分。对主体有防毒要求的人防工程，其主体是指最里一道密闭门以外的部分。对主体允许染毒的人防工程，其主体是指防护密闭门以外的部分。如扩散室、防毒通道、密闭通道、洗消间（简易洗消间）、除尘室、滤毒室、通风竖井以及防护密闭门以外的通道。如下图绿色部分。二、基本术语绿色口部红色主
6、体二、基本术语 3清洁区：工程中能抵御预定的爆炸动荷载作用，且满足防毒要求的区域。 对主体有防毒要求的人防工程，其主体（最里一道密闭门以内的部分）属清洁区。上图红色部分。 4染毒区：工程中能抵御预定的爆炸动荷载作用，但允许染毒的区域。 对主体有防毒要求的人防工程，其防护密闭门（或防暴波活门）与最里一道密闭门之间的部分属染毒区。对主体允许染毒的人防工程，防护密闭门（或防暴波活门）以内的部分属染毒区。如下图。二、基本术语红色清洁区二、基本术语绿色部分为染毒区二、基本术语绿色部分为染毒区二、基本术语 5防护单元：人防工程中，其防护设施和内部设备均能自成体系的使用空间。 每个防护单元是一个独立的防护空
7、间，可以看作一个独立的人防工程，每个防护单元的防护设施和内部设备均能自成体系。 6抗爆单元：在防护单元中，战时用抗爆隔墙分隔的使用空间。 抗爆单元不要求防护设施和内部设备均能自成体系。抗爆单元隔墙是为了防止炸弹气浪或碎片伤害掩蔽人员而设置的，隔墙的材料、强度、做法与尺寸有要求，可战前施工。二、基本术语二、基本术语 抗爆单元隔墙： 平时已砌筑的抗爆隔墙与挡墙要求：钢筋混凝土墙， 120mm厚混凝土墙， 250mm厚 临战构筑的抗爆隔墙与挡墙要求：预制钢筋混凝土墙， 120mm厚砂袋堆垒，墙体断面为梯形，高度1.8m，最小处厚度500mmb为门洞尺寸二、基本术语 7.密闭通道：由防护密闭门与密闭门
8、之间或两道密闭门之间构成的、并仅依靠密闭隔绝作用阻挡毒剂侵入室内的密闭空间。 当室外染毒时，密闭通道的防护密闭门和密闭门始终是关闭的，不允许人员出入。 密闭通道一般设置在有滤毒通风工程的次要出入口、备用出入口以及战时物资库的各类出入口。如图。2.基本术语红色密闭通道二、基本术语 8.防毒通道：由防护密闭门与密闭门之间或两道密闭门之间构成的、具有通风换气条件，依靠超压排风阻挡毒剂侵入室内的空间。当室外染毒时，防毒通道不允许人员出入。 主要出入口、电站控制室与发电机房之间应设置防毒通道。 防毒通道与密闭通道的区别：超压排风使通道换气，人员出入时阻挡毒剂侵入室内。 防毒通道工作原理：开防密门人员进入
9、通道关防密门人员等待、换气、染毒浓度降到允许浓度开启密闭门人员进入室内关密闭门。 防毒通道设置部位：主要出入口，结合洗消间、简易洗消间设置，或与简易洗消间合并设置。 如下图。二、基本术语 防毒通道的设置： A.应有通风换气设施； B.满足滤毒通风时的换气次数要求； C.人员停留区不应小于两人站立的需要； D.担架停留区满足担架与相关人员停留需要。二、基本术语红色防毒通道二、基本术语 9. 洗消间: 是战时专供染毒人员通过，并清除全身有害物的通道（房间）。通常由脱衣室、淋浴室和穿衣检查室组成。如下图: 洗消间设置要求： 洗消间应设置在防毒通道的一侧 ； 脱衣室的入口应设置在第一个防毒通道内（普通
10、门），脱衣室与淋浴室之间应设置一道密闭门，淋浴室与检查穿衣室之间可设普通门，检查穿衣室的出口应设置在第二防毒通道内（普通门）； 脱衣室、淋浴室、检查穿衣室的使用面积均宜按每个淋浴器3m2计； 淋浴器的布置应避免洗消人员的足迹交叉。 二、基本术语二、基本术语 10.简易洗消间宜与防毒通道合并布置，当带简易洗消的防毒通道不满足规定的换气次数要求时，设置单独的简易洗消间。其设置要求如下： 简易洗消区面积不宜小于2.0m2； 简易洗消间面积不小于5.0m2； 简易洗消间与防毒通道设一道普通门，与清洁区之间应设一道密闭门。二、基本术语二、基本术语11.清洁通风：室外空气未受毒剂污染时的通风，是战时通风方
11、式的一种。 清洁通风时，工程的防护密闭门、密闭门应随时关闭，防暴波活门底座板应关闭拴紧，悬摆活门利用悬摆板与底座板之间的张角空间和底座板上的孔洞通风，胶管活门利用底座板上胶管侧壁通风小孔通风。滤毒通风管道上的密闭阀门应全部关闭。二、基本术语 12.滤毒通风：室外空气受到毒剂污染时，需对空气进行除尘滤毒处理，并依靠超压将室内废气排至室外的通风，是战时通风方式的一种。 处于以下任何一种情况时工程应转入滤毒通风： 1.有人员进、出，形成超压对防毒通道进行通风换气时； 2.毒剂经缝隙进入室内，毒剂浓度达到伤害或威胁人员安全时； 3.当隔绝防护一段时间后，CO2浓度超标时。 滤毒通风时，工程的防护密闭门
12、、密闭门应全部关闭，防暴波活门底座板应关闭拴紧。滤毒通风管道上的密闭阀门应全部开启，清洁通风管道上的阀门全部关闭。二、基本术语 13.隔绝通风：室内外停止空气交换，实施室内空气循环的通风，是战时通风方式的一种。 处于以下情况时工程应转入隔绝通风： 1. 接到核、生、化袭击警报时； 2. 室外发生大面积火灾时； 3. 室外空气遭污染，滤毒设施失效时； 4.通风口堵塞或通风设备被破坏时。 隔绝通风时，工程与外界连通的全部门洞和各类管道上的阀门全部关闭或封堵，利用工程自身的防护能力和密闭性阻止毒剂进入室内。二、基本术语 14. 超压排风：靠室内正压排除室内废气的排风方式。分全室超压排风和室内局部超压
13、排风两种。 超压是指防空地下室的空气压力大于室外空气压力。超压目的防止人员进出工程时带入染毒空气、阻止毒剂在自然压差下沿各种缝隙进入室内，通过滤毒进风、调节排风量来控制室内超压值。 全室超压：整个防空地下室（清洁区）的空气压力均大于室外空气压力； 局部超压：当防空地下室清洁区超压值不能满足规定要求时，又需要超压排风时，靠机械排风方式造成主要出入口超压，但此时进、排风机必须有测压装置联锁。二、基本术语15.人防建筑面积：防空地下室建筑各层外边缘所包围的水平投影面积之和 。16.有效面积：能提供人员、设备使用的建筑面积。其值为建筑面积与结构面积之差 。17.掩蔽面积：供掩蔽人员、物资、装备使用的有效面积，最里一道密闭门以内的有效面积与厕所、盆洗室、设备房间（风机房、泵房、变配电房、防护通信设备房）等辅助房间面积之差。18.防护等级：包括防护类别、抗力等级和防化等级。19.防护类别：甲类、乙类。20.抗力等级：防核？级、防常？级及其组合（如防核6级、防常6级）。21.工程类型：按建筑形式的工程分类如单键式、附建式、坑道式、地道式。三、常见防护设备三、常见防护设备三、常见防护设备不妥之处，欢迎指正祝大家工作愉快！
