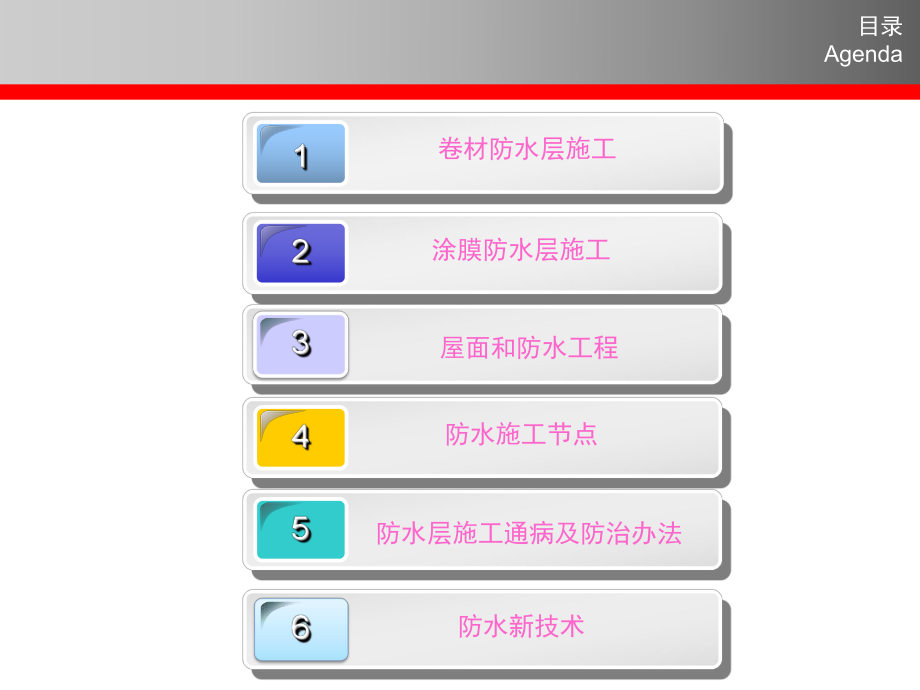

1、防水施工技术防水问题是人类面临的最古老的问题之一雨风寒热目录Agenda卷材防水层施工涂膜防水层施工防水施工节点防水层施工通病及防治办法防水新技术屋面和防水工程第一章、卷材防水层施工卷材施工：基层处理阴阳角、细部节点等部位涂刷基层处理剂细部节点附加增强处理节点附加层验收基层处理剂（如有必要）弹线空铺（满粘）第一层卷材检查验收第一层卷材弹线第二层卷材第二层卷材满粘防水层验收成品保护。卷材成品保护1、 在防水层的施工过程中，施工人员须穿软底鞋，严禁穿带钉子或尖锐突出的鞋进行现场，以免破坏防水层。2、 施工过程中质检员应随时、有序的进行质量检查，如发现有破损、扎坏的地方要及时组织人员进行正确、可靠的
2、修补，避免隐患的产生。3、卷材防水层施工完毕自检合格后，应及时报请总包方、监理方进行验收。4、卷材防水层验收合格后，在由总包方及时进行保护层（聚苯板/细石砼）的施工过程中，防水施工方将就防水层的成品保护出具书面技术交底，并且每个工作面指派两名经验丰富的防水工现场看护防水成品，并随时提示总包方作业人员的行为不能破坏防水成品。5、严禁在未进行保护的防水层上托运重型器物和运输设备。6、 不得在已验收合格的防水层上打眼凿洞，如必须穿透防水层时，必须提前通知防水施工方，以便提供合理的建议并进行及时的修补。7、底板浇筑砼保护层时，运送砼的小车的腿根部必须用橡胶卷材垫好，并要捆扎牢靠，以免破坏防水层。8、每
3、完成一个工序后，每个施工区域均用警戒线围住并标明状态，同时专人看护。卷材搭接要求 工艺关键点1SBS卷材搭接示意图SBS卷材SBS卷材热熔搭接缝挤出热沥青条封口搭接宽度100机械固定法 工艺关键点210050端 头 辅 助 机 械 固 定每 幅 卷 材 三 个 固 定 件机械固定法详图 工艺关键点3卷材搭接节点图片一卷材搭接节点图片二机械固定配件图片水立方施工图片1水立方施工图片2第二章、涂料防水层施工涂料施工：基层清理涂刷底涂（若需要）细部附加处理第一遍涂膜第二遍涂膜面层涂膜防水层第一次试水保护饰面层施工防水层第二次试水工程质量验收。涂料成品保护 1、运送、放置施工机具和料桶时，应在已施工的
4、涂膜层上放垫纸板保护； 2、操作人员应穿干净软底鞋，施工过程中严禁踩踏未干防水涂层； 3、防水涂层未做保护层之前,任何与防水作业无关的人员不 得进入施工现场； 4、管根部位要加以保护，施工中不得碰损位移； 5、严禁在施工完成的防水层上打眼凿洞； 6、地漏或排水口要防止杂物堵塞，确保排水畅通； 7、涂膜应完全干燥后方可进行保护饰面层施工；抗拔桩图1-做法 做法1 M M 厚 渗 透 结 晶 涂 膜3 M M 厚 橡 胶 沥 青 涂 膜灌 注 桩 桩 基 防 水 构 造221钢 筋 砼 底 板 结 构 层5 0 厚 C 2 0 细 石 混 凝 土 保 护B C S - 2 3 1 溶 剂 型 橡
5、胶 改 性 沥 青 防 水 涂 料 2 m m 厚B C S - 2 3 1 溶 剂 型 橡 胶 改 性 沥 青 防 水 涂 料 1 . 5 m m 厚1 0 0 厚 C 1 5 砼 垫 层S B S P Y P E 4 + 4 卷 材 防 水 层1抗拔桩图2-冲洗要求抗拔桩图3-渗透结晶涂料施工抗拔桩图4-施工抗拔桩图5-施工成型第三章、屋面和防水工程主要内容： 屋面工程及地下防水工程的施工、质量要求和安全技术。 学习要求： 掌握卷材防水屋面的概念、构造及各构造层的作用；了解卷材防水屋面各种原材料的特性、配比及使用要求；掌握卷材防水屋面各构造层的施工方法及技术要求。 掌握涂料防水屋面的概念；
6、了解防水涂料的分类及各类防水涂料的成膜原理；熟悉涂料防水屋面的构造及施工方法。 掌握刚性防水屋面的概念；了解刚性防水屋面的材料要求；熟悉刚性防水屋面的构造及施工方法。 了解防水混凝土结构施工、水泥砂浆防水层施工、卷材防水层施工；掌握施工工艺，熟悉结构施工方法，了解原材料要求及配比调整。 熟悉各种防水屋面和地下防水工程的质量标准、安全技术要求。 卷材屋面的防水层是用胶结剂或热熔法逐层粘贴卷材而成的。其一般构造层次见图8-1所示，施工时以设计为施工依据。 图1-1 卷材防水屋面构造层次示意图 （a）正置式屋面；（b）倒置式屋面 屋面防水一般构造结构层要求结构层要求 (1)屋面结构层一般采用钢筋混凝
7、土结构，分为装配式钢筋混凝土板和整体现浇细石混凝土板。 (2)基层采用装配式钢筋混凝土板时，要求板安置平稳，板端缝要密封处理，板端、板的侧缝应用细石混凝土灌缝密实，其强度等级不应低于C20。 (3)板缝经调节后宽度仍大于40mm以上时，应在板下设吊模补放构造钢筋后，再浇细石混凝土 。找平层施工找平层施工 强制性条文：“屋面（含天沟、檐沟）找平层的排水坡度必须符合设计要求。”找平层的作用是保证卷材铺贴平整、牢固；找平层必须清洁、干燥。 常用的找平层分为：水泥砂浆、细石混凝土、沥青砂浆找平层。 找平层的排水坡度应符合设计要求 。水泥砂浆找平层和细石混凝土找平层施工水泥砂浆找平层和细石混凝土找平层施
8、工 (1)水泥砂浆找平层和细石混凝土找平层 1)厚度要求：与基层结构形式有关。 2)技术要求：屋面板等基层应安装牢固，不得有松动现象。 水泥砂浆找平层，基层是整体混凝土时，找平层的厚度为1520mm； 基层是整体或板状材料保温层时，找平层的厚度为2025mm； 基层是装配式混凝土板，松散材料作保温层时，找平层的厚度为2030mm； 细石混凝土找平层，基层是松散材料保温层时，找平层的厚度为3035mm。 (2)沥青砂浆找平层 1)厚度要求：与基层结构形式有关。 2)技术要求：屋面板等基层应安装牢固，不得有松动之处，屋面应平整，清扫干净，沥青和砂的质量比为18。沥青砂浆施工时要严格控制温度，见表8
9、7所示。 基层是整体混凝土时，找平层的厚度为1520mm； 基层是装配式混凝土板，整体或板状材料保温层时，找平层的厚度为2025mm。 沥青砂浆施工温度 沥青砂浆找平层施工沥青砂浆找平层施工第四章、节点处理第四章、节点处理 大面积防水层施工前，应先对节点进行处理，如进行密封材料嵌填、附加增强层铺设等，这有利于大面积防水层施工质量和整体质量的提高，对提高节点处防水密封性、防水层的适应变形能力是非常有利的。由于节点处理工序多，用料种类多，用量零星，而且工作面狭小，施工难度大，因此应在大面积防水层施工前进行。但有些节点，如卷材收头、变形缝等处则要大面积卷材防水层完成后进行。附加增强层材料的选择可采用
10、与防水层相同材料多做一层或数层，也可采用用其他防水卷材或涂料予以增强。 一、卷材屋面节点构造构造 卷材屋面节点部位的施工十分重要，既要保证质量，又要施工方便。图41图412提供了一些节点构造做法，供参考 (1)檐口（图41） (2)檐沟 （图42） (3)水落口 （图43、图44） (4)泛水收头 （图45、图46） ( (5)女儿墙泛水收头与压顶 （图47） (6)变形缝 （图48、图49） (7)伸出屋面管道（图410） (8)出入口 （图411、图412） (1)(1)檐口（图檐口（图4 41 1） (2)(2)檐沟檐沟 （图（图4 42 2） (3)(3)水落口（图水落口（图4 43
11、3、图、图4 44 4） 直式水落口（图43） 横式水落口（图44）(4) (4) 卷材泛水收头（卷材泛水收头（4 45 5、图、图4 46 6） 混凝土墙卷材泛水收头（图45） 砖墙卷材泛水收头（图46） (5)(5)女儿墙泛水收头与压顶女儿墙泛水收头与压顶 （图（图4 47 7） (6)(6)变形缝变形缝 （图（图4 48 8） 变形缝（图48） (7)(7)伸出屋面管道（图伸出屋面管道（图4 41010） (8)(8)出入口出入口 （图（图4 41111、图、图4 41212） 垂直出入口（图411） 水平出入口（图412） 二、一般节点处理二、一般节点处理1.水落口杯2.天沟、檐沟3.
12、反梁过水孔 4.穿过防水层的管道5.分格缝6.阴阳角 7.防水层收头1.1.水落口杯水落口杯 水落口杯一般应安装，后浇结构混凝土。如特殊原因须后安装时，后浇的细石混凝土必须掺膨胀剂，以减少收缩裂缝，保证安装牢固。 水落口杯的上口安装标高，要考虑天沟和檐沟排水坡度、水落口处局部加大的坡度（5%）以及找平层、防水层、附加增强层和保护层的厚度、标高必须准确，不得过高也不宜过低。 在水落口与基层交接处，抹好找平层后要预留10mm10mm的凹槽，填嵌密封材料。找平层坡度要准确，在杯（管）口四周500mm范围内如设附加增强层时，应在嵌缝后立即做好。2.2.天沟、檐沟天沟、檐沟 天沟、檐沟必须按设计要求找坡
13、，转角处应抺成规定的圆角。找坡（找平层）宜用水泥砂浆抺面。厚度超过20mm时，应采用细石混凝土，表面应抺平压光。如天沟、檐沟过长，则应按设计规定留好分格缝或设后浇带，分格缝需填嵌密封材料。大面积防水层施工前，应按设计要求先铺附加增强层，屋面与天沟交角和双天沟上部宜采取空铺法，沟底则采取满粘法铺贴。卷材附加增强层应顺沟铺贴，以减少卷材在沟内的搭接缝。 3.3.反梁过水孔反梁过水孔 大挑檐、大雨篷、内天沟有反梁时，反梁下部应预留过水孔，作为排水通道。过水孔留置时首先要按排水坡度和找平层厚度来测定过水孔底标高，如果孔底标高留置不准，必然会造成孔中积水。过水孔防水施工难度大，由于孔小工作面狭小，卷材铺
14、贴剪口多，所以必须精心施工，铺贴平服，密封严密。如采用预埋管道，两端须用密封材料封严。 4.4.穿过防水层的管道穿过防水层的管道 管道穿过防水层分直接穿过和套管穿过两种。直接穿过防水层的管道四周找平层应按设计要求放坡，与基层交接处必须预留10mm10mm的槽，填嵌密封材料，再将管道四周除锈打光，然后加铺附加增强层。用套管穿过防水层时，套管与基层间的做法与直接穿管做法相同，穿管与套管之间先填弹性材料如泡沫塑料，每端留深10mm以上凹槽嵌填密封防水材料，然后再作保护层。 5.5.分格缝分格缝 分格缝的设置是为了使防水层有效地适应各种变形的影响，提高防水能力。但如果分格缝施工质量不好，则有可能成为漏
15、源之一。 分格缝应按设计要求填嵌密封材料。分格缝位置要准确。一般应先弹线后嵌分格木条或聚苯乙烯（或聚乙烯）泡沫条，待砂浆或混凝土终凝后立即取出木条，泡沫条不必取出。分格缝两侧应做到顺直、平整、密实，否则应及时修补，以保证嵌缝材料粘结牢固 6.6.阴阳角阴阳角 防水层阴阳角的基层应按设计要求作成圆角或倒角。由于交接处应力集中、往往先于大面积防水层提前破损，因此在这些部位应加做附加增强层，附加增强层可采用涂料加筋涂刷，或采用卷材条加铺。阴角处常以全粘实铺为主，阳角处常采用空铺为主。附加层的宽度按设计规定，一般每边粘贴50mm为宜，目前还有采用密封材料涂刷2mm厚作为附加层。 7.7.防水层收头防水
