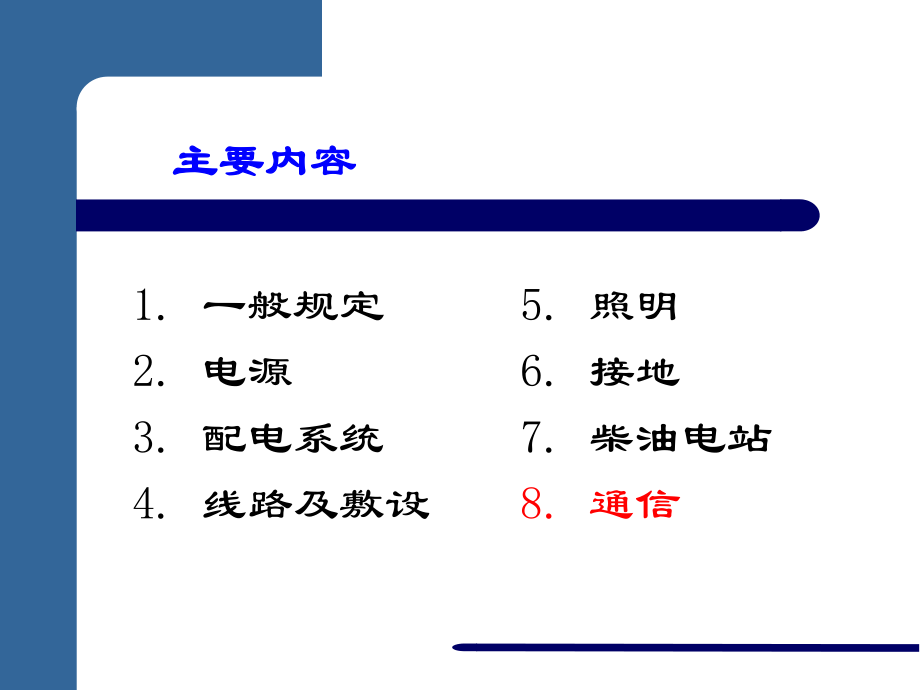

1、防空地下室设计规范（电气）防空地下室设计规范（电气）重视人防工程供电系统特点重视人防工程供电系统特点1.潮湿。应选用防潮防霉的电气产品，供电线路采用铜芯线缆2.平战结合。既要保证战时需要，又要满足平时需要3.没有自然采光。应采用比地面建筑更高的照明标准和完善的照明系统4.战时有三种通风方式转换问题5.柴油电站机房是染毒的，控制室是清洁的主要内容主要内容1. 一般规定2. 电源3. 配电系统4. 线路及敷设5. 照明6. 接地7. 柴油电站8. 通信一、一般规定一、一般规定l适用于10KV及以下的防空地下室l供电应满足平时、战时需要l选用防潮电气设备与配电箱二、电源二、电源l电力负荷分级l电力负
2、荷统计计算l电源设置原则l供电系统设计原则l各级负荷对电源的要求电力负荷分级电力负荷分级1.按平时和战时进行分级2.分别按平时和战时情况进行负荷计算3.战时常用设备电力负荷分级表电源设置原则电源设置原则l电源容量应分别满足平时、战时总计算负荷l有两路电源时，宜同时工作，任一路均应满足平时级负荷、消防负荷、大于50正常照明负荷电源设置原则电源设置原则l平时地面建筑需建柴油电站时，宜建在防护区内，作为区域电源；l总计算负荷200KVA时，变压器宜设置在清洁区靠近负荷中心处，单台容量不宜超过1250KVA；l变压器选用干式变压器、防潮开关内电源设置原则内电源设置原则下列工程内部应设置柴油发电机组：l
3、中心医院、急救医院l救护站、防空专业队工程、人员掩蔽工程、配套工程l建筑面积之和大于5000m2工程内电源设置原则内电源设置原则中心医院、急救医院设置的发电机组：l战时容量满足、级负荷需要，并宜作区域电源，满足低压范围内邻近工程、级负荷需要；l机组台数两台以上，每台容量都能满足战时级负荷需要内电源设置原则内电源设置原则救护站、防空专业队工程、人员掩蔽工程、配套工程设置发电机组要求：l建筑面积大于5000m2的工程，应设置2台以上机组，并宜作区域电源l建筑小区或供电半径范围内，建筑面积之和大于5000m2的工程，应在负荷中心处防空地下室设内部电站或区域电站l建筑面积小于5000m2工程，引接区域
4、电源和蓄电池供电系统设计原则供电系统设计原则1.每个防护单元设人防电源配电箱2.通信、防灾报警、照明、动力分别采用独立回路供电3.不同等级的负荷各有独立回路4.引接内部电源有固定回路战时负荷的电源的要求战时负荷的电源的要求1.战时级负荷，应有2个独立电源供电，其中一个是内部电源2.战时级负荷，应引接区域电源，有困难时，应设自备电源3.战时级负荷，引接电力系统电源三、配电三、配电l每个防护单元都引接外电和内电l每个防护单元的人防电源配电箱设置在清洁区，一般设在值班室或防化通信值班室内三、配电三、配电l、级和大容量负荷宜采用放射式配电，室内低压配电级数不宜超过3级l各种配电箱、控制箱、照明箱均不得
5、在外墙、临空墙、防护密闭墙、密闭墙上嵌墙暗装，防止破坏防护密闭能力。必要时，可挂墙明装三、配电三、配电设有三种通风方式的工程，应在每个防护单元设置通风方式信号装置系统，要求：1.信号控制箱设置于值班室或防化通信值班室，灯光信号和音响应采用集控或自控2.在战时有人工作或出入处设置灯箱和音响装置，用颜色和文字进行标识四、线路及线路敷设四、线路及线路敷设l电缆、电线均采用铜芯l所有穿过外墙、临空墙、防护密闭墙、密闭墙的电缆、电线、预留备用管均须进行防护密闭或密闭处理。保护管径小于25mm四、线路敷设四、线路敷设l出入口、连通口防护密闭门、密闭门门框墙上均应预埋46根备用管，管径5080mm，管壁厚度
6、不小于2.5mm，管材采用热镀锌钢管，并作防护密闭处理l电缆、电线多时，可采用桥架敷设。桥架穿越防护密闭墙时，改穿钢管敷设，并进行防护密闭处理四、线路敷设四、线路敷设l各类母线槽穿越防护密闭墙时，采用防护密闭母线，并进行防护密闭处理l室外进线应设置防爆波电缆井，防爆波电缆井宜设置在紧靠外墙外侧。除留设计需要的穿墙管数量外，还应留46根备用管，以备扩展四、线路敷设四、线路敷设l穿过外墙、临空墙、防护密闭墙、密闭墙的电缆、电线、预留备用管等，除平时有要求外，可不作密闭处理，临战时进行防护密闭或密闭封堵，在30天转换时限内完成l对不符合一根电缆穿一根管的平时线路，应在临战期限内拆除五、照明五、照明l
7、照明光源：高效节能萦光灯、白炽灯l照明设计应满足照度、显色性、防眩光要求l平时、战时均应设计正常照明和应急照明l平时照明还应设值班照明，出入口宜设过渡照明五、照明五、照明对应急照明的要求：1.疏散照明包括疏散指示标志照明和疏散通道照明。疏散通道的地面最低照度不低于5 lx2.安全照明照度不低于正常照度53.备用照明照度不低于正常照度10；有特殊要求的房间，应满足工作的最低要求4.战时应急照明持续时间大于隔绝防护时间五、照明五、照明l每个照明单相分支回路的电流不宜超过16Al洗消间脱衣室和检查穿衣室内各设2个交流220V10A单相三孔带二孔防溅式插座l滤毒室内每个过滤吸收器风口取样点附近距地面1
8、.5m处，设置1个交流10A单相三孔插座五、照明五、照明l医疗救护工程、专业队队员掩蔽部、一等人员隐蔽所的防化通信值班室内设置1 个交流380V16A三相四孔插座，1 个断路器和7个交流220V10A单相三孔插座l二等人员掩蔽所的防化通信值班室内设置380V16A三相四空插座、断路器各1个和220V10A单项三孔插座5个 l防化器材储藏室应设置1个交流220V10A单相三孔插座五、照明五、照明l战时出入口防护密闭门外直至地面的通道照明电源，宜由防护单元内人防电源箱供电，不宜只使用电力系统电源 l当防护区内和非防护区灯具共用一个电源回路时，应在防护密闭门内侧设置短路保护装置，或对非防护区的灯具设
9、置单独回路供电六、接地六、接地l防空地下室的接地形式采用TNS、TNCS接地保护系统 l除特殊要求外，防空地下室宜采用一个接地系统，其接地电阻值应符合要求l防空地下室室内应将保护接地干线、电气装置人工接地极的接地干线或总接地端子、室内的公用金属管道、建筑物结构中的金属构件、室内的电气设备金属外壳、电缆金属外护层等做等电位连接 六、接地六、接地接地装置设置要求：1.利用结构钢筋作接地体，当接地电阻不满足要求时，宜在室外加设人工接地装置2.结构钢筋网的交叉点宜采用焊接3.保护线（PE）应与各接地体相连，PE干线应采用大于254的热镀锌扁钢或直径大于12mm2的圆钢，分支线采用大于253mm2的镀锌
10、扁钢六、接地六、接地l照明灯具安装高度低于2.4m时，应增设PE保护线l电源插座和潮湿场所的电气设备，应加装剩余电流保护装置；医疗用电设备加装剩余电流保护装置时，要求只报警，不中断电源七、柴油电站七、柴油电站l选址：1.靠近负荷中心；2.交通运输、输油、取水方便3.管线进出方便七、柴油电站七、柴油电站l中心医院、急救医院应设固定电站l救护站、防空专业队工程、人员掩蔽工程、配套工程设置电站的类型：1.120KW宜设固定电站；无条件时，可设2个或多个移动电站2.120KW时宜设移动电站3.固定电站宜设24台机组；移动电站宜设12台机组l总容量满足负荷需要，预留1015备用量，但不设备用机组七、柴油
11、电站七、柴油电站l机组设置2台或2台以上时，采用同容量、同型号机组l设置自启动机组时，要求：1.外电中断，机组自启动，15s内向负荷供电2.外电恢复，自动切换外电，自动或手动停机七、柴油电站七、柴油电站l固定电站机房与控制室分开设置，在控制室和每台机旁设置联络信号，具备：1.控制室对机组：起停机、增减速联络信号2.机组对控制室：运行正常、请求停机、故障停机信号3.机旁信号设置电压表、频率表、电流表、功率表七、柴油电站七、柴油电站l平战转换要求：1.中心医院、急救医院的电站平时全部安装到位2.甲类救护站、防空专业队工程、人员掩蔽工程、配套工程除机组外，所有附属设备及管线均全部安装到位。机组在15
12、d转换时间内完成安装调试3.乙类工程设计到位，土建预留基础、吊钩、管架和预埋管。30d转换时间完成安装调试八、通信八、通信l医疗救护工程和防空专业队工程应设置与所在地人防指挥机关相互联络的直线或专线电话，并应设置应急通信设备l人员掩蔽工程应设置电话分机和音响报警接收设备，并应设置应急通信设备l配套工程应设置电话分机，并根据各类配套工程的特点和需要，可设置应急通信设备或其它通信设备八、通信八、通信l中心医院、急救医院应设置电话总机，并在办公、医疗、病房、值班室、防化通信值班室、配电间、电站、风机室等设置电话分机l救护站、防空专业队工程、人员掩蔽工程、配套工程的值班室、防化通信值班室、电站机房、电
13、站控制室、风机室等设置电话分机l各类防空地下室中各类防护单元内通信设备电源最小容量设计应满足要求八、通信八、通信l通信线路的引入，应在各人员出入口预留防护密闭穿墙管，穿墙管可利用前面的预埋备用管新规范与老规范的区别新规范与老规范的区别l增加了通信部分：电源、预埋管、插座l电源：5000m2以上都设柴油电站；120KW以下移动电站，以上设固定电站，也可设多个移动电站l平战转换：中心医院、急救医院柴油电站安装到位；甲等工程电站机组可不到位；乙等工程临战安装l各级负荷对电源要求：级负荷必须设内部电源；级负荷引接区域电源；级负荷接市电新规范与老规范的区别新规范与老规范的区别l配电线路：母线、桥架、电线
14、、电缆等除平时有要求封堵的外，都可战时封堵l出入口、连通口预留46根预埋管l照明与国标统一，照度调整略有提高l防化提出了一些要求：增加开关、插座l接地：与国标统一，引入了等电位连接概念新规范与老规范的区别新规范与老规范的区别l配电线路：母线、桥架、电线、电缆等除平时有要求封堵的外，都可战时封堵l出入口、连通口预留46根预埋管l照明与国标统一，照度调整略有提高l防化提出了一些要求：增加开关、插座l接地：与国标统一，引入了等电位连接概念监理重点、难点监理重点、难点防潮产品：FC型配电箱、铜芯线线路敷设：防爆井、防护密闭穿管、备用管l三防控制与信号l智能化智能电动阀人防专用防潮配电箱、配电柜人防专用防潮配电箱、配电柜人防专用防潮配电箱、配电柜人防专用防潮配电箱、配电柜人防专用防护密闭套件产品人防专用防护密闭套件产品人防专用智能电动阀人防专用智能电动阀监理重点、难点监理重点、难点l无油设备：变压器、开关l配电箱安装控制l等电位连接施工控制l接地施工控制l非防护区照明线路引接与处理l应急照明时间控制l防化与通信插座安装控制l平战转换措施控制监理重点、难点监理重点、难点l无油设备：变压器、开关l配电箱安装控制l等电位连接施工控制l接地施工控制l非防护区照明线路引接与处理l应急照明时间控制l防化与通信插座安装控制l平战转换措施控制课程结束课程结束谢谢 谢谢
