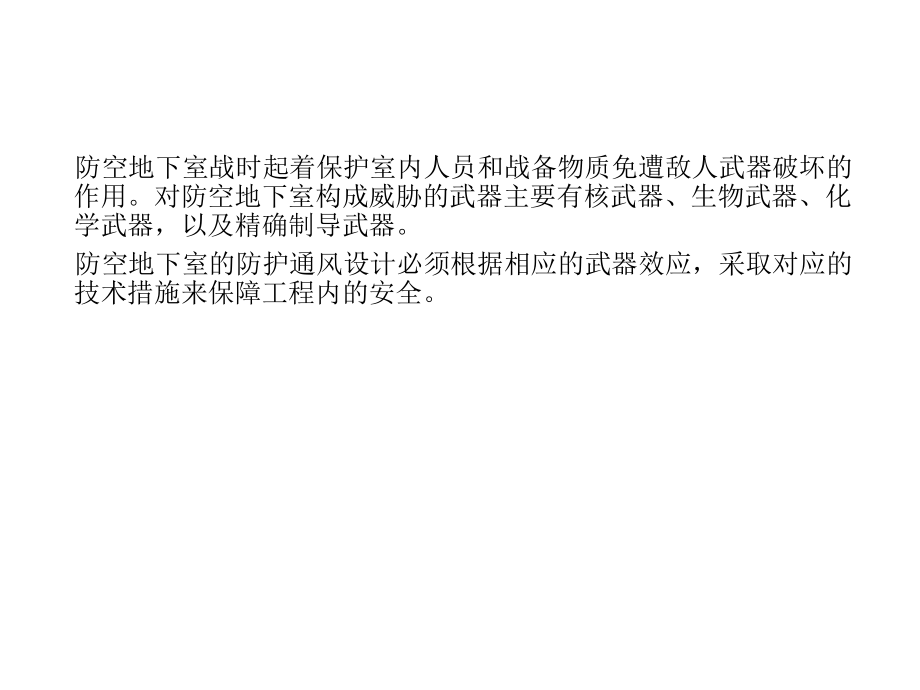

1、 防空地下室战时起着保护室内人员和战备物质免遭敌人武器破坏的作用。对防空地下室构成威胁的武器主要有核武器、生物武器、化学武器，以及精确制导武器。 防空地下室的防护通风设计必须根据相应的武器效应，采取对应的技术措施来保障工程内的安全。 在防空地下室的防护通风设计中，主要采用以“挡”为主、“挡、滤、排”相结合的综合技术措施。 挡除在出入口设置防护门、密闭门外，在通风系统中设置活门、密闭阀门和密闭穿墙管等措施将核、生、化污染物及冲击波“挡”在工程之外； 滤在工程内设置除尘和滤毒设备，将进入工程内的外界污染空气进行一定的洁净处理； 排保证工程内一定的超压并对口部防毒通道和染毒区实施排风换气，将染毒空气
2、“稀释”至安全浓度。防护通风的一般规定防护通风的一般规定（1）、防空地下室的通风，除必须确保战时所需的防护密闭要求外，还应满足战时及平时的使用功能及战时转换措施。（2）、防护通风系统设计，战时应确保每个防护单元有独立的通风系统。 （3）、为防止室外污染空气渗入室内、保证室内超压的形成，防空地下室口部的防毒通道和密闭通道必须具有一定的密闭性能，所以工程竣工后要对防毒通道和密闭通道进行密闭性能的检测。检测密闭性能需要通过气密测量管来实施，因此在每个口部防毒通道、密闭通道的防护密闭门与密闭门门框墙上宜设置气密测量管。 （4）、防护通风系统选用的设备及材料，除应满足防护和使用功能要求外，还应满足防火、
3、防潮及卫生要求，以便于施工安装和维修。 （5）、通风管、测压管及气密测量管等管道穿越防空地下室的外墙、内部的防护密闭墙、密闭墙、防护单元间的防护密闭墙时，必须采取有效的防护密闭措施。 1、防护通风方式 对于有人员隐蔽和工作的防空地下室，战时应设置三种防护通风方式：清洁式通风、滤毒式通风和隔绝式通风。 对于无人员隐蔽和工作的防空地下室（如战备物资库、汽车库等），战时应设置清洁通风和隔绝通风两种通风方式，滤毒通风的设置可根据实际需要确定。 战时，工程所在地时刻有遭到敌人核、化、生物武器袭击的可能，为了保障人员在防护体内工作与生活，在室外空气没有染毒期间，将外界新风只通过除尘器除尘后并向防护体内送风
4、的过程称为清洁式通风。 在空袭紧急警报拉响之后，当外界空气遭到污染并带有毒剂时，将外界新风先通过除尘器滤除尘埃再经过过滤吸收器吸收毒剂，达到呼吸标准后向防护体内送风，并将用过的废气靠超压排风系统排出工程的过程称为过滤式通风； 而当敌方施放化学或生物武器后外界毒剂类型尚未判明之前或外界毒剂浓度过大时，以及更换过滤吸收设备之时或过滤吸收设备失效之后，在以上任一情况出现时都必须使整个防空地下室与外界空气隔绝，此时所进行的通风就是隔绝式通风2、防护通风系统的组成、防护通风系统的组成 （1）防空地下室的进风系统，根据不同的通风方式应由消波设施、粗过滤器、过滤吸收器、密闭阀门、送风机以及连接这些设备的管道
5、组成。 （2）防空地下室的排风系统，根据不同的通风方式其组成亦不相同。排风系统一般由排风机、密闭阀门、超压排气活门或防爆超压排气活门、消波设施以及连接这些设备的管道组成。3、防护通风设备、防护通风设备 防冲击波设施：目前，主要采用的防冲击波设备概括起来大概分为两类：一是以“挡”为特征，如各种防爆悬板活门和防爆胶管活门等；二是以“消”为特征，如消波室、扩散室(箱)等。 扩散室是利用一个突然扩大的空间来消弱冲击波能量的消波措施，当冲击波由断面较小的入口进入断面较大并且具有一定容积的扩散室时，由于气体膨胀、分子扩散，使其密度下降，因而压力降低，达到消弱冲击波压力的目的。 当敌人进行核袭击后，在核爆炸
6、地域和烟云游动方向的一定范围内，大气会受到放射性沾染。烟云中爆炸残余物和地面升起的感生放射性灰尘等，通常呈灰尘状态存在于空气中，是空气沾染的重要来源。因此，消除进风中的放射性沾染是通风系统除尘的主要任务之一。所以进风系统中必须设置除尘器来滤除空气中的各种灰尘，对于一般防空地下室除尘设备通常采用LWP型油网除尘器。 过滤吸收器是防空地下室进风系统中滤除毒剂和生物战剂的设备，用于过滤吸收外界受污染空气中的毒雾，毒烟，放射性灰尘，细菌气溶胶和毒剂蒸气等，保证在滤毒通风时，向防空地下室内部输送所需的清洁空气，是防护通风系统的关键设备，目前运用最多的是SR型过滤吸收器。 密闭阀门是通风系统保证密闭和转换
7、战时三种防护通风方式不可缺少的控制设备，密闭阀门分为杠杆式密闭阀门和双连杆密闭阀门，后者为新型产品。前者只能用于风管的全开或全关，不能调节风量，而后者还可用于适当调节风量，每种阀门又分为手动密闭阀门和手动电动两用阀门。 超压排气活门是保证工程超压的重要通风设备，当工程的主体内形成超压、排气活门内侧的空气高于外侧一定值时，排气活门则会自动打开，空气经排气活门由高压侧流向低压侧，目前常用的有YF型超压排气活门、PS型超压排气活门、FCH型防爆超压排气活门。 战时，如果防空地下室的电源无保证，为了确保地下室的可靠性，通风机应选用电动与人力两用风机，当供电正常时，采用电动驱动，而当电源被破坏时则采用人
8、力驱动。目前常用的电动脚踏两用风机有DJF-1型和SR-900型两种 防空地下室中的预埋管件安装及质量问题对工程防护密闭至关重要，它直接关系到临战前防护设备安装在转换时限内的顺利进行，更为严重的是出现质量问题将造成人防工程战时丧失防护密闭能力，直接关系到掩蔽人员的生命安全。 一、存在的问题 1、设计方面：设计中没设、漏设、设计不符合规范要求等时有发生；设计的预埋管、件缺少施工详图，施工人员没有标准。施工详图是施工的标准，是监理与质量监督检查的依据。如设计不绘制详图仅注明参照某某人防图集，常因施工现场没有该部分图集而造成施工错误和缺陷。 2、材料方面：选用材料不符合设计规范要求；如规范规范第第5
9、.2.12条明确规定条明确规定“设置在染毒区的进、排风管，应采用设置在染毒区的进、排风管，应采用23mm厚的钢板焊接成型厚的钢板焊接成型”；第第7.4.3条规定条规定“穿过外墙、临空墙、防护穿过外墙、临空墙、防护密闭隔墙和密闭隔墙的各种电缆管线和预留备用管，应选用管壁密闭隔墙和密闭隔墙的各种电缆管线和预留备用管，应选用管壁厚度不小于厚度不小于2.5mm的热镀锌刚管。的热镀锌刚管。”的要求。而实际管材厚度不符合设计规范要求 3、加工制作方面：加工制作不合格，预埋管制作防护翼环未设计要求密实焊接或没有两面焊接、防护翼环高度不够等，造成工程密闭性能下降、端部法兰出墙小于设计要求，造成临战前施工安装困
10、难。 4、施工安装不合格：安装时焊接不牢固，合模后位置偏移未及时校正，待混凝土浇筑后已无法改变；防护翼环周边混凝土振捣不密实，使预埋管与混凝土没有充分结合，达不到密闭要求。 二、问题的原因 1、设计者不懂或不熟悉人防规范和人防战术技术要求，缺少人防技术资料，其设计不符合规范要求（此种多为非人防专业设计院）。 2、有关预埋管、件没有设计图纸或只停留在设计说明中，而有些施工人员只看图不看设计说明或漏看设计说明，导致安装不规范。 3、设计审查把关不严；这个主要是指人防审图中心成立以前的工程，图纸经过人防审查部门审查盖章后仍然存在较多问题。 4、监理人员、施工质量管理人员没有经过人防规范培训，不懂人防
11、工程防护密闭要求的重要；施工质量监督不到位；监理单位没有实施旁站监理，一人监理多个工号，使之存在死角。 5、工程忽视配套设备专业，有的施工单位没有配备设备专业，预埋、预留管件无人想也无人做，致使土建施工进行到安装预埋管件时，设备专业、防护门安装队伍未能及时到达现场，造成工期延误甚至先丢下预埋管件进入下一工序，待混凝土墙形成后，用水钻后钻孔或人工打孔，造成工事的防护密闭性能下降。 三、质量控制措施 1、严把设计审查关：要求设计单位必须严格按规范规范规定，将平战转换中的战时封堵、通风、给排水、电气专业预埋管件，在设计图纸中清晰表述或单独出图，不能只在设计说明中粗略表述；防护设施必须有完整的施工设计
