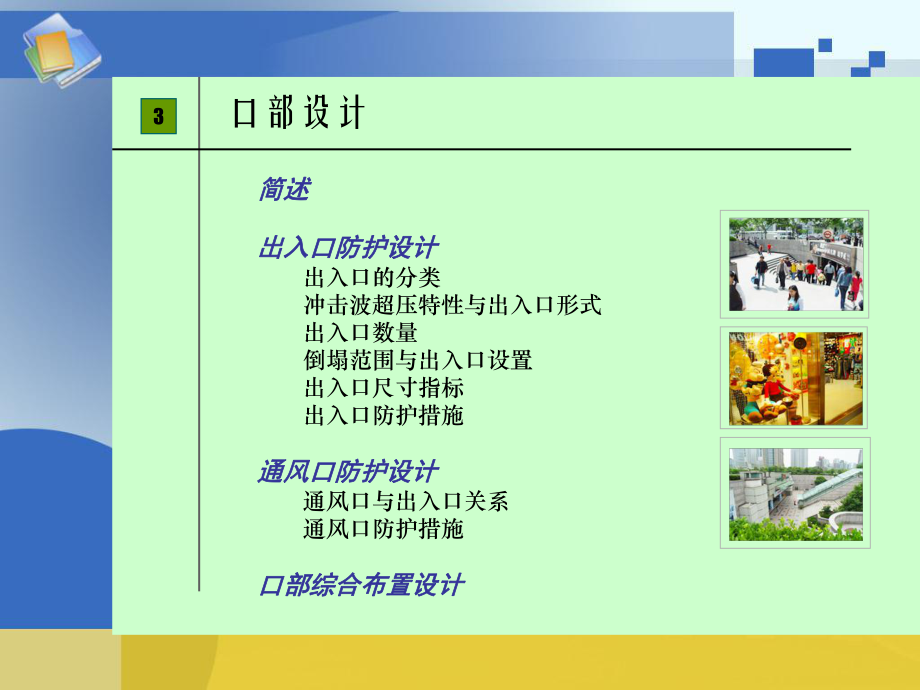

1、主要讲授内容主要讲授内容1概述2武器破坏效应与工程防护措施3口部设计4主体设计5平战功能转换措施6工程范例3口部设计简述简述出入口防护设计出入口防护设计出入口的分类冲击波超压特性与出入口形式出入口数量倒塌范围与出入口设置出入口尺寸指标出入口防护措施通风口防护设计通风口防护设计通风口与出入口关系通风口防护措施口部综合布置设计口部综合布置设计3口部设计口部是防护工程主体与地表面连接部分，是防护工程战时防护的关键环节，也是防护工程建筑设计的重点和难点。口部主要分为人员、设备出入口和进排风、排烟口，以及其他各种相关设备与地面的连接部分，如集水井、防爆波电缆井等。简述简述人防工程组成人防工程组成主体主体
2、口部口部出入口出入口通风口通风口其他设备其他设备管线口管线口出入口分类出入口分类出入口防护设计出入口防护设计3口部设计按设置位置设置位置防空地下室出入口可分为： 室内出入口室内出入口：通道敞开段（即无顶盖段）位于防空地下室上部建筑范围以内的出入口，通常位于上部建筑的楼梯间。 室外出入口室外出入口：通道敞开段位于防空地下室上部建筑范围以外的出入口。室外出入口一般用作主要出入口。连通口连通口：人防工程（包括防空地下室）之间在地下相互连通的出入口。防空地下室中防护单元之间的连通口又称单元连通口。按战时使用功能战时使用功能防空地下室出入口可分为 ： 主要出入口：战时能保证人员或车辆不间断地进出，且使用
3、较为方便的出入口。 次要出入口：主要供平时使用，战时可以不再使用的出入口。 备用出入口：平时一般不使用，战时在必要时（如其它出入口被破坏或被堵塞时）才被使用的出入口。 冲击波超压特性与出入口形式冲击波超压特性与出入口形式出入口防护设计出入口防护设计3口部设计出入口形式按照平面方向划分为：直通式、单向式（拐弯）和穿廊式 按照垂直方向划分为：水平式、倾斜式和竖井式冲击波超压特性：冲击波超压特性：既有超压也有负压既有超压也有负压遇孔即入并受削弱遇孔即入并受削弱遇障反射超压巨增遇障反射超压巨增平行而过可避反射平行而过可避反射冲击波超压特性与出入口形式冲击波超压特性与出入口形式出入口防护设计出入口防护设
4、计3口部设计出入口形式的不同，防护出入口形式的不同，防护密闭门上的冲击波超压也有不密闭门上的冲击波超压也有不同。同。6B6B级级6 6级级5 5级级4B4B级级4 4级级地面超压地面超压 0.03 0.050.1 0.20.3穿廊或竖井式穿廊或竖井式0.10.150.30.40.6直通或单向式直通或单向式0.60.9单位：MPa常规武器抗力级别与出入口形式常规武器抗力级别与出入口形式出入口防护设计出入口防护设计3口部设计考虑到常规武器的特点以考虑到常规武器的特点以及规范的延续性及规范的延续性单位：MPa防常规武器抗力级别常5级常6级室外出入口直通式通道长度15m0.300.15通道长度15m0
5、.200.10单向式、穿廊式、楼梯式及竖井式室内出入口出入口形式与外通道长度方面的要求出入口形式与外通道长度方面的要求出入口防护设计出入口防护设计3口部设计乙类防空地下室和核乙类防空地下室和核5 5级、核级、核6 6级、核级、核6B6B级的甲类防空地下室，级的甲类防空地下室，其室外独立式出入口不宜采用直通式；核其室外独立式出入口不宜采用直通式；核4 4级、核级、核4B4B级的甲类防空级的甲类防空地下室的室外独立式出入口不得采用直通式；独立式室外出入口的地下室的室外独立式出入口不得采用直通式；独立式室外出入口的防护密闭门外通道的长度不得小于防护密闭门外通道的长度不得小于5.0m5.0m。出入口数
6、量出入口数量出入口防护设计出入口防护设计3口部设计出入口数量应满足下列要求：防空地下室的每个防护单元不应少于两个出入口（不包括竖井式和连通口），其中至少有一个室外出入口，战时出入口设置在室外出入口。消防车库、大型物资库（大于6000m2）和中心医院、急救医院应设置两个室外出入口。两相邻单元，在满足下列条件时，防护密闭门外可共用一个室外出入口通道：1均为人员掩蔽；或一侧为人员掩蔽，另一侧为物资库2两单元均为物资库，且面积之和不大于6000m2倒塌范围与室外出入口设置倒塌范围与室外出入口设置出入口防护设计出入口防护设计3口部设计战时作为主要出入口的室外出入口，其敞开段宜设置在地面建筑倒塌范围以外。
7、在倒塌范围以外的室外出入口口部建筑宜采用单层轻型建筑。因受条件限制，室外出入口通道敞开段设置在地面建筑倒塌范围以内时，其口部建筑应采用防倒塌棚架。 倒塌范围的取值防核武器抗力等级地面建筑结构类型砌体结构钢筋混凝土结构钢结构4、4B建筑高度建筑高度5、6、6B0.5倍建筑高度5.0m周围相邻建筑！周围相邻建筑！口部建筑设计口部建筑设计！倒塌范围与室外出入口设置倒塌范围与室外出入口设置出入口防护设计出入口防护设计3口部设计 当条件限制（满占红线），核6、6B级满足下列条件的不设置室外出入口：1与有可靠出入口的其他人防工程（抗力级别不低于本工程）相连通；2当上部建筑为钢结构或钢筋混凝土结构，且其主要
8、出入口满足下列各项条件时：首层楼梯间直通室外地面，且地下室至首层的梯段上端与室外的距离不大于2米；首层由梯段至通向室外的门洞之间，应设置与地面建筑结构脱开的防倒塌棚架；首层楼梯间直通室外的门洞外侧上方，应设有挑出长度不小于1米的防倒塌挑檐；主要出入口与其中一个次要出入口的防护密闭门之间的水平直线距离不小于15.0米。倒塌范围与室外出入口设置倒塌范围与室外出入口设置出入口防护设计出入口防护设计3口部设计乙类防空地下室当符合下列条件之一时可不设置室外出入口 ：1与具有可靠出入口的，抗力等级不低于该防空地下室的其它人防工程相连通。2上部地面建筑为钢筋混凝土结构或钢结构的常6级乙类防空地下室，当符合下
9、列各项规定时：当工程主要出入口的首层楼梯间直通室外地面，且其通往地下室的阶梯上端至室外的距离不大于5.0米； 主要出入口与其中一个次要出入口的防护密闭门之间的水平直线距离不小于15.0m，且两个出入口楼梯的结构均按主要出入口的要求设计。室内出入口设置室内出入口设置出入口防护设计出入口防护设计3口部设计电梯主要是为平时服务的，战时由于供电没有保证，而且在空袭中地面建筑又容易遭到破坏，故防空地下室战时不考虑使用电梯，如因平时使用需要，地面建筑的电梯直通地下室时，应将电梯间置于防护密闭区以外。出入口尺寸指标出入口尺寸指标出入口防护设计出入口防护设计3口部设计人员掩蔽工程战时出入口的门洞净宽之和，应按
10、掩蔽人数每100人不小于0.30m计算确定。每樘门通过人数不应超过700人，出入口通道和楼梯的净宽不应小于门洞的净宽。工程类别门洞净宽门洞净高通道净宽通道净高楼梯净宽人员掩蔽工程0.82.01.52.21.0医疗救护工程、专业队队员掩蔽工程1.02.01.52.21.2战时出入口最小尺寸出入口防护措施出入口防护措施出入口防护设计出入口防护设计3口部设计按由外到内的顺序，设置防护密闭门、密闭门。防护密闭门应向外开启，密闭门宜向外开启。防护密闭门及密闭门设置数量人防门工程类别医疗救护工程、专业队掩蔽工程、一等人员掩蔽工程、加工车间、食品站二等人员掩蔽工程、电站控制室、物资库、区域供水站汽车库、电站
11、机房主要口次要口防护密闭门1111密闭门2110出入口防护措施出入口防护措施出入口防护设计出入口防护设计3口部设计防毒通道、洗消设施及密闭通道的设置数量工程类别工程类别医疗救护工程、专业队掩蔽工程、一等人员掩蔽工程、加工车间、食品站二等人员掩蔽工程、电站控制室物资库、区域供水站主要口其它口主要口其它口各出入口密闭通道111防毒通道21洗消间1简易洗消间1通风口与出入口关系通风口与出入口关系通风口防护设计通风口防护设计3口部设计 尽量单独设置室外通风口 进风口设在出入口通道内，室内新风量不易保证；排风口设在出入口通道内，将会严重影响出入口通道的空气质量。 设洗消间的防空地下室 由于洗消间、简易洗
12、消间和防毒通道都要利用通风超压通风换气，并把污秽空气及时排到室外，因而要求洗消间、简易洗消间和防毒通道要与排风口相结合。对于二等人员掩蔽的乙类和核5级、核6级和核6B级防空地下室，在室外确实没有单独设置进风口条件时，进风口允许设在室内出入口通道，但为了防止因倒塌物的堆积，影响活门悬板的开启，要求在防爆波活门的外侧采取防堵塞措施。通风口防护措施通风口防护措施通风口防护设计通风口防护设计3口部设计通风口防护措施要求供战时使用的和平战两用的进风口、排风口应采取防倒塌、防堵塞以及防雨、防地表水等措施；进风口与排风口之间的水平距离不宜小于10m；进风口与柴油发电机排烟口的水平距离不宜小于15m；医疗、专
13、业队、人员掩蔽等工程，其进风、排风排烟采用“防爆波活门扩散室（扩散箱）”的消波措施；物资库的通风口可采用“防护密闭门密闭通道密闭门”的消波措施；人防车库的通风口可采用“防护密闭门集气室普通门（有气密要求）”的消波措施。通风口防护措施通风口防护措施通风口防护设计通风口防护设计3口部设计排风口防护措施防爆波活门扩散室或扩散箱洗消间或简易洗消间排风机房防护密闭门密闭门防毒通道染毒区清洁区防爆波活门扩散室或扩散箱除尘滤毒室进风机房防护密闭门密闭门密闭通道染毒区清洁区防化值班进风口防护措施通风口防护措施通风口防护措施通风口防护设计通风口防护设计3口部设计主要出入口防护措施主要出入口防护措施（与排风口结合
14、）（与排风口结合）3口部设计口部综合布置防护设计口部综合布置防护设计次要出入口防护措施次要出入口防护措施（与进风口结合）（与进风口结合）口部综合布置防护设计口部综合布置防护设计3口部设计次要出入口防护措施次要出入口防护措施（无通风要求）（无通风要求）口部综合布置防护设计口部综合布置防护设计3口部设计4主体设计基本要求基本要求主体尺寸指标面积标准与净高工程穿管限制防护分区防护分区简介防护单元与抗爆单元指标防护单元要求及隔墙构造抗爆隔墙与挡墙构造辅助房间设计辅助房间设计人员掩蔽工程战时所需房间与指标柴油电站的设计4主体设计基本要求基本要求人防工程与地面人防工程与地面建筑相比，一个重要建筑相比，一个
15、重要的区别在于对工程各的区别在于对工程各构件尺寸大小的选择构件尺寸大小的选择有诸多因素的影响，有诸多因素的影响，主要包括静荷载、主要包括静荷载、爆爆炸动荷载炸动荷载、覆土荷载覆土荷载、倒塌荷载等，还有倒塌荷载等，还有早早期核辐射防护期核辐射防护、防水防水保护层保护层等重要因素。等重要因素。主体尺寸指标主体尺寸指标4主体设计基本要求基本要求早期核辐射防护的附加材料换算公式早期核辐射防护的附加材料换算公式 htht（hs- d1 hs- d1 ）ZZ 式中：ht附加材料最小厚度（m）； hs最小防护厚度（m）； Z材料换算系数，对覆土和石砌体、实心砖可取1.4，对空心砖可取2.5； dl结构厚度（
