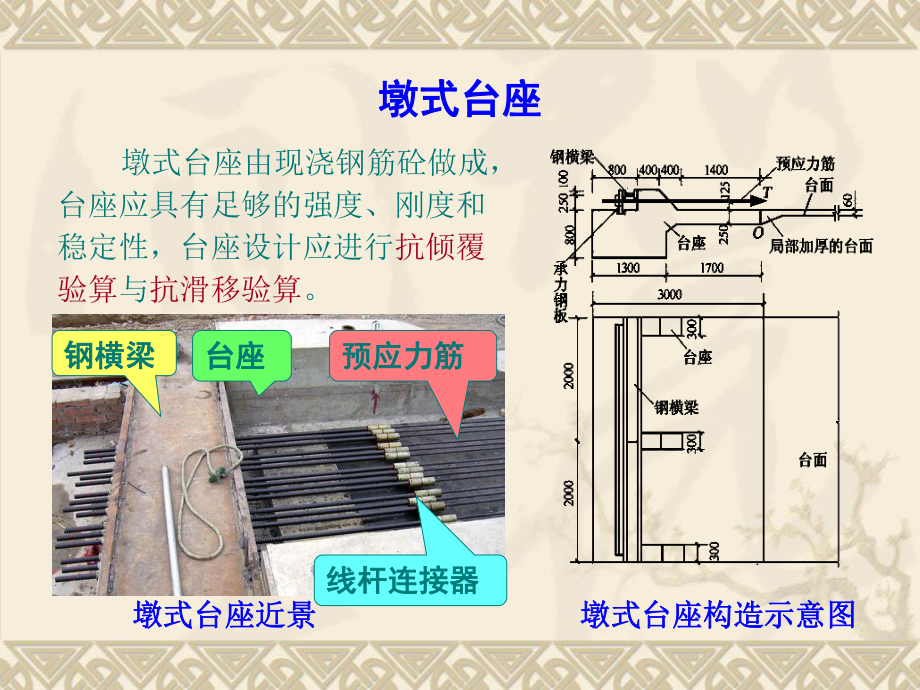

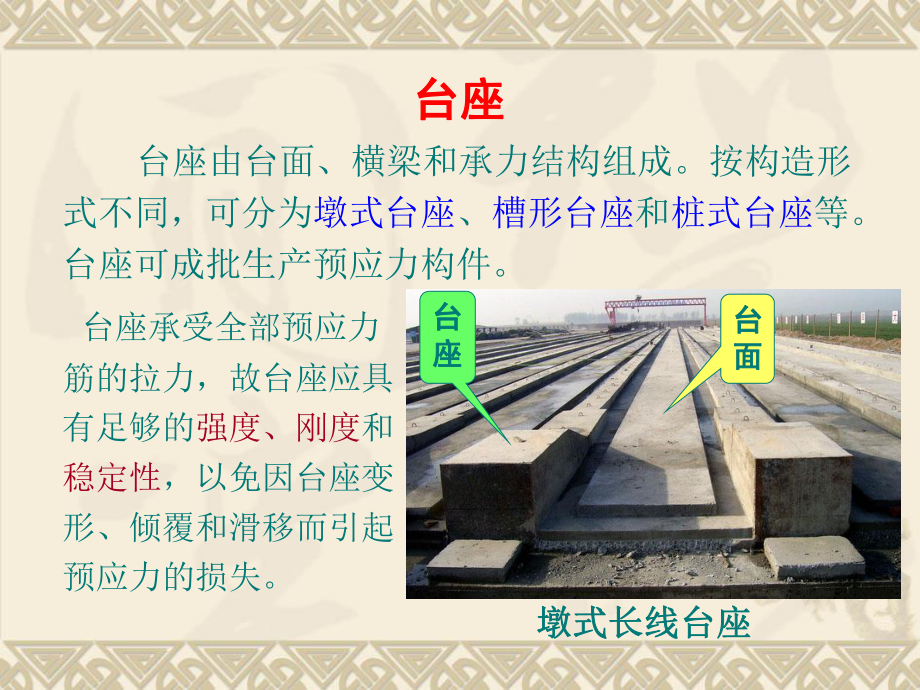

1、台座台座 台座承受全部预应力筋的拉力,故台座应具有足够的强度、刚度和稳定性,以免因台座变形、倾覆和滑移而引起预应力的损失。 台座由台面、横梁和承力结构组成。按构造形式不同,可分为墩式台座、槽形台座和桩式台座等。台座可成批生产预应力构件。墩式长线台座墩式长线台座台台座座台台面面墩式台座墩式台座 墩式台座由现浇钢筋砼做成,台座应具有足够的强度、刚度和稳定性,台座设计应进行抗倾覆验算与抗滑移验算。墩式台座近景墩式台座近景 墩式台座构造示意图墩式台座构造示意图台座台座钢横梁钢横梁线杆连接器线杆连接器预应力筋预应力筋活动横梁活动横梁固定横梁固定横梁工具锚工具锚台座式千斤顶台座式千斤顶高压油泵高压油泵墩式

2、台座墩式台座预应力筋预应力筋 钢绞线张拉时,一般采用钢绞线张拉时,一般采用张拉力控制张拉力控制、伸长值校核伸长值校核。业内俗称为业内俗称为“双控双控”!张拉过程中随时测量伸长值张拉过程中随时测量伸长值( (量测千斤顶活塞行程量测千斤顶活塞行程反算预应力筋伸长值反算预应力筋伸长值) )台座式台座式千斤顶千斤顶固定横梁固定横梁活动横梁活动横梁工具工具锚锚量千斤顶行程量千斤顶行程 张拉时预应力筋的实张拉时预应力筋的实际伸长值与理论伸长值际伸长值与理论伸长值的的允许偏差允许偏差为为6%。 张拉力控制张拉力控制的校核的校核方法与钢丝相同。方法与钢丝相同。放张方法放张方法 当预应力筋采用钢丝时,配筋不多的

3、中小型钢筋砼构件,钢丝可用砂轮锯或切断机切断等方法放松。 长线台座上放松后预应力筋的切断顺序,一般由放松端开始,逐次切向另一端。长线法生产预应力空心板长线法生产预应力空心板 配筋多的钢筋砼构件,钢丝应同时放松,如逐根放松,则最后几根钢丝将由于承受过大的拉力而突然断裂,易使构件端部开裂。 预应力筋为钢筋时,对热处理钢筋及冷拉IV级钢筋不得用电弧切割,宜用砂轮锯或切断机切断。数量较多时,也应同时放松。多根钢丝或钢筋的同时放松,可用油压千斤顶放张、砂箱放张、楔块放张等方法。楔块放张 砂箱放张 采用湿热养护的预应力砼构件,宜热态放松预应力筋,而不宜降温后再放松。 钢模台座主要在工厂流水线上使用。它是将

4、制作构件的模板作为预应力钢筋锚固支座的一种台座。模板具有相当的刚度,可将预应力钢筋放在模板上进行张拉。钢模台座钢模台座箱梁钢模组装 箱梁端部模板作张拉台座数控式预应力数控式预应力钢丝张拉机钢丝张拉机前卡式千斤顶前卡式千斤顶逐根张拉逐根张拉 张拉机具的张拉力应不小于预应力筋张拉力的张拉机具的张拉力应不小于预应力筋张拉力的 1.51.5倍;张拉行程应不小于预应力筋伸长值的倍;张拉行程应不小于预应力筋伸长值的 1.11.11.31.3倍。倍。钢筋预应力张拉机钢筋预应力张拉机1 钢筋预应力张拉机钢筋预应力张拉机2孔道留设孔道留设 预应力筋的孔道形状有直线、曲线和折线三种,其直径与布置根据构件的受力性能

5、、张拉锚固体系特点及尺寸确定。 预制构件的孔道留设 现浇构件的孔道留设塑料波纹管 金属螺旋管曲线孔道的固定预应力筋穿入孔道预应力筋穿入孔道 预应力筋穿入孔道按穿筋时机分有先穿束 和后穿束,按穿入数量分有整束穿和单根穿;按穿束方法分有人工穿束和机械穿束。箱梁的人工后穿束箱梁的人工后穿束 预应力筋穿插入孔道的箱梁预应力筋穿插入孔道的箱梁 分批张拉方式:对配有多束预应力筋的构件分批进行张拉,由于后批预应力筋张拉所产生的砼弹性压缩对先批张拉的预应力筋造成预应力损失,所以先批张拉的预应力筋应加上该弹性压缩损失值,使分批张拉的每根预应力筋的张拉力基本相等。预应力箱梁的分批、对称张拉 预应力T梁的分批张拉

6、张拉顺序的确定原则: 不使砼产生超应力; 构件不扭转与侧弯、结构不变位; 张拉设备的移动次数最少。所以张拉宜对称进行。预应力箱梁预应力箱梁的对称张拉的对称张拉 第二种方法是在两端留设的孔道内注入环氧树脂水泥砂浆,其抗压强度不低于35MPa。灌浆时同时将锚头封闭,防止钢丝锈蚀,同时也起一定的锚固作用,如图右所示。 预留孔道中注入油脂或环氧树脂水泥砂浆后,用C30级的细石砼封闭锚头部位。锚头端部锚头端部环氧树脂水泥砂浆封闭环氧树脂水泥砂浆封闭已封锚的预应已封锚的预应力束锚固端力束锚固端预应力锚固体系预应力锚固体系预应力锚固体系总成图预应力锚固体系总成图张拉端锚具张拉端锚具锚固端锚锚固端锚具具连接器

7、连接器波纹管及波纹管及预应力筋预应力筋锚具锚具 夹片式锚具分为单孔夹片锚具和多孔夹片锚具,由工作锚板、工作夹片、锚垫板、螺旋筋组成。可锚固预应力钢绞线。也可锚固75、77的预应力钢丝束,主要用作张拉端锚具。具有自动跟进,放张后自动锚固,锚固效率系数高,锚固性能好,安全可靠等特点。QMQM夹片式锚具夹片式锚具 夹片式锚具的组装夹片式锚具的组装夹片式锚具夹片式锚具工作锚板工作锚板工作夹片工作夹片锚垫板锚垫板螺旋筋螺旋筋波纹管波纹管预应力筋预应力筋VLM15(13)VLM15(13)多孔夹片式锚具多孔夹片式锚具( (适用于后张法施工中的预应力砼构件,岩土锚固等结构之中适用于后张法施工中的预应力砼构件

8、,岩土锚固等结构之中) ) 灌浆孔灌浆孔VLMVLM单孔夹片式锚具单孔夹片式锚具 工具锚、工作夹片工具锚、工作夹片锚具与千斤顶安装示意图锚具与千斤顶安装示意图 张拉端锚具构造图张拉端锚具构造图扁形张拉端锚具扁形张拉端锚具 扁形张拉端锚具由扁形工作锚板、工作夹片、扁形锚垫板、扁形螺旋筋组成。扁锚的张拉端口扁小,钢铰线可逐根张拉亦可整体张拉。适用于楼板、低高度箱梁及桥面横向预应力张拉。张拉好的扁形锚具张拉好的扁形锚具扁锚的工作扁锚的工作锚板与夹片锚板与夹片多孔夹片式多孔夹片式扁扁锚锚3.2 3.2 锚具锚具镦头锚具镦头锚具 镦头锚体系可张拉P 5、P 7高强钢丝束,常用镦头锚分为A型和B型,A型由

9、锚杯和螺母组成,用于张拉端;B型为锚板,用于固定端。预应力筋采用钢丝镦头器镦头成型,配套张拉使用YDC系列穿心式千斤顶。主要用于后张法施工中DM型镦头锚具型镦头锚具 镦头锚具与预应力钢丝束镦头锚具与预应力钢丝束A型型B型型高强钢丝束高强钢丝束精轧螺纹钢锚具、精轧螺纹钢锚具、连接器连接器 由螺母和垫板组成,可锚固25、32高强精轧螺纹钢筋,主要用于先张法、后张法施工的预应力箱梁、纵向预应力及大型预应力屋架。连接器主要用于螺纹钢筋的接长。精轧螺纹钢锚具、精轧螺纹钢锚具、连接器连接器螺螺母母螺螺母母垫板垫板连接连接器器连接器连接器 用于锚固直径为25和32的高强精轧螺纹钢筋,主要应用于预应力箱梁纵向

10、施工、大型建筑屋架和岩土锚固中。由锚具、连接器、垫板组成,配用YG-70穿心式千斤顶和专用连接头进行张拉螺螺母母垫板垫板连接器连接器预应力筋预应力筋螺丝端杆锚具螺丝端杆锚具 螺丝端杆锚具由螺丝端杆、螺母和垫板组成,可锚固冷拉、级钢筋,主要用于后张法施工的预应力板梁及大型屋架。螺丝端杆锚具螺丝端杆锚具构造图构造图螺螺母母垫板垫板螺丝端杆螺丝端杆螺丝端杆锚具目螺丝端杆锚具目前已较少使用前已较少使用!挤压式锚具(挤压式锚具(P型)型) P型锚具是由挤压头、螺旋筋、 P型锚板、约束圈组成,它是在钢铰线端部安装钢丝衬圈和挤压套,利用挤压机将挤压套挤过模孔,使其产生塑性变形而握紧钢铰线,形成可靠锚固。用于

11、后张预应力构件的固定端对钢绞线的挤压锚固。固定端固定端P P型锚具组件型锚具组件 单孔单孔固定端锚具固定端锚具 VLMVLM挤压套挤压套螺旋筋螺旋筋挤压头挤压头P型锚板型锚板预应力筋预应力筋波纹管波纹管VLM固定端固定端P型锚具型锚具( (应用于后张预应力构件的固定端,埋入构件中不作张拉用应用于后张预应力构件的固定端,埋入构件中不作张拉用) ) P型固定端锚具构造图型固定端锚具构造图 GYJ挤压机挤压机 制作制作P P型固定端锚具的专用型固定端锚具的专用挤压设备。挤压设备。挤压好的挤压头挤压好的挤压头JY型挤压机型挤压机钢质锥形锚具钢质锥形锚具 钢质锥形锚具钢质锥形锚具( (又称弗氏锚具又称弗

12、氏锚具) )由由锚圈锚圈和和锚塞锚塞组成,可组成,可锚固锚固6 63030P P 5 5或或12122424P P 7 7的高强钢丝束,常用于后的高强钢丝束,常用于后张法预应力砼结构和构件中,配套张法预应力砼结构和构件中,配套YDZYDZ系列专用千斤顶系列专用千斤顶张拉。张拉。GZ型钢质锥形锚具型钢质锥形锚具张拉好的张拉好的钢质锥形锚具钢质锥形锚具锚圈锚圈锚圈锚圈锚塞锚塞锚塞锚塞砼构件砼构件锥形锚具锥形锚具高强钢丝高强钢丝束束 QM预应力体系中的JXS、JXL、JXM型夹具是专为先张台座法预应力钢绞线张拉的需要而设计,可适应9.5、12.2、12.7、15.2mm,15.7、17.8mm等规格钢绞线的先张台座张拉。钢绞线的夹具钢绞线的夹具JXS型先张夹具型先张夹具JXM型先张夹具型先张夹具JXL型先张夹具型先张夹具LB型整体对接式连接器型整体对接式连接器 LB型连接器静载试验型连接器静载试验L型周边悬挂式连接器型周边悬挂式连接器钢绞线束钢绞线束的接长的接长 VLM型单孔连接器型单孔连接器 M2L15-1单孔连接器单孔连接器VLM15(13)BL型型扁锚连接器扁锚连接器
