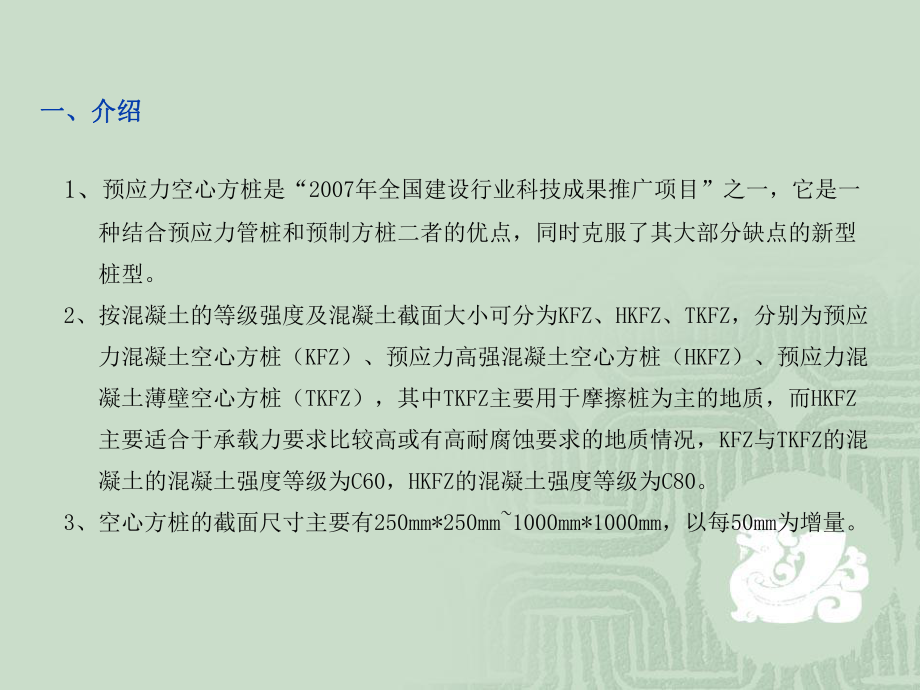

1、预应力空心方桩预应力空心方桩一、介绍一、介绍1、预应力空心方桩是“2007年全国建设行业科技成果推广项目”之一，它是一种结合预应力管桩和预制方桩二者的优点，同时克服了其大部分缺点的新型桩型。2、按混凝土的等级强度及混凝土截面大小可分为KFZ、HKFZ、TKFZ，分别为预应力混凝土空心方桩（KFZ）、预应力高强混凝土空心方桩（HKFZ）、预应力混凝土薄壁空心方桩（TKFZ），其中TKFZ主要用于摩擦桩为主的地质，而HKFZ主要适合于承载力要求比较高或有高耐腐蚀要求的地质情况，KFZ与TKFZ的混凝土的混凝土强度等级为C60，HKFZ的混凝土强度等级为C80。3、空心方桩的截面尺寸主要有250mm

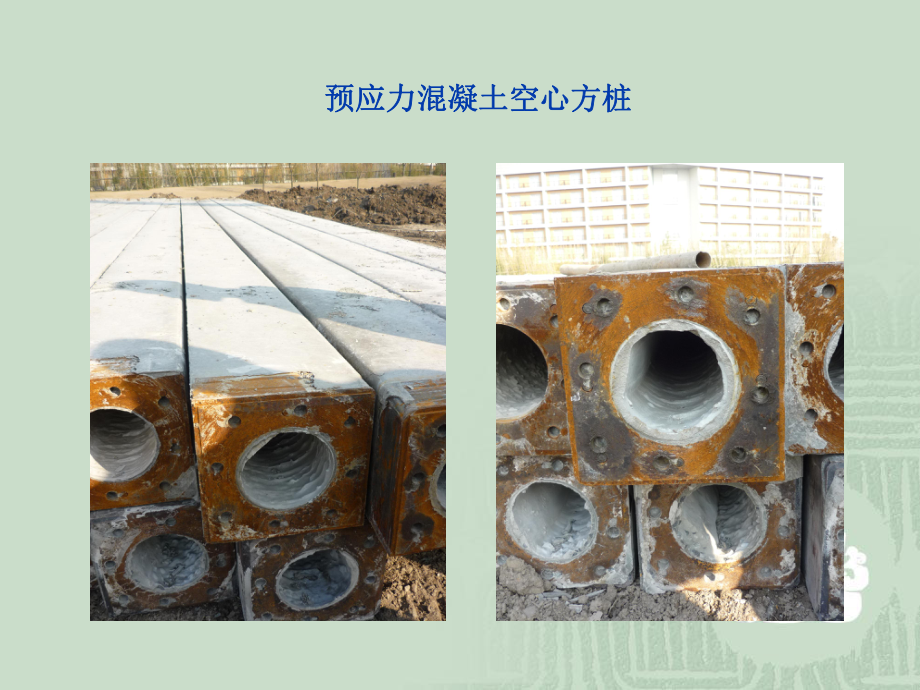

2、*250mm1000mm*1000mm，以每50mm为增量。预应力混凝土空心方桩预应力混凝土空心方桩二、优点 1、在截面面积相同情况下，预应力空心方桩外表面积比预应力管桩桩面积大，且成方型或多边角的外形，在土层中桩体周边土与土的休止角比圆桩的摩阻系数要大的多，所以空心方桩比圆桩在同等地质条件下能获得更大的承载力。 表一二、优点 2、通过“表一”的承载力数据对比，250空心方桩可以替代300管桩、300空心方桩可以替代350管桩、 350空心方桩可以替代400管桩、 400空心方桩可以替代500管桩；若用空心方桩替代管桩，承台或剪力墙的尺寸可减小，则钢筋的用量和基础深度也减小。 二、优点 3、方
3、桩可以替代400管桩、 400空心方桩可以替代500管桩；若用空心方桩替代管桩，承台或剪力墙的尺寸可减小，则钢筋的用量和基础深度也减小。下面以300空心方桩的承台与400管桩承台的经济对比。（承台布置，见图1、图2）： （1）单个4桩承台使用混凝土量（带钢筋），以国家规范承台桩之间中心距不得小于3D计算； （2）管桩承台混凝土量：（400*5.5）*（400*5.5）*承台厚度80=3.872立方； （3）空心方桩承台混凝土量：（300*5.5）*（300*5.5）*承台厚度80=2.718立方； （4）以混凝土（带钢筋）800元/立方承台计算； （5）管桩承台的费用：3.872*800=30
4、97.60元； （6）空心方桩承台费用：2.718*800=1742.40元； （7）以300空心方桩替代400管桩，仅一个承台可节省费用1355.20元。二、优点 4、空心方桩的施工破损率低，同时空心方桩的方形端板比管桩的圆形端板有更大的焊接周长，充分保证每节桩的有效焊接强度，大大减小了管桩在施工中出现的节头脱焊或移位现象，使沉桩质量更优。 三、缺点 现市场生产空心方桩的厂家比较少，空心方桩的使用还属于推广期，方桩的外观质量控制有待提高。 四、建议 现市场生产空心方桩的厂家比较少，空心方桩的使用还属于推广期，方桩的外观质量控制有待提高；各地区的地质情况能否满足其设计要求，待验证。 完谢谢观赏
