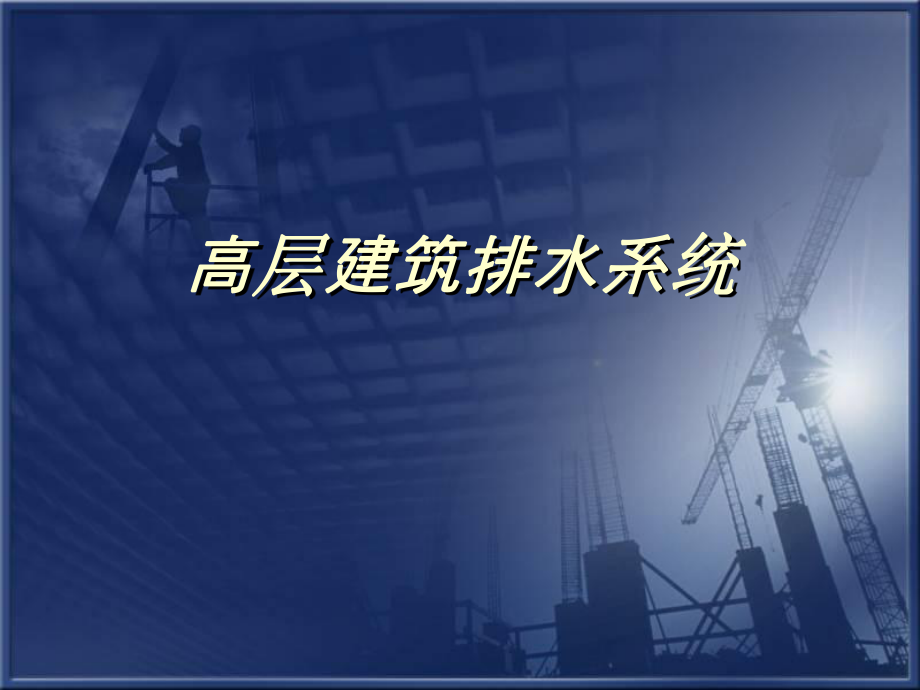

高层建筑排水系统.ppt

《高层建筑排水系统.ppt》由会员分享，可在线阅读，更多相关《高层建筑排水系统.ppt（42页珍藏版）》请在第壹文秘上搜索。

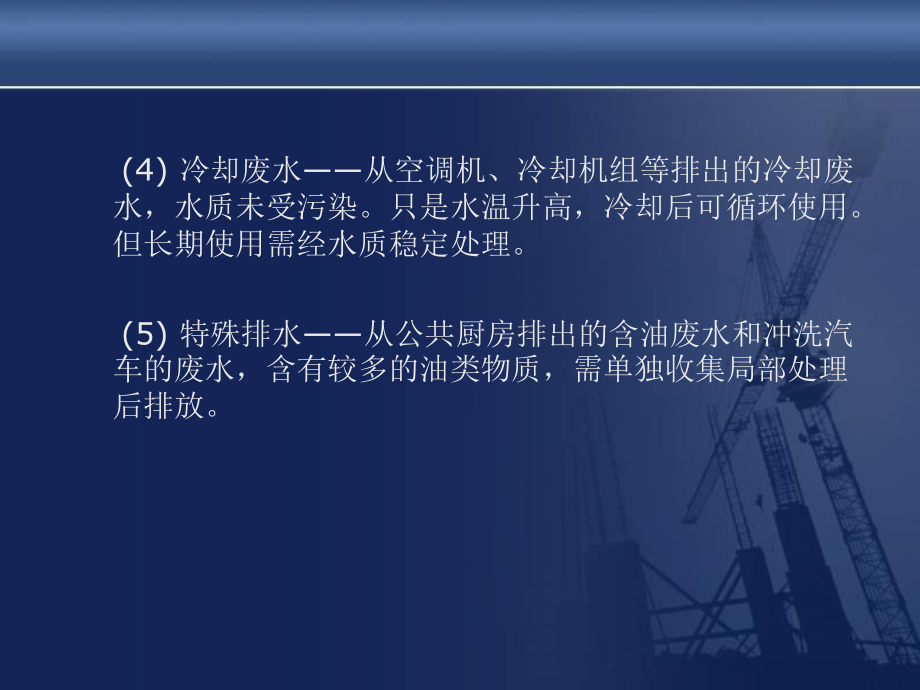

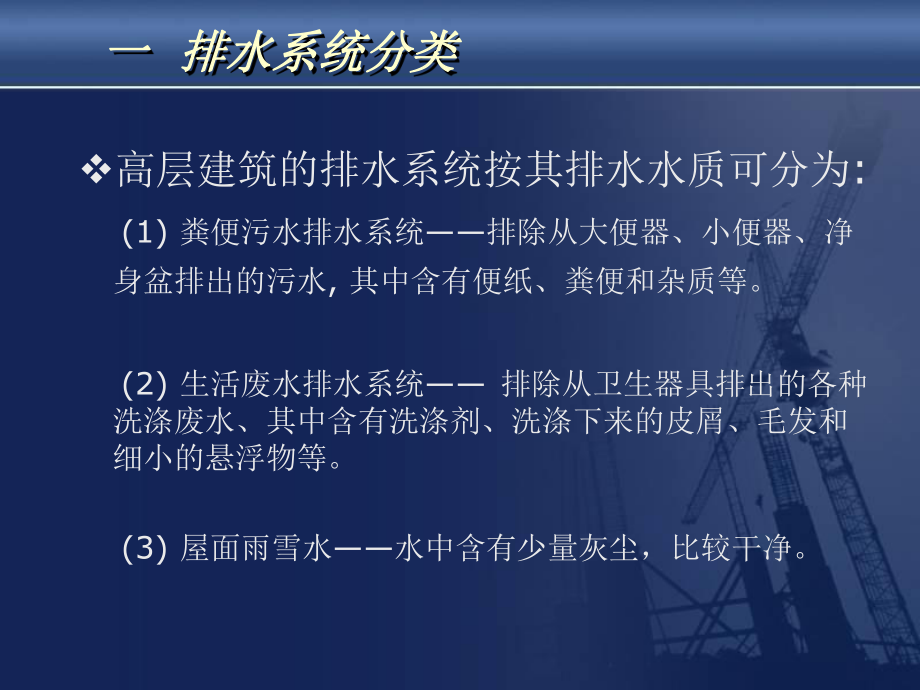

1、高高层层建筑排水系建筑排水系统统 一一 排水系统分类排水系统分类 v高层建筑的排水系统按其排水水质可分为: (1) 粪便污水排水系统排除从大便器、小便器、净身盆排出的污水, 其中含有便纸、粪便和杂质等。 (2) 生活废水排水系统 排除从卫生器具排出的各种洗涤废水、其中含有洗涤剂、洗涤下来的皮屑、毛发和细小的悬浮物等。 (3) 屋面雨雪水水中含有少量灰尘，比较干净。 (4) 冷却废水从空调机、冷却机组等排出的冷却废水，水质未受污染。只是水温升高，冷却后可循环使用。但长期使用需经水质稳定处理。 (5) 特殊排水从公共厨房排出的含油废水和冲洗汽车的废水，含有较多的油类物质，需单独收集局部处理后排放。

2、 生活废水 粪便污水 | 厨房污水市政下水道 隔油池污水处理站 其他含油废水或水体 | 其他废水 雨水雨水道或水体 二二 建筑污水排放和系统选择建筑污水排放和系统选择 v 排水系统采用分流或合流, 应根据建筑性质、规模、污水性质、污染程度, 结合市政排水制度与处理要求综合确定。v 当城镇接受排水的水体或市政污水管道对排入的污水要求较高, 需要设置建筑或基地的污水处理站时, 生活废水与粪便污水宜合流排出。v 建筑物排出的污水符合市政污水管网的要求, 但城镇污水管理部门要求处理时, 一般可采用化粪池进行简单处理后排出, 其粪便污水宜与生活废水分流。v 建筑物排出的污水如温度过高时, 应进行降温后排

3、入下水道。 生活废水粪便污水化粪池 市政下水道厨房污水隔油池 其他含油废水其他废水 三三 高层建筑排水系统的特点高层建筑排水系统的特点 v 污水在排水立管中的流动, 与一般的重力流和压力流不同, 是一种极不稳定的气 水两相流。在高层建筑中, 由于排水立管长、水量大、流速高，往往引起管道内的气压极大波动，并可能形成水塞，造成卫生器具溢水或水封被破坏。从而使下水道中的臭气侵入室内，污染环境。实践和理论都说明：高层建筑排水系统功能的优劣，在很大程度上取决于排水管道通气系统是否合理。v 因此，在高层建筑中通气系统在排水系统中占有重要地位。一个完善的排水系统，应满足以下各点要求： （1） 管道布置要合理

4、，水力条件好，能迅速排出污水； （2） 尽可能的使排水系统的管道内保持气压稳定，防止水塞的形成和水封被破坏； （3） 管道安装牢固，防振，隔振和减少噪声； （4） 检修方便。四排水管道中的水流运动四排水管道中的水流运动 v 建筑排水系统由卫生器具排水管，横支管，立管，排出管和通气管等组成。水流在不同的管段中的流动情况不同，形成各自的特殊性。v 1、排水横支管中的水流运动 排水横支管是接纳各卫生器具排水管的来水, 卫生器具排水的特点 是间歇性排水, 历时短, 流率高, 水流迅猛具有冲击性。尤其是虹吸式大便器的排水更为明显。 当水流突然排放，在器具排水管与横支管的连接处 （端部弯头或三通）， 水流

5、首先是冲击对面的管壁，然后冲向下游，水流紊乱并与管道中的空气剧烈混合，形成波动的气水混合流，并产生水跃使水面壅起。如波顶达到管顶而产生一段长度的满流，就形成水塞流动。在水塞的下游，产生正压，水塞的上游侧形成负压（这负压可能造成水封被破坏）。水流经过一段时间和距离的流动之后，能量损失，水面逐渐下降，流速减小，趋向平稳流动，如图 v 因此，各横支管内的水流不应超过最大充满度的要求，使空气能在水面上自由流动，并容纳一定的高峰负荷。但超负荷的情况仍有可能发生，特别是在横支管上连接的卫生器具较多时，为保持管内气压稳定，则应在负压区补入空气，在正压区排泄空气，这就需要设置通气支管。v 2、立管中的水流运动

6、 排水立管中的水流状态是随管道中水流充满情况而变化的。根据立管水流运动的试验研究 （试验条件为，单一出流，流量由小到大，立管上端通大气， 下端接至下水道），其水流状态的变化过程大致分为以下三个阶段。 初期水量较小，水流是沿着管内壁呈不规则的螺旋状向下流动，这时立管中央部分的空气能正常流通，管内气压稳定。这一阶段的水流可称为细线流或螺旋流。 随着水量的增加，沿着管内壁的细小水流逐渐连接成片，复盖住管壁，形成具有一定厚度的水膜。螺旋流动逐渐消失，水流沿管壁下落，管内气压仍较稳定，此时的水流状态称作环膜水流。 但是，这种状态是过渡性的，当水量逐渐增加，水膜达到一定厚度时，受空气阻力和管壁摩擦阻力的作

7、用，水膜从管壁上分离出来，膜面相接而形成隔膜。初期形成的隔膜水流，在下落过程中压缩空气，直至增压的空气冲破隔膜。一部分水流又形成环膜流，一部分水流破碎成细小水流在管中央下落。这种状态是发生在水流充满立管断面1/41/3的时候。水量继续增加，隔膜的形成更加频繁，变为不易破碎的水塞流，引起立管内压力的激烈波动。 v 3、排出管中的水流运动 当立管内水流下落距离较长时，水流以很高的速度进入排出管。在水流方向由垂直下落转入水平流动时，水流的一部分动能转变为位能，形成水跃。如果水量小，排出管的坡度大，水跃就不易形成。水流从水跃发生处向下流动，受到摩擦阻力的影响，流速逐渐减小，渐渐的变成稳定的明渠渐变流。

8、当水量较大、水流方向急剧转变时，就会发生满流水跃而成为水塞，严重时甚至造成回压，使距离排出管高度较小的底层卫生器具存水弯的水封破坏，发生喷溅。为了排除这种回压，可在立管的底部接出通气管。排水系统的管道布置排水系统的管道布置 v一排水管道布置的基本原则、排水路径简捷，水流顺畅；、避免或减小系统管道中气压的剧烈变化； 、应尽量避免排水管道对其他用房功能的影响或干扰；、施工安装方便。v二排水系统 1、所有高出地面的卫生器具和排水设备的排水，应重力排入室外下水道。 2、所有低于地面的卫生器具和排水设备的排水，应重力排入集水坑，然后提升排到重力流排水管中。 3、超过层的建筑物，底层的卫生器具，应单独设置

9、排出管或排入提升系统。 4、超过层的建筑物，宜将地面以上最底下的 层的卫生器具设立管单独排出。 5、高层建筑的雨水系统和生活污水系统应分流排出。 6、对于建筑物的上部和下部房间平面布置不同，要求排水立管数量也完全不同时，可将排水系统分成两个区。一个区为上部房间服务，并在本区的下一层顶棚内设排水管，再向下单独排出室外。另一区为下部房间服务，并在顶棚内连接通气管，通气管可通到附近屋顶或与上部排水系统通气管连接。 7、地下车库应设带有格栅的地沟和连接地沟的排水管，以便排除冲洗地面水、洗车水、喷淋装置和其他消防排水。并设置泵房或泵坑，排水泵的排水能力宜。 8、汽车库的排水在接入排水干管之前，应先接至油

10、水分离器或隔油池和沉砂池（井）的单独系统中。 9、在汽车库进出口的坡道底部和坡道二分之一处应设截流排水沟。 设备间设备间v 三排水管道布置和连接 、在布置排水管道时应尽量避免排水横支管过长，并避免支管上连接卫生器具或排水设备过多。当排水器具分散使得横支管过长时，宜采用多立管布置，然后在立管的底部用横管连接。当排水支管上连接的器具较多时，应作好器具通气管和环形通气管。、排水管道应避免通过食堂、餐厅或厨房烹调处的上方。如不可避免时，应对管道采取保温隔热等措施，并设在吊顶内，且管道应采用镀锌管材。 、排水管道应尽量避免穿过卧室、病房、会议室、音乐厅等对卫生和安静要求较高的房间。并避免靠近与这些房间相

11、邻的内墙。 、排水支管不应接在排出管上。排水支管连接在排水横干管上时，连接点距立管底部的水平距离不宜小于，且支管应与主通气管连接。 、排水横支管与立管的连接，宜采用正三通而不宜采用 或 斜三通。一些规定中要求采用后者附件连接，水力条件较好，有利于支管排水顺畅。但在高层建筑中，特别是立管较长，连接支管较多时， 横支管的水流快速冲入立管，将使立管内气压的变化太大，破坏系统正常工作。 、排水立管与排出管的连接，宜采用弯曲半径不小于倍管径的弯头或两个弯头。、车库埋地排水管应采用型存水弯代替型存水弯。车库地漏的排水管管径应，连接两个地漏的排水横管应，连接三个地漏的排水横管应。 、排出管应采取防沉降措施：

12、排出管在穿墙处设置钢筋混凝土套管或简易管沟，其管顶至沟（或套管）内顶的空间不应小于建筑物的沉降量，并不小于0.2。沟（或套管）内填轻软质材料。排处管采用钢管，坡度不宜小于0.02，且应采用柔性接口。四排水管道的敷设和安装四排水管道的敷设和安装1、 排水管道坡度 v v管径生活污水v其他污水其他废水v()通用坡度最小坡度vvvvvvvvvvvvvvvvvv 、检查口 排水立管上应设检查口，检查口之间的距离不宜大于，且在建筑物的最底层和有卫生器具的坡屋顶建筑物的最高层应设检查口。当立管上有乙字管偏位时，在乙字管和偏位处的上部应设检查口。立管上检查口的安装高度，一般为距地面 1.0， 并应高出卫生器

13、具上边缘0.15。连接个及个以上的大便器或个及个以上的卫生器具的污水横支管上, 宜设置清扫口。在水流转角小于的排水横管上，应设置检查口或清扫口。 排水横管的直线管段上检查口或清扫口之间的最大距离 vv排水管径清扫口或检查口最大间距（）v清扫附件v清洁废水生活污水含大量悬浮或v（）沉淀物的污水vv清扫口vv检查口vv清扫口vv检查口vv检查口v 排水横管上的清扫口应设置在楼板或地坪上与地面相平。排水管起点的清扫口与垂直于横管的墙面的距离，不得小于。管径小于的排水管上设置的清扫口，口径应与管道同径；管径大于的排水管上的清扫口，其口径可采用。 从排水立管或排出管上的清扫口，至室外检查井中心的最大长度

14、，不应大于下表的规定。v 管径（）以上v 最大长度（） 、排水立管宜采取以下防护措施：每隔 层设置承重支座，使管道重量分散至各承重支座；立管最底部弯头处应设支墩或承重支吊架。、生活污水管道不宜在建筑物内部设检查井。当必须设置时，应采取密闭措施。详见有关地下室排水的叙述排水系统的通气管道排水系统的通气管道 v一通气管的名称通气管为使排水系统内的空气流通，压力稳定，防止器具水封破坏而设置的与大气相通的管道。伸顶通气管从排水立管与最上层排水横支管的连接处，向上垂直延伸至室外作通气用的管道。通气立管系主通气立管，副通气立管和专用通气立管的总称。主通气立管连接环形通气管和排水立管的通气立管。副通气立管仅

15、与环形通气管连接的通气立管。专用通气立管仅连接排水立管的通气立管。器具通气管从卫生器具存水弯出口端接出的通气管段。环形通气管又称辅助通气管，是专指在多个卫生器具的横支管上从始端第一个卫生器具的下游接至通气立管的那一段通气管段。结合通气管排水立管与通气立管相连接通气的管段。v二排水系统的通气方式v1、伸顶通气方式v2、专用通气立管通气方式v3、环形通气管通气方式v4、器具通气管通气方式v5、共用通气立管通气方式v四通气管道安装通气立管通气立管的上端应在最高层卫生器具上边缘或检查口以上，与排水立管的通气部分以斜三通连接或伸出屋面，下端应在最低排水横支管以下以斜三通与排水立管或排水横主管连接。专用通

16、气立管应每隔层、主通气立管应每隔 层设结合通气管与排水立管连接。结合通气管下端宜在排水横支管以下与排水立管以斜三通连接；上端可在卫生器具上边缘以上不小于. 处与通气立管以斜三通连接。、器具通气管和环形通气管 器具通气管应在存水弯出口端，环形通气管应在横支管上最始端的两个卫生器具之间接出，并在支管中心线以上与排水支管呈垂直或连接。器具通气管，环形通气管应在卫生器具上边缘以上不小于. 处，小于. 的上升坡度与通气立管连接。 、排水立管偏位的通气管排水立管与垂直线超过的偏位时，水流在偏位处发生急剧变化，形成偏位管的上部和下部两部分立管 屋面雨水排除屋面雨水排除 一 屋面雨水排水系统屋面雨水排水系统分为外排水系统和内排水系统。（）外排水系统 外排水系统的各组成部分均敷设在室外，适用于多层建筑和大型厂房或库房。由于雨水管道敷设在室外，因此不会造成管道对室内人们活动和存放物品的影响。但屋面排水较分散，当建筑物较大，天沟较长时为保证天沟的坡度，需增加垫层厚度，也增加了屋面的荷载。（）内排水系统 内排水系统是用管道将屋面雨水引入建筑物内部，再通过管道有组织的将雨水排出室外。内排水系统又可分为封闭式系统
