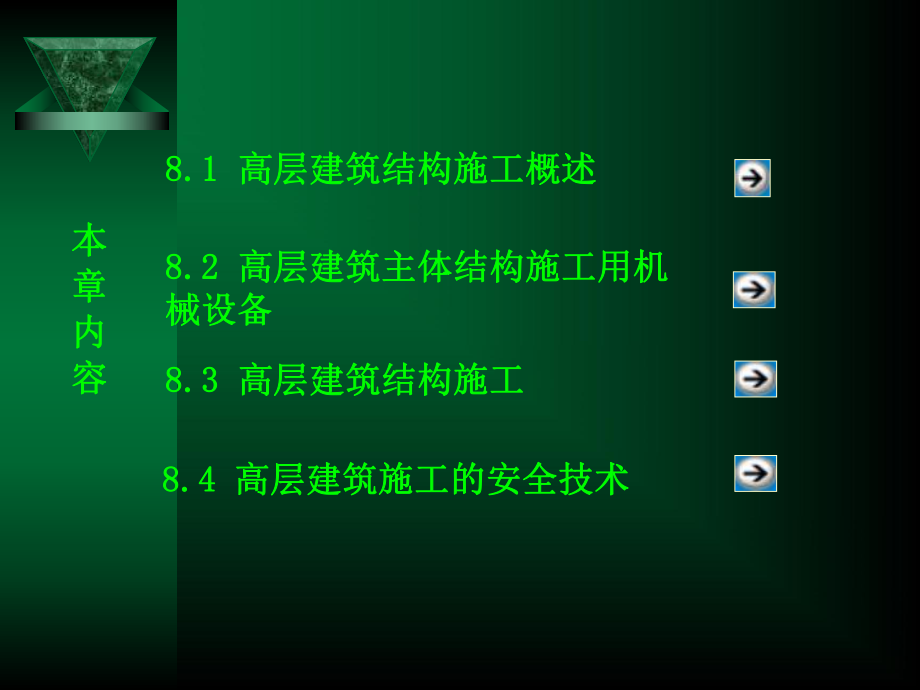

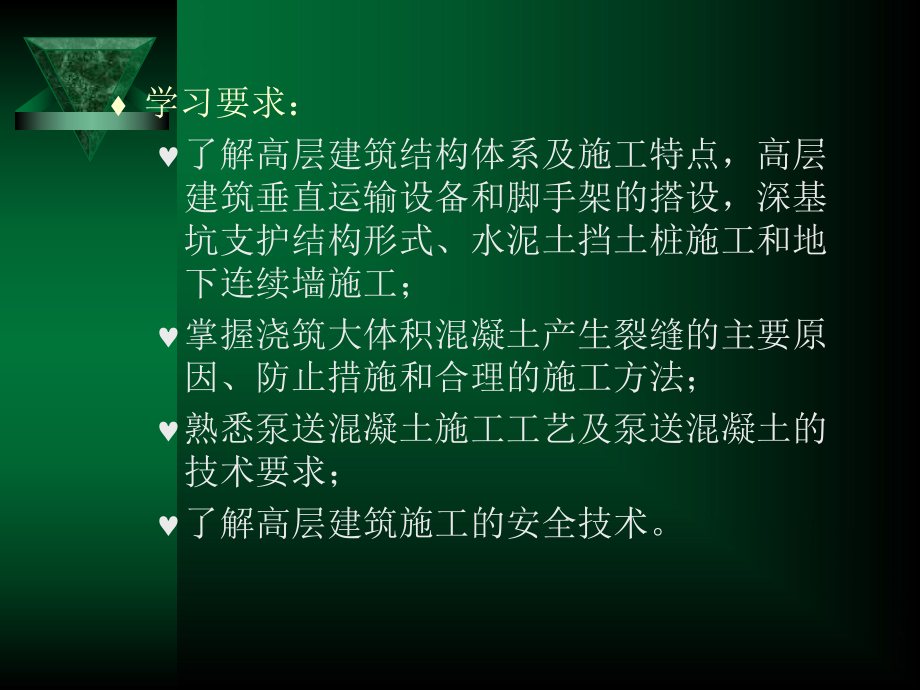

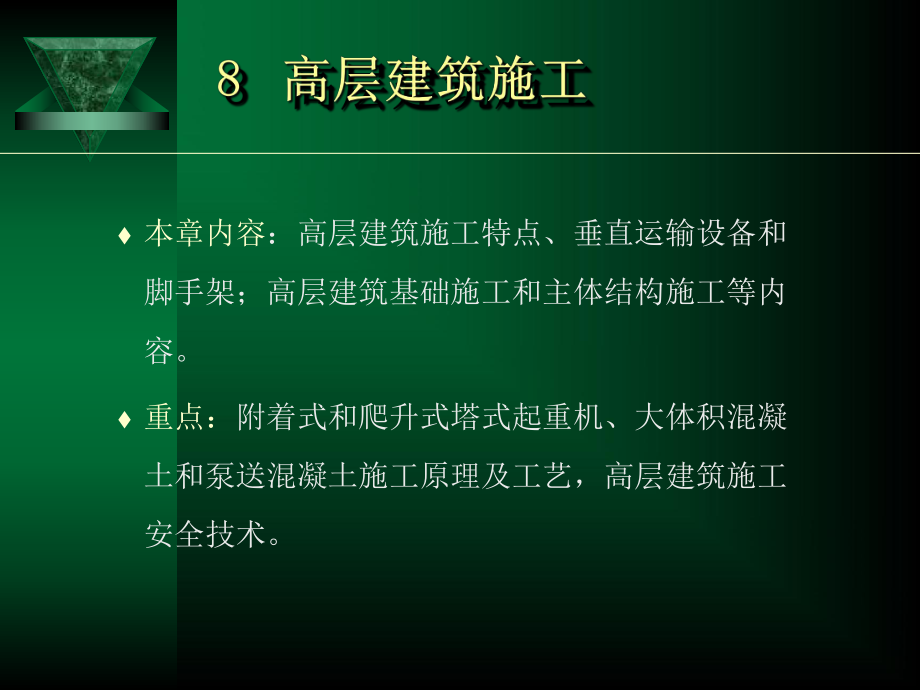

1、t本章内容：高层建筑施工特点、垂直运输设备和脚手架；高层建筑基础施工和主体结构施工等内容。t重点：附着式和爬升式塔式起重机、大体积混凝土和泵送混凝土施工原理及工艺，高层建筑施工安全技术。 t学习要求：了解高层建筑结构体系及施工特点，高层建筑垂直运输设备和脚手架的搭设，深基坑支护结构形式、水泥土挡土桩施工和地下连续墙施工；掌握浇筑大体积混凝土产生裂缝的主要原因、防止措施和合理的施工方法；熟悉泵送混凝土施工工艺及泵送混凝土的技术要求；了解高层建筑施工的安全技术。8.1 8.1 高层建筑结构施工概述高层建筑结构施工概述 8.3 8.3 高层建筑结构施工高层建筑结构施工8.4 8.4 高层建筑施工的安
2、全技术高层建筑施工的安全技术8.2 8.2 高层建筑主体结构施工用机高层建筑主体结构施工用机械设备械设备本本 章章 内内 容容t高层建筑：指10层以上的住宅及总高度超过24m的公共建筑和综合建筑。t高层建筑结构按使用材料划分，主要有钢筋混凝土结构、钢结构、钢-钢筋混凝土组合结构，以钢筋混凝土结构在高层建筑中的应用最为广泛。t高层建筑按结构体系划分，有框架体系、剪力墙体系、框架-剪力墙体系和筒体体系( (图图8.1)8.1)。8（1）框架体系框架体系是我国采用较早的一种梁、板、柱结构体系，其优点是建筑平面布置灵活，可以形成较大的空间，特别适用于各类公共建筑，建筑高度一般不超过60m。但由于侧向刚
3、度差，在高烈度地震区不宜采用。8.1.1 8.1.1 高层建筑的结构体系高层建筑的结构体系 （2）剪力墙体系剪力墙体系是建筑物的内外纵横墙除了承受竖向荷载外，还要承受由水平荷载所引起的弯矩。它承受水平荷载的能力较框架结构强，刚度大，水平位移小，现已成为高层住宅建筑的主体，建筑高度可达150m。但由于承重剪力墙过多，限制了建筑平面的灵活布置。（3）框架剪力墙体系 框架剪力墙体系兼有框架和剪力墙体系的优点。它是在框架结构平面中的适当部位设置钢筋混凝土墙，常用楼梯间、电梯间墙体作为剪力墙而形成框架剪力墙体系。它具有平面布置灵活，能较好地承受水平荷载，且抗震性能好的特点，适用于1530层的高层建筑结构
4、。（4）筒体体系 筒体体系是框架和剪力墙结构发展而成的空间体系，由若干片纵横交错的框架或剪力墙与楼板连接围成的筒状结构。根据其平面布置、组成数量的不同，又可分为框架筒体、筒中筒、组合筒三种体系。筒体结构在抵抗水平力方面具有良好的刚度，并能形成较大的空间，且建筑平面布置灵活。t基础埋置深度大 t垂直运输量大 t浇筑钢筋混凝土工程是高层建筑施工的主导工程 8.1.2 8.1.2 高层建筑施工的特点高层建筑施工的特点 垂直运输设备是高层建筑机械化施工的主导机械，担负着大量的建筑材料、施工设备和施工人员垂直运输任务。目前，我国高层建筑结构施工用垂直运输设备主要有：塔式起重机、混凝土泵和施工电梯。（1）
5、塔式起重机的选择原则t塔吊参数应满足施工要求对塔吊各主要参数应逐项检查，务使所选用塔吊的幅度、起重量、起重力矩和起重吊钩高度等与施工要求相适应；t塔吊的生产效率应满足施工进度要求；8.2.18.2.1塔式起重机塔式起重机8.2.1.18.2.1.1塔式起重机的选择塔式起重机的选择 t充分利用现有机械设备，充分发挥塔吊效能，做到台班费用最省，经济效益好；t选用塔吊要适应施工现场环境要求，便于进场安装、架设和拆除、退场。（2）塔式起重机选择步骤t根据施工对象特点选定塔吊类型；t根据高层建筑的体型、平面尺寸及标准层面积，确定塔吊应具 备的幅度及吊钩高度参数；t根据建筑构件尺寸及质量，确定塔吊起重量和
6、额定起重力矩参数；依据上述参数确定塔吊的型号。t根据施工方法、施工工艺、现场条件及设计要求，确定塔吊单侧或双侧配置方案；t根据计划进度、施工流水段划分及工程量和吊次的计算，确定塔吊配置台数、安装位置及轨道基础走向。 （3）注意事项t在确定塔吊形式及高度时，应考虑塔身的锚固点与建筑物的位置；塔臂的平衡臂是否影响臂架正常回转。t多台塔吊作业条件下，务使彼此互不干扰，处理好相邻塔吊的高度差，防止两塔吊碰撞。t塔吊安装时，应保证顶升套架及锚固环的安装位置正确；同时考虑外脚架的搭设形式与挑出建筑物的距离，以免与下回转塔吊转台尾部回转时相撞。 根据施工经验，下旋轨道塔式起重机用于15层以下的高层建筑；15
7、层以上的高层建筑常选用附着式塔式起重机；30层以上的高层建筑优先考虑采用爬升式塔式起重机。 8.2.1.2 8.2.1.2 附着式塔式起重机和爬升式塔附着式塔式起重机和爬升式塔式起重机式起重机（1）附着式塔式起重机附着式塔式起重机的塔身固定安装在建筑物外侧的钢筋混凝土基础上，随着塔身的升高，每隔20m左右用一套锚固装置与高层建筑结构相连接，以保证塔身的刚度和稳定。一般高度为70-100m，特点是适合狭窄工地施工。 附着式塔吊的锚固装置由套在塔身上的锚固环、附着杆及固定在建筑结构上的锚固支座构成( (图图8.2)8.2)。8t锚固环必须装设在塔身标准节对接处，或设置在水平腹杆断面处；锚固环必须牢
8、固，紧紧地箍紧塔身结构，不得松脱。t建筑物上的锚固支座可安装在柱上或埋设在现浇混凝土墙板内，锚固点应紧靠楼板，其距离以不大于20cm为宜。 附着式塔吊锚固装置的安装与拆卸必须遵守有关安全操作规程的规定，在施工时应特别注意以下几点：t安装和固定附着杆时，必须用经纬仪对塔身结构的垂直度进行检查。t在塔式起重机使用过程中，应经常对锚固装置各个部位及连接件进行检查，如有松动或短缺，应立即加以紧固或补齐。t降落塔身与拆除附着杆系应同步进行，严禁先期拆卸附着杆，再逐节拆卸塔身，以免大风造成塔身扭曲倒毁事故。（2）爬升式塔式起重机 爬升式塔式起重机特别适宜于超高层建筑结构施工。它通过电梯或楼板预留开孔的空间
9、进行爬升，一次可以爬升一层或二层楼；来自塔吊上部的荷载，通过支承系统和楔紧装置传给楼板结构。t根据爬升孔的尺寸和建筑结构特点，确定楼板开孔尺寸，并准备合适的爬升框架；t通过变幅小车，使塔吊起重臂和平衡臂方向平衡，以便塔身平稳爬升；爬升时，起重臂的指向应与液压爬升系统的横梁相垂直，禁止回转臂架；t风速达5级以上时，不得进行爬升作业； 爬升式起重机进行爬升作业时，应注意以下事项：t爬升过程中如有异常响声或出现故障，必须立即停机检查，故障未经排除不得继续爬升作业；t爬升到要求的楼层后，应立即伸出塔身底座的支腿并锚固，并通过爬升框架支承塔吊传来的荷载；t爬升作业完成后，必须经过周密检查，确认无异常后，
10、方可投入正式使用。 施工电梯是安装于高层建筑物外部，供运送施工人员和建筑器材的垂直提升机械。施工电梯主要有两种，即单笼式和双笼式。一般载重量1t，可乘12人；重型可载重2t，可乘24人。 8.2.2 8.2.2 施工电梯施工电梯 使用时应注意以下事项：为使施工电梯充分发挥效能，其安装位置应满足：便于施工人员和物料的集散；便于安装和设置附墙装置；靠近电源，有良好的夜间照明。严格对人货电梯运输的组织与管理。采取施工楼层相对集中，增加作业班次，白天运送人员为主、晚上以运送材料为主等措施，缓解高峰时的运输矛盾。 （1）钢管扣件脚手架 高层建筑钢管扣件脚手架的材料性能和搭拆方法与一般多层脚手架相同，但在
11、搭设高度与立杆间距方面有限制要求：搭设高度在2030m，单根立杆纵距为1.8m；搭设高度在3040m，单根立杆纵距为1.5m；搭设高度在4050m，单根立杆纵距为1.0m。8.2.3 8.2.3 高层建筑施工用脚手架高层建筑施工用脚手架8.2.3.18.2.3.1外墙脚手架外墙脚手架 钢管扣件脚手架的搭设高度大于30m时，应采用钢制可调节连接杆，承受拉力要求不低于6.8kN，并与高层建筑物连接，按下列要求施工：按垂直方向每隔3.6m，水平方向每隔5.4m设置一道连墙杆；按上述位置，在施工中将预埋件埋置在混凝土柱墙、圈梁内，且预埋件应保持上下垂直一线；连墙杆尽量靠近小横杆与立杆的连接处，但不应将
12、小横杆作连墙杆。 (2) 悬挑式外脚手架 悬挑式外脚手架是利用建筑结构外边缘向外伸出的悬挑结 构作支承的脚手架。其关键是悬挑结构必须有足够的强度、刚 度和稳定性，并能将脚手架的荷载传递给建筑结构。 悬挑脚手架适用于下列三种情况：0以下结构工程不能及时回填土，而主体结构必须进行的工程；否则影响工期；高层建筑主体结构四周有裙房，脚手架不能支承在地面上；超高建筑施工时，脚手架搭设高度超过了容许搭设高度，因此将整个脚手架按允许搭设高度分成若干段，每段脚手架支承在建筑结构向外悬挑的结构上。t 将脚手架吊篮的悬挂点固定在建筑物顶部的悬挑装置上，由卷扬机驱动，通过滑轮组和钢丝绳，可使吊篮在建筑物外侧升降，除
13、进行外墙装饰作业外，还能进行建筑设备的安装及外墙清洗等作业。t吊篮脚手架一般由吊篮、支承设施、吊索、滑轮组、升降设备和安全装置组成。t支承设施有两种，一种为由固定挑梁和平衡重组成的支承设施；另一种为可以纵向移动的支承设施。t升降设备为电动驱动机构。 8.2.3.28.2.3.2吊篮脚手架吊篮脚手架 我国高层建筑除少数采用钢结构外，大量的仍采用造价较经济、防火性能好的钢筋混凝土作结构材料。其施工工艺大多采用了结构整体性能好，抗震能力强和造价较低的现浇结构和现浇与预制相结合的结构。根据结构体系不同可以采用高层框架结构施工、大模板施工、滑升模板施工、筒体结构施工及台莫施工工艺等。 8.3.1 8.3
14、.1 高层框架结构的施工高层框架结构的施工 全现浇钢筋混凝土结构施工：主要解决模板组合问题、高强混凝土的制备、泵送和无粘结混凝土的施工问题 现浇柱、预制梁和楼板框架结构的施工：一是先浇柱，后吊装预制的梁、板；二是先吊装预制的梁，后浇柱，最后吊装板。 t高层建筑现浇混凝土的模板工程一般可分为竖向模板和横向模板两类。 竖向模板：主要指剪力墙墙体、框架柱、筒体等模板。 横向模板：主要指钢筋混凝土楼盖施工用模板，除采用传统组合模板散装散拆方法外，目前高层建筑采用了各种类型的台模和隧道模施工。 8.3.2 高层建筑大模板施工 内浇外挂体系：全部纵横剪力墙均用大模板现浇 内浇外砌体系：外墙挂板改为砌砖；内
15、墙用现浇钢筋砼 全现浇体系：适宜16层以上高层，队内隔墙，纵横承重墙均采用大模板现浇钢筋砼。t8.3.3高层建筑液压滑升模板施工：整体性好，质量高，抗震能力强。t施工工艺：滑一浇一，滑三浇一。1-千斤顶； 2-高压油管； 3-支承杆； 4-提升架； 5-上下围圈； 6-模板； 7-桁架； 8-搁栅； 9-铺板； 10-外吊架； 11-内吊架； 12-栏杆； 13-墙体； 14-挑三角架 8.3.4 筒体结构施工t施工特点：标准层多；工程量大；垂直运输多；工期长，需要考虑冬雨季施工。t提模施工：是高层建筑现浇筒体结构的一种施工方法，运用升机板来逐层提升墙、柱和梁的模板，由一层一直到顶层，等整个结
