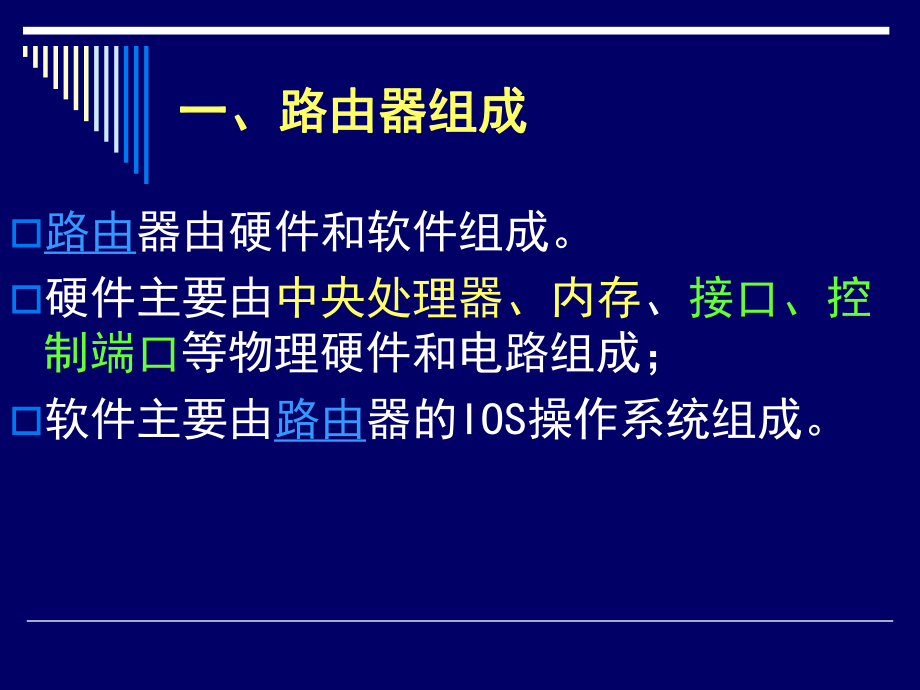

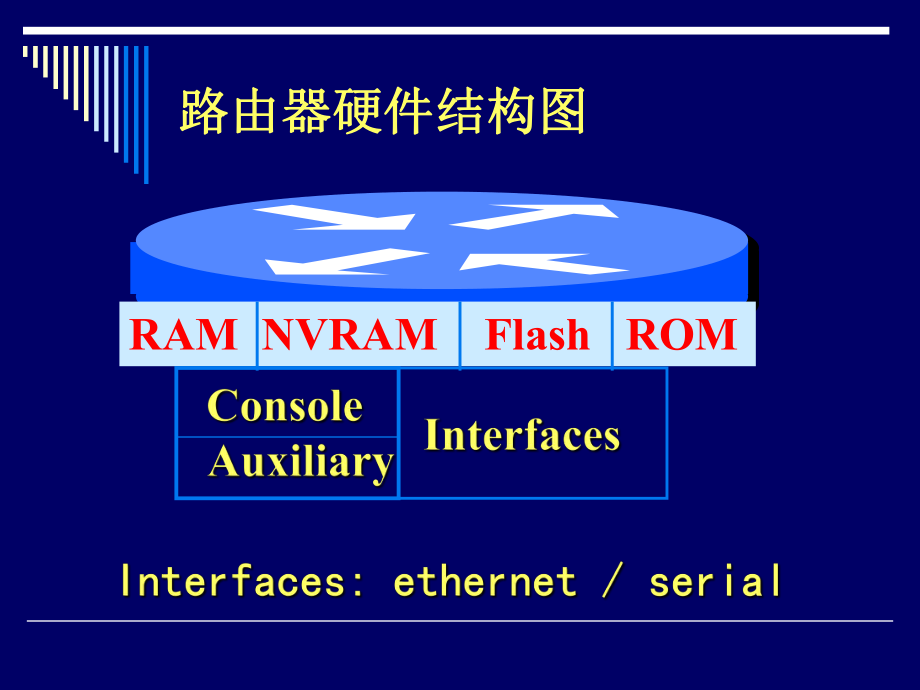

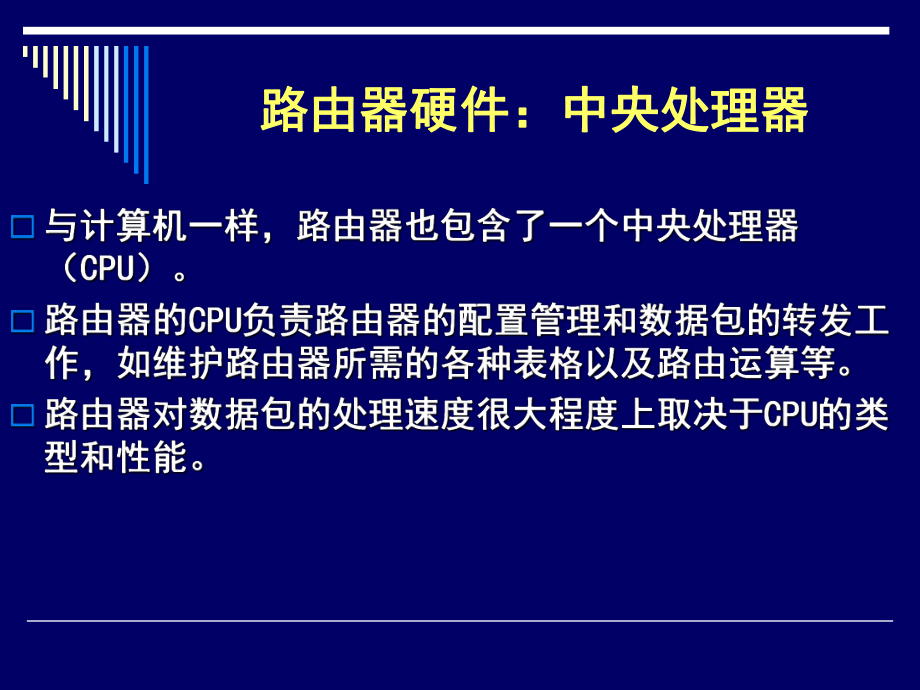

1、一、路由器组成一、路由器组成o路由器由硬件和软件组成。o硬件主要由中央处理器、内存、接口、控制端口等物理硬件和电路组成；o软件主要由路由器的IOS操作系统组成。 路由器硬件结构图路由器硬件结构图RAM NVRAM Flash ROM路由器硬件：中央处理器路由器硬件：中央处理器路由器硬件：内存路由器硬件：内存 只读内存（ROM）在Cisco路由器中的功能与计算机中的ROM相似，主要用于系统初始化等功能。ROM中主要包含： （1）系统加电自检代码（POST），用于检测路由器中各硬件部分 是否完好； （2）系统引导区代码（BootStrap），用于启动路由器并载入IOS 操作系统； （3）备份的IO
2、S操作系统，以便在原有IOS操作系统被删除或破坏 时使用。通常，这个IOS比现运行IOS的版本低一些，但却足 以使路由器启动和工作。顾名思义，ROM是只读存储器，不能修改其中存放的代码。如要进行升级，则要替换ROM芯片。 闪存（Flash）是可读可写的存储器，在系统重新启动或关机之后仍能保存数据。Flash中存放着当前使用中的IOS。事实上，如果Flash容量足够大，甚至可以存放多个操作系统，这在进行IOS升级时十分有用。当不知道新版IOS是否稳定时，可在升级后仍保留旧版IOS，当出现问题时可迅速退回到旧版操作系统，从而避免长时间的网路故障。 路由器硬件：内存路由器硬件：内存o3.非易失性RA
3、M(NVRAM) 非易失性RAM (Nonvolatile RAM)是可读可写的存储器，在系统重新启动或关机之后仍能保存数据。由于NVRAM仅用于保存启动配置文件（Startup-Config），故其容量较小，通常在路由器上只配置32KB128KB大小的NVRAM。同时，NVRAM的速度较快，成本也比较高。路由器硬件：内存路由器硬件：内存RAM也是可读可写的存储器，但它存储的内容在系统重启或关机后将被清除。和计算机中的RAM一样，Cisco路由器中的RAM也是运行期间暂时存放操作系统和数据的存储器，让路由器能迅速访问这些信息。RAM的存取速度优于前面所提到的3种内存的存取速度运行期间，RAM中
4、包含路由表项目、ARP缓冲项目、日志项目和队列中排队等待发送的分组。除此之外，还包括运行配置文件Running-config）、正在执行的代码、IOS操作系统程序和一些临时数据信息。路由器硬件：接口路由器硬件：接口(ethernet/serial )o所有路由器都有接口（所有路由器都有接口（InterfaceInterface），每个接口都有自），每个接口都有自己的名字和编号。己的名字和编号。o一个接口的全名称由它的类型标志与数字编号构成，编一个接口的全名称由它的类型标志与数字编号构成，编号自号自0 0开始。开始。路由器硬件：接口路由器硬件：接口(ethernet/serial )o对于对于接
5、口固定的路由器接口固定的路由器（如（如Cisco 2500Cisco 2500系列）或系列）或 采用采用模块化接口的路由器模块化接口的路由器（如（如Cisco 4700Cisco 4700系）系）, , 在接口的在接口的全名称全名称中，中，只采用一个数字只采用一个数字，并根据，并根据 它们在路由器的物理顺序进行编号，它们在路由器的物理顺序进行编号， 例如例如 Ethernet0Ethernet0 表示表示 第第1 1个个 以太网以太网 接口接口 Serial1 Serial1 表示表示 第第2 2个个 串口串口。路由器硬件：接口路由器硬件：接口o对于支持“在线插拔和删除”或具有动态更改物理接口
6、配置的路由器，其接口全名称中至少包含两个数字.中间用斜杠“/”分割o第第1 1个数字代表插槽编号，个数字代表插槽编号， 第第2 2个数字代表接口卡内的端口编号。个数字代表接口卡内的端口编号。o如Cisco 3600路由器中， serial3/0: 3号插槽上的第1个串口。路由器硬件：接口路由器硬件：接口o对于支持“万用接口处理器（VIP）”的路由器，其接口编号形式为:插槽/端口适配器/端口号o如Cisco 7500系列路由器中，Ethernet4/0/1 4:4号插槽 0:第1个端口适配器 1:第2个以太网接口。 路由器硬件路由器硬件-控制台端口控制台端口(console) 的型号不同，与控制
7、台进行连接的具体接口方式的型号不同，与控制台进行连接的具体接口方式 也不同，有些采用也不同，有些采用DB25DB25连接器连接器DB25FDB25F，有些采用，有些采用 RJ45RJ45连接器。通常，较小的连接器。通常，较小的采用采用RJ45RJ45连接器，而连接器，而 较大的较大的采用采用DB25DB25连接器。连接器。路由器硬件：辅助端口路由器硬件：辅助端口(AuxiliaryAuxiliary) 路由器的启动过程路由器的启动过程o首先运行ROM的程序，进行系统自检和引导，然后读Flash内的IOS，装入DRAM中，并从NVRAM中读入路由器的配置，计算并生成路由表。路由表生成过程路由表生
8、成过程o开机初始化时形成初步路由表o通过与相邻路由器交换路由信息刷新完善路由表四、四、Cisco简介简介o世界上占领先地位的网间网互联技术和产品服务供应商。o1984年成立于加州Menlo Park。o取名于San Francisco全球重要的网络厂商全球重要的网络厂商o交换机份额：35o路由器份额：60oInternet骨干网路由器：80产品系列产品系列o全系列产品满足不同用户的要求Cisco1600Cisco2500Cisco2600Cisco3600Cisco4000As5200/5300As5800Cisco7200Cisco7500Cisco12000路由器产品系列路由器产品系列o部
9、门级：1600、2500o多媒体：2600、3600o企业级：4000、7200o骨干级：7500o电信运营级：12000o访问服务：5200、5300、5800Cisco的 IOSo版本o应用o五种配置方式 五种配置方式五种配置方式o1 1ConsoleConsole口接终端或运行终端仿真软件的微机；口接终端或运行终端仿真软件的微机； o2 2AUXAUX口接口接MODEMMODEM，通过电话线与远方的终端或运行终端仿真软，通过电话线与远方的终端或运行终端仿真软件的微机相连；件的微机相连； o3 3通过通过EthernetEthernet上的上的TFTPTFTP服务器；服务器； o4 4通过
10、通过EthernetEthernet上的上的TELNETTELNET程序；程序； o5 5通过通过EthernetEthernet上的上的SNMPSNMP网管工作站。网管工作站。 强调：但路由器的第一次设置必须通过第一种方式进行,此时终端 的硬件设置如下: o波特率 ：9600 o数据位 ：8 o停止位 ：1 o奇偶校验: 无 实验目的实验目的o（1）了解路由器的基本工作原理。）了解路由器的基本工作原理。o（2）掌握）掌握PC机和路由器的连接方法。机和路由器的连接方法。o（3）掌握路由器的基本配置命令。）掌握路由器的基本配置命令。以太网口以太网口 NIC口口COM1口口Console口口一、通
11、过波特率：波特率：9600 9600 数据位：数据位：8 8停止位：停止位：1 1 无校验，无无校验，无程序程序附件附件通讯通讯超级终端超级终端以太网口以太网口(E0) NIC口口172.16.1X.Z172.16.1X.Y1、登录路由器：、登录路由器： 打开打开IEIE浏览器，在地址栏中输入：浏览器，在地址栏中输入：http:/172.16.x.1http:/172.16.x.1, ,回车后进入实验室登录界面；回车后进入实验室登录界面；2.随意登录一台路由器随意登录一台路由器 ,登录即进入用户模式登录即进入用户模式, ,路由器处于路由器处于 用户命令状态，这时用户可以看路由器的连接状态，访用
12、户命令状态，这时用户可以看路由器的连接状态，访 问其它网络和主机，问其它网络和主机，但不能看到和更改路由器的设置内但不能看到和更改路由器的设置内 容容. .User mode Router# Router(config)# Router privileged mode Figuration mode enable Config term Router(config-if)# Router(config-line)# Router(config-router)# end Disable interface line router exit end 3.3.特权模式：特权模式： Router#Ro
13、uter# 在用户模式下输入在用户模式下输入enable,enable,即进入特权模式。这即进入特权模式。这时不但可以执行所有的用户命令，还可以看到和时不但可以执行所有的用户命令，还可以看到和更改路由器的设置内容。更改路由器的设置内容。 Router enableRouter enable Password: Password: Router#Router#4. 4. 全局模式：在特权模式下输入全局模式：在特权模式下输入configure terminalconfigure terminal, , 即进入特权模式即进入特权模式. . Router# Router# configconfig t
14、erm term Enter configuration commands, one per line. Enter configuration commands, one per line. End with CNTL/Z.End with CNTL/Z. Router(configRouter(config)#)#5.5.局部局部模式：路由器处于局部设置状态，这时可以设置路模式：路由器处于局部设置状态，这时可以设置路 由器某个局部的参数。由器某个局部的参数。Router (config-if)# Router (config-line)#Router (config-router)# 路由
15、器实验配置内容oyourname(config)#hostname cisco2610 /将路由器命名为将路由器命名为cisco2610ocisco2610(config)#no hostname /取消路由器的命名取消路由器的命名oRouter(config)#hostname fashion /将路由器命名为将路由器命名为fashion以太网端口的基本配置以太网端口的基本配置以太网口以太网口(E0) NIC口口172.16.1X.Z172.16.1X.Y路由器实验配置内容以太网端口的基本配置以太网端口的基本配置ofashion(config)# interface fastethernet
16、 0/0 /进入以太网端口配置模式进入以太网端口配置模式ofashion(config-if)# ip address 172.6.1X.Z 255.255.255.0 /设置设置IP地址和子网掩码地址和子网掩码路由器实验配置内容以太网端口的基本配置以太网端口的基本配置ofashion(config-if)# speed 100 /设置端口速率为设置端口速率为100Mbpsofashion(config-if)# duplex full /设置端口为全双工模式设置端口为全双工模式ofashion(config-if)# no shutdown / 开启端口开启端口串口的基本配置串口的基本配置以太网口以太网口(E0) NIC口口172.16.1X.Z172.16.1X.Y串口串口(S0)172.17.1X.Y路由器实验配置内容串口的基本配置串口的基本配置ofashion(config)# interface serial 0/0 /进入串口配置模式进入串口配置模式ofashion(config-if)# ip address 172.17.1X.Y 255.255.255.0/设置设置I
