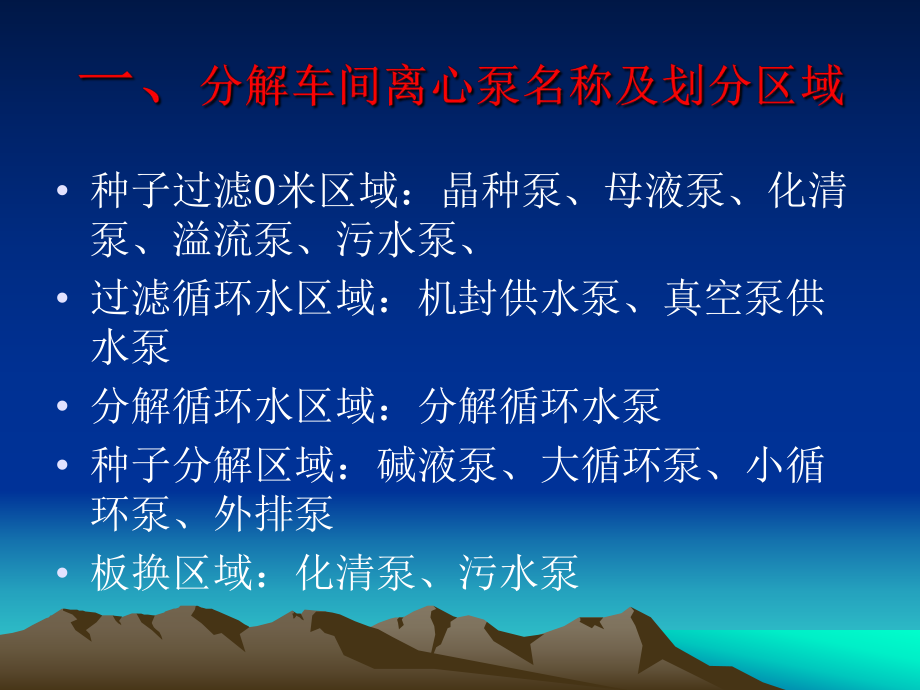

1、 分解车间离心泵的检修工艺常识 一、分解车间离心泵名称及划分区域二、分解车间主要离心泵结构介绍三、检修过程中常见问题及注意事项 种子过滤0米区域：晶种泵、母液泵、化清泵、溢流泵、污水泵、 过滤循环水区域：机封供水泵、真空泵供水泵 分解循环水区域：分解循环水泵 种子分解区域：碱液泵、大循环泵、小循环泵、外排泵 板换区域：化清泵、污水泵 渣浆泵：晶种泵、母液泵、大循环泵、小循环泵、化清泵，以上设备结构组成相同，每台设备过流件包含进出口短接、前泵壳、前护板、蜗壳、叶轮、后护板、后泵壳、填料箱。 水泵：机封供水泵、真空泵供水泵 晶种泵母液泵、冲洗母液泵、化清泵 污水泵 分解循环水泵 过滤循环水泵 晶种
2、泵 母液泵 化清泵 溢流泵1、工具准备：进口短接 41#、30#-32# 扳手泵壳螺栓 46#扳手联轴器柱销 46#扳手护板螺栓 24#扳手、12管钳机封安装螺栓 10#内六角拆卸环螺栓 8#内六角拆卸机封螺栓 内六角5#、4#出口短接 36#、24#-27#手拉葫芦2T、吊装带、吊环、撬棍、钎子、小锤、大锤、活口扳手、剪刀、螺丝刀、自制吊钩、龙门架、内六角、敲击梅花41#46#2、物资准备DN6橡胶条6米，瞬干胶、DN400垫片1个、DN250垫片1个、生料带、橡胶板 检修作业时需要先将进口短接拆除，然后将自制的龙门架放进去挂手拉葫芦将其拉住泵壳让后方可拆卸泵壳。部分进出口短节变径处角度太大
3、导致螺栓无法取出，需将原螺栓用气割割掉重新焊割变径。由于进口短节比较大比较沉拆除短接时先用撬棍将短接撬开将里面的余料放出，将进口短接拆除时一定注意配合避免掉落砸伤脚，拆卸泵壳时先将螺栓松开用撬棍将泵壳撬开放出余料后方可拆卸泵壳由于工艺流程中结疤较多，拆卸蜗壳、护板时可利用斜铁，切不可用蛮力，防止护板上的螺栓孔被撕裂，若前护板与蜗壳无法拆卸时可以倒盘叶轮（先拆卸环）将护板顶出（此做法容易导致机封泄漏）安装低压机封时一定要检查密封面是否完好，一定要保持密封面的清洁，安装时可用干净的卫生纸擦一遍，机封内部的密封条可用稀油润滑，安装完成后切记用机封水打压一下看看是否漏水，不漏即可安装 在吊蜗壳和护板时
4、由于比较重切勿站在下方拉手拉葫芦 在挪运过程中一定要注意配合到位防止倒落砸伤防止挤伤手指 安装时密封胶条接头放在上方，凹槽内涂抹锂基脂将胶条粘住 紧固螺栓时一定紧固到位两边空隙一样，切勿紧偏发生位移，安装时在轴上及螺纹处涂抹锂基脂便于下回拆卸1、工具准备：进口短接 41#、36# 扳手泵壳螺栓 46#扳手联轴器柱销 24#-27#扳手后护板螺栓 46#扳手、机封安装螺栓 10#内六角出口短接 30#-32#电机地脚螺栓 36#扳手泵体地脚螺栓 41#扳手手拉葫芦2T、吊装带、D型扣、撬棍、钎子、小锤、大锤、活口扳手、剪刀、螺丝刀、千斤顶、自制吊钩、龙门架、内六角、钢丝钳2、物资准备DN8橡胶条
5、6米，瞬干胶、DN400垫片1个、DN250垫片1个、DN200垫片1个、生料带、铁丝 根据现场的工艺流程可选择时拆进口短接还是拆电机来进行维修选择拆电机端时先拆除联轴器注销，切记勿将手指深入注销孔内 安装母液泵时将密封胶条接头放在上面，可将凹槽内涂抹锂基脂粘住密封胶条， 因后泵壳连接出口管道下沉，需用千斤顶将后泵壳顶起 因泵壳较重，建议使用2台千斤顶顶住泵壳， 移动电机时首先将手拉葫芦将电机拉住，两人移动电机时配合到位，慢慢将电机移出 拆卸后护板和叶轮时注意要用手拉葫芦，搬运时配合到位，避免掉落砸伤脚部 安装机封时先将用其机封水试压确认无漏后在进行安装 安装时注意泵的地脚螺栓对好，如果发生移
6、位可用千斤顶进行调整 紧固螺栓时一定紧固到位，切勿紧偏发生位移，安装时在轴上及螺纹处涂抹锂基脂便于下回拆卸1、工具准备：进口短接 24#-27#、30#-32# 扳手泵壳螺栓 46#扳手联轴器柱24#扳手护板螺栓 24#扳手、12管钳机封安装螺栓 18#开口扳手出口短接 30#-32#电机地脚螺栓 36#扳手泵体地脚螺栓 41#扳手手拉葫芦2T、吊装带、D型扣、安全带、撬棍、钎子、小锤、大锤、活口扳手、剪刀、螺丝刀、千斤顶、自制吊钩、龙门架、内六角、钢丝钳2、物资准备 DN8橡胶条4米，瞬干胶、DN300垫片1个、DN200垫片1个、DN150橡胶板垫片2块、生料带、 铁丝 根据现场的工艺流程
7、可选择时拆进口短接还是拆电机来进行维修选择拆电机端时先拆除联轴器注销，切记勿将手指深入注销孔内 安装母液泵时将密封胶条接头放在上面，可将凹槽内涂抹锂基脂粘住密封胶条， 因泵壳连接出口管道下沉，需用千斤顶将出口顶起 因泵壳较重，建议使用2台手拉葫芦 移动电机时首先将手拉葫芦将电机拉住，两人移动电机时配合到位，慢慢将电机移出 拆卸后护板和叶轮时注意要用手拉葫芦，搬运时配合到位，避免掉落砸伤脚部 安装机封时先将用其机封水试压确认无漏后在进行安装 安装时注意泵的地脚螺栓对好，如果发生移位可用千斤顶进行调整 紧固螺栓时一定紧固到位，切勿紧偏发生位移，安装时在轴上及螺纹处涂抹锂基脂便于下回拆 该设备进出口
8、阀门经常出现内漏问题，需准备好耐碱手套1、工具准备：进口短接 41#、36# 扳手泵壳螺栓 46#扳手联轴器柱销 24#-27#扳手后护板螺栓 46#扳手、机封安装螺栓 10#内六角出口短接 30#-32#电机地脚螺栓 36#扳手泵体地脚螺栓 41#扳手手拉葫芦2T、吊装带、D型扣、撬棍、钎子、小锤、大锤、活口扳手、剪刀、螺丝刀、千斤顶、自制吊钩、龙门架、内六角、钢丝钳2、物资准备DN8橡胶条6米，瞬干胶、DN400垫片1个、DN250垫片1个、DN200垫片1个、生料带、铁丝检修作业时需要先将进口短接拆除，然后将自制的龙门架放进去挂手拉葫芦将其拉住泵壳让后方可拆卸泵壳。 由于进口短节比较大比
9、较沉拆除短接时先用撬棍将短接撬开将里面的余料放出，将进口短接拆除时一定注意配合避免掉落砸伤脚，拆卸泵壳时先将螺栓松开用撬棍将泵壳撬开放出余料后方可拆卸泵壳 由于工艺流程中结疤较多，拆卸蜗壳、护板时可利用斜铁，切不可用蛮力，防止护板上的螺栓孔被撕裂，若前护板与蜗壳无法拆卸时可以倒盘叶轮（先拆卸环）将护板顶出（此做法容易导致机封泄漏） 安装低压机封时一定要检查密封面是否完好，一定要保持密封面的清洁，安装时可用干净的卫生纸擦一遍，机封内部的密封条可用稀油润滑，安装完成后切记用机封水打压一下看看是否漏水，不漏即可安装 在吊蜗壳和护板时由于比较重切勿站在下方拉手拉葫芦 在挪运过程中一定要注意配合到位防止倒落砸伤防止挤伤手指 安装时密封胶条接头放在上方，凹槽内涂抹锂基脂将胶条粘住
