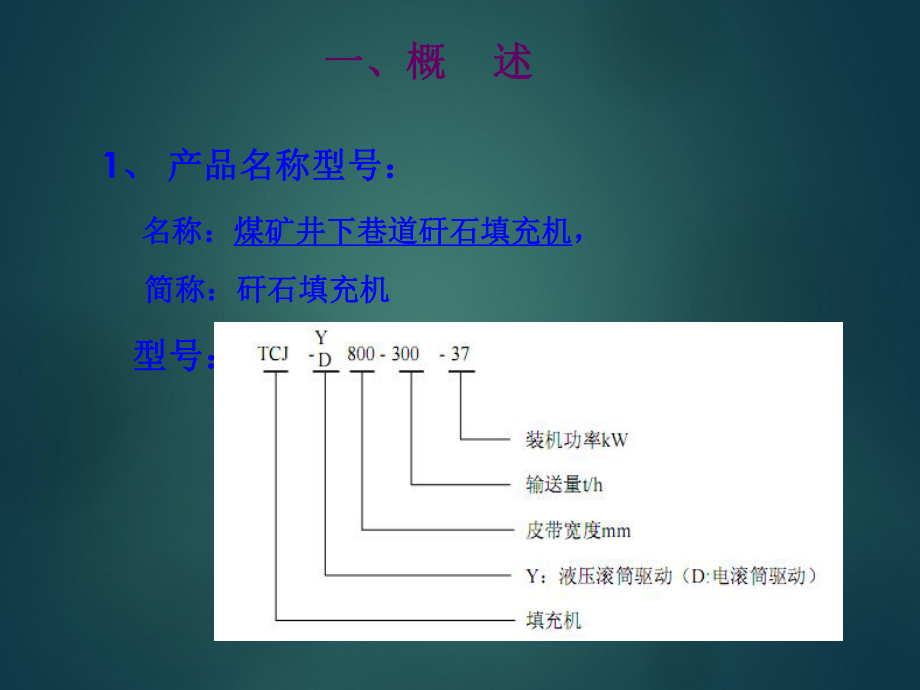

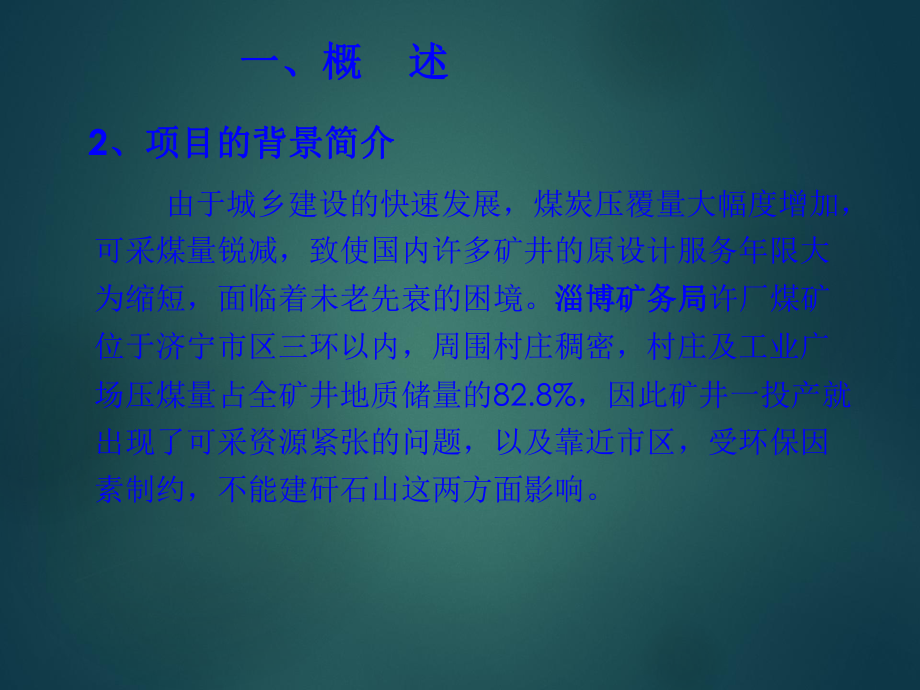

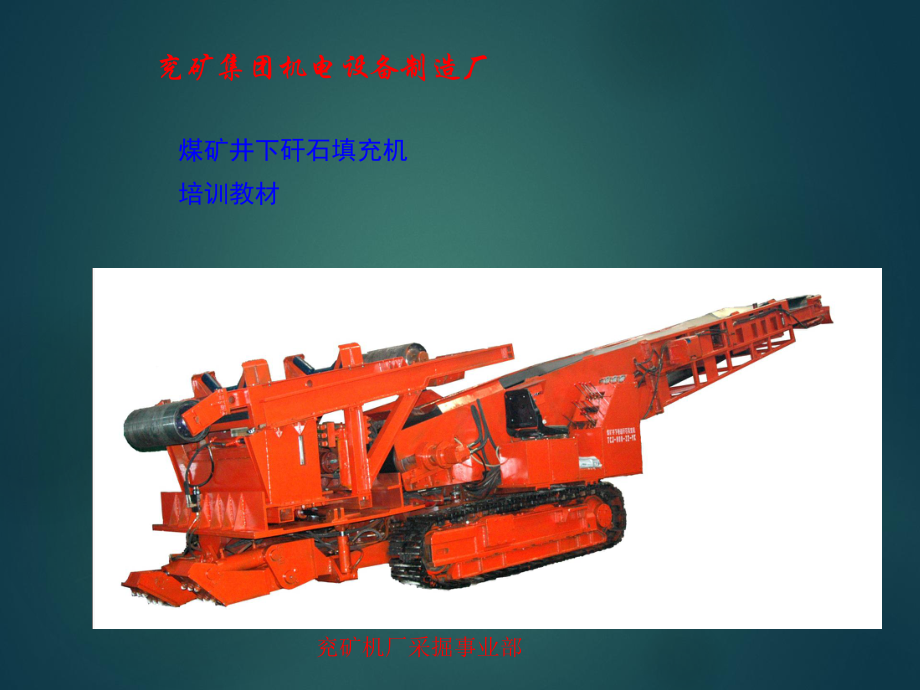

1、兖矿集团机电设备制造厂煤矿井下矸石填充机培训教材兖矿机厂采掘事业部一、概一、概 述述1、 产品名称型号：产品名称型号： 名称：名称：煤矿井下巷道矸石填充机煤矿井下巷道矸石填充机， 简称：矸石填充机简称：矸石填充机型号：型号：（22）一、概一、概 述述 2、项目的背景简介、项目的背景简介 由于城乡建设的快速发展，煤炭压覆量大幅度增加，可采煤量锐减，致使国内许多矿井的原设计服务年限大为缩短，面临着未老先衰的困境。淄博矿务局淄博矿务局许厂煤矿位于济宁市区三环以内，周围村庄稠密，村庄及工业广场压煤量占全矿井地质储量的82.8%，因此矿井一投产就出现了可采资源紧张的问题，以及靠近市区，受环保因素制约，不
2、能建矸石山这两方面影响。一、概一、概 述述 于是就提出了在工矿以及村庄下实行条带开采和串采的方法，并采用采后用矸石填充的新工艺。实现用矸石置换煤、矸石不升井，地面不建矸石山，达到最大限度增大可采储量，同时又满足环保方面的要求，成为许厂煤矿继续解决的重大课题。2005年7月，山东淄博矿务局许厂煤矿委托我们研制一种能实现井下矸石填充的设备，来实现填充式开采，用矸石置换煤。3、样机使用情况、样机使用情况 我们研制的第一台矸石填充机于2006年2月10日至2006年4月15日在淄矿集团许厂煤矿井下工业性试验成功以后，经过进一步的完善升级，使产品性能稳定可靠，适应性强，充填效果好、效率高，目前，整体技术
3、处于国内领先水平已有9台设备分别在淄矿集团许厂和岱庄煤矿、兖矿集团济三煤矿、兴隆庄煤矿、杨村煤矿，太原东山煤矿等投入使用，其中济三矿和许厂煤矿在使用2台。一、概一、概 述述4、主要用途及使用范围、主要用途及使用范围1、煤炭置换开采“三下”煤开采(“三下”指建筑物下、水体下、铁路下)、煤矿井下的工广煤柱开采、优质煤的置换开采。通过在村庄压煤的煤柱下布置专用巷道，充填矸石，同时保证地面的沉降变形在一定范围内，保证建筑物的安全使用，实现用矸石置换煤，既提高了煤炭资源的回收率，又实现了矸石不升井，地面不建矸石山，得到综合的经济效益。2、塌陷控制3、矸石处理4、地面工业垃圾处理一、概一、概 述述u迎头填
4、充示意图u地面和井下迎头面的矸石分别经过井下轨道运输巷、翻罐笼、矸石仓、给煤机等环节输送到胶带输送机上，再经胶带输送机传送给矸石填充机，最后由矸石填充机将矸石抛填到采空巷道内 一、概一、概 述述5、产品特点5.1 填充机装有履带行走部，操作控制按纽和液压操作手柄，可实现前进、后退、制动和转向等动作。5.2 抛射皮带的回转和调高动作采用液压控制，操作液压手柄可实现抛射皮带的高度调整和水平摆动。一、概一、概 述述5.3 送料卸载机构装有液动调平、调偏和调向装置，即使巷道底板左右不平或行走底盘在一定范围内走偏，卸载滚筒也能自动与送料皮带机机头的方向和中心保持一致，使皮带不致跑偏。5.4 填充机退移后
5、，送料皮带机自动张紧部将松弛的皮带自动张紧。二、结构与工作原理二、结构与工作原理2.1总体结构： 矸石填充机与送料皮带运输机配合使用，送料皮带机倒拉，机头部位于巷道入口，填充机送料卸载机构取代皮带机的机尾部，铰接在填充机后部。填充机又包括由受料卸载机构（包括调平机构、调偏机构、调斜机构）、抛射皮带机构、行走部、底架总成、后支撑器、液压系统、电气系统等部分组成。（见附图1）二、结构与工作原理二、结构与工作原理二、结构与工作原理二、结构与工作原理三维截图2.2 工作原理工作原理填充机以送料皮带机为运输工具。送料皮带机反向运转，机头位于巷道口，作为受料端；机尾位于巷道内，作为卸料端。填充机的卸载滚筒
6、组代替送料皮带机的机尾，与送料皮带机的标准H架采用间隙衔接。送料皮带机将矸石运到自移充填部的卸载滚筒，卸载滚筒再将其卸到抛射皮带上，抛填到巷道。抛射皮带可在巷道宽度范围内上下左右摆动，能将整个巷道在宽度范围内填满矸石。当前面填满后，填充机向后退移一个步距（约500mm）。这时，皮带机储带与自动张紧装置能将松弛的皮带自动张紧。2.2 工作原理工作原理如果在退移过程中，行走机构偏离了送料皮带机中心一定距离，就会使其上的卸载滚筒同样偏离这一距离，则送料皮带将在运行中因此而跑偏。这时，通过操纵调偏液压操纵阀手柄，调偏油缸拉动调偏架向跑偏侧偏移，直到将跑偏量完全克服，使皮带恢复正常运转。如果填充机向后退
7、移时与送料皮带机偏移了一定角度，卸载滚筒架在调斜油缸的作用下，绕卸料点转动调整，直至与皮带拉力方向一致。如果巷道底板左右不平，通过操纵调平液压操纵阀手柄，驱动调平千斤顶活塞杆上下动作，调整卸载滚筒水平。总之，通过自动调偏、调向及水平调整，能使卸载滚筒始终与送料皮带机的机头驱动滚筒保持轴线平行，中心相同，方向一致，保证送料皮带机能够正常运行。2.3 主要部件结构主要部件结构 2.3.1送料卸载机构包括调平机构、调偏机构和调斜机构三部分组成。2.3.1 送料卸载机构送料卸载机构2.3.1 送料卸载机构送料卸载机构 调平机构用销轴交接在底架总成的后架上面，通过两个调平油缸可以对调平架进行水平方向的调
8、节；调偏机构安装在调平机构上，通过调偏油缸与调平机构联接，利用调平油缸伸缩动作带动调偏机构在调平机构导轨槽内往复运动，实现调偏动作。调斜机构在调斜油缸的拉动下，可绕铰点旋转达到调斜作用。调斜机构头部装有改向滚筒，起卸载滚筒作用，尾部装有压带滚筒，变坡时还可起到托带作用。 三维截图三维截图2.3.1 送料卸载机构送料卸载机构 调平机构位于底架后上部，有调平架体和调平油缸组成，靠两个同轴的铰接点与底架联接，两铰接点的一侧是调平油缸，调平油缸上端与调平架铰接，下端与底架铰接。这样，控制调平千斤顶的升降，就可以调整调平架的水平。 2.3.1 送料卸载机构送料卸载机构 调偏机构主要有调偏平台、油箱总成、
9、辅助支撑和调偏架等几部分组成。调偏架底部的前后两侧分别有两个支撑轮和两个水平支撑于调平架上的轨道内。调偏千斤顶一端联接调偏架，一端联接调平架，实现调偏动作。调偏架后部设有支撑卸载滚筒转动轮的轨面。2.3.1 送料卸载机构送料卸载机构调斜机构有调斜架体、卸载滚筒、压带滚筒和导向轮组组成。 2.3.2 抛射皮带机构抛射皮带机构抛射皮带机构主要有三部分组成：承载段、连接段和卸载段。2.3.2 抛射皮带机构抛射皮带机构承载段与连接段用螺栓连接成一起；卸载段与连接段通过伸缩油缸连接，且卸载段可以在连接段内的导轨槽内伸缩滑动，滑动的过程中有四个导向轮定位导向； 2.3.2 抛射皮带机构抛射皮带机构承载段的
10、后部装有驱动滚筒（液压驱动或电滚筒驱动都可），前部装有涨紧滚筒和储带滚筒，储带滚筒通过涨紧油缸与连接段连接在一起，且储带滚筒在涨紧油缸的带动下可在承载段内的导轨上前后滑动，通过两油缸的串联动作，实现了抛射皮带正常运转的同时可自由伸缩动作；卸载段的前端下部装有推平装置，推平装置通过推平油缸与卸载段联接，在油缸的推动下推平装置可在卸载段下部的导槽内滑动，实现推平动作；承载段的下部设有交接耳座，通过销轴和升降油缸与回转工作台连接，且能随工作台回转和相对工作台作升降运动。 2.3.3 行走部行走部 行走部主要由定量液压马达、减速机、履带链、涨紧轮组、涨紧油缸、履带架等几部分组成。定量液压马达通过减速机
11、及驱动轮带动履带链实现行走。履带链与履带架体采用滑动摩擦式，简化了结构。2.3.3 行走部行走部行走减速机用高强度螺栓与履带架联接。履带架采用挂钩及一个竖平键与底架总成相联，用12个M24高强度螺栓紧固在底架总成的两侧 。2.3.4 底架总成底架总成 底架总成是整台设备的载体，所有部件都组装在上面，从结构上可分为两部件，前架（回转工作台）、后架，前后架用高强螺栓连接成一体，前架与回转工作台的回转轴承座用螺栓连接在一起，回转工作台通过回转油缸与前架连接，通过回转油缸带动回转工作台回转动作。前架两侧连接行走部，上部通过回转架支撑抛射皮带；后架上部连接受料机构，后部装有两件后支撑器。 2.3.4 底
12、架总成底架总成 回转工作台主要有回转轴承座、回转轴承、回转台和电器主控箱托架等几部分组成。回转工作台用螺栓固定在底架总成的前架上面，上部通过销轴与抛射皮带连接。通过两件回转油缸将回转台上部耳座与前架体上的油缸耳座连接在一起，并通过两回转油缸的前后腔交叉连接动作，带动回转工作台实现回转动作。 2.3.5 液压系统液压系统 液压系统是由油缸（包括：抛射皮带升降油缸、抛射皮带回转油缸、抛射皮带伸缩油缸、推平油缸、调平油缸、调偏油缸、调斜油缸、后支承油缸、履带涨紧油缸） 、马达（包括：行走马达、液压滚筒马达）、操纵台、泵站以及相互联接的油管等组成。 本机液压系统的是一个开式回路系统，系统由一台三联齿轮
13、泵供油，齿轮泵用37kW的风冷电机驱动，系统工作介质为N68抗磨液压油，系统工作压力16MPa。液压系统由一台三联高压齿轮泵供油，齿轮泵用37kW的风冷电机驱动，输出3路压力油，分别供给两组五联换向阀、两联换向阀和单联换向阀，其中两组五联换向阀串联，第一组五联换向阀控制抛射皮带升降油缸、抛射皮带回转油缸、抛射皮带伸缩油缸、矸石推平油缸和履带涨进油缸动作，第二组五联换向阀控制受料卸载机构的调平油缸、调偏油缸、调斜油缸和左右后支承油缸动作，控制方式为手动弹簧复位式操作；2.3.5 液压系统液压系统两联换向阀控制左右行走马达动作，控制方式为弹簧复位式操作；单联联换向阀控制抛射皮带的液压滚筒驱动马达运
14、转，控制方式为手动卡槽定位式操作。履带涨进后采用卡板定位。 进口减速箱，性能优越，高度集成，故障率低，拆装快捷方便。 操纵台上装有换向阀、压力表、油温表，通过操作手柄完成各油缸及液压马达的动作，通过不同的压力表指示，可检测各回路油压状况。 液压系统原理图液压系统原理图液压系统管路图液压系统管路图三、技术参数三、技术参数 3.1 整机参数巷道高度范围： 3 5.5m巷道宽度范围： 3 5.5m巷道倾角： 6 -16输送量： 300t/h物料粒度： 250mm行走速度： 5.5/10 m/min爬坡能力： 18供电电压： 660/1140V外形尺寸： 长宽高(最小尺寸)12860mm2265mm2
