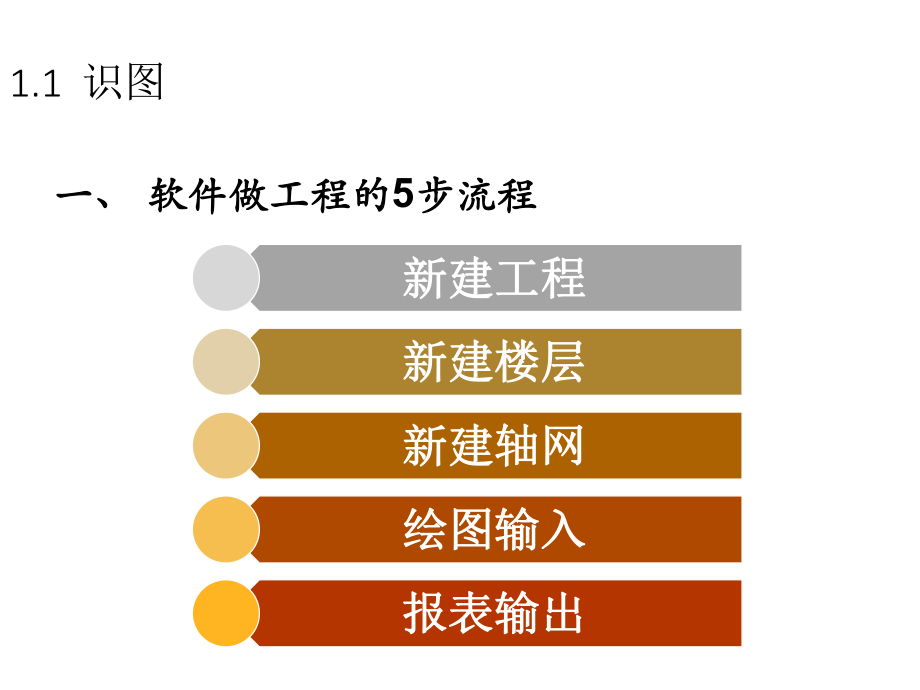

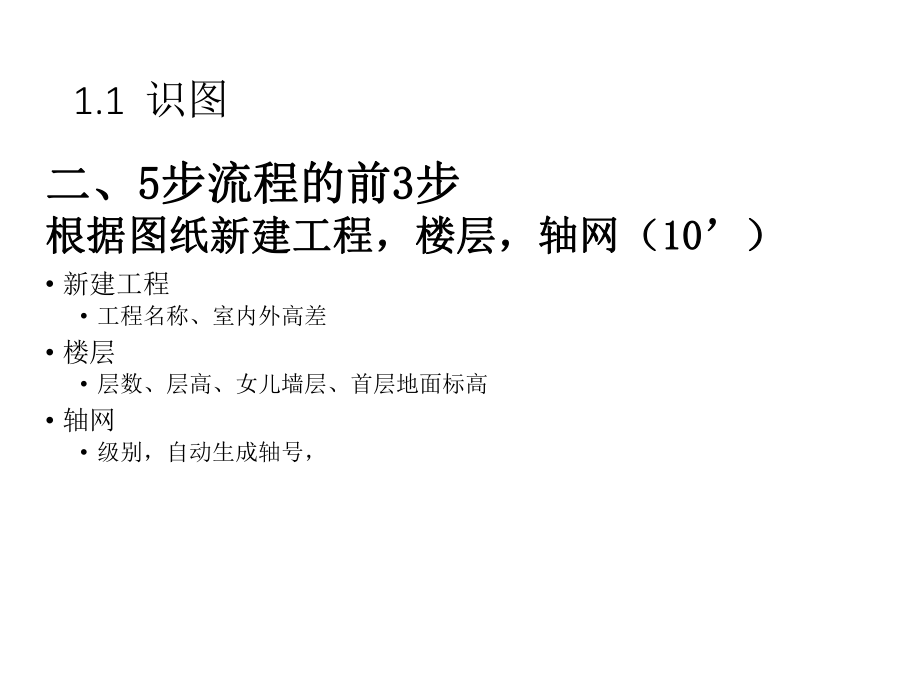

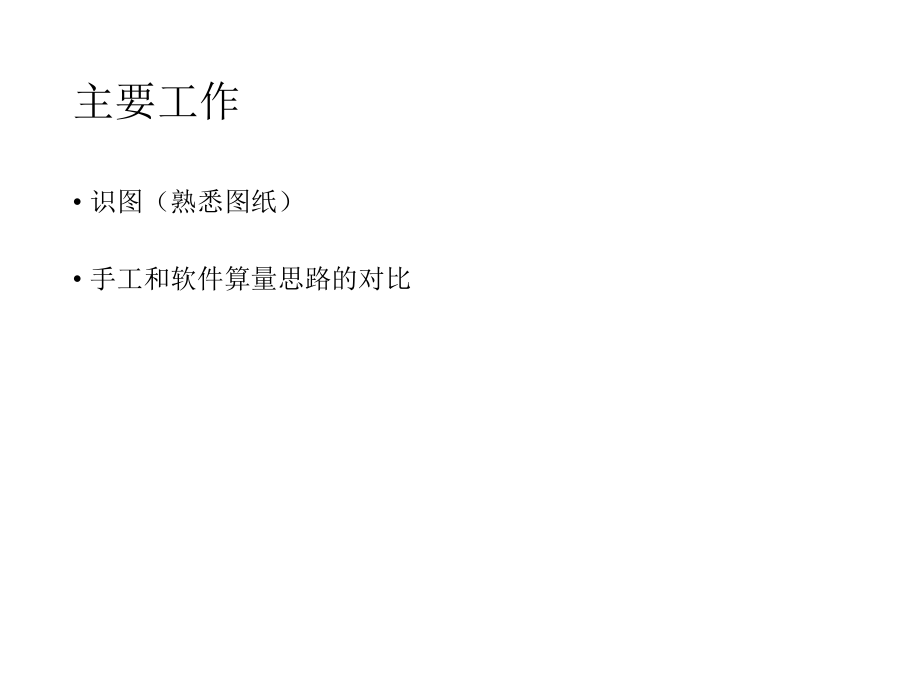

1、主要工作 识图（熟悉图纸） 手工和软件算量思路的对比1.1 识图新建工程新建工程新建楼层新建楼层新建轴网新建轴网绘图输入绘图输入报表输出报表输出一、一、 软件做工程的软件做工程的5步流程步流程1.1 识图 新建工程 工程名称、室内外高差 楼层 层数、层高、女儿墙层、首层地面标高 轴网 级别，自动生成轴号，二、二、5 5步流程的前步流程的前3 3步步根据图纸新建工程，楼层，轴网（根据图纸新建工程，楼层，轴网（1010）为什么要建工程楼层轴网？墙体积墙体积= =墙长墙长 * * 墙高墙高 * * 墙厚墙厚轴网轴网楼层楼层属性定义属性定义1.2 手工与软件的顺序对比手工：基础楼层装修零星软件：楼层基
2、础装修零星为什么软件先做楼层后做基础？单元1：总结 准备工作：前3步：工程，楼层，轴网 手工算量思路软件算量思路完全一致！完全一致！单元2主 体 部 分主要内容1，算量步骤剪力墙剪力墙连梁连梁单梁单梁楼层板楼层板填充墙填充墙门窗洞门窗洞其他构件：楼梯，阳台，飘窗等其他构件：楼梯，阳台，飘窗等2，首层结构部分，首层结构部分3，首层建筑部分，首层建筑部分4，其他楼层，其他楼层女儿墙，压顶，屋面等女儿墙，压顶，屋面等2.1 主体部分的算量步骤一、剪力墙结构的算量步骤：结构：剪力墙，连梁梁，板建筑：填充墙，门窗，阳台，飘窗其他：女儿墙，屋面等零星构件2.1 主体部分的算量步骤二、框架结构的算量步骤是什
3、么？结构：柱（墙），梁，板其他和剪力墙结构一样2.2首层结构部分 剪力墙 一、属性定义：1，名称2，材质3，厚度4，内外墙标志5，模板类型见结施见结施-72.2首层结构部分剪力墙 二、构件做法：套定额、选代码、查询定额库原因：1.筛选2.跨构件处理，少画图多算量3.导入计价2.2结构部分剪力墙 三、画图算量：图纸分析（一）1.结构图与建筑图对比2.确定连梁下是什么材质的墙并标注3.软件处理方法结构图有连梁，建筑图上没有洞2.2结构部分剪力墙 三、画图算量：1.画1-6轴外墙（顺时针画）总结：画图方法（直线，点加长度）四、算量核量： 1-6轴外墙体积总量：（工程量） A轴上1-3轴外墙体积： （
4、工程量）2.2结构部分剪力墙 五、总结：1.属性定义：材质，厚度，内外墙2.构件做法：查询定额库，选对应代码3.画图：图纸分析和画图方法4.核量/对量1. 怎样怎样查看总量2. 怎样查看分量柱核量柱核量2.2结构部分剪力墙 画完首层其他的墙：1.1-6轴内墙2.复制镜像其他单元2.3结构部分连梁、单梁 提示：1.所有连梁都需要定义吗？不需要2.构件做法？套墙子目画图：绘制首层连梁和梁（10）2.4 结构部分现浇板结施-19提示：只做楼层板，其他单独处理画图：楼层板（10）2.4 结构部分现浇板 总结（注意点）：1.属性定义：名称，板厚2.套做法：体积，模板3.画图：按墙/梁自动生成最小板，点画
5、4.核量/对量砼及模板的扣减结构部分总结 构件处理的4步骤属性属性做法（做法（连梁跨构件处理连梁跨构件处理）画图画图核量核量做法的重要性做法的重要性已经完成工程量已经完成工程量30%2.5建筑部分填充墙 建施-6，结施-7画图：首层填充墙（10）2.6建筑部分门窗洞口 建施-2，-3，-6画图：首层普通门窗洞口（10）2.6建筑部分门窗洞口 对量1.门窗的数量2.墙体的体积3.查看三维扣减2.7其他构件楼梯 1，图纸分析： 楼梯要算哪些量混凝土混凝土模板模板面层装修面层装修底面抹灰底面抹灰主体和装修一起做主体和装修一起做少画图多算量少画图多算量2，演示，学员练习，演示，学员练习2.8其他构件阳
6、台 阳台的构件组成阳台板阳台板带型窗带型窗阳台隔户墙阳台隔户墙阳台装修阳台装修1，图纸分析：混凝土体积混凝土体积模板（底模模板（底模+侧模）侧模）阳台栏板阳台栏板混凝土体积混凝土体积模板模板面积面积体积体积（在装修里做）（在装修里做）2，演示，学员练习，演示，学员练习飘窗顶板体积飘窗顶板体积飘窗顶板模板飘窗顶板模板( (顶顶+ +侧）侧）飘窗底板体积飘窗底板体积飘窗底板模板（底飘窗底板模板（底+ +侧）侧）带型窗带型窗栏杆保温保温防水防水涂料涂料抹灰抹灰2.8其他构件飘窗2.8其他构件飘窗飘窗的构件组成飘窗顶板飘窗顶板栏杆栏杆 保温保温涂料涂料1，图纸分析：，图纸分析：混凝土体积混凝土体积模板
7、（底模模板（底模+侧模）侧模）混凝土体积混凝土体积模板模板 防水防水 天棚抹灰天棚抹灰飘窗底板飘窗底板面积面积长度长度带型窗带型窗面积面积保温保温涂料涂料2.8其他构件飘窗2，演示3，学员练习二次结构1. 涉及的构件：GZ（包框柱），过梁，QL （混凝土带）等2. 这些构件怎么处理？首层主体部分总结 算了哪些构件的量？ 构件处理的四步骤： 属性 做法 画图 核量 到目前为止已经完成本工程的50%主体部分其他楼层一、楼层复制： 复制后修改的顺序主体部分其他楼层其它层构件女儿墙女儿墙 内外装修内外装修模板模板1，图纸分析：，图纸分析：混凝土体积混凝土体积模板模板混凝土体积混凝土体积找坡找坡抹灰抹灰
8、压顶压顶防水防水屋面屋面隔热隔热找平找平保温保温 （装修里做）（装修里做） （装修里做）（装修里做）面层面层屋面排水屋面排水2.10其他楼层女儿墙1.图纸中有几处女儿墙？二层顶，18层顶，阳台顶，机房顶2. 注意事项：复制，女儿墙墙高，女儿墙层2.11其他楼层压顶1.图纸中有几处压顶？ 18层女儿墙顶，阳台顶2. 注意事项：压顶标高2.12其他楼层屋面1.图纸中有几处屋面？二层顶，18层顶，阳台顶，机房顶2.注意事项：代码的使用，设置卷边3.屋面排水表格输入其他楼层总结一、楼层复制：修改顺序二、其他楼层1.涉及构件：女儿墙，压顶，屋面（顶层电梯机房屋面），屋面排水2.注意事项：女儿墙层，压顶标
9、高，屋面做法的应用，屋面排水第一天总结 问题一：为什幺做构件做法？1.筛选2.跨构件处理，少画图多算量3.导入计价 工程量已经完成70%单元3基 础 部 分基础部分基础部分构件筏板筏板模板模板土方开挖土方开挖1，图纸分析：，图纸分析：混凝土体积，模板，混凝土体积，模板，防水防水混凝土体积混凝土体积打夯打夯 素土回填素土回填垫层垫层灰土回填灰土回填集水坑集水坑挖土方挖土方防水防水地下室外墙防水地下室外墙防水3.1 基础部分筏板基础1、属性定义：厚度，底标高3.1 基础部分筏板基础2、构件做法：体积，防水地下室防水地下室防水外墙外侧筏外墙外侧筏板平面面积板平面面积斜面斜面面积面积直面直面面积面积底
10、部底部面积面积3.1 基础部分筏板基础3、画图：智能布置 3.1 基础部分筏板基础4 、核量对量：筏板体积：（工程量）模板面积： （工程量）防水面积： （工程量）3.2 基础部分基础垫层注意：1. 垫层智能布置2. 构件做法：砼体积，模板，打钎拍底（原土打夯）3.3基础部分土方开挖注意事项：1.自动生成2.构件做法：开挖和素土回填3.4基础部分灰土回填1.实际工程中的两种灰土回填 横向灰土回填软件计算方法：直接新建灰土回填，修改填土深度，智能布置。 软件会自动考虑灰土回填和素土回填的扣减竖向灰土回填竖向灰土回填 软件的算量方法：1.思路跟手工一样：回填土中心线长度*回填高度（已知）*回填宽度（
11、已知）2.回填土中心线长度的计算：建筑物外周长向外偏移到回填宽度的一半3.计算汇总后抄下长度，在表格输入里套定额子目注意：灰土回填和素土回填的扣减 表格输入套定额，输入负的工程量3.5基础部分地下室防水1.地下室防水怎么算？外墙面装修2.注意什么？外墙防水做到室外地坪，需要调整外墙装修的高度3.6 基础部分集水坑3.6 基础部分集水坑集水坑筏板筏板1，图纸分析：，图纸分析：混凝土体积，混凝土体积，防水防水混凝土体积混凝土体积打夯打夯 垫层垫层集水坑：集水坑：挖土方挖土方防水防水模板，抹灰模板，抹灰3.7 基础部分集水坑集水坑部分的处理步骤：1.新建集水坑处的筏板基础（注意筏板厚度是总高，防水做
12、法）并画上（注意画到外放的边上）2.设置筏板边坡3.集水坑（注意做法模板和抹灰）4.垫层（智能布置）5.土方（基坑土方）总结基础部分防水怎么处理1.筏板基础防水2.地下室防水：外装修3.集水坑防水灰土回填：两种情况此时工程量已经完成了80%单元4装饰装修部分装修分类外装修外装修内装修内装修零星零星 4.1装饰装修-内装修 4.1装饰装修-内装修室内装修地面地面面层面层面层面层垫层垫层找平层找平层防水防水抹灰，涂料抹灰，涂料/块料块料 （防水）（防水） 找平层找平层天棚天棚抹灰，涂料（吊顶）抹灰，涂料（吊顶）抹灰，涂料抹灰，涂料/块料块料踢脚踢脚墙裙墙裙墙面墙面楼面楼面抹灰，涂料抹灰，涂料/块料
13、块料一、列项一、列项 4.1装饰装修-内装修二、做法 4.1装饰装修-内装修二、做法：代码详解软件术语和定额术语的对应 4.1装饰装修-内装修组合成房间 4.1装饰装修-内装修三、画图点画，复制（楼层复制）四、核量算量 4.1装饰装修-内装修总结：1.属性定义：跟手工一致2.构件做法：代码的组合使用 代码：和定额术语一致3. 画图4.核量算量注意：不同墙面处理1、定义2、做法3、代码的详细讲解5、复杂外装的处理方法同内墙装修4.2装饰装修-外装修4、核量对量外装平面，立面的装修变化外装平面，立面的装修变化4.2装饰装修-外装修5、外装修处理：4.2装饰装修-外装修6、女儿墙外装修处理： 女儿墙
14、内外侧装修 压顶的抹灰 核量对量4.3装饰装修-零星构件及其装修一、零星构件 散水、台阶、坡道、场地平整、建筑面积，栏杆，阳台雨棚出水口，厨房、卫生间通风烟道，地下室外墙止水带，空调板外百叶窗，首层外窗安全护栏4.3装饰装修-零星构件及其装修二、零星构件处理：1，建构件画图：散水、台阶、坡道、场地平整、建筑面积2，表格输入：栏杆，阳台雨棚出水口，厨房、卫生间通风烟道，地下室外墙止水带，空调板外百叶窗，首层外窗安全护栏快快准准（与手工进行对比）（与手工进行对比）单元4：装饰装修装修总结：单元5软件其他辅助部分5.1 报表1.每种表格的作用2.常用的报表3.楼层构件做法表如何设置（标号设置）4.完
15、成工程量的100%5.2软件整体性介绍 钢筋导图形，图形导计价 CAD导图总 结总结 软件做工程的思路 构件处理4步骤 构件做法归类 代码使用的注意事项总结1软件做工程的思路1，新建工程：名称，室内外高差2，新建楼层：，新建楼层：层高，层数，首层地面标高层高，层数，首层地面标高3，新建轴网：，新建轴网：级别，轴号自动生成级别，轴号自动生成4，绘图输入，绘图输入首层结构：墙柱梁板楼梯首层结构：墙柱梁板楼梯首层建筑：墙门窗飘窗阳台建筑面积首层建筑：墙门窗飘窗阳台建筑面积其他层主体：楼层复制后，修改的顺序其他层主体：楼层复制后，修改的顺序基础部分：筏板集水坑垫层，防水，土方基础部分：筏板集水坑垫层，
16、防水，土方装修部分：室内（房间），室外，装修部分：室内（房间），室外， 零星构件及装修零星构件及装修顶层构件：女儿墙，压顶，屋面，雨蓬顶层构件：女儿墙，压顶，屋面，雨蓬5，结果输出，结果输出核量对量：查看工程量，查看工程量计算式核量对量：查看工程量，查看工程量计算式报表：常用报表，标号设置报表：常用报表，标号设置总结2构件处理4步骤1，属性：，属性：名称，材质，截面（厚度）名称，材质，截面（厚度）2，做法：，做法：筛选，导计价，少画图多算量筛选，导计价，少画图多算量3，画图：，画图：点画，直线，点加长度，复制镜像修改点画，直线，点加长度，复制镜像修改.4，核量对量：总量，分量，核量对量：总量，分量总结3构件做法的归类 只做主体： 墙，柱，梁，板，门窗， 主体+装修： 阳台，飘窗，楼梯，雨棚，空调板，屋面，房间，基础，垫层，土方总结4构件做法使用的注意事项 构件做法的注意事项 代码和代码可以进行四则运算 代码和数字只能进行乘除运算 直接输数字的需要做到表格输入里
