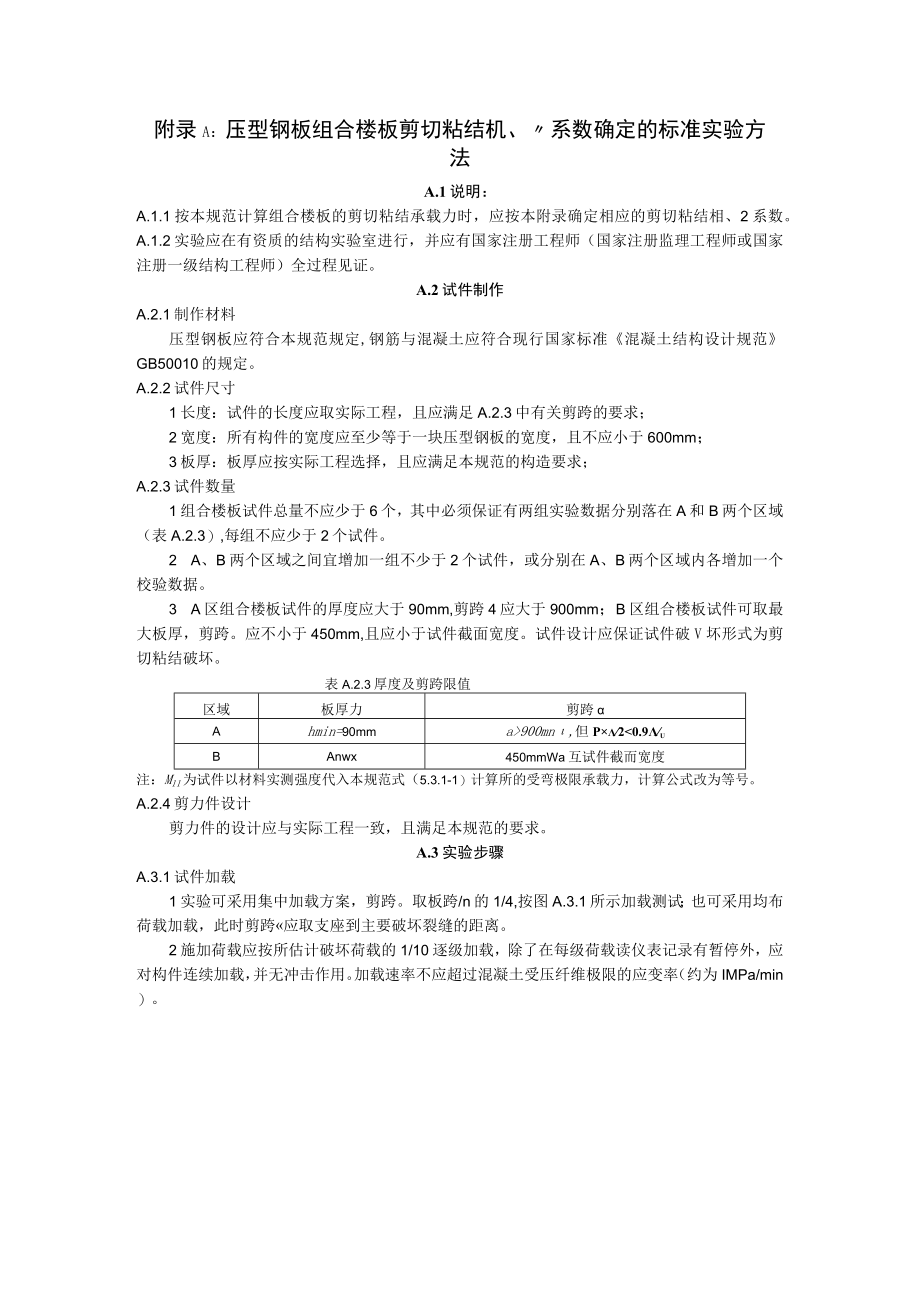

1、附录A:压型钢板组合楼板剪切粘结机、系数确定的标准实验方法A.1说明:A.1.1按本规范计算组合楼板的剪切粘结承载力时,应按本附录确定相应的剪切粘结相、2系数。A.1.2实验应在有资质的结构实验室进行,并应有国家注册工程师(国家注册监理工程师或国家注册一级结构工程师)全过程见证。A.2试件制作A.2.1制作材料压型钢板应符合本规范规定,钢筋与混凝土应符合现行国家标准混凝土结构设计规范GB50010的规定。A.2.2试件尺寸1长度:试件的长度应取实际工程,且应满足A.2.3中有关剪跨的要求;2宽度:所有构件的宽度应至少等于一块压型钢板的宽度,且不应小于600mm;3板厚:板厚应按实际工程选择,且

2、应满足本规范的构造要求;A.2.3试件数量1组合楼板试件总量不应少于6个,其中必须保证有两组实验数据分别落在A和B两个区域(表A.2.3),每组不应少于2个试件。2 A、B两个区域之间宜增加一组不少于2个试件,或分别在A、B两个区域内各增加一个校验数据。3 A区组合楼板试件的厚度应大于90mm,剪跨4应大于900mm;B区组合楼板试件可取最大板厚,剪跨。应不小于450mm,且应小于试件截面宽度。试件设计应保证试件破V坏形式为剪切粘结破坏。表A.2.3厚度及剪跨限值区域板厚力剪跨Ahmin=90mma900mn,但P20.9uBAnwx450mmWa互试件截而宽度注:M11为试件以材料实测强度代

3、入本规范式(5.3.1-1)计算所的受弯极限承载力,计算公式改为等号。A.2.4剪力件设计剪力件的设计应与实际工程一致,且满足本规范的要求。A.3实验步骤A.3.1试件加载1实验可采用集中加载方案,剪跨。取板跨/n的1/4,按图A.3.1所示加载测试;也可采用均布荷载加载,此时剪跨应取支座到主要破坏裂缝的距离。2施加荷载应按所估计破坏荷载的1/10逐级加载,除了在每级荷载读仪表记录有暂停外,应对构件连续加载,并无冲击作用。加载速率不应超过混凝土受压纤维极限的应变率(约为IMPa/min)。,/4P2P2=in41/ZzxZ751IP75Q图A.3.1集中加载实验A.3.2测量精度荷载测试仪器精

4、度应在1%内。跨中变形及钢板与混凝土间的端部滑移在每级荷载作用下测量精度应为0.01mm。A.3.3数据记录对每个试件记录数据不应少于按附表Al、A2的内容,并整理成册。A.4实验结果分析AAl剪切极限承载力应按下式计算:Vn=+遍1(A.4.1)u22式中P实验加载值;gk试件单位长度自重;/n实验时试件支座之间的净距离;试件制作时与支撑条件有关的支撑系数,应按本规范表4.1.10取用。A.4.2剪切粘结相、女系数1按图A.4.2建立坐标系,竖向坐标为/,横向坐标为止也。其中,为剪切她),mt.m极限承载力;从加为组合楼板试件的截面宽度和有效高度;Pa为计算宽度内组合楼板截面压型钢板含钢率;

5、Am为混凝土轴心抗拉强度平均值,可由混凝土立方体抗压强度计算,Am=O3952,/硒为混凝土立方体抗压强度平均值。由实验数据得出的坐标点确定剪切粘结曲线,应采用线性回归分析的方法得到该线的截距由和斜率W1O2回归分析得到的太、如值应分别降低15%得到剪切粘结系数底加值,该值可用于本规范第541条的剪切粘结承载力计算。如果数据分析中有多于8个实验数据,则可分别降低10%。A.4.3当某个实验数据的坐标值一一偏离该组平均值大于15%时,至少应再进行同类型b%h的两个附加实验并应采用两个最低值确定剪切粘结系数。X=挣图A,4.2剪切粘结实验拟合曲线A.5实验结果应用A.5.1设计人应审核确认附表Al

6、、A2原始数据,并应根据原始数据按本规范要求分析得到,小k系数。由实验人分析得到附表A3的剪切粘结相、系数,应用前应得到设计人的确认。A.5.2实验所得到的相、&系数,可用于实验所针对的工程;当用于其他工程时,应满足A53的要求。A.5.3已有实验结果1对以往的实验数据,若是按本附录实验方法得到的数据,且满足本附录A.2.3实验数据的要求,其2系数可用于该工程。2已有的实验数据如未按本附录表A.2.3的要求落入A区和B区,可做补充实验,实验数据至少应有一个落入A区和一个落入B区,同以往数据一起分析人&系数。A.5.4剪力件的影响实验中没有剪力件的实验结果所得到的m.k系数可用于有剪力件的组合楼

7、板设计;有剪力件的实验结果所得到的加、&系数,组合楼板设计中采用的剪力件应与实验采用的剪力件相同。附表Al:组合楼板实验(试件编号:)试件编号试件制作日期压型钢板型号板厚(mm)正截面惯性矩(Cm4)正截面抵抗矩(Cm3)截面面积(cm2)压型钢板高(mm)中心距(mm)实测屈服强度(NZmm2)实测抗拉极限强度(NZmm2)压型钢板的其他说明:如表面锈蚀、镀锌量等。混凝土龄期(d)实测混凝土强度立方体抗压强度平均值力组合楼板试件试件长度(mm)试件宽度(mm)板厚(mm)设计剪跨(mm)组合楼板试件其他说明(如混凝土构件表面质量配筋试件制作时支撑、剪力件、构件图加载图等):注册工程师(签字、

8、注册章)实验负责人(签字)实验单位(公章)附表A2:组合楼板实验(试件编号:)试件编号实验日期实验时板跨度(mm)实验时剪跨(mm)构件自重荷载(kNm2)其他荷载加载实验记录荷载级数荷载值(kN)裂缝(mm)跨中挠度(mm)端部滑移(mm)实验过程及破坏形态等描述(附试件裂缝和破坏照片):注册工程师(签字、注册章)实验负责人(签字)实验单位(公章)附表A3:组合楼板实验数据分析剪切粘结实验拟合曲线:剪切粘结系数:数据分析人校核人数据分析单位(公章)附录B:常用压型钢板组合楼板的剪切粘结m-k系数B.1说明8.1.1 本附录中给出的组合楼板用压型钢板板型的机/系数是规范编制组按本规范附录A进行

9、实验和分析的结果,可供设计人员参考使用。8.1.3 本附录中给出的剪切粘结系数仅适用于对应的压型钢板板型,不得用于其他类型或类似的板型。8.1.4 采用本附录m、k系数计算剪切粘结承载力时,应满足本规范A53的规定。B.2YX75-200-600压型钢板组合楼板m-k系数8.2.1 YX75-200-600压型钢板截面如图B.2.U图B.2.1YX75-200-600压型钢板截面B.2.2采用本附录B.2.3的八2系数设计组合楼板时必须按设置栓钉,栓钉为:当板跨小于270Omm时,采用焊后高度不小于135mm、直径不小于13mm的栓钉;当板跨大于270Omm时,采用焊后高度不小于135mm、直

10、径不小于16mm的栓钉,且一个压型钢板宽度内每边不少于4个,栓钉应穿透压型钢板。B.2.3剪切粘结系数m203.92Nmn;仁0.022。适用板跨度在180Omm360Omm之间。B.3YX76344688压型钢板组合楼板mk系数B.3.1YX76-344-688压型钢板如图B.3.U图B.3.1YX76-344-688压型钢板截面B32采用本附录B.3.3的人Z系数设计组合楼板时必须按设置栓钉,栓钉为:当板跨小于270Omm时,采用焊后高度不小于135mm、直径不小于13mm的栓钉;当板跨大于270Omm时,采用焊后高度不小于135mm、直径不小于16mm的栓钉,且一个压型钢板宽度内每边不少

11、于4个,栓钉应穿透压型钢板。B.3.3剪切粘结系数n=213.25Nmm2;20.0016。适用板跨度在180Omm360Omm之间。B.4DWYX65-170-510压型钢板组合楼板m-k系数1.1.1 DWYX65-170-510压型钢板如图B.4.lo四、,或VY,170f1701170.1510图B.4.1DWYX65-170-510压型钢板截面1.1.2 采用本附录B.4.3的m、k系数设计组合楼板时应按本规范8.3.3设置构造栓钉,栓钉可作为安全储备。1.1.3 剪切粘结系数m=182.25Nmm2;Z=O.1061。适用板跨度在180Omm3600mm之间。8.5 Lysaght

12、-2W压型钢板组合楼板m-k系数8.5.1 LySaght-2W压型钢板如图B.5.1。32/1/8)/305305/,305)915/,图B.5.1Lysaght2W压型钢板截面8.5.2 采用本附录B.5.3的m、k系数设计组合楼板时应按本规范8.3.3设置构造栓钉,栓钉可作为安全储备。8.5.3 剪切粘结系数m=IOI.58Nmr2;k=-0.0001o适用板跨度在180Omm360Omm之间。8.6 Lysaght-3W压型钢板组合楼板m-k系数8.6.1 LySaght-3W压型钢板如图B.6.1。184图B.6.1Lysaght3W压型钢板截面8.6.2 采用本附录B.6.3的m、

13、k系数设计组合楼板时应按本规范8.3.3设置构造栓钉,栓钉可作为安全储备。8.6.3 剪切粘结系m=137.08Nmm2;%=-0.0153。适用板跨度在180Omm360Omm之间。8.7 Lysaght-Bondek压型钢板组合楼板n-k系数8.7.1 LySaght-BOndek压型钢板如图B.7.1图B.7.1LysaghtBondek压型钢板截面8.7.2 采用本附录B.7.3的m、k系数设计组合楼板时应按本规范8.3.3设置构造栓钉,栓钉可作为安全储备。8.7.3 剪切粘结系数2=238.94Nmm2;Z=O.0178。适用板跨度在180Omm360Omm之间。8.8 YJ66-2

14、40-720压型钢板组合楼板m-k系数8.8.1 YJ66-240-720压型钢板如图B.8.1。7i24。240P407P图B.8.1YJ66-240-720压型钢板截面8.8.2 采用本附录B.8.3的人k系数设计组合楼板时应按本规范8.3.3设置构造栓钉,栓钉可作为安全储备。8.8.3 剪切粘结系数m=245.54Nmm2;Z=O.0527。适用板跨度在180Omm360Omm之间。8.9 YJ46-200-600压型钢板组合楼板m-k系数8.9.1 YJ46-200-600压型钢板如图B.9.1。图B.9.lYJ46-200-600压型钢板截面示意图8.9.3 采用本附录B.9.3的m、k系数设计组合楼板时应按本规范8.3.3设置构造栓钉,栓钉可作为安全储备。B94剪切粘结系数根=137.79Nmm2;k=0.0577。适用板跨度在180Omm360Omm之间。附录C钢筋桁架与纤维水泥板底模连接件承载力标准实验方法C.1说明C.1.1按本规范设计钢筋桁架组合楼板当连接件含有螺栓、螺钉时,应按本附录对钢筋桁架与底模的连接件承载力进行实验,实验应在有资质的结构实验室
