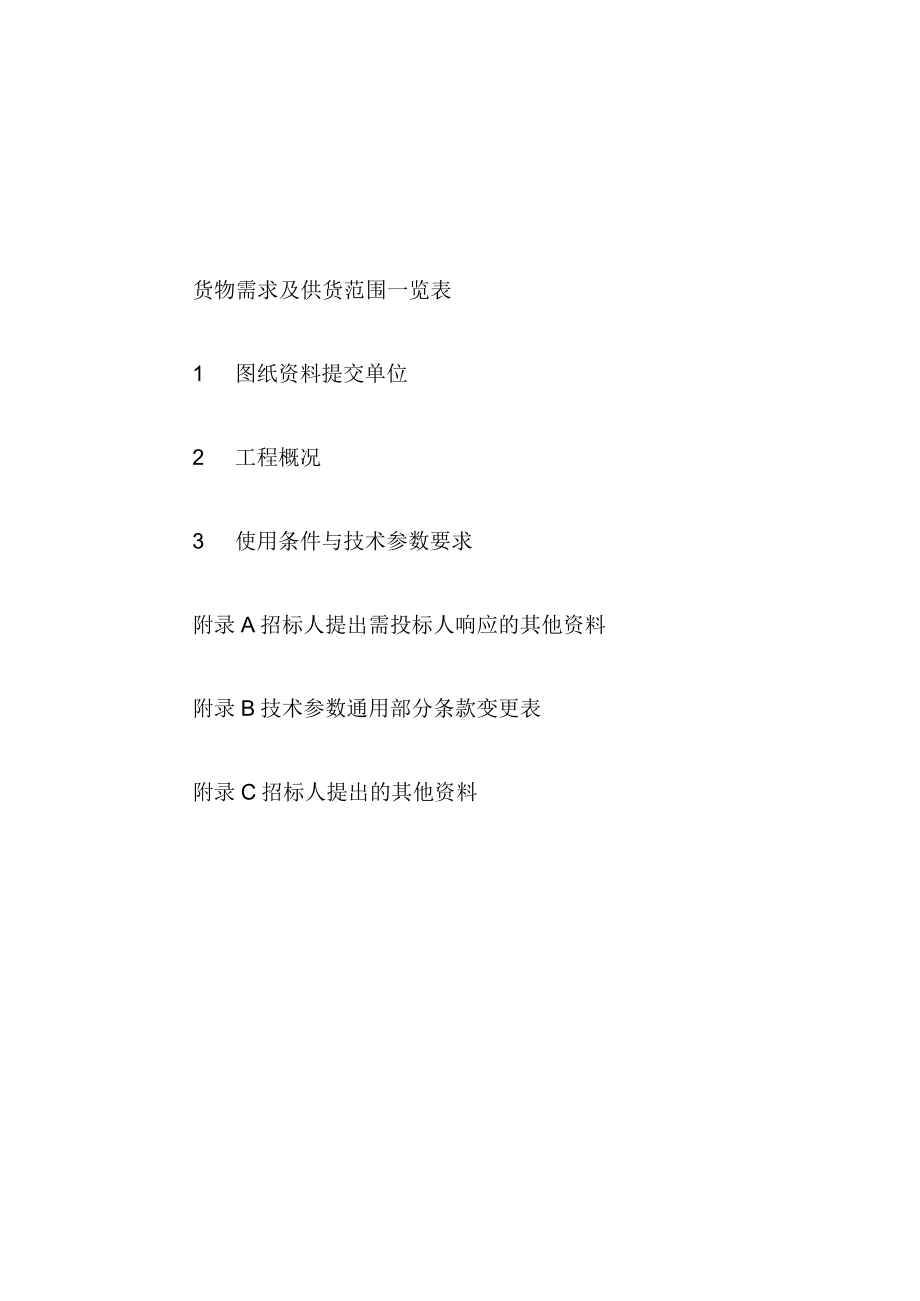

芜湖新兴铸管有限责任公司110kV变电站电气改造工程10kV消弧线圈装置招标文件技术规范专用部分.docx_第2页
第2页 / 共12页
芜湖新兴铸管有限责任公司110kV变电站电气改造工程10kV消弧线圈装置招标文件技术规范专用部分.docx_第3页
第3页 / 共12页
芜湖新兴铸管有限责任公司110kV变电站电气改造工程10kV消弧线圈装置招标文件技术规范专用部分.docx_第4页
第4页 / 共12页
芜湖新兴铸管有限责任公司110kV变电站电气改造工程10kV消弧线圈装置招标文件技术规范专用部分.docx_第5页
第5页 / 共12页
芜湖新兴铸管有限责任公司110kV变电站电气改造工程10kV消弧线圈装置招标文件技术规范专用部分.docx_第6页
第6页 / 共12页
芜湖新兴铸管有限责任公司110kV变电站电气改造工程10kV消弧线圈装置招标文件技术规范专用部分.docx_第7页
第7页 / 共12页
芜湖新兴铸管有限责任公司110kV变电站电气改造工程10kV消弧线圈装置招标文件技术规范专用部分.docx_第8页
第8页 / 共12页
芜湖新兴铸管有限责任公司110kV变电站电气改造工程10kV消弧线圈装置招标文件技术规范专用部分.docx_第9页
第9页 / 共12页
芜湖新兴铸管有限责任公司110kV变电站电气改造工程10kV消弧线圈装置招标文件技术规范专用部分.docx_第10页
第10页 / 共12页
亲,该文档总共12页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《芜湖新兴铸管有限责任公司110kV变电站电气改造工程10kV消弧线圈装置招标文件技术规范专用部分.docx》由会员分享,可在线阅读,更多相关《芜湖新兴铸管有限责任公司110kV变电站电气改造工程10kV消弧线圈装置招标文件技术规范专用部分.docx(12页珍藏版)》请在第壹文秘上搜索。

1、第湖斯找狷卷存簿责修么IlOkV我色绣也务改僮工森WkV将孤旗圈装I貂标攵传(技木加星专用部分)芜湖新移转管有限布限/司2018年2月26。货物需求及供货范围一览表1 图纸资料提交单位2 工程概况3 使用条件与技术参数要求附录A招标人提出需投标人响应的其他资料附录B技术参数通用部分条款变更表附录C招标人提出的其他资料序号设备名称单位项目单位要求投标人响应型式、规格数量型式、规格数量1IOkV干式有载调压消弧线圈台630/10.522IOkV接地变1000-370/10.523控制柜台2表2必备的备品备件、专用工具和仪器仪表供货表序号设备名称单位项目单位要求投标人响应型号和规格数量型号和规格数量

2、12345678表3推荐的备品备件、专用工具和仪器仪表供货表(投标人填写)序号设备名称型号和规格单位数量123451图纸资料提交单位卖方提交的须经确认的图纸资料及其接收单位见表4,卖方向买方最终提供的资料、图纸及试验报告接收单位见表5。表4卖方提交的须经确认的图纸资料及其接收单位提交图纸资料名称接收图纸单位名称、地址、邮编、电话提交份数提交时间认可图最终图说明书试验报告(附电子文档)芜湖新兴铸管有限责任公司31)技术协议签订后I周内,供货商应提供认可图纸2)工程师在收到认可图纸后2周内,应将经确认的1份图纸寄送给供货商3)供货商收到经确认的图纸2周内提出最终图表5卖方向买方最终提供的资料、图纸

3、及试验报告接收单位提交图纸资料名称接收图纸单位名称、地址、邮编、电话交数提交时间技术规范书通用部分表2、表3规定的内容芜湖新兴铸管有限责任公司2产品交货后1周内2 工程概况2.1 项目名称:IIOkV新兴铸管电气改造工程2.2 项目单位:芜湖新兴铸管有限责任公司2.3 工程规模:2组接地变及消弧线圈2.4 工程地址:芜湖新兴铸管厂区内2.5 运输方式:铁路、公路3 使用条件与技术参数要求3.1 使用条件(见表6)表6使用条件参数表序号名称单位招标人要求值投标人保证值1系统标称电压kV102设备最高电压kV123系统接地方式中性点不接地4电源的频率Hz505污秽等级3.4cmkV(10.5kV)

4、6安装点系统短路电流kA407环境温度最高日温度c40最低日温度-25最大日温差258湿度日相对湿度平均值%90月相对湿度平均值909海拔高度m100010太阳辐射强度Mm20.111最大覆冰厚度mm1012最大风速m/s3013耐受地震能力(指水平加速度,安全系数不小于1.67)ms20.2g14安装方式落地15安装场所户外箱式*应考虑最大覆冰和50%最大风速的荷载同时作用。3.2 技术参数表(见表7)投标人应认真逐项填写技术参数响应表中投标人保证值,不能空格,也不能以“响应”两字代替,不允许改动招标人要求值。如有差异,请填写技术差异表。“投标人保证值”应与型式试验报告相符。表7技术参数响应

5、表序号项目需方要求值供方提供值序号项目需方要求值供方提供值1型式或型号1000-370/10.52系统电压等级(kV)103响应时间(ms)304电流调节范围(A)101055电流调节方式6电容电流测量误差+2%7最大残流(A)58脱谐度5-20%9控制方式一控一IO控制器电源D220V11阻尼电阻器电阻值允许误差2%消弧线圈12型式干式13额定电压(kV)1214绝缘水平(kV)额定工频耐受电压(有效值)4215额定雷电全波冲击耐受电压(峰值)7516额定容量(kVA)63017温升限值(K)18噪音(db)5019伏安特性线性范围0110%18冷却方式AN19有载开关型号20厂家21电寿命

6、(万次)2022机械寿命(万次)8023调节级差电流(A)5序号项目需方要求值供方提供值接地变压器24型式干式25额定电压(kV)1026绝缘水平(kV)额定工频耐受电压(方均根值)4227额定雷电全波冲击耐受电压(峰值)7528额定雷电截波冲击耐受电压(峰值)29额定容量(kVA)I(X)O30温升限值(K)31空载损耗(kW)32负载损耗(kW)33零序阻抗每相不大于9C34冷却方式AN35期望寿命(年)30控制器36颜色用户确定37控制屏尺寸(Cm)600800X22603.3 技术差异表(见表8)投标人提供的产品技术规范应与本招标文件中规定的要求一致。若有差异投标人应如实、认真地填写差

7、异值;若无技术差异则视为完全满足本技术规范的要求,且在技术差异表中填写“无差异”。技术差异表序号项目对应条款编号技术招标文件要求差异备注123附录A招标人提出需投标人响应的其他资料Al制造厂应提供的装置主要材料表序号名称型式(型号)厂家消弧线圈、接地变压器I绝缘油2铁芯材料3绕组导线4瓷套阻尼电阻5阻尼电阻材料控制器6电流互感器7电压互感器8交流接触器9直流接触器10大功率可控硅A2销售运行业绩表序号号格型规数的工程名称及合同编号用户单位用户联系人及电话交货时间投运时间备注123456填表要求:1)除备注外,其他表格栏不得漏填,否则视为非有效业绩。2)只填写符合招标文件要求的型号规格及结构的消弧线圈产品销售业绩(高于招标产品电压等级的耦消弧线圈销售业绩单独列表)。3)以投运时间排序。4)提供了用户运行证明的业绩应在备注中注明。A3用户运行证明有效的用户证明文件应符合:1)用户证明文件应由运行单位出具,内容至少应包括产品型号、运行台数、投运时间、运行地点、状态评价等;2)运行的产品应与投标产品型式相同;3)运行时间及运行数量应满足招标文件要求。A4有效的型式试验报告及产品鉴定证书附录B技术参数通用部分条款变更表变更条款页码、款号变更内容原表述变更后表述注:本表是对技术规范“通用部分”的补充和修改,如有冲突,应以本表为准。附录C招标人提出的其他资料
