1、2.3 空间数据结构的类型2.3.1 空间数据结构的概念和类型空间数据结构的概念和类型 空间数据结构空间数据结构 也称为图形数据格式，是指适用于也称为图形数据格式，是指适用于计算机系统存贮、管理和处理的地理图形数据的逻计算机系统存贮、管理和处理的地理图形数据的逻辑结构，是地理实体的空间排列方式和相互关系的辑结构，是地理实体的空间排列方式和相互关系的抽象描述抽象描述。换句话说，是指空间数据以什么形式在换句话说，是指空间数据以什么形式在计算机中存储和管理。计算机中存储和管理。 在地理信息系统中，常用的空间数据结构有两种，即矢量数据结构和栅格数据结构矢量数据结构和栅格数据结构。 常用的空间数据结构常

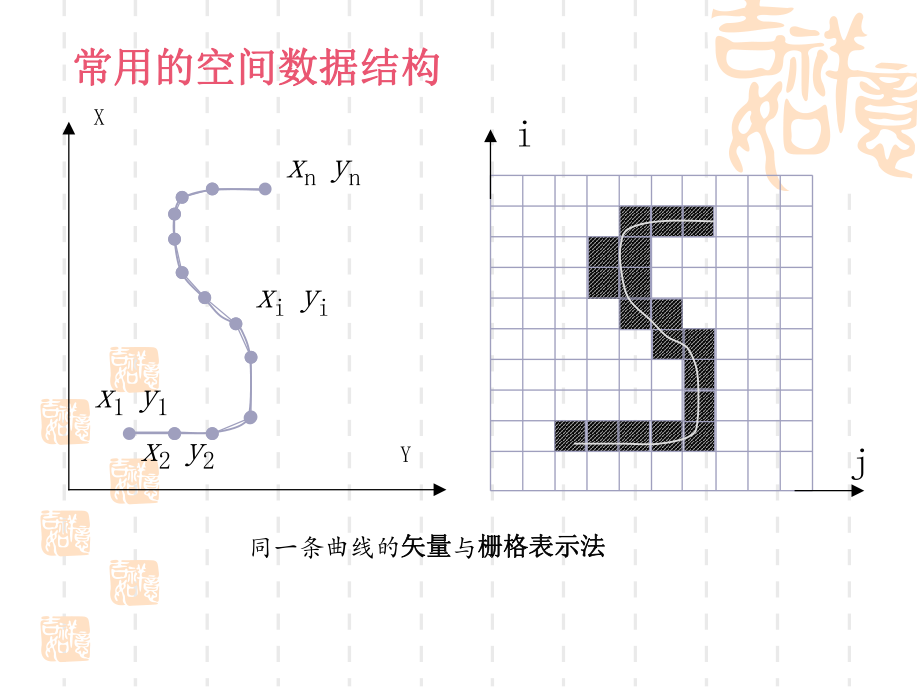

2、用的空间数据结构XYijx1 y1x2 y2xi yixn yn同一条曲线的矢量矢量与栅格表示法栅格表示法 （1） 定义 基于矢量模型的数据结构简称为矢量数据结构。 矢量也叫向量，数学上称“具有大小和方向的量”为向量。 在计算机图形中，相邻两结点间的弧段长度表示大小，弧段两端点的顺序表示方向，因此弧段也是一个直观的矢量。注意：由于坐标空间设为连续，所以允许任意位置、长度和面积的精确定义。 但是，其精度仅受数字化设备的精度和数值记录字长的限制，在一般情况下，比栅格结构精度高得多 。矢量数据模型 对于对于点实体（点实体（0维对象），没有长度和宽度维对象），没有长度和宽度 只只记录其在特定坐标系下的

3、坐标和属性记录其在特定坐标系下的坐标和属性代码代码； 线实体（线实体（1维对象），只有长度没有宽度：维对象），只有长度没有宽度：用一系列足够短的直线首尾相接表示一条用一系列足够短的直线首尾相接表示一条曲线。曲线。 矢量结构中矢量结构中只记录这些小线段的端点坐标，只记录这些小线段的端点坐标，将曲线表示为一个坐标序列，坐标之间认将曲线表示为一个坐标序列，坐标之间认为是以直线段相连，为是以直线段相连，在一定精度范围内可在一定精度范围内可以逼真地表示各种形状的线状地物以逼真地表示各种形状的线状地物 。 “多边形多边形”在地理信息系统中是在地理信息系统中是指一个任指一个任意形状、边界完全闭合的空间区域意

4、形状、边界完全闭合的空间区域。 其边界将整个空间划分为两个部分：包含其边界将整个空间划分为两个部分：包含无穷远点的部分称为外部，另一部分称为无穷远点的部分称为外部，另一部分称为多边形内部多边形内部。 多边形的边界线同线实体一样，可以被看多边形的边界线同线实体一样，可以被看作是由一系列多而短的直线段组成。作是由一系列多而短的直线段组成。 （2） 特点：定位明显，属性隐含定位明显，属性隐含。 （3） 获取方法： 手工数字化法； 手扶跟踪数字化法； 数据结构转换法。矢量数据结构矢量数据结构矢量数据结构分为以下几种矢量数据结构分为以下几种主要类型主要类型 简单数据结构简单数据结构 拓扑数据结构拓扑数据

5、结构 曲面数据结构曲面数据结构1）简单数据结构）简单数据结构 a.面条（面条（Spaghetti方式）方式）在简单数据结构中，空间数据按在简单数据结构中，空间数据按照以基本的空间对象（点、线、多边形）为单位进行单独照以基本的空间对象（点、线、多边形）为单位进行单独组织，不含有拓扑关系数据，最典型的是面条（组织，不含有拓扑关系数据，最典型的是面条（Spaghetti方式）方式） 由多边形边界的由多边形边界的x、y坐标对集合及说明信息组成，是坐标对集合及说明信息组成，是最简单的一种多边形矢量编码，如上图记为以下坐标文件：最简单的一种多边形矢量编码，如上图记为以下坐标文件：10：x1,y1；x2,y

6、2；x3,y3；x4,y4；x5,y5；x6,y6；x7,y7；x8,y8；x9,y9；x10,y10；x11,y11； x1,y1；20：x1,y1；x12,y12；x13,y13；x14,y14；x15,y15；x16,y16；x17,y17；x18,y18；x19,y19；x20,y20；x21,y21；x22,y22；x23,y23；x8,y8；x9,y9；x10,y10；x11,y11； x1,y1；30：x33,y33；x34,y34；x35,y35；x36,y36；x37,y37；x38,y38；x39,y39；x40,y40； x33,y33；40：x19,y19；x20,y2

7、0；x21,y21；x28,y28；x29,y29；x30,y30；x31,y31；x32,y32； x19,y19；50：x21,y21；x22,y22；x23,y23；x8,y8；x7,y7；x6,y6；x24,y24；x25,y25；x26,y26；x27,y27；x28,y28； x21,y21； 特点特点： 1.数据按点、线或多边形为单元组织，数据编排直观，数据按点、线或多边形为单元组织，数据编排直观，数字化操作简单；数字化操作简单； 2每个多边形都以闭合线段存储，多边形之间的公共每个多边形都以闭合线段存储，多边形之间的公共边界被数字化和存储两次，造成数据冗余和不一致；边界被数字化和

8、存储两次，造成数据冗余和不一致； 3点、线和多边形有各自的坐标数据，但没有拓扑数点、线和多边形有各自的坐标数据，但没有拓扑数据，互相之间不关联。据，互相之间不关联。 4. 岛只作为一个单个的图形建造，没有与外包多边形岛只作为一个单个的图形建造，没有与外包多边形的联系；的联系； 5不易检查拓扑错误。这种方法可用于简单的粗精度不易检查拓扑错误。这种方法可用于简单的粗精度制图系统中制图系统中 2）拓扑数据结）拓扑数据结构构 拓扑型数据结构由拓扑型数据结构由弧段坐标文件、结点文弧段坐标文件、结点文件和多边形文件等一系列含拓扑关系的数件和多边形文件等一系列含拓扑关系的数据文件组成据文件组成。结点文件由结

9、点记录组成，存贮每个结点的结点号、结点坐标及与该结点连接的弧段等弧段坐标文件存贮组成弧段的点的坐标弧段文件由弧记录组成，存贮弧段的起止结点号和左右多边形号；多边形文件由多边形记录组成，存贮多边形号、组成多边形的弧段号以及多边形的周长、面积、中心点坐标。 DIME(双重独立坐标地图编码，双重独立坐标地图编码，Dual Independent Map Encoding)编码系统编码系统 DIME是美国人口调查局在人口调查的基础上发展起来的，它通过有向编码建立了多边形、边界、节点之间的拓扑关系，DIME编码成为其它拓扑编码结构的基础 拓扑整合的地理编码和参考系统（拓扑整合的地理编码和参考系统（TIG

10、ER) 多边形转换器（多边形转换器（POLYVRT） 特点： 点是相互独立的，点连成线，线构成面。 每条线始于起始结点（FN），止于终止结点（TN）并与左右多边形（LP和RP）相邻接。 构成多边形的线又称为链段或弧段，两条以上的弧段相交的点成为结点，由一条弧段组成的多边形成为岛，多边形图中不含岛的多边形称为简单多边形，表示单连通区域；含岛区的多边形成为复合多边形，表示复连通区域。 在这种数据结构中，弧段或链段是数据组织的基本对象。 拓扑数据结构最重要的技术特征和贡献是拓扑数据结构最重要的技术特征和贡献是具有拓扑编辑功能。具有拓扑编辑功能。 拓扑编辑功能拓扑编辑功能包括包括多边形连接编辑多边形连

11、接编辑和和结点结点连接编辑连接编辑a.多边形连接编辑多边形连接编辑弧段号起点 终点左多边形右多边形a2N2N40p4a7N3N4p4p3a8N2N3p4p2弧段号起点 终点左多边形 右多边形a2N2N40p4a7N4N3p3p4a8N3N2p2p4弧段号起点 终点左多边形右多边形a2N2N40p4a8N4N3p3p4a7N3N2p2p4N1N3N5N2N4P2P1P4P3 如果依照上述顺序连接的结点不能自行闭合，或者出现记录缺损或记录多余等情况，则表示弧段文件有错，必须改正出错的记录。直到所有多边形都经过编辑和改正，再转入结点连接编辑。b.结点连接编辑结点连接编辑N1N3N5N2N4P2P1P

12、4P3弧段号起点终点左多边形右多边形a8N2N3p4p2a6N3N5p3p1a7N3N4p4p3a5N1N3p2p1弧段号起点终点左多边形右多边形a8N2N3p4p2a6N5N3p1p3a7N4N3p3p4a5N1N3p2p1弧段号起点终点左多边形右多边形a5N1N3p2p1a6N5N3p1p3a7N4N3p3p4a8N2N3p4p2 如果依照上述顺序连接的多边形不能首尾呼应，或者出现记录缺损或记录多余等情况，同样也表示弧段文件有错，必须改正出错的记录。直到结点都经过编辑和改正，才能将该弧段文件和多边形文件的自动生成以及数据库的建立。3）曲面数据结构）曲面数据结构 曲面是指连续分布现象的覆盖表

13、面，具有曲面是指连续分布现象的覆盖表面，具有这种覆盖表面的要素有地形、降水量、温这种覆盖表面的要素有地形、降水量、温度、磁场等。表示和存储这些要素的基本度、磁场等。表示和存储这些要素的基本要求是必须便于连续现象在任一点的内插要求是必须便于连续现象在任一点的内插计算，因此经常采用不规则三角网来拟合计算，因此经常采用不规则三角网来拟合连续分布现象的覆盖表面，称为连续分布现象的覆盖表面，称为TIN（Triangulated Irregular Network）数据）数据结构结构34271865 这种基于这种基于TIN的曲面数据结构，通常用于数的曲面数据结构，通常用于数字地形的表示，或者按照曲面要素的

14、实测字地形的表示，或者按照曲面要素的实测点分布，将它们连成三角网，三角网中每点分布，将它们连成三角网，三角网中每个三角形要求尽量接近等边形状，并保证个三角形要求尽量接近等边形状，并保证由最邻近的点构成的三角形，即三角形的由最邻近的点构成的三角形，即三角形的边长之和最小。边长之和最小。在所有可能的三角网中，在所有可能的三角网中，狄洛尼（狄洛尼（Delaunay）三角网在地形拟合方）三角网在地形拟合方面表现最为出色。面表现最为出色。 狄洛尼（狄洛尼（Delaunay）三角网）三角网：为相互邻接：为相互邻接且互相不重叠的三角形的集合，每一个三且互相不重叠的三角形的集合，每一个三角形的外接圆内不含其他

15、的点。角形的外接圆内不含其他的点。 狄洛尼三角形外接圆不包含其他点的特性狄洛尼三角形外接圆不包含其他点的特性被用作从一系列不重合的平面点建立狄洛被用作从一系列不重合的平面点建立狄洛尼三角网的基本法则，可以称为尼三角网的基本法则，可以称为狄洛尼法狄洛尼法则则狄洛尼三角网的构建：狄洛尼三角网的构建：（三角网生长法）（三角网生长法） Delaunay三角网的特性 其Delaunay三角网是唯一的； 三角网的外边界构成了点集P的凸多边形“外壳”； 没有任何点在三角形的外接圆内部，反之，如果一个三角网满足此条件，那么它就是Delaunay三角网； 如果将三角网中的每个三角形的最小角进行升序排列，则Del

16、aunay三角网的排列得到的数值最大，从这个意义上说， Delaunay三角网是“最接近于规则化”的三角网。（等边三角形） 34271865三角形的标识码相邻三角形三角形顶点顶点坐标和特征值1231st2st3stX1，y1，z1X2，y2，z2X3，y3，z3ABCD127ABCD泰森多边形（Thiessen Polygon） 弗若洛依图（弗若洛依图（Voronoi Diagram）在二维空间中）在二维空间中也称泰森多边形（也称泰森多边形（Thiessen Polygon）。）。 区域D上有n个离散点Pi(Xi,Yi)(i=1,2,n),若将D用一组直线段分成n个互相邻接的多边形,满足: 1)每个多边形内含且仅含一个离散点 2)D中任意一点P(X,Y)若位于Pi所在的多边形内,则满足 由以上定义可知,泰森多边形泰森多边形的分法是唯一的;每个泰森多边形泰森多边形均是凸多边形;任意两个泰森多边形泰森多边形不存在公共区域。从左图中可以看出来，将泰森多边形中各已知点(参考点)相连形成的一个三角形网，该三角形网是泰森多边形的对偶图，它被称为狄洛尼三角网（D-TIN）。 用狄洛尼三角网构建泰森多
