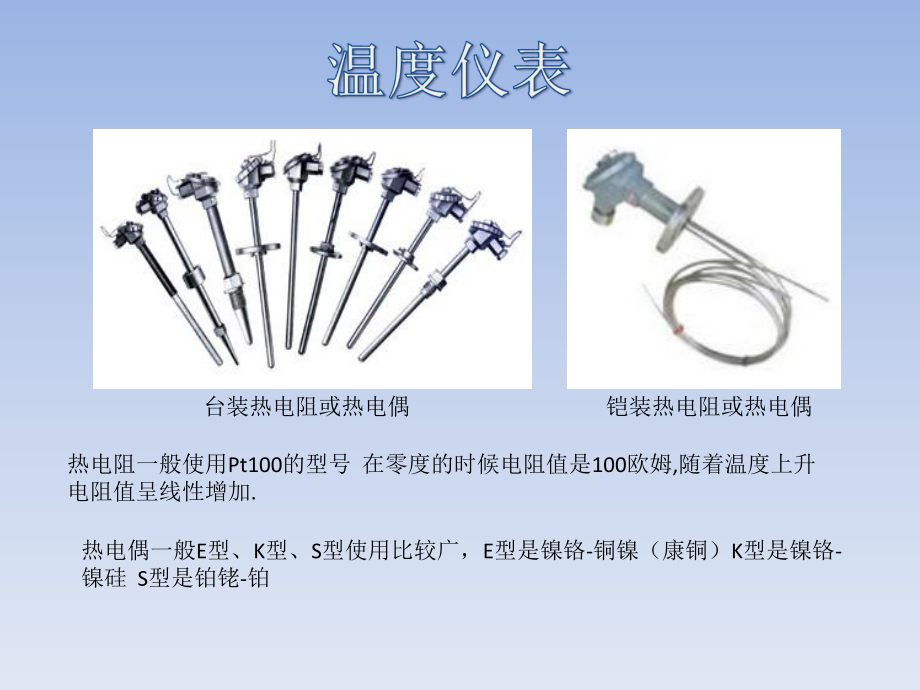

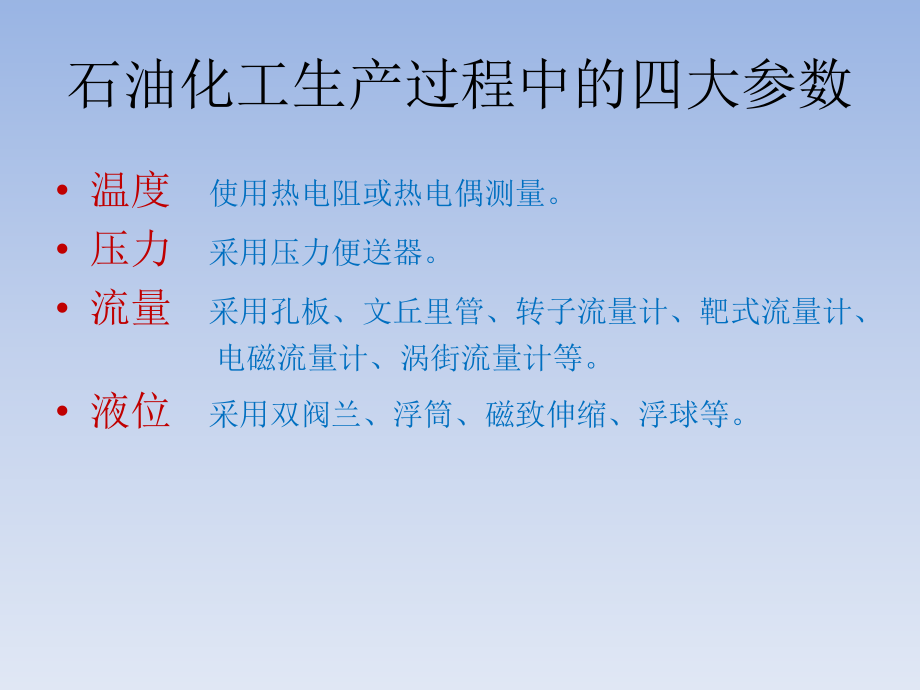

1、自动化仪表的基础知识石油化工生产过程中的四大参数 温度 使用热电阻或热电偶测量。 压力 采用压力便送器。 流量 采用孔板、文丘里管、转子流量计、靶式流量计、 电磁流量计、涡街流量计等。 液位 采用双阀兰、浮筒、磁致伸缩、浮球等。台装热电阻或热电偶铠装热电阻或热电偶热电阻一般使用Pt100的型号 在零度的时候电阻值是100欧姆,随着温度上升电阻值呈线性增加.热电偶一般E型、K型、S型使用比较广，E型是镍铬-铜镍（康铜）K型是镍铬-镍硅 S型是铂铑-铂 有电容式、可控硅式等，不管采用什么样的原理结构是一样的都是通过膜片将压力传导进膜合里进行压力转换的。一般情况下要求孔板安装直管段为前10D后5D用
2、的最广的流量仪表孔板的测量原理与直管段金属管转子流量计该表要求必须垂直安转，由于该表的浮子是带磁性的所以在使用的时候最容易出的故障就是浮子沾满铁屑使浮子失效，测量小流量的时候使用的最多。靶式流量计靶式流量计的测量精度要差但是它很适合测量原油和渣油这样的高粘性介质,这是其它测量仪表所不具备的特性。双法兰液位变送器使用最广泛的一种液位 测量仪表,该仪表适用温 度不高得场合。该表的测量 原理就是通 过液体的压强计算公式 得出来的，压强通过该 表可以测量出来，所以 液位就知道了。浮筒型液位计浮筒型液位计主要使用在量程跨度在2米以内,高温、高压、负压等环境下的液位或界位的测量上。该液位计使用也是比较广泛的一种液位计。 调节阀的种类比较多,不同的工况对调节阀的需求也是不一样的,调节阀的选用是由工艺条件决定的。精小型调节阀双座调节阀两位式球阀阀门定位器自立式调节阀三通阀电动阀笼式调节阀电子式蝶阀隔膜式调节阀PID 控制原理PID算式调整的曲线
