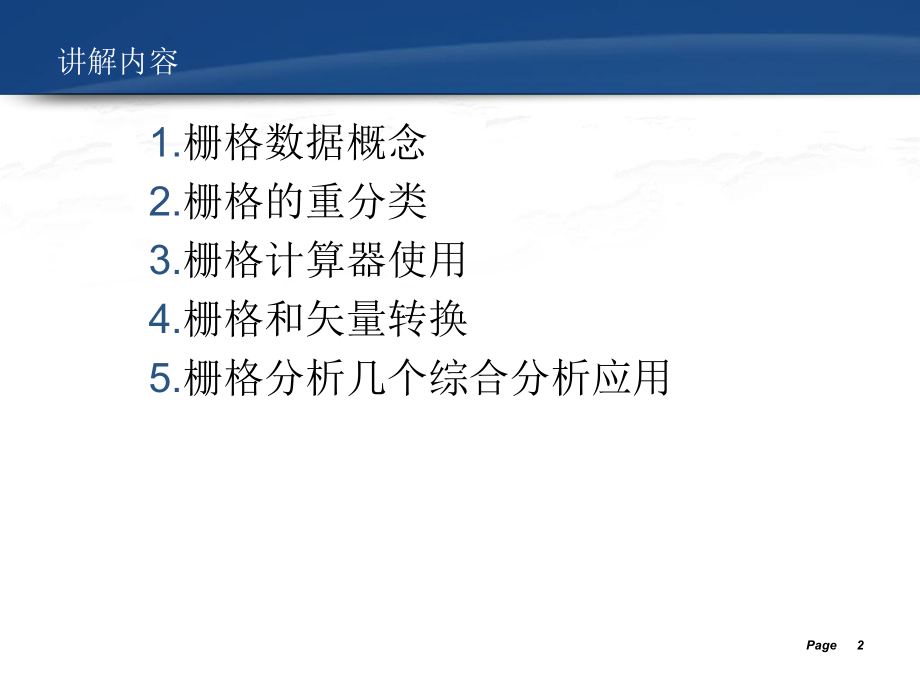

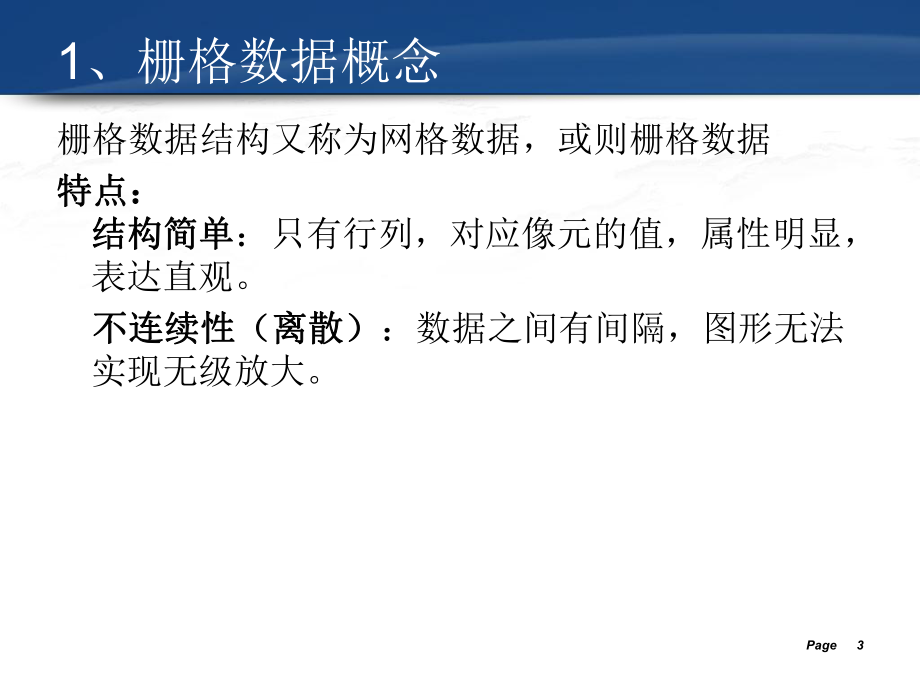

1、栅格数据分析Page 2讲解内容1.栅格数据概念2.栅格的重分类3.栅格计算器使用4.栅格和矢量转换5.栅格分析几个综合分析应用Page 31、栅格数据概念栅格数据结构又称为网格数据，或则栅格数据特点：特点：结构简单结构简单：只有行列，对应像元的值，属性明显，表达直观。 不连续性（离散）不连续性（离散）：数据之间有间隔，图形无法实现无级放大。Page 4栅格和影像的区别 栅格在一种特殊的影像格式，一般影像格式有JPG，BMP，TIF，PNG等，在ArcGIS中一般表现为Grid,.img,.TIF，具体的应用为DEM，DOM等，最直观表现栅格为单个波段RasterBand，影像分析也是基于单个
2、波段RasterBand，所以在ArcGIS影像分析也成栅格分析。 简单说是简单说是栅格是单波段，影像是多个波段栅格是单波段，影像是多个波段。 任何栅格分析（处理）都是信息有损的处任何栅格分析（处理）都是信息有损的处理，原始数据一定要保存（保留）。理，原始数据一定要保存（保留）。Page 5栅格数据介绍-CELLSIZE定义格格单元的大小时，我们需要平衡信息的精确性和数据量之间的矛盾。栅格单元代表的尺度越小CellSIZECellSIZE，表达的信息就越精确。栅格单元代表的尺度越大，存储数据所需要的空间就更少，同时，表达的信息也就不精确。在在ArcGISArcGIS中改变中改变CellSIZE
3、CellSIZE，使用，使用Resample Resample 重采样重采样ResampleResample：可以处理单波段，也可以：可以处理单波段，也可以处理多波段处理多波段数据：11resamplePage 6多段取一个波段Extract by Mask可以导出每个波段,不要输出扩展名数据:9dem3dg14.jpgPage 7几个单波段合成多波段Composite Bands使用上个幻灯片的数据使用上个幻灯片的数据Page 82、栅格的重分类重分类（重分类（ReclassifyReclassify） 将栅格图层的数值进行重新分类组织或者重新解释。v重分类的关键是确定原数据到新数据之间的对
4、应关系。v重分类只能从（详）细到粗（略），不能相反、可逆操作。v重分类在Spatial Analyst和3D Analyest下都有，是完全一样。ReclassifyReclassify对多波段影像，按第一个对多波段影像，按第一个波段处理波段处理Page 92、栅格的重分类选择Raster，和对应字段（Values）值的范围是含下不含上右图是365 400含义为value=365400,“-”前后都有一个空格数据为:11resampletingridPage 102、栅格的重分类NoData NoData是空，什么也没有（NULL），空不等于0，设置为nodata，输出为空白（默认是透明的），
5、从表面上颜色和背景色一样，使用信息查询Info查询对应位置数据返回的是NodataPage 11对临时图层永久保存 分类后数据，对图层的命名，可按F2,给图层改名，永久保存，右键make PermanentPage 12两个不同的概念重分类Reclassify：是对单个波段，改变值的分布重采样 Resample，是改变影像分辨率（每个像素点代表的矢量大小=cellsize），可以用于多波段Page 133、栅格计算器使用(中级） 栅格计算器Raster Calculator是栅格数据空间分析中数据处理和分析中最为常用的方法，应用非常广泛，能够解决各种类型的问题，尤其重要的是：建立复杂的应用数学
6、模型的基本模块。 ArcGIS 提供了非常友好的图形化栅格计算器，利用栅格计算器，不仅可以方便的完成基于数学运算符的栅格运算，以及基于数学函数的栅格运算，而且它还支持直接调用ArcGIS 自带的栅格数据空间分析函数，并且可以方便的实现多条语句的同时输入和运行。Page 143、栅格计算器Raster Calculator使用栅格计算器Raster Calculator在Spatial Analyst下Page 153、栅格计算器Raster Calculator使用注意事项：1.1.图层名称前后加图层名称前后加 2.2.运算符前后加空格运算符前后加空格3.3.通过通过name=name=表达式
7、表达式 可以修改输出栅格图可以修改输出栅格图层名称层名称4.4.一次可以输出多个结果，以回车作为标一次可以输出多个结果，以回车作为标志，上行的输出结果，可以直接后面的志，上行的输出结果，可以直接后面的使用使用5.5.一行内容很长，使用一行内容很长，使用“” “” 放在上一行放在上一行行尾作为续行标志行尾作为续行标志Page 16函数说明-算术函数算术函数1 1、ceilceil函数函数返回参数不小于num 的最小整数整数（返回值大于等于原始数据）y = 6.04; x = ceil( y ); x为7.0. y = 5; x = ceil( y ); x为5.0. 2 2、floor()flo
8、or() 小于或等于传入参数的整数（整数（返回值大于等于原始数据）。y = 6.04; x = floor( y ); x为6.0. y = 5; x = floor( y ); x为5.0. 3 3、floatfloat（转换为浮点数）4 4、IntInt取整数5 5、Abs Abs 取绝对值6 6、IsNullIsNull（rasterraster）如果）如果为空，条件成立：返回值1（表示True），反之返回0Page 17函数说明三角函数三角函数包括：Sin（正弦函数）、Cos（余弦函数）、Tan（正切函数）、Asin（反正弦函数）、Acos（反余弦函数）、Atan（反正切函数）。对数函
9、数（对数函数（LogarithmsLogarithms）：对数函数可对输入的格网数字做对数或指数的运算。指数部份包括：Exp (底数e)、Exp10 (底数10)、Exp2 (底数2)三种；对数部份包括：Log (自然对数)、Log10 (底数10)、log2 (底数2)等三种。 幂函数（幂函数（PowersPowers）：幂函数可对输入的格网数字进行幂函数运算。幂函数包括三种：Sqrt (平方根)、Sqr (平方)、Pow (幂)。Page 18函数说明-其他重要函数（高级）1.1.Con Con 语法如下语法如下 Con(, , _ , , _ , , _ false_expression
10、) 如con(tingrid = 2000,3,tingrid = 1900,2,1)con(tingrid = 2000,3,tingrid = 1900,2,1) 含义 if tingrid = 2000 then 返回值3 else if tingrid = 1900 then 返回值2 else 返回值1使用Con可以实现栅格重分类，con比较灵活，栅格重分类比较直观，简单。Page 19函数说明-其他重要函数2.Setnull 满足条件设置为空满足条件设置为空lsetnull(tingrid = 2000,tingrid)setnull(tingrid = 2000,tingrid)
11、 含义If tingrid = 2000 then 返回空NodataElse 返回自己tingrid,返回小于返回小于20002000的数的数据据lsetnull(tingrid - 2000,tingrid)setnull(tingrid - 2000,tingrid)，不等于不等于2000.2000.设置为空，设置为空，只取值为2000的数据。Page 20比较两幅影像的不同1.1.setnull(tingrid = tingrid2setnull(tingrid = tingrid2，tingrid) tingrid) 比较(tingrid， tingrid2相同取空，不同的取ting
12、rid2. 直接相减直接相减tingrid - tingrid2tingrid - tingrid2Page 21空和0转换把空变成把空变成0 0con(isnull(Calculation),0,Calculation)把把0 0变成空变成空con(Calculation2 0,Calculation2 )把某个值（把某个值（20002000）转换为空是类似的）转换为空是类似的con(Calculation2 2000,Calculation2 )Page 22更多的函数可以查询帮助n functions, list of, Spatial Analyst Map AlgebraPage 2
13、3更多的函数可以查询帮助在Raster Calculator 输入对应的函数，后右键Page 244.矢量和栅格相互转换1.矢量转栅格：几种方法是等值线，通过建立tin生成grid，见第8讲离散点，生成grid见第8讲分析工具中Feature-Raster转成图片格式等转成图片格式等- -都是特定数据格式，不通用都是特定数据格式，不通用2.栅格转矢量Page 254.1.矢量转图片栅格在Arcmap文件，加载地图，使用（File）中export map，格式有PNG，emf，eps，pdf，jpg，bmp，svg，gif，tif等，自己设置大小和格式，write world write wor
14、ld filefile是自动配准是自动配准，可以调整分辨率，pdf，svg，emf默认是300，其他为96，数字越高，输出的文件越大，清晰度越高，图片大小地图窗口的尺寸*分辨率，该工具只是针对当前地图窗口的内容 Feature-raster 后面讲另一种土方法：抓屏，printscrn，抓屏幕 alt+ printscrn抓当前窗口 数据：打开数据：打开11picpdf.mxdPage 26界面上有汉字输出pdf，出现乱码问题 界面上有汉字输出pdf，出现乱码问题，在输出是要选择包含所有字体数据：打开数据：打开11picpdf.mxd11picpdf.mxdPage 275.1输出指定比例尺
15、在Arcmap中查看全图，进入布局窗口，在Data frame中设置fix scale，如1：10000后确定，调整布局的大小，最后使用export map（当前窗口在布局当前窗口在布局），后选中clip output to graphics element数据：打开数据：打开11picpdf.mxd11picpdf.mxdPage 284.2 已有栅格转矢量有三种1. 使用Arctoolbox中Conversion Tools-from raster2. 在Arcmap中Spatial Analyst Tools，raster to Feature3. Arcscan说明1、2类似，主要特定
16、的栅格数据，3是真正意义上的栅格转矢量，1，2在数据分析中有很重要的意义，操作方法类似。Page 294.2 已有栅格转矢量raster to Feature1、坡度图slope grid 直接也无法转换，先reclassify，分级大小，决定了生成矢量和原始栅格影像准确程度，分级越多，越准确，生成的矢量记录越多，每一个矢量的格子就越小。 使用数据:11picspolePage 305.影像（栅格）分析（高级）使用影像分析以下几个应用1.分类统计区段面积2.统计25度以上耕地的面积3.计算图斑图的坡度,类似求一个地区平均海拔4.DEM中某个点修改 影像分析，是基于一个波段的，对于多段，只能提取其中一个波段。Page 315.1影像面积统计统计高程1900以下，1900-2000，和2000以上的面积1.按上面的对栅格重分类Reclassfy 使用数据使用数据:11fxtingrid,:11fxtingrid,操作看影像面积统计操作看影像面积统计.exe.exePage 325.1影像面积统计用Zonal Statistics函数 或则raster转为feature。Page 335.2
