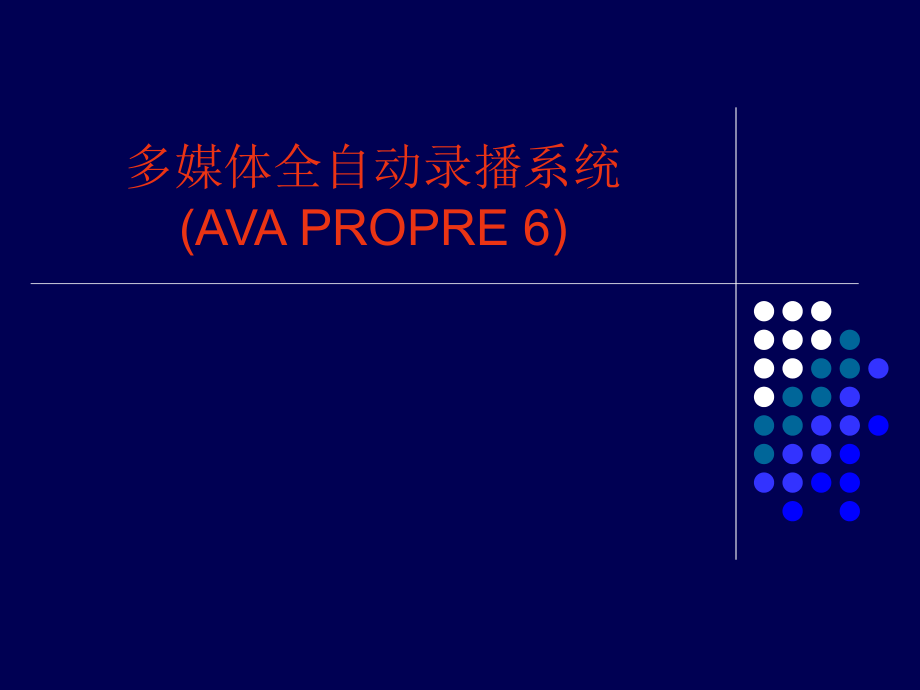

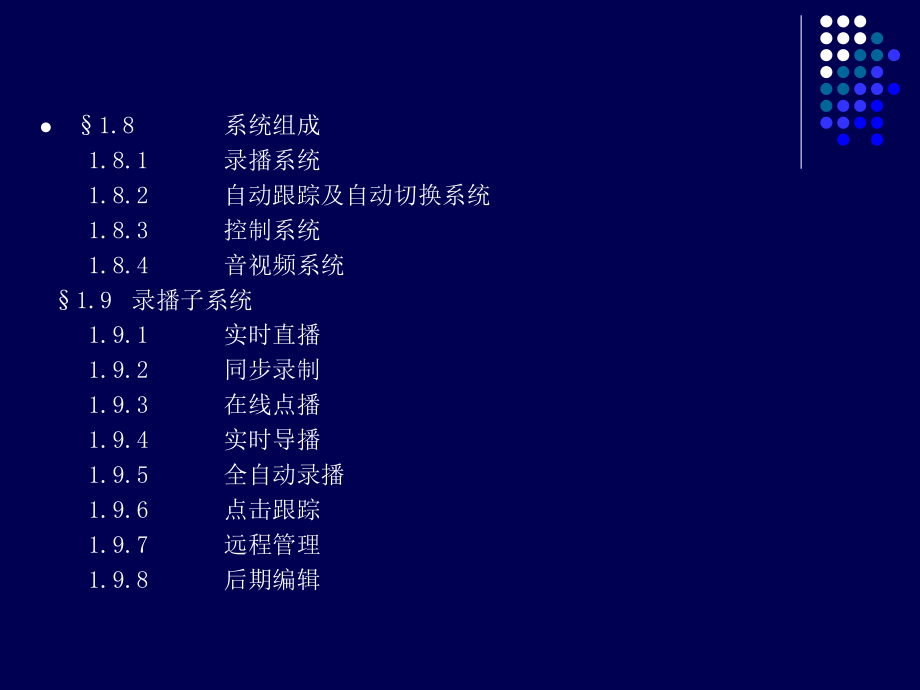

1、多媒体全自动录播系统(AVA PROPRE 6)目 录l系统设计方案 l1.1系统概述 l1.2系统拓扑图 l1.3系统结构图 l1.4系统走线图 l1.5声音采集示意图 l1.6系统特点 l1.7系统优势 1.7.1 全自动导播系统 1.7.2 实时导播平台 l1.8系统组成 1.8.1录播系统 1.8.2自动跟踪及自动切换系统 1.8.3控制系统 1.8.4音视频系统 1.9 录播子系统 1.9.1实时直播 1.9.2同步录制 1.9.3在线点播 1.9.4实时导播 1.9.5全自动录播 1.9.6点击跟踪 1.9.7远程管理 1.9.8后期编辑 1.9.9 控制面板 1.9.10远程开关
2、机 1.9.11播放软件 l1.10图像识别跟踪子系统 1.10.1简介 1.10.2特点 1.10.3结构图 1.10.4教师识别跟踪 1.10.5学生识别跟踪 1.10.6板书识别跟踪 1.10.7 平面图 1.10.8实现方式l1.11控制子系统 1.11.1“一键式”控制系统 1.11.2远程控制管理 l1.11.3录播面板控制 1.11.4第三方设备控制 1.11.5直播监视 l1.12音视频子系统 1.12.1视音频采集 1.12.2视频摄像头 1.12.3自动混音器 1.12.4话筒 l1.13AVA PROPRE 6 录播系统主机介绍 1.13.1性能特点 1.13.2性能参数
3、 l1.14AVA ITS 1000图像跟踪系统介绍 1.14.1系统特点 1.14.2系统参数 l1.15 典型客户 系统设计方案1.1 系统概述系统概述lProPRE 6录播设备，是一款功能强大的课件录制和直播设备，它具有录制、直播、点播、导播（切换）、存贮和跟踪等多种功能，并全部集成在一台设备内，简单易用。l今天，人们在录制精品课程的过程中结合视频、音频及各种PC信号的需求日益增多，为了满足这一需求，ProPRE 6录播设备提供了3路高清分量视频信号、2路计算机VGA信号以及多路模拟音频信号输入接口。ProPRE 6录播系统这种处理技术，允许操作者在后台通过管理电脑的导播平台介面在这些视
4、频和计算机信号之间进行实时切换。l同时，设备具有鼠标点击跟踪功能，它与导播平台介面结合在一起，管理人员可通过鼠标点击监控画面控制摄像头运动；还可预先设置多种埸景范围、鼠标中键直接调整变焦范围，使跟踪功能一步到位。lProPRE 6录播设备还具有录制、点播和超强直播等功能，通过设备内置的硬盘可将过程记录下来，供后期编辑和点播。lProPRE 6录播设备集成度极高，可以省去多余外部接线和信号的调试工作，使设备的使用变得极其简单，只需一位操作者就能完成全部工作。l独一无二的后台导播和鼠标点击跟踪技术，加上极其易用的设计，令ProPRE 6成为一台功能强大的录制设备，特别适用于学校精品课程的录制。 1
5、.2系统拓扑图系统拓扑图1.3系统结构图系统结构图1.4系统走线图系统走线图1.5 声音采集示意图声音采集示意图l1.6 系统特点系统特点l1、全自动录播 全自动录播功能启动后，整个的拍摄过程全部采用自动化技术完成；直到停止全自动录播功能后直接生成一段视音频片段。片段中包含了教师的视频、学生的视频、交互的视频、板书的视频、主讲电脑讲义的内容；视频采用了自动跟踪目标拍摄、图像以特写的方式显示。l2、实时导播平台 AVA公司结合多年在录播行业的研发经验，吸取了大量教育、视频会议行业，政府及相关企业的宝贵意见和创新思想，研发出一套独一无二的带有导播平台与鼠标点击跟踪相结合的录播设备，由后台管理人员通
6、过导播平台对2-3路视频和1-2路VGA信号进行切换，所有的输入图像都集中在一个显示屏上，操作人员只要用鼠标点击相应的图像标识，就能将相应的图像切换出去，而不需要操作者具有太多的专业知识 l3、单流和多流技术 单流录制模式指多路视频及VGA信号整合成1路视频进行录制，直播观看端显示的是整合后的1路视频画面。画面内容不但支持多路视频、VGA信号的切换显示，而且支持画中画，单流多画面等各种显示模式，并可在各种显示模式间无缝切换 多流录制模式指多路视频及VGA信号同步录制，生成一个独立的文件，每一路录制的视频都是完整的，可通过编辑软件在后期把其中任意一路视频导出。各路视频之间没有画面覆盖的情况，能保
7、留最完整的素材资料4、“一键式”控制 “一键式”自动录制：轻按录制按钮，启动录制功能；授课完毕再轻按停止按钮，录制即完成。此外，面板上还具有直播、锁定VGA画面等功能按钮。设备简单易用，适用于无管理人员操作时由教师自行录制课件.l5、远程管理与观看 集中式的管理方式，通过IE浏览器就可以完全管理所有的功能，支持远程管理模式，管理者可以在网络连通的地方都能够登录系统、管理使用；使用电脑设备就能直接收看现场直播；也可以使用录播系统提供的功能、性能更好的AVA PLAYER播放器。l6、一体化录播主机 AVA PROPRE 6录播系统，是一款功能齐全的录制和直播设备，具有同步录制、实时直播、在线点播
8、、实时导播、自动跟踪、多方交互、后期编辑等多种功能，录制的文件存储在本地；全部功能集中在一台设备内，通过IE直接管理，简单易用。 一体化嵌入系统设计，结构精简，集数据采集、数据处理发布、管理于一体；一体化机箱设计，采用了优化处理、进一步的提升了系统的处理能力；嵌入系统设计稳定可靠、性能优化，使用IE浏览器统一管理更显人性化。数据采集使用了高端的硬件采集芯片，对模拟的视音频、VGA信号进行采集/编码，处理后全部为数字化信息。l7、视音频硬件采集 录播主机采用硬件捕获VGA信号，VGA分辨率支持1600 x1200，帧率最高支持30帧/秒，满足高清和动态要求。VGA：15针标准VGA接口；1路输入
9、；分辨率最大1600 x1200，刷新频率85Hz，编码帧率可达30fps。VGA编码：可选H.264/MPEG4编码，MPEG4编码48Kbps10Mbps可调。 视频：3路D1高清，3路环出；分辨率PAL- 25fps720576、NTSC- 30 fps720480。接口：视频接口提供CVBS Y/C YPbPr，方便各种的视频设备的接入。编码：可选H.264/MPEG4编码，MPEG4编码48Kbps2Mbps可调。l8、录播面板 配置 2.8或3.2寸TFT液晶屏与控制按钮，实现开/关机、直播、录制的启动和停止、系统运行状态、系统配置、文件拷贝等功能。 提供标准USB接口，可接入移动
10、存储设备，通过控制面板操作复制存储在设备中的视频片段。l9、图像识别跟踪 AVA图像识别跟踪系统是新一代图像识别跟踪系统，能够应用不同的环境与场合，结合具体的场合能够实现多个活动过程的识别跟踪，这些活动过程可以是教师演讲、学生发言、板书内容。根据现场的使用环境，AVA图像识别跟踪系统能够覆盖到整个使用环境，并且能够识别跟踪活动过程的重点。1.7系统优势l1.7.1全自动导播系统全自动导播系统l一、概述l现有视频制作模式中存在的主要缺点：l教学录像制作时间长，更新慢；按照传统的视频制作方法，教学录像的制作完成需要经过策划、拍摄、编辑和压缩等四个主要环节，周期很长。l录像制作模式严重影响现场活动；
11、录像的拍摄过程必不可少地需要拍摄人员进入现场。由于机位摆设的限制，必不可少会在一些教学录像中出现摄制人员的身影。l由于现有技术的制约，不能生动的还原现场活动过程；场景画面保持时间过长、电脑讲义内容拍摄模糊、场景画面及交互画面少。录制人员配备数量多，而且需要录制人员对设备有熟悉的技术及操作技能。 综合上述，AVA电子最新推出了全自动录播系统，全自动录播就是整个拍摄过程全部采用自动化技术完成，真实记录现场的演讲活动；一键式控制启动录制，直到停止全自动录播功能后直接生成视音频片段。片段中包含了教师的视频、学生的视频、交互的视频、板书的视频、主讲电脑讲义的内容；视频采用了自动跟踪目标拍摄、图像以特写的
12、方式显示；系统中采用吊装的云台摄像机，不会影响到现场的正常活动，也不会出现拍摄人员设备被拍摄的情况。 l二、系统组成l由AVA录播系统、自动跟踪及场景切换系统，“一键式”控制系统三部分。l1、AVA录播系统lAVA录播系统是自动化录播系统的核心部分，它肩负起两个重要功能：现场的实时直播与同步录制；自动跟踪及场景切换的调度管理功能。l2、自动跟踪及场景切换系统l既要跟踪拍摄走动的教师，又要跟踪拍摄互动的学生，在不干扰现场气氛的情况下又能录制到高质量的视频片段，自动跟踪系统成了录播系统的必备辅助设备 l 图像识别跟踪主机l1）、教师自动跟踪l教师自动跟踪自动识别教师位置，并实时自动控制摄像头跟踪拍
13、摄，确保在教师任意走动的情况下，自动跟踪系统仍能准确、实时地跟拍教师，并能根据教师与摄像机距离的远近控制摄像机的变焦，使教师画面大小始终保持在预先设置的范围值内。l2）、学生自动跟踪l当学生发言时，自动对学生进行跟踪拍摄；当学生发言完毕，自动跟踪系统就能自动回复到预先设定的场景。l3）、板书及场景交互自动跟踪l自动跟踪板书的书写及讲解的行为，并实时控制摄像头拍摄板书内容，板书字迹清晰可见。l当教师与学生交互时，场景交互实时控制摄像头跟踪拍摄交互内容，能够从侧面拍摄双方面对面的交互画面。l4)、场景自动切换系统 场景自动切换系统是实现全自动录制的必需设备，可根据录制内容的差异，预先定义情景逻辑，
14、设置相应参数，在教师视频、学生视频、板书视频、交互视频和计算机画面之间进行无缝切换，实现视频片段的全自动录制。 场景自动切换系统l3、“一键式”控制系统 教师也可通过安装于讲台上的面板实现“一键式”自动录制：教师轻按录制按钮，开始录制；结束毕再轻按停止按钮，视频片段录制完成。此外，系统还具有直播、取消学生发言等功能按钮。三、全自动录播示意图1.7.2实时导播平台l一 概述 导播平台将多路视频、VGA信号输入及输出画面集中在一个界面内展示出来。输入画面的内容可以使用全自动跟踪进行智能跟踪拍摄；也可以采用人工导播的方式，通过点击输入信号画面中的目标位置、滚动鼠标滚轮等方式来直接对相应摄像头进行操控
15、。管理者根据需要，在多路输入信号中，直观地挑选合适的画面，切换到直播主画面，并对其进行录制、直播。 教学/会议/培训的文件一般要求使用通用的播放器来播放，这时对应的录制模式一般以单个视频流为主。单流技术因为技术特点决定了不能将多路视频输入，完整独立的记录下来，那么导播的地位就显得至关重要了；它能协助你决定什么时候采用那个画面信息，什么时候使用特写，什么时候使用特效等等。所有的输入画面信号在被选到录制、直播主窗口前都由管理者预先调整好，再被切出去，自然录制、直播出去的画面会更加理想。 AVA的这套实时导播平台内嵌于录播系统中，无需管理者电脑安装任何插件，只需使用IE浏览器登录录播系统导播平台，就
16、能够实现实时导播功能。在导播平台上，管理者可对多达15路视频和12路VGA信号采取集中式的管理。导播平台支持各类云台控制协议，是集云台切换于一体的实用控制系统。 整个导播平台管理界面直观、简洁、明了。如上图所示，上方的图像为最终输出内容；下面是输入的视频及VGA信号：VIDEO15、VGA12。所有的操作只需通过鼠标即可完成，简单、灵活，无需太多专业技术知识。l二、视频切换功能 直接使用鼠标点击相应的输入视频源窗口就能够把该路视频输出。输出图像流畅平滑，无抖动、花屏等现象，切换过程无缝，衔接自然，支持画中画特效。 管理者在切换前，可以通过对输入画面的移动、推拉等操作，来直接控制相对应摄像头的拍摄画面。在调整完毕后，再选择画面切出去，以获得更加的拍摄画面。整个画面调整过程都在后台完成，不影响直播及录制的效果。三、云台控制功能l1、鼠标点击跟踪：鼠标点击视频窗口中的目标位置，摄像头自动将点击目标位置置于拍摄画面的正中。l2、云台控制（上下左右移动）：移动平滑稳定、支持移动速度的定义；ZOOM IN/OUT：画面的推拉效果；预置场景快速按键（远景、中景、近景、全景），直接快速到达预置位置。控
