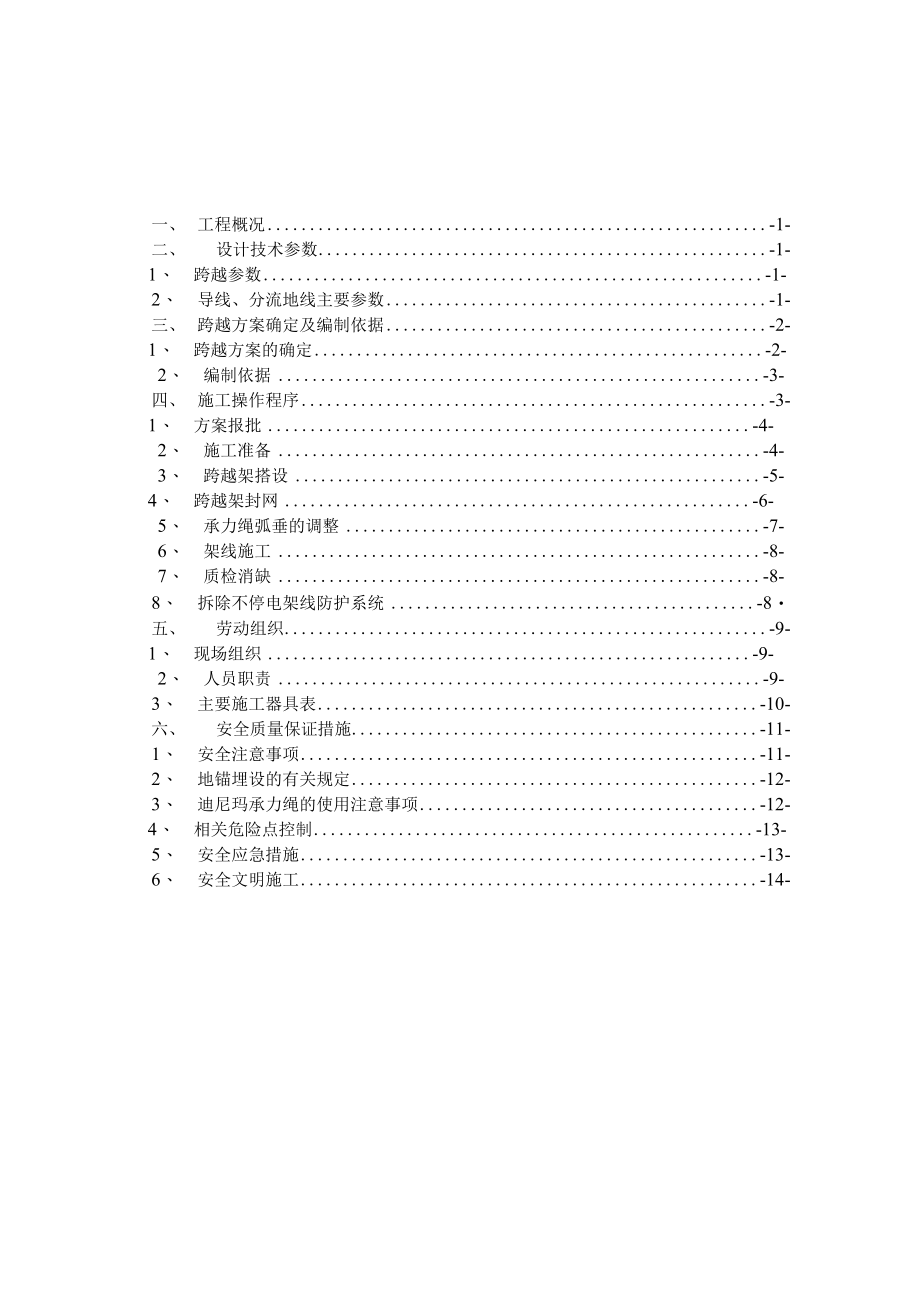

1、一、 工程概况-1-二、 设计技术参数-1-1、 跨越参数-1-2、 导线、分流地线主要参数-1-三、 跨越方案确定及编制依据-2-1、 跨越方案的确定-2-2、 编制依据-3-四、 施工操作程序-3-1、 方案报批-4-2、 施工准备-4-3、 跨越架搭设-5-4、 跨越架封网-6-5、 承力绳弧垂的调整-7-6、 架线施工-8-7、 质检消缺-8-8、 拆除不停电架线防护系统-8五、 劳动组织-9-1、 现场组织-9-2、 人员职责-9-3、 主要施工器具表-10-六、 安全质量保证措施-11-1、 安全注意事项-11-2、 地锚埋设的有关规定-12-3、 迪尼玛承力绳的使用注意事项-12

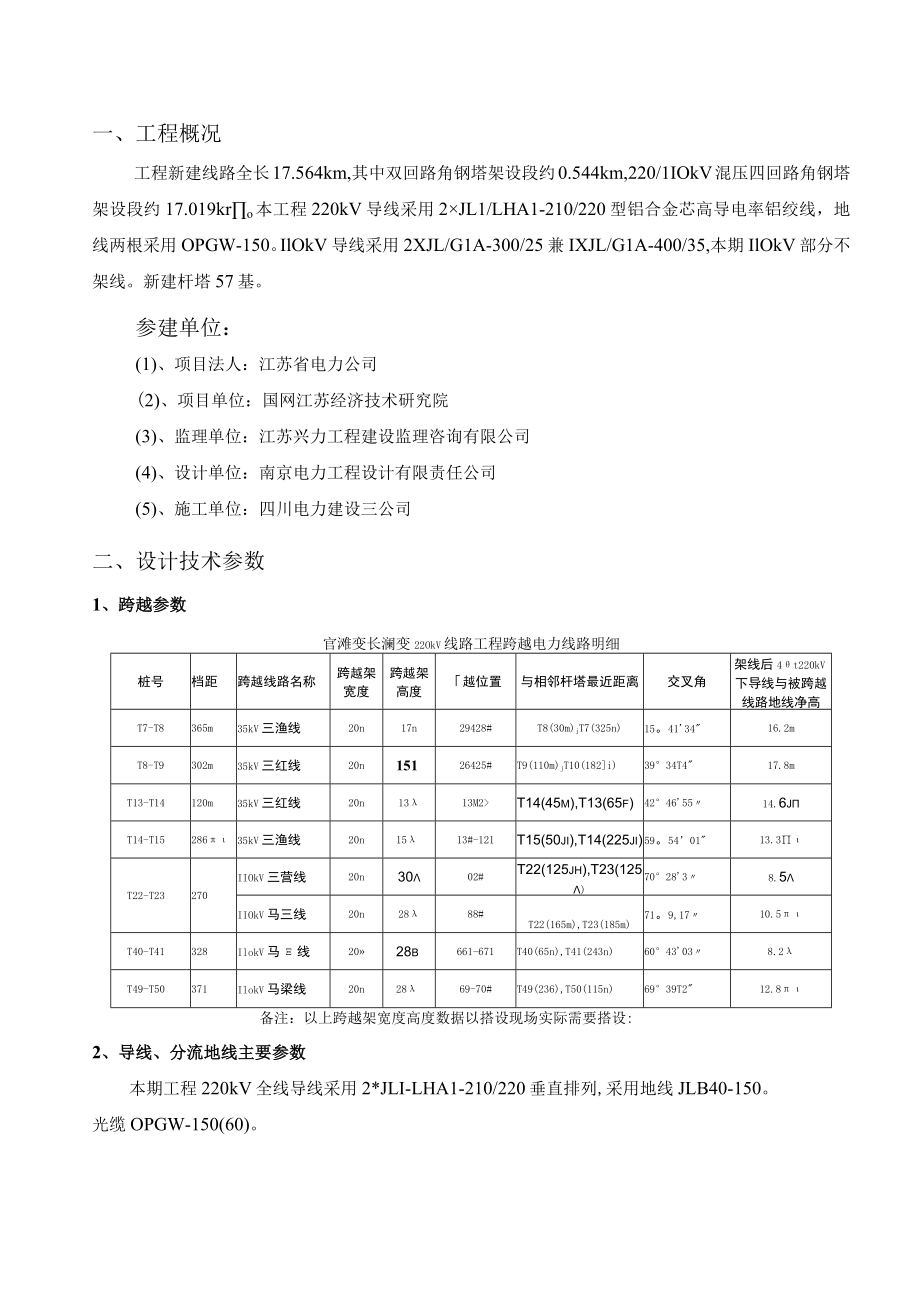

2、-4、 相关危险点控制-13-5、 安全应急措施-13-6、 安全文明施工-14-一、工程概况工程新建线路全长17.564km,其中双回路角钢塔架设段约0.544km,220/1IOkV混压四回路角钢塔架设段约17.019kro本工程220kV导线采用2JL1/LHA1-210/220型铝合金芯高导电率铝绞线，地线两根采用OPGW-150。IlOkV导线采用2XJL/G1A-300/25兼IXJL/G1A-400/35,本期IlOkV部分不架线。新建杆塔57基。参建单位：(1)、项目法人：江苏省电力公司(2)、项目单位：国网江苏经济技术研究院(3)、监理单位：江苏兴力工程建设监理咨询有限公司(
3、4)、设计单位：南京电力工程设计有限责任公司(5)、施工单位：四川电力建设三公司二、设计技术参数1、跨越参数官滩变长澜变22OkV线路工程跨越电力线路明细桩号档距跨越线路名称跨越架宽度跨越架高度越位置与相邻杆塔最近距离交叉角架线后4t220kV下导线与被跨越线路地线净高T7-T8365m35kV三渔线20n17n29428#T8(30m)jT7(325n)15。413416.2mT8-T9302m35kV三红线20n15126425#T9(110m)jT10(182i)3934T417.8mT13-T14120m35kV三红线20n1313M2T14(45m),T13(65f)42465514
4、.6jT14-T1528635kV三渔线20n1513#-121T15(50ji),T14(225ji)59。540113.3T22-T23270IIOkV三营线20n3002#T22(125jh),T23(125)702838.5IIOkV马三线20n2888#T22(165m),T23(185m)71。9,1710.5T40-T41328IlokV马线2028b661-671T40(65n),T41(243n)6043038.2T49-T50371IlokV马梁线20n2869-70#T49(236),T50(115n)6939T212.8备注：以上跨越架宽度高度数据以搭设现场实际需要搭设

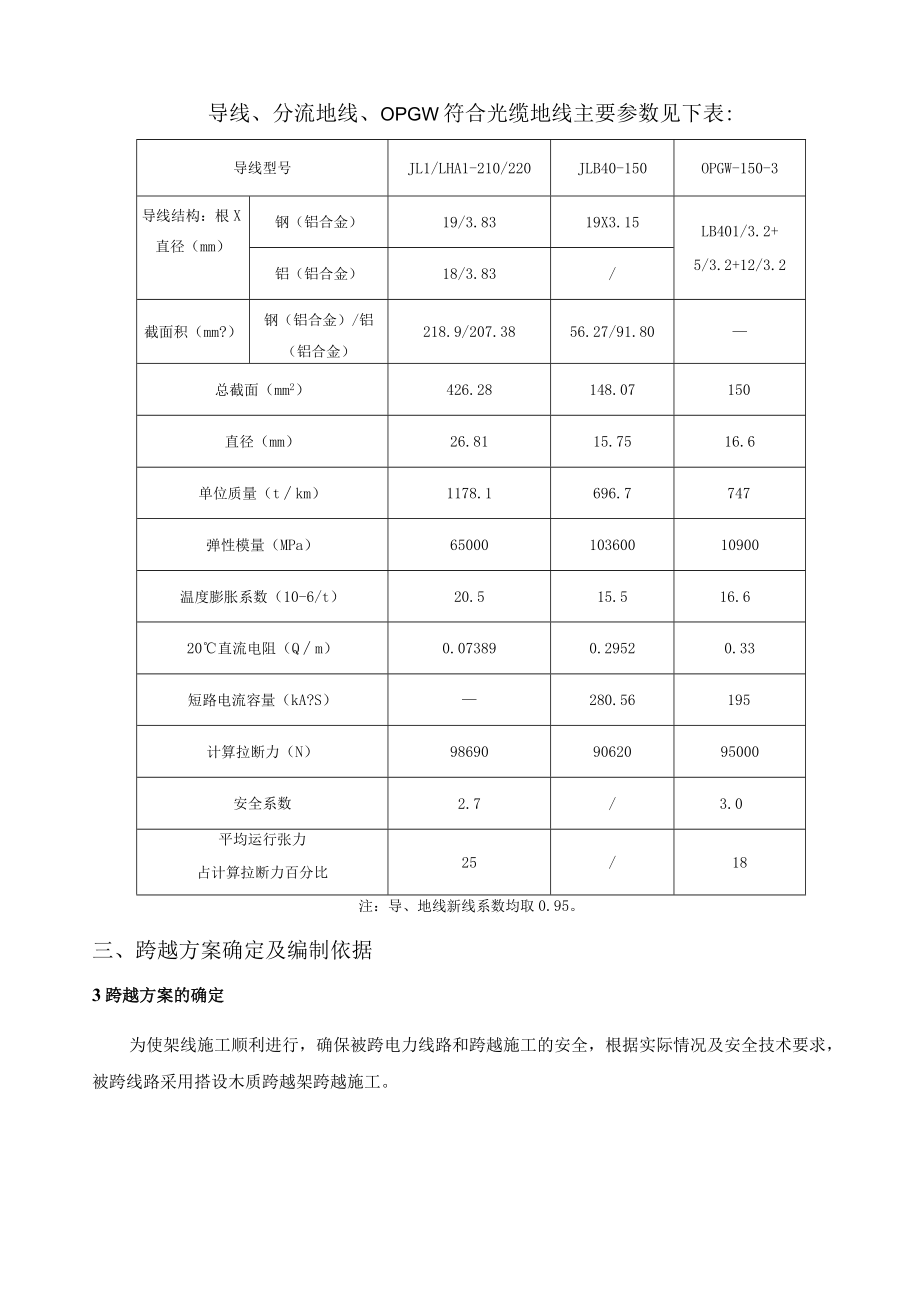

5、:2、导线、分流地线主要参数本期工程220kV全线导线采用2*JLI-LHA1-210/220垂直排列,采用地线JLB40-150。光缆OPGW-150(60)。导线、分流地线、OPGW符合光缆地线主要参数见下表:导线型号JL1/LHA1-210/220JLB40-150OPGW-150-3导线结构：根X直径（mm）钢（铝合金）19/3.8319X3.15LB401/3.2+5/3.2+12/3.2铝（铝合金）18/3.83/截面积（mm?）钢（铝合金）/铝（铝合金）218.9/207.3856.27/91.80总截面（mm2）426.28148.07150直径（mm）26.8115.7516
6、.6单位质量（tkm）1178.1696.7747弹性模量（MPa）6500010360010900温度膨胀系数（10-6/t）20.515.516.620直流电阻（Qm）0.073890.29520.33短路电流容量（kA?S）280.56195计算拉断力（N）986909062095000安全系数2.7/3.0平均运行张力占计算拉断力百分比25/18注：导、地线新线系数均取0.95。三、跨越方案确定及编制依据3跨越方案的确定为使架线施工顺利进行，确保被跨电力线路和跨越施工的安全，根据实际情况及安全技术要求，被跨线路采用搭设木质跨越架跨越施工。如图所示:2、编制依据11050OkV架空送电线
7、路施工及验收规范(GB502332005)11050OkV架空电力线路工程施工质量及评定规程(DL/T51682002)国家电网公司输变电工程安全文明施工标准化工作规定(155083.1300-2006)国家电网公司安全工器具管理规定(155083.1282-2006)防止电力生产人身安全事故六项重点安全措施(155083.1362-2006)电力建设安全工作规程第2部分：架空电力线路(DL5009.2-2013)国家电网公司电力建设安全健康与环境管理工作规定(155083.1162-2005)国家电网公司输变电工程施工危险点辨识及预控措施(155083.1304-2005)国家电网公司电力安
8、全工作规程(线路部分)(国家电网安监2009664)电力建设工程施工技术管理导则(国家电网工2OO3153号)电力建设安全工作规程第2部分：架空电力线路(DL5009.2-2004)电力建设安全健康与环境管理工作规定(国家电力公司2002-01-21实施)输变电工程建设标准强制性条文实施管理规程（国家电网科【2009】642号）设计相关图纸四、施工操作程序施工流程1、方案报批项目总工带领技术员安全员对被跨35kV,10kV线路附近的地形、运输道路、牵张场地的布置、被跨35kV.10kV跨越间距、跨越点的高度等做综合的实地勘察和测量，经过科学的分析和严密的计算，确定切实可行的跨越施工方案。重要跨
9、越施工方案必须严格执行审批制度，提前向公司、运行单位和监理单位报送，取得批复后方准进行施工。施工期间请被跨越电力线路运行单位派人到现场监督施工。2、施工准备跨越施工前,应进行技术交底，组织有关人员学习国家电网公司电力安全工作规程（线路部分）（国家电网安监（2009）664号）中相关规定和本跨越施工方案。凡是使用此方窠进行跨越施工的工程技术人员、各级业务管理人员、工人等均应严格遵照执行。施工前按工器具配置表，对准备在跨越施工中使用的工器具，逐件进行规格、数量的检查与核对，对不合格的工器具严禁进入施工现场。迪尼玛承力绳、手搬葫芦等重要工器具在使用前，应在材料站进行拉力试验合格后方可使用。放线区段所
10、有铁塔组立完毕、螺栓紧固合格并通过三级验收。将跨越架和吊架地锚挖好并检查埋设深度。3、跨越架搭设3.1 跨越架所使用木杆为剥皮杉木，杨木、柳木、桦木、搬木、油松和其它易折木杆一律禁止使用。3.2 跨越架的立杆有效部分的小头直径不能小于7cm；横杆有效部分的小头直径不能小于8cm；小头直径在68cm可双杆合并或单杆加密使用；长度超过5m的支撑杆有效部分的小头直径不宜小于8cm。3.3 跨越架的中心应在新建线路的中心线上，宽度应超出新建线路两边线各3m,跨越带电线路时应超出新建线路两边线各3m,且架顶两侧应装设外伸羊角。3.4 跨越架的尺寸：3.5 跨越35kV线路时，跨越架与带电体的最小安全距离
11、，必须满足以下有关规定。跨越架对电力线路的最小安全距离单位(米)跨越架部位被跨越电力线路电压等级(35kV)架面或架体与导线水平距离5-7无地线时，封顶网与导线垂直距离3-5有地线时，封顶网与地线垂直距离2作业时与带电体的最小安全距离单位（米）项目被跨越电力线路电压等级（35kV）工器具、安装构件、导地线于带电体距离4作业人员的活动范围与带电体的距离2.53.6跨越架立杆间的距离不得超过1.5m；立杆埋深不得小于0.5m,杆坑底部应夯实;遇松土或者无法挖坑时应绑扫地杆；立杆应垂直地面。3.7 大横杆间的距离不得超过1.2m；小横杆间的距离不得超过1m；横杆与立杆成直角搭设。3.8 跨越架两端、
12、转角处及每隔67根立杆应设剪刀杆、支撑杆或拉线。剪刀杆、支撑杆或拉线与地面的夹角不得大于60。3.9 跨越架的支撑杆垂直间距不得大于6m。架子在5m以下可设一层支撑杆；架高在IOm以下设两层支撑杆；架高在15m以下设三层支撑杆。架子上部采用支撑杆困难时，应打临时拉线，临时拉线要用钢绞线或钢丝绳，拉线对地夹角不得大于45。4、跨越架封网4.1 用小型无人机将3尼龙引导绳带过被跨电力线，引导绳越过跨越电力线路后，两边分别派人将引导绳迅速升起。4.2 再用63尼龙绳牵引两根8尼龙绳,将其中一根倒换到另一侧吊架上作为牵引绳。4.3 然后在两侧用68尼龙引导绳牵引一根610尼龙绳，用牵引过来的10尼龙绳
13、同时牵引2根小16迪尼玛绳和一根10尼龙绳，两根迪尼玛绳为一组承力绳并通过手搬葫芦来调节弛度。4.4 用牵引过来的10尼龙绳同时牵引2根（Mo尼龙绳作为牵网绳和一根10尼龙绳作为循环绳，每组迪尼玛绳上敷设绝缘网和绝缘封网杆，并将其固定好，形成跨越体系。4.5 每组承力绳选用的是2片6mIOm尼龙网对应一回线路，绝缘网每隔IOm设置1道绝缘封网杆（一网一杆），共设3道撑杆，防止尼龙网中间收缩，同时为防止引渡导引绳时磨尼龙网。4.6 封网方向从张力场至牵引场方向进行。根据规程要求绝缘网与被跨UokV、35kV线路距离不小于3m。所用迪尼玛绳需保持一定张力。封网完成后需保证绝缘网处在被跨越电力线、地
14、线正上方，充分起到保护作用。5、承力绳弧垂的调整5.1 为防止承力绳弧垂的不断增大，需要经常对承力绳的弧垂进行调整,调整方法如下图所示：5.2 迪尼玛承力绳受力计算运行工况迪尼玛绳的单位重3l=0.1kgm,导线的单位重为1.349kgm,尼龙网单位自重1.0714kgmo弯矩图略。6m尼龙网单位长度重力：2=(1.0714+10342)+(1.0714+106/110)=3.41kgm迪尼玛绳的封网部分折算单位长度重力：折l=l+2/2=0.1+3.41/2=1.8lkgm尼龙网最大允许弧垂fN为2m,承力索张力：T=lf1602/(8fN)=2896N事故工况(-相线落在尼龙网上)假如导线松线后，一相导线松落在防护网上，考虑防护网只承受导线部分重力(L=(160-60)/2+60=110m),其余重力由导线滑车承担。承力索综合单位长度重力：3综=(3折+3导X2/2)=3.159Nm验算尼龙网最大允许弧垂所对应的承力索张力：1=3
