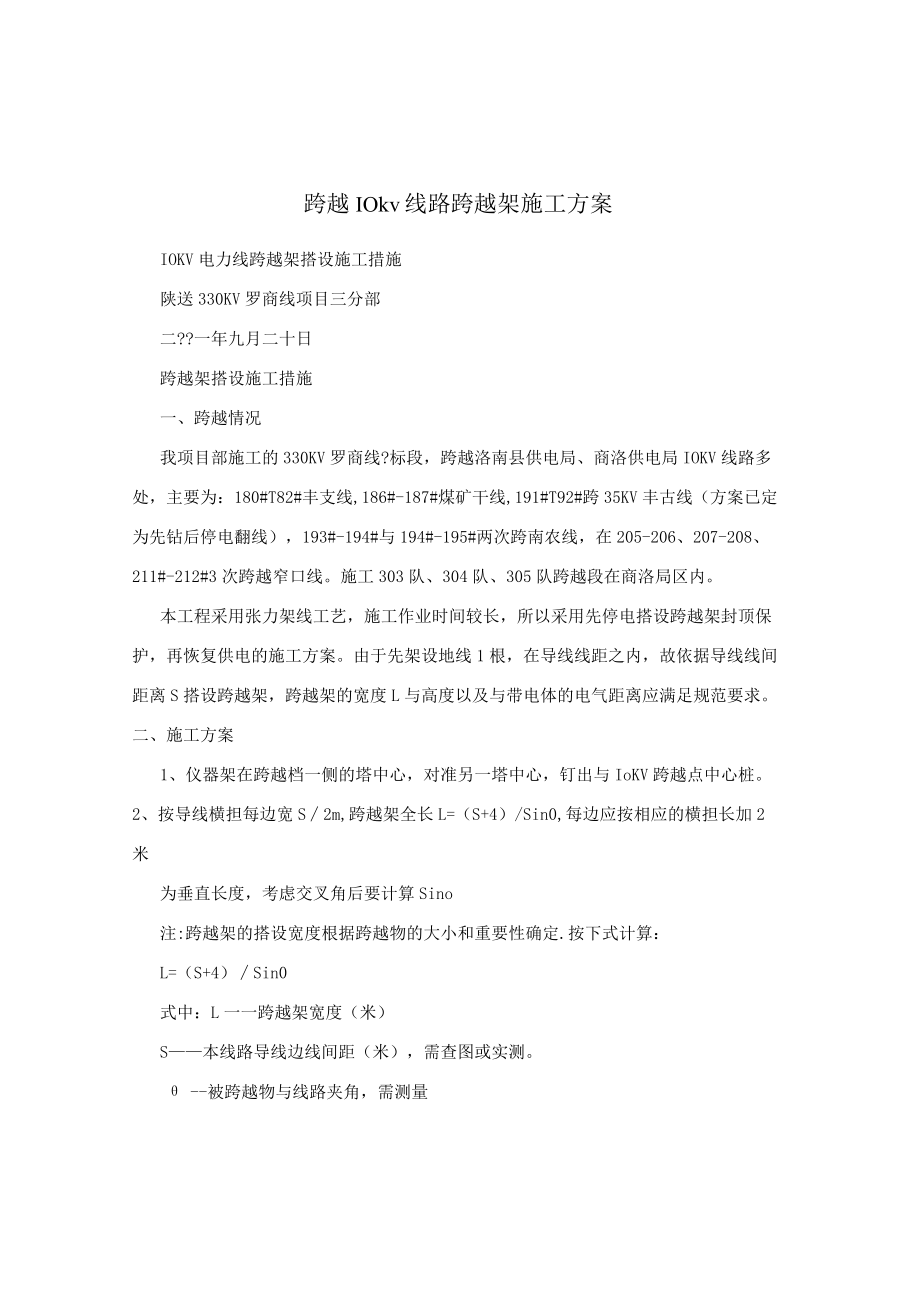

跨越10kv线路跨越架施工方案.docx_第1页
第1页 / 共6页

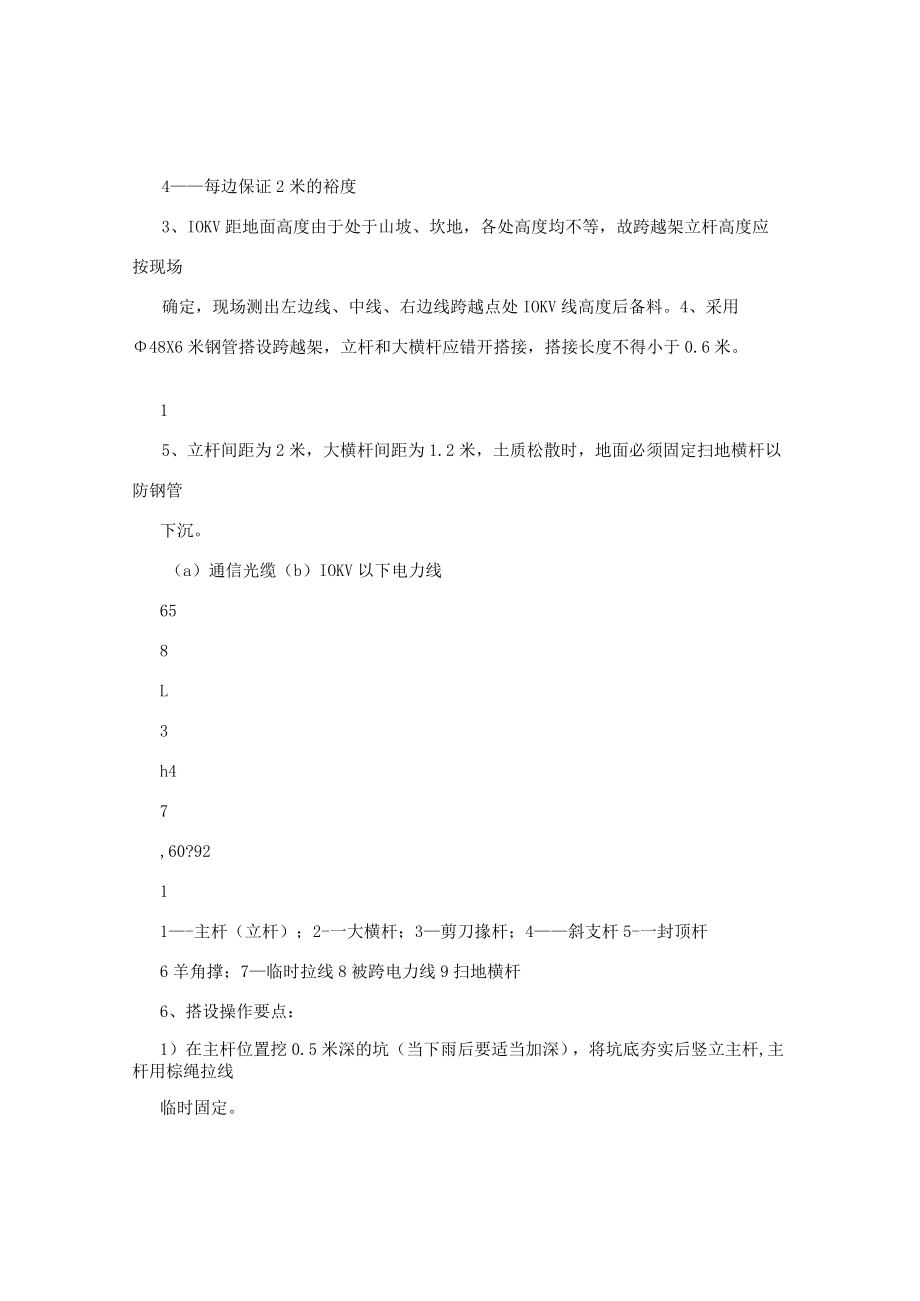

跨越10kv线路跨越架施工方案.docx_第2页
第2页 / 共6页

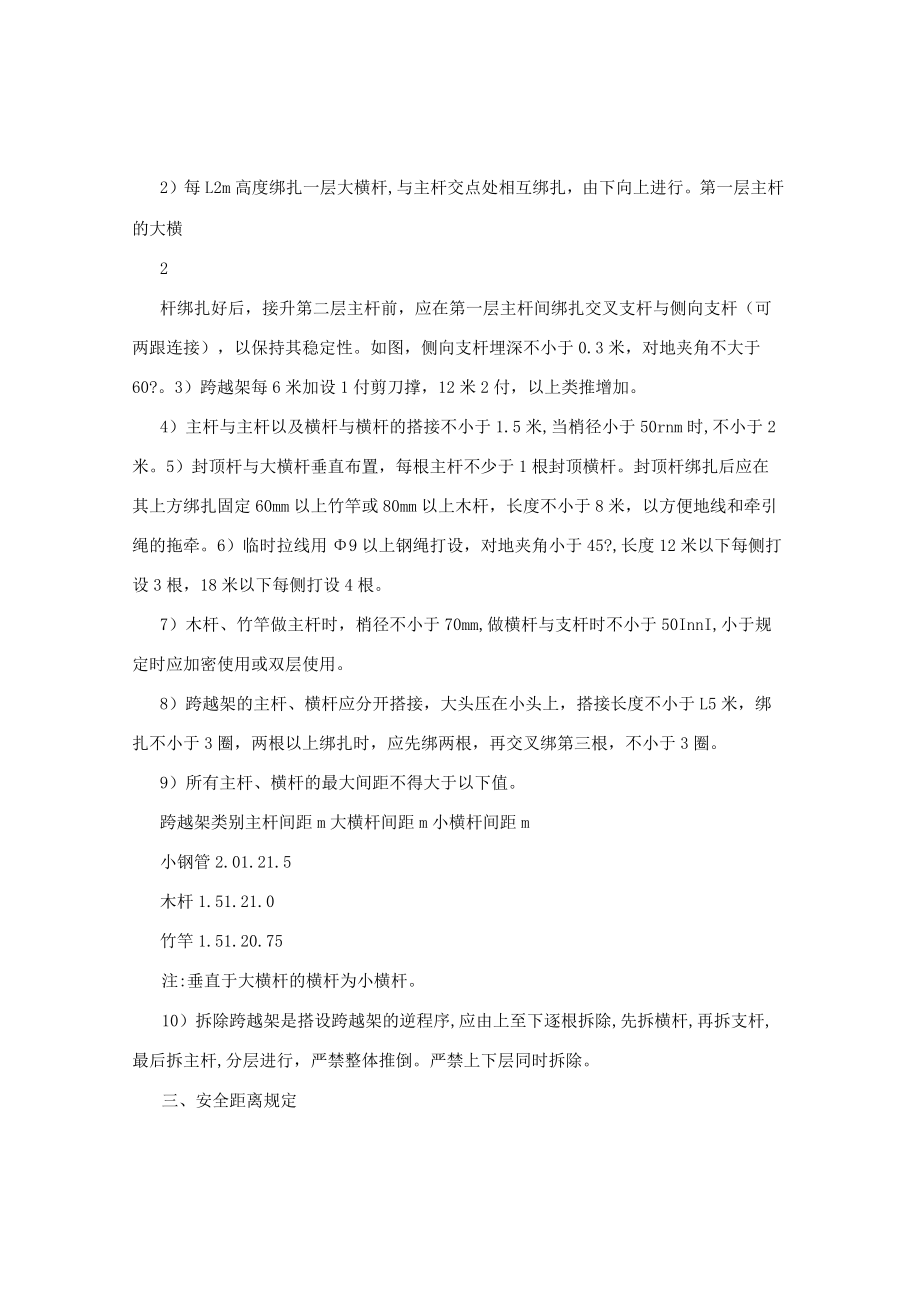

跨越10kv线路跨越架施工方案.docx_第3页
第3页 / 共6页
跨越10kv线路跨越架施工方案.docx_第4页
第4页 / 共6页
跨越10kv线路跨越架施工方案.docx_第5页
第5页 / 共6页
跨越10kv线路跨越架施工方案.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《跨越10kv线路跨越架施工方案.docx》由会员分享,可在线阅读,更多相关《跨越10kv线路跨越架施工方案.docx(6页珍藏版)》请在第壹文秘上搜索。

1、跨越IOkv线路跨越架施工方案IOKV电力线跨越架搭设施工措施陕送330KV罗商线项目三分部二?一年九月二十日跨越架搭设施工措施一、跨越情况我项目部施工的330KV罗商线?标段,跨越洛南县供电局、商洛供电局IOKV线路多处,主要为:180#T82#丰支线,186#-187#煤矿干线,191#T92#跨35KV丰古线(方案已定为先钻后停电翻线),193#-194#与194#-195#两次跨南农线,在205-206、207-208、211#-212#3次跨越窄口线。施工303队、304队、305队跨越段在商洛局区内。本工程采用张力架线工艺,施工作业时间较长,所以采用先停电搭设跨越架封顶保护,再恢复

2、供电的施工方案。由于先架设地线1根,在导线线距之内,故依据导线线间距离S搭设跨越架,跨越架的宽度L与高度以及与带电体的电气距离应满足规范要求。二、施工方案1、仪器架在跨越档一侧的塔中心,对准另一塔中心,钉出与IoKV跨越点中心桩。2、按导线横担每边宽S2m,跨越架全长L=(S+4)/Sin0,每边应按相应的横担长加2米为垂直长度,考虑交叉角后要计算Sino注:跨越架的搭设宽度根据跨越物的大小和重要性确定.按下式计算:L=(S+4)Sin0式中:L一一跨越架宽度(米)S本线路导线边线间距(米),需查图或实测。被跨越物与线路夹角,需测量4每边保证2米的裕度3、IOKV距地面高度由于处于山坡、坎地,

3、各处高度均不等,故跨越架立杆高度应按现场确定,现场测出左边线、中线、右边线跨越点处IOKV线高度后备料。4、采用48X6米钢管搭设跨越架,立杆和大横杆应错开搭接,搭接长度不得小于0.6米。15、立杆间距为2米,大横杆间距为1.2米,土质松散时,地面必须固定扫地横杆以防钢管下沉。(a)通信光缆(b)IOKV以下电力线658L3h47,60?9211-主杆(立杆);2-一大横杆;3剪刀掾杆;4斜支杆5-一封顶杆6羊角撑;7临时拉线8被跨电力线9扫地横杆6、搭设操作要点:1)在主杆位置挖0.5米深的坑(当下雨后要适当加深),将坑底夯实后竖立主杆,主杆用棕绳拉线临时固定。2)每L2m高度绑扎一层大横杆

4、,与主杆交点处相互绑扎,由下向上进行。第一层主杆的大横2杆绑扎好后,接升第二层主杆前,应在第一层主杆间绑扎交叉支杆与侧向支杆(可两跟连接),以保持其稳定性。如图,侧向支杆埋深不小于0.3米,对地夹角不大于60?。3)跨越架每6米加设1付剪刀撑,12米2付,以上类推增加。4)主杆与主杆以及横杆与横杆的搭接不小于1.5米,当梢径小于50rnm时,不小于2米。5)封顶杆与大横杆垂直布置,每根主杆不少于1根封顶横杆。封顶杆绑扎后应在其上方绑扎固定60mm以上竹竿或80mm以上木杆,长度不小于8米,以方便地线和牵引绳的拖牵。6)临时拉线用9以上钢绳打设,对地夹角小于45?,长度12米以下每侧打设3根,1

5、8米以下每侧打设4根。7)木杆、竹竿做主杆时,梢径不小于70mm,做横杆与支杆时不小于50InnI,小于规定时应加密使用或双层使用。8)跨越架的主杆、横杆应分开搭接,大头压在小头上,搭接长度不小于L5米,绑扎不小于3圈,两根以上绑扎时,应先绑两根,再交叉绑第三根,不小于3圈。9)所有主杆、横杆的最大间距不得大于以下值。跨越架类别主杆间距m大横杆间距m小横杆间距m小钢管2.01.21.5木杆1.51.21.0竹竿1.51.20.75注:垂直于大横杆的横杆为小横杆。10)拆除跨越架是搭设跨越架的逆程序,应由上至下逐根拆除,先拆横杆,再拆支杆,最后拆主杆,分层进行,严禁整体推倒。严禁上下层同时拆除。

6、三、安全距离规定1、跨越架与公路、通讯线及低压线的最小安全距离,应符合下表要求:被跨越物名称铁路公路通信线、低压配电线3距离最小水平距离至路中心3米至路边0.6米0.6距封顶杆垂直距离至轨顶7米至路面6米1.52、跨越架与带电体之间的最小安全距离,考虑风偏后不能小于下表要求.电压等级IOKV及以下35KVHOKV220KV330KV距离与带电体水平距离1.51.52.02.53.5无架空地线时,封顶杆与带2.02.02.53.04.0电体垂直距离(米)封顶杆与地线垂直距离(米)LOLOl.52.02.53、在带电体附近作业时,距离带电体的最小安全距离应满足下表要求:电压等级(KV)10及以下2

7、0-354460-110154220距离工器具、安装构件、导地线与2.O3.52.O2.55.O5.O带电体的距离(米)工作人员的活动范围与带电1.72.02.53.03.04.0体的距离(米)四、安全措施1、施工前所有施工人员应认真学习“电力建设安全工作规程”中有关章节,学习本方案有关措施。跨越架施工必须组织严谨,分工明确,责任到人,意识到位。2、在带电体附近作业时,人身与带电体之间的最小安全距离为1.7米,工器具、安装构件、导、地线等与带电体间距离2米。3、临近带电体作业时,上下传递物件必须用绝缘绳索,作业全过程应设专人监护。4、越线架的宽度应超出新建线路两边线各2米。5、作业人员不得在越

8、线架内侧攀登或作业,并严禁从封顶架上通过。46、抓好反违章指挥、反违章操作和违反劳动纪律的反三违工作,加大反习惯性违章的力度,加强学习和教育,不断提高自我防护意识和能力。7、明确和落实安全责任人,对违章施工坚决制止。8、钢管扣件螺栓应上紧,不得松动,以防钢管滑动。9、钢管太长不好施工时,应考虑锯为3米一根,往高处接。跨越架搭完后必须经质安科验收合格后方能施工。跨越架搭设并经过检查后,应在立柱高度-3米的地方悬挂检验状态标识-合格2五、工器具表(架高12m,宽12m)序号名称规格单位数量备注主杆48大横杆48钢148X6000根管小横杆20支撑杆5270X6000根302木杆70X8000根43棕绳15X6000若干临时固定、绑扎4接头扣件个1005十字扣件个3006活动扣件个207绝缘绳1330000根38钢丝绳11X20000根69角柱桩?90X1300根410卡头个2011IJ型环3t个412踩板/脚扣付各1-213验电器IOKV、380V个各1-214接地铜线25mm2付2
