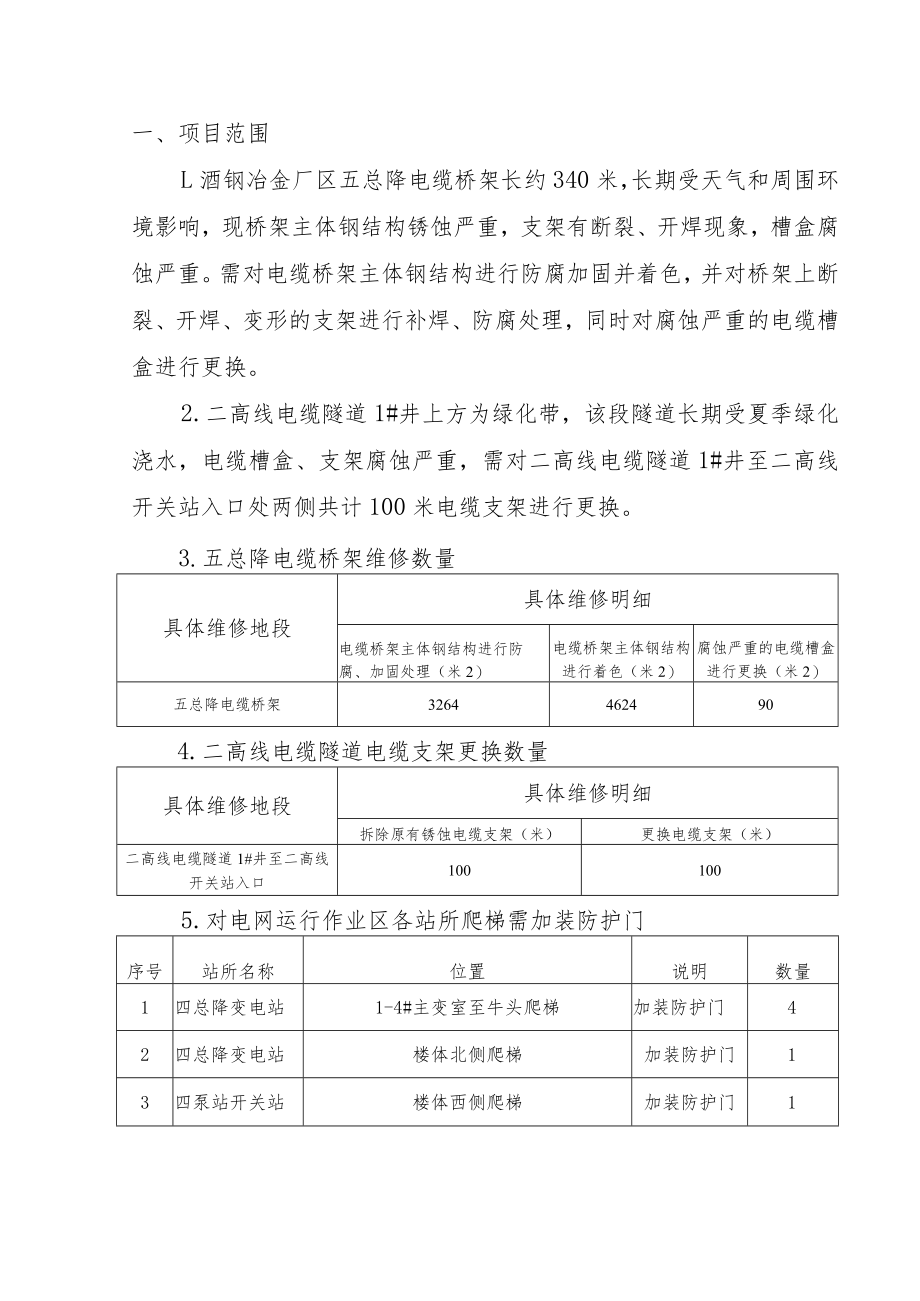

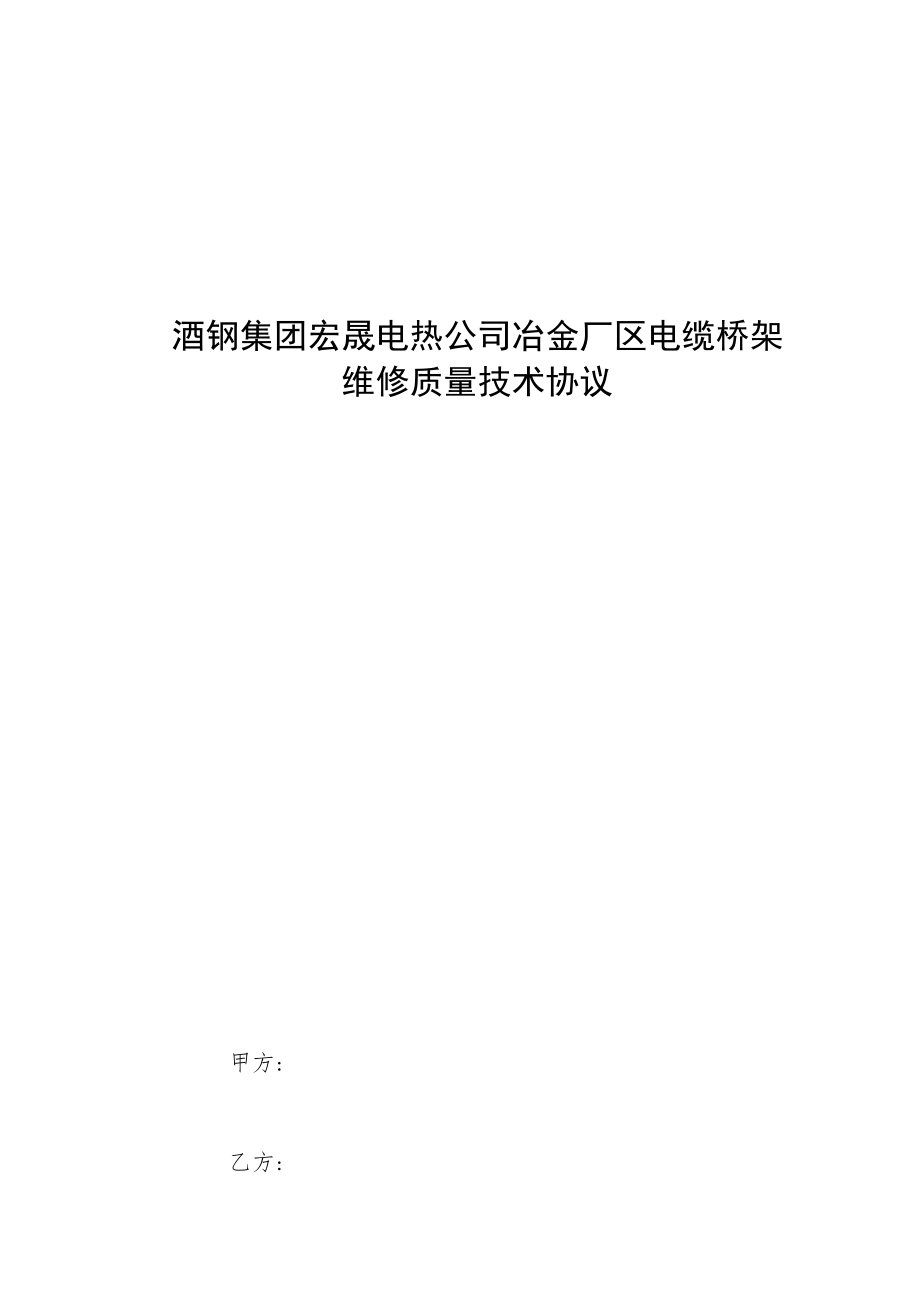

1、酒钢集团宏晟电热公司冶金厂区电缆桥架维修质量技术协议甲方:乙方:一、项目范围L酒钢冶金厂区五总降电缆桥架长约340米，长期受天气和周围环境影响，现桥架主体钢结构锈蚀严重，支架有断裂、开焊现象，槽盒腐蚀严重。需对电缆桥架主体钢结构进行防腐加固并着色，并对桥架上断裂、开焊、变形的支架进行补焊、防腐处理，同时对腐蚀严重的电缆槽盒进行更换。2.二高线电缆隧道1#井上方为绿化带，该段隧道长期受夏季绿化浇水，电缆槽盒、支架腐蚀严重，需对二高线电缆隧道1#井至二高线开关站入口处两侧共计100米电缆支架进行更换。3.五总降电缆桥架维修数量具体维修地段具体维修明细电缆桥架主体钢结构进行防腐、加固处理（米2）电缆

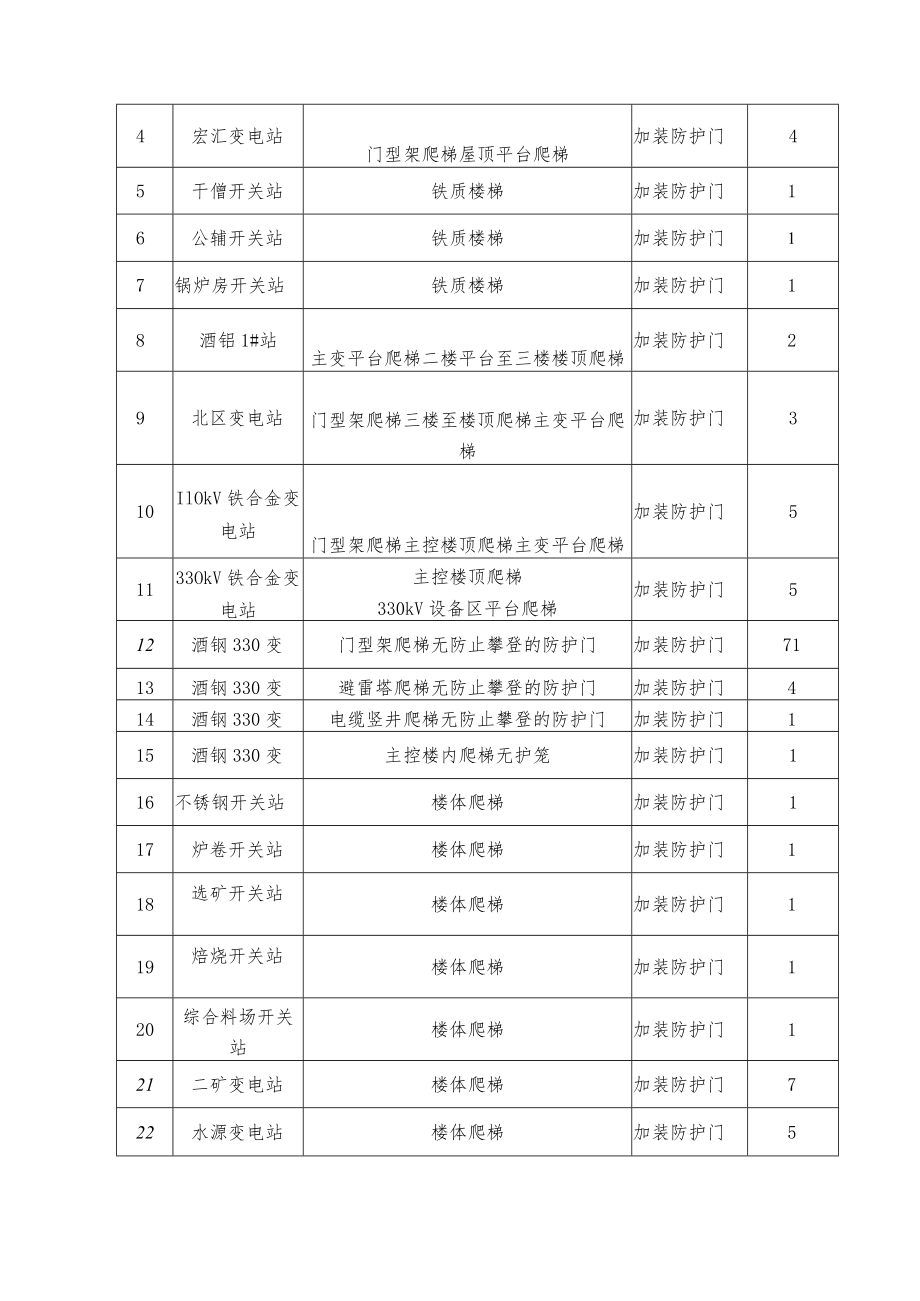

2、桥架主体钢结构进行着色（米2）腐蚀严重的电缆槽盒进行更换（米2）五总降电缆桥架32644624904.二高线电缆隧道电缆支架更换数量具体维修地段具体维修明细拆除原有锈蚀电缆支架（米）更换电缆支架（米）二高线电缆隧道1#井至二高线开关站入口1001005.对电网运行作业区各站所爬梯需加装防护门序号站所名称位置说明数量1四总降变电站1-4#主变室至牛头爬梯加装防护门42四总降变电站楼体北侧爬梯加装防护门13四泵站开关站楼体西侧爬梯加装防护门14宏汇变电站门型架爬梯屋顶平台爬梯加装防护门45干僧开关站铁质楼梯加装防护门16公辅开关站铁质楼梯加装防护门17锅炉房开关站铁质楼梯加装防护门18酒铝1#站主
3、变平台爬梯二楼平台至三楼楼顶爬梯加装防护门29北区变电站门型架爬梯三楼至楼顶爬梯主变平台爬梯加装防护门310IlOkV铁合金变电站门型架爬梯主控楼顶爬梯主变平台爬梯加装防护门51133OkV铁合金变电站主控楼顶爬梯330kV设备区平台爬梯加装防护门512酒钢330变门型架爬梯无防止攀登的防护门加装防护门7113酒钢330变避雷塔爬梯无防止攀登的防护门加装防护门414酒钢330变电缆竖井爬梯无防止攀登的防护门加装防护门115酒钢330变主控楼内爬梯无护笼加装防护门116不锈钢开关站楼体爬梯加装防护门117炉卷开关站楼体爬梯加装防护门118选矿开关站楼体爬梯加装防护门119焙烧开关站楼体爬梯加装防
4、护门120综合料场开关站楼体爬梯加装防护门121二矿变电站楼体爬梯加装防护门722水源变电站楼体爬梯加装防护门523黑山湖变电站楼体爬梯加装防护门324二总降变电站楼体爬梯户外设备区爬梯加装防护门4825汇集变电站楼体爬梯加装防护门426五总降变电站楼体爬梯加装防护门427碳钢冷轧变电站楼体爬梯加装防护门528四轧开关站楼体爬梯加装防护门129CSP变电所楼体爬梯加装防护门630轧钢开关站楼体爬梯加装防护门231铁前变电站楼体爬梯加装防护门132铁前变电站楼体爬梯1#、2#、3#主变室平台爬梯加装防护门433焦化开关站楼体爬梯加装防护门534三总降变电站户外大线门型架爬梯加装防护门635三总降
5、变电站楼体爬梯加装防护门136三总降变电站1-5#主变及四热启备线通往二层平台爬梯加装防护门637三制氧变电站楼体爬梯主变室爬梯加装防护门438一总降变电站楼体爬梯门型构架爬梯避雷器爬梯加装防护门2039氧降变电站楼体爬梯户外门构型架爬梯加装防护门740一高线开关站楼体爬梯加装防护门141板连开关站楼体爬梯加装防护门242炼钢开关站楼体爬梯加装防护门143南区变电站楼体爬梯户外门构型架爬梯加装防护门344绿化变电站楼体爬梯加装防护门2防水锁350把、防护门258个二、技术要求及规范（一）五总降电缆桥架维修处理相关要求L五总降电缆桥架按要求进行打磨、除锈后表面应光滑无毛刺。2 .五总降电缆桥架需
6、将打磨、除锈后的杂物及时清洗干净。3 .对五总降电缆桥架立柱、横梁、走廊须着草绿色防腐漆，电缆支架、槽盒须着银粉色防腐漆。防腐漆喷涂不少于2次，防腐漆涂层厚度为150um,允许偏差为-25u。漆面光滑平整，色泽均匀一致，无透底、斑迹、皱纹、流痕、漆粒、起泡及明显的刷痕，层间结合严密，粘附良好，无分层、龟裂。4 .对五总降电缆桥架上塌陷、断裂、开焊、变形的支架进行补焊、防腐、加固，同时对腐蚀严重的电缆槽盒进行更换。5 .施工现场属于高处作业，施工单位须配有专职安全监护人员，办理高处作业票，现场需动火作业时需办理动火作业票。（二）二高线电缆隧道电缆支架更换相关要求1.电缆支架立柱采用L50mm*5
7、mm镀锌角钢，高度为2米,平行间距为800mm,每个立柱安装6层托臂，托臂需采用L40mm*4m角钢，托臂间距为350mm。托臂端部装黄色角钢护套。立柱之间采用-40mm*4m镀锌扁钢接地线与原地接体连接。2 .立柱与墙体预埋件、立柱与托臂、立柱与接地线均可靠焊接，各焊接点应表面光滑并进行防腐处理。3 .电缆隧道内作业必须办理有限空间作业票，动火作业需办理动火票。二、工作管理制度1 .宏晟电热公司供电分公司外委维修项目管理办法。2 .宏晟电热公司外委维修项目管理办法。3 .宏晟电热公司相关方安全管理办法。4 .酒泉钢铁（集团）有限责任公司外协单位及派遣劳动者安全管理细则。5 、酒泉钢铁（集团）
8、有限责任公司职业健康安全相关方管理程序。三、质量验收标准1. GB503032015建筑电气工程施工质量验收规范2. JB/T6743-2013户内户外钢制电缆桥架防腐环境技术要求3. GB502052020钢结构工程施工质量验收标准4. 04D701-3电缆桥架安装若上述国家标准、规范为过期版本，按现行最新版本要求执行。四、考核条款L对于因乙方的责任造成轻伤及以上人身伤害事故、一般事故及以上生产设备事故的，扣除全部安全生产管理保证金。因乙方的责任造成重伤及以上人身伤害事故、较大事故及以上生产设备事故的，同时依据合同条款扣除一定的工程总价款。2 .乙方未履行协议规定责任条款的，扣除安全生产管理
9、保证金IOOO元/每项。3 .乙方在从业期间发生违章等不安全行为，扣除安全生产管理保证金IOoO-5000/每项。4 .甲方向乙方下达外协单位安全生产管理违章处罚通知单，乙方签字确认，分公司领导、宏晟电热公司主管领导同意后，交由财务进行扣除。5 .乙方接到外协单位安全生产管理违章处罚通知单后5个工作日内持安全生产管理保证金收据到财务部办理扣款手续。安全生产管理保证金扣除后应重新缴纳到规定数额，同时到分公司安全生产科备案。序号考核项目考核额度备注文明施工管理1项目经理不服从甲方工作安排或不执行甲方相关管理制度及要求1000-2000元/次出现两次或以上，甲方有权要求撤换项目经理，新项目经理必须经
10、过甲方审查同意后方可上任，此间该单位必须按合同要求做好分内各项工作。序号考核项目考核额度备注2现场施工人员数量或资质不满足合同要求300元/人次3主要管理、技术人员资质或数量不满足合同要求500元/人次4参加甲方组织的会议时迟到、早退50元/次5无故未参加甲方组织的会议200元/次6工作现场工器具、材料、设备部件摆放不整齐，未进行标识。100元/处7工作人员在厂区内流动吸烟（不在规定的吸烟区内）200元/人次质量进度管理1未按计划完成项目施工，造成拖期1000-2000元/项天2甲方安排的工作（合同范围内）拒不执行1000元/次3工作推诿扯皮，不主动配合，500-2000元/次甲方：（专用公章）乙方：（专用公章）甲方代表:乙方代表:话:话:
