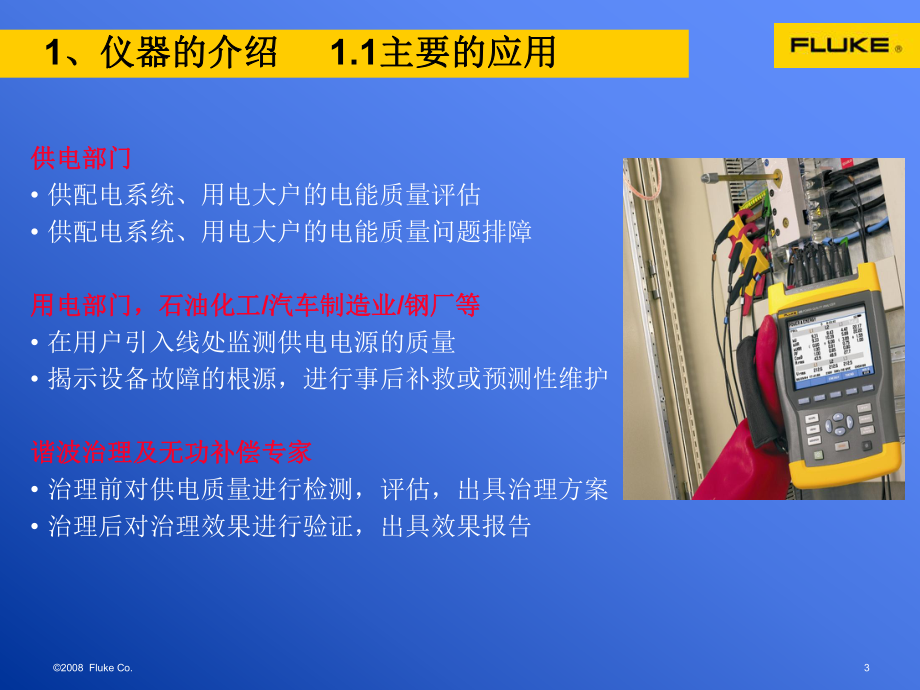

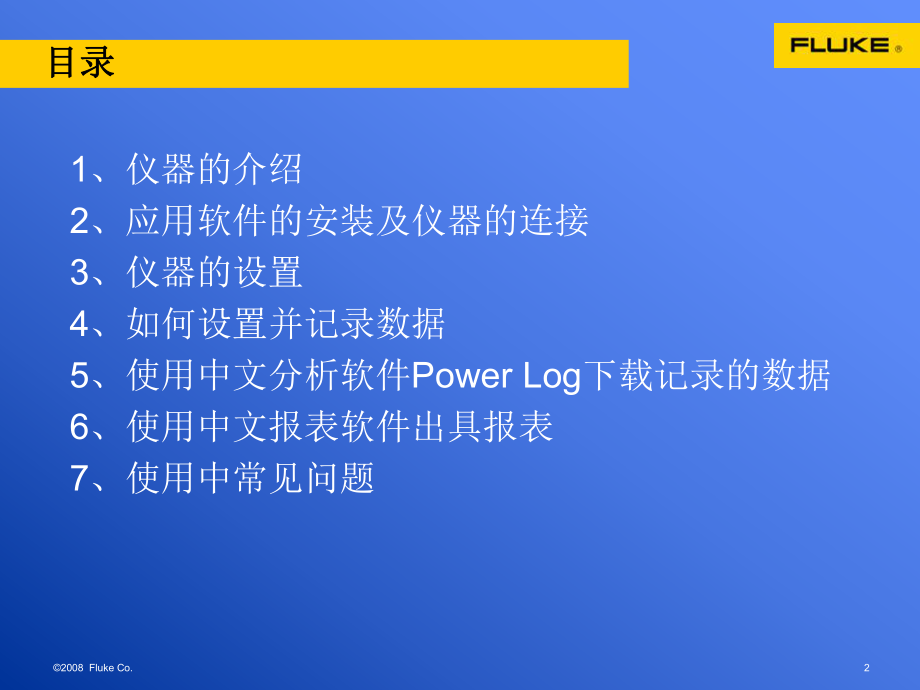

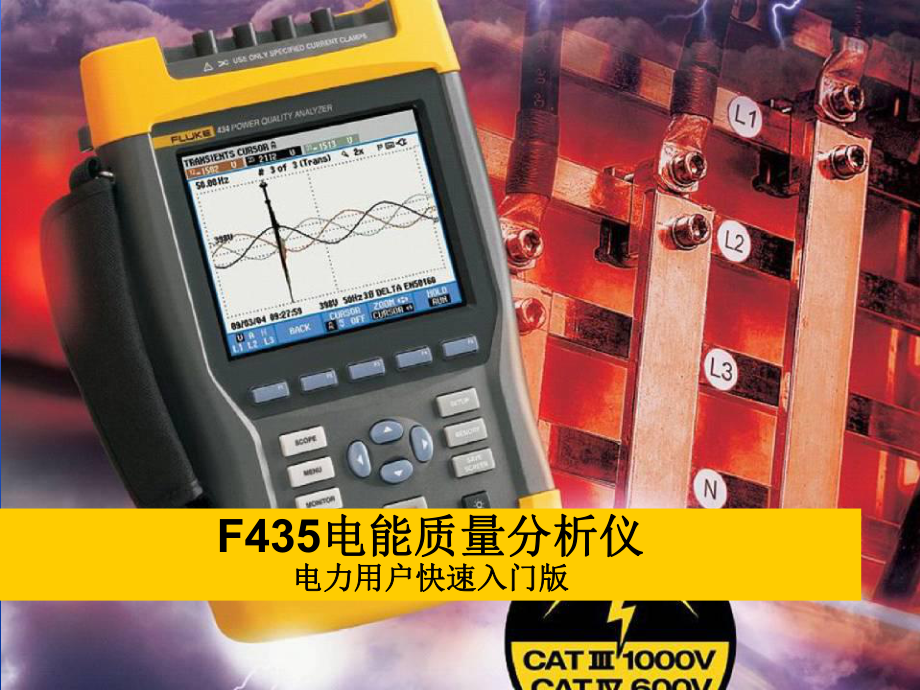

1、F435电能质量分析仪电能质量分析仪电力用户快速入门版电力用户快速入门版2008 Fluke Co. 2目录目录1、仪器的介绍2、应用软件的安装及仪器的连接3、仪器的设置4、如何设置并记录数据5、使用中文分析软件Power Log下载记录的数据6、使用中文报表软件出具报表7、使用中常见问题2008 Fluke Co. 3供电部门供电部门 供配电系统、用电大户的电能质量评估 供配电系统、用电大户的电能质量问题排障用电部门，石油化工用电部门，石油化工/汽车制造业汽车制造业/钢厂等钢厂等 在用户引入线处监测供电电源的质量 揭示设备故障的根源，进行事后补救或预测性维护谐波治理及无功补偿专家谐波治理及无
2、功补偿专家 治理前对供电质量进行检测，评估，出具治理方案 治理后对治理效果进行验证，出具效果报告1、仪器的介绍、仪器的介绍 1.1主要的应用主要的应用2008 Fluke Co. 41、仪器的介绍、仪器的介绍 1.2仪器的组成仪器的组成2008 Fluke Co. 51、仪器的介绍、仪器的介绍 1.3主要依据的标准主要依据的标准所用测量方法 IEC61000-4-30 A 级测量性能IEC61000-4-30 A 级闪变 IEC 61000-4-15谐波 IEC 61000-4-7标准符合性测试报告CE认证报告依照 EN61010-1 第二版（2001）适用第 III 类，污染等级 2 仪表的
3、测量控制和实验室电气设备的安全要求进行设计和测试。 2008 Fluke Co. 6Vrms, Arms 10/12周期间隔，不重叠，依照 IEC 61000-4-30 每个周期使用 500/416个样本 Vpeak, Apeak 在 10/12个周期间隔内的绝对最大值，分辨率为 40 微秒电压波形因数Vpeak 和 Vrms 之间的比率电流波形因数Apeak 和 Arms 之间的比率 Hz 依照 IEC61000-4-30 每 10 秒测量一次 Vrms ,Arms 按一个周期测量，从基波过零点开始，每半个周期刷新一次。依照 IEC 61000-4-30，每个通道相互独立。谐波根据 IEC
4、61000-4-7 从 10/12个周期无间隙谐波组电压和电流测量值计算而得功率（W）总有功功率或基波有功功率显示可选对每相计算 10/12 个周期内瞬时功率的平均值；总有功功率 P T =P1 + P2 + P 3 VA 总视在功率或基波视在功率显示可选使用 10/12 个周期时段内的 Vrms x Arms 值计算视在功率，总视在功率为有功功率和视在功率的均方根 VAR 总基波无功功率显示可选 VA 的平方减去有功功率平方的方根，除以 10/12个周期时段计算出无功功率。容性和感性负载以电容和电感图标指示功率因数有功功率（W）与视在功率 VA 之商 Cos ? / DPF 基波电压和基波电
5、流夹角的余弦不平衡电源电压的不平衡依照 IEC61000-4-30标准利用对称分量法进行评估闪变依照 IEC 61000-4-15 闪变仪的功能和设计规范。包括 230 V 50 Hz 灯泡和 120 V 60 Hz瞬态捕捉捕捉在信号包络图上的波形。另外，可依照 IEC61000-4-30规定触发捕捉骤降、骤升、干扰和电流（Amps）幅值时间同步可选的 GPS430 时间同步模块可为事件的时间标记和时间累计测量提供 20 ms 或 16.7 ms的误差。当同步不可用时，时间容差 1s/24h 1、仪器的介绍、仪器的介绍 1.4测量方法测量方法2008 Fluke Co. 7五种不同的屏幕类型以
6、最有效的方式显示测量结果 1、仪器的介绍、仪器的介绍 1.5显示功能显示功能2008 Fluke Co. 8将仪器随附的软件光盘放入光驱，等待自动安装或手动双击setup.exe按照提示步骤进行安装2、软件的安装、软件的安装- Fluke ViewFluke View分析软件，用于下载数据集及存储的屏幕2008 Fluke Co. 9Power Log分析软件，用于下载435连续记录的数据2、软件的安装、软件的安装- Power Log2008 Fluke Co. 10用于F435记录的数据统计分析，并给出国标符合性报告2、软件的安装、软件的安装- F435中文报表软件2008 Fluke C
7、o. 112、软件的安装、软件的安装- 驱动用于F435 光电转USB通讯线（the Fluke USB-IR optical serial cable）Revision: II驱动安装步骤如下：驱动安装步骤如下： 连接 Fluke USB-IR通讯线 和PC PC会提示“发现新硬件”，会出现硬件安装向导 插入安装光盘，按照屏幕提示操作 向导会提示发现 FT232R USB UART 驱动并开始安装 又会重复出现一次“发现新硬件”，重复以上步骤 安装完成确认正常安装？确认正常安装？“控制面板”/“系统”/“硬件”/“设备管理器”WindowsXP在“端口”中可以找到设备。如果显示黄色的警告标志
8、，需要重新进行正确的安装2008 Fluke Co. 123、仪器的设置、仪器的设置 3.1标称值及附件标称值及附件第一步：按设置（SETUP）键可打开设置菜单来查看和更改分析仪的设置第二步：按方向键 选择Config（黑底高亮显示），可选择更改分 析仪的接线方式 第三步：选择接线方式，按照接线方式图所示连接仪器的测试线 第四步：设置标称电压值，一般在配电室测量设置为100V （PT二次电压值） 第五步：选择电流钳，并设置电压电流的变比 2008 Fluke Co. 133、仪器的设置、仪器的设置 3.2兼容兼容10种接线方式种接线方式3 WYE 三相三相四四线制，线制，Y 形形 3 DELT
9、A 三相三相制（三相三相制（Delta） 1 + NEUTRAL 单相带中性线 1 SPLIT PHASE 分相 1 IT NO NEUTRAL 单相制，带两相电压，无中性线 3 IT 三相 Y 形，无中性线 3 HIGH LEG 四线三相三角形（Delta），带中心抽头高压相脚 3 OPEN LEG 开口三角形（V 形）接线，带两个变压绕组 2-ELEMENT 三相三线制，三相三线制，L2 / B 相位相位上无上无电流电流互感互感器（器（2 瓦法瓦法） 2-ELEMENT三相三相四四线制，线制，L2 / B 相位相位无无电压电压传感传感器器电力行业测试常见的接线方式有两种：1. 三相四线制，
10、仪器可以直接测量3个相电压和3个相电流。用户可选是否测试中线对地的电压电流值2. 三相三线制，没有中线，而且仅有2个电流互感器，仪器可以直接测量2/3个线电压和2个线电流2008 Fluke Co. 143仪器的设置仪器的设置 3.3几种常见的接线方式几种常见的接线方式3 WYE接法 2-ELEMENT接法2-ELEMENT接法3 DELTA接法2008 Fluke Co. 153仪器的设置仪器的设置 3.4检查接线是否正确检查接线是否正确下图是正确连接的分析仪的矢量图 2008 Fluke Co. 164、如何设置并记录数据、如何设置并记录数据 4.1记录功能设置记录功能设置1、按MENU键
11、，再按 方向键，记录模式会高亮显示，按回车键ENTER2、设置平均时间，例如1min,在最右上边会自动显示可以连续记录的时间3、选择记录的参数，点击OK就开始记录2008 Fluke Co. 175、使用、使用FlukeView 5.1下载数据集和存屏下载数据集和存屏1、连接F435和PC,然后启动FlukeView软件3、COM口选择设置打开PC的设备管理器，控制面板-系统- 硬件-设备管理器在“端口”中找到设备，然后双击。转到端口设置-高级，然后选 COM 端口号，是9或更低的端口号。按“确定”。4、在FlukeView软件的COM下拉选择菜单中 选择相应的COM口5、在Instrumen
12、t菜单下选择下载的数据类型：屏 幕、趋势图、事件、谐波等，点击下载2、按F435的Memory键，再按 方向键选择需要下载的数据集，按USE2008 Fluke Co. 185、使用、使用Power Log 5.1下载下载Logging data1、连接F435和PC,然后启动Power Log软件3、COM口选择设置打开PC的设备管理器，“控制面板”/“系统”/“硬件”/“设备管理器”WindowsXP在“端口”中找到设备，然后双击。转到“端口设置”/“高级”，然后选 “COM 端口号”是9或更低的端口号。按“确定”。4、在Power Log软件的COM下拉选择菜单中选择相应的COM口号下载
13、记录的数据下载记录的数据2、按F435的Memory键，再按 方向键选择需要下载的记录数据，按USE2008 Fluke Co. 195、使用、使用Power Log 5.2导出记录的数据导出记录的数据F435连续记录的数据将数据导出到文本文将数据导出到文本文件件2008 Fluke Co. 206、使用中文报表软件、使用中文报表软件 6.1界面介绍界面介绍基本信息基本信息输入输入电压等电压等级及变级及变比比PQ评估评估限值限值调整因子调整因子数据导入数据导入报表导报表导出键出键国标限值国标限值PQ评估评估结果结果2008 Fluke Co. 216、使用中文报表软件、使用中文报表软件 6.2
14、导出报表导出报表电压质量电压质量电流质量电流质量功率等功率等通过率通过率2008 Fluke Co. 227、常见故障排除、常见故障排除1. 分析仪无法启动 电池电量可能完全耗尽。在此情况下，即便分析仪由电池充电器/电源适配器供电亦无法启动。先给电池充电：用电池充电器给分析仪供电，但不启动分析仪。等待约 15 分钟后再次尝试启动分析仪。2. 分析仪在几秒钟后关闭 电池电量可能耗尽。检查屏幕表头部位的电池符号。符号表示电池电量已经耗尽，必须 充电。3. 屏幕一直不亮 确信分析仪已经启动：在启动电源时，您应当听到一次哔哔声。如果屏幕一直不亮，可 能是显示 屏的对比度问题。请按下列操作更改对比度：
15、按设置（SETUP）键。 按功能键 F4。 按左或右箭头键 5 秒钟返回至正常显示。4. 完全充电的电池运行时间太短 电池可能状态不佳。采取一次完全放电后再充电。5. FlukeView 无法识别分析仪 确信分析仪已经启动。确信通讯线已经正确连接。确信 PC 所选用的 COM端口正确。 如果不正确，更改 COM端口设置或将接口线连接到另一个 COM 端口。确信分析仪与 PC 的波特率相同。详见用户手册第 21 章 2008 Fluke Co. 23使用使用Fluke view下载谐波数据？下载谐波数据？第一步：下载存储的谐波测量数据（谐波电压、电流、功率）第二步：选择File-Copy Dat
