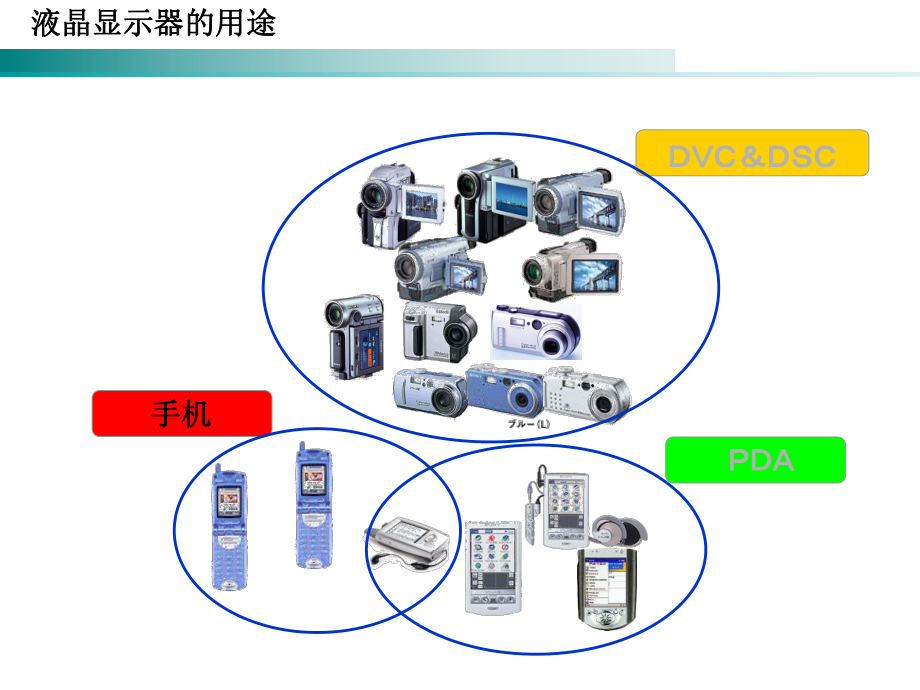

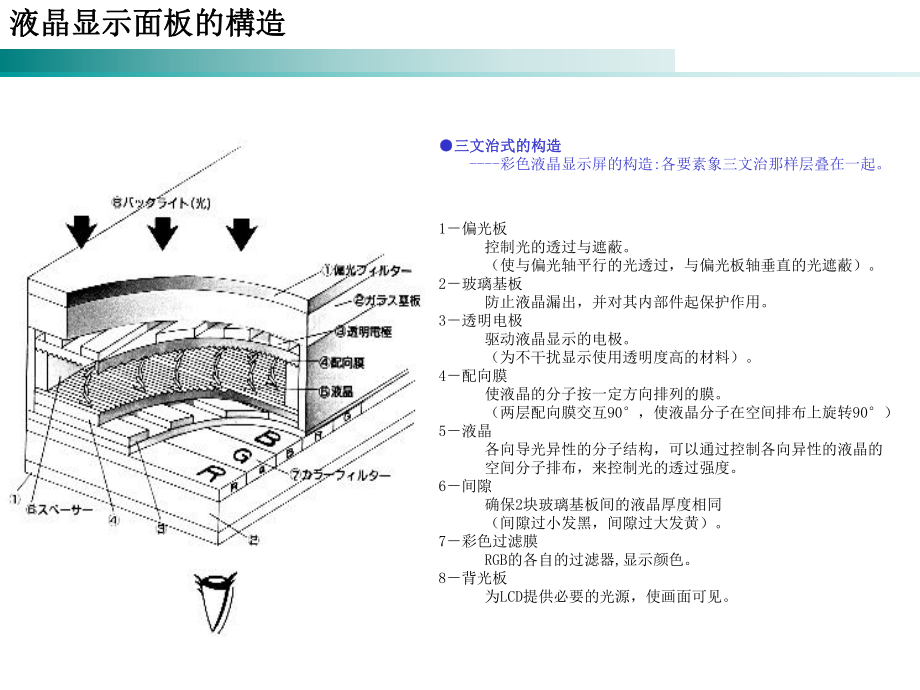

1、原理培训资料手机手机液晶显示器的用途液晶显示器的用途 三文治式的构三文治式的构造造 -彩色液晶显示屏的构造:各要素象三文治那样层叠在一起。 1偏光板控制光的透过与遮蔽。(使与偏光轴平行的光透过,与偏光板轴垂直的光遮蔽)。 2玻璃基板 防止液晶漏出,并对其内部件起保护作用。 3透明电极 驱动液晶显示的电极。(为不干扰显示使用透明度高的材料)。4配向膜 使液晶的分子按一定方向排列的膜。 (两层配向膜交互90,使液晶分子在空间排布上旋转90)5液晶 各向导光异性的分子结构,可以通过控制各向异性的液晶的 空间分子排布,来控制光的透过强度。6间隙 确保2块玻璃基板间的液晶厚度相同(间隙过小发黑,间隙过大

2、发黄)。 7彩色过滤膜 RGB的各自的过滤器,显示颜色。 8背光板 为LCD提供必要的光源,使画面可见。液晶液晶显示面板的显示面板的構造構造棱镜纸(X)棱镜纸(Y)扩散膜()导光板反射膜框架外光照明玻璃TFT玻璃上偏光板液晶LED照明半透过型液晶显示器的构成半透过型液晶显示器的构成下偏光板LCD的显显示原理什么是什么是LCD重要的重要的偏光偏光?拥用特定方向振动的光拥用特定方向振动的光竖方向的波从竖方向的波从偏光板偏光板透过透过横方向横方向的波被偏光板隔绝的波被偏光板隔绝【 【例例】 】3/16偏光板的作用:使与偏光轴平行的光透过;偏光板的作用:使与偏光轴平行的光透过; 使与偏光轴垂直的光遮敝

3、。使与偏光轴垂直的光遮敝。自然光:各方向的光强都相同,无方向性。自然光:各方向的光强都相同,无方向性。偏振光:某方向的光强比其它方向强,有方向性。偏振光:某方向的光强比其它方向强,有方向性。完全偏振光:仅存在一个方向的光。完全偏振光:仅存在一个方向的光。处理处理自然光自然光完全偏振光完全偏振光偏光板偏光板偏光轴:竖直偏光轴:竖直怎样做到怎样做到光光的的ONON OFFOFF?ex. 通常白光4/16偏光板TFT电极电极偏光板背光板背光板白黒电源OFF电源ONLCD的显显示原理怎样实现怎样实现光光的明暗的明暗?4/16电压:0V电压:5V电压:10V通过控制加在上下两透明电极的电压差的大小,间接

4、控制液晶分子的偏转角度,通过控制加在上下两透明电极的电压差的大小,间接控制液晶分子的偏转角度,从而控制光在液晶中的旋转角度,控制被偏光板遮蔽的光的多少,从而控制透过从而控制光在液晶中的旋转角度,控制被偏光板遮蔽的光的多少,从而控制透过光的强弱。光的强弱。偏光板X偏光板Y偏光板X偏光板Y偏光板X偏光板YLCD的显显示原理液晶的工作原理液晶的工作原理配向膜使液晶的分子按一定方向排列方向不同的上下两片配向膜使液晶的分子旋转排列*上下两片方向一致的偏光板可以透光,*上下两片方向交叉的偏光板不能透光。*旋转的液晶分子改变光的波动方向,*通电后电势能使液晶分子定向排列。(平面図)LED显示器的成像象素显示

5、器的成像象素面板上CF面的4个点上下两层电极纵横排列面板上TFT面的1个点有机EL信号线走査线2走査线1p-Si 4TFT构成1002003004005006007008009001000赤外線赤外線赤赤黄赤黄赤緑緑青青紫紫外线黄黄(nm)紫外线(UV)極端遠近可視线 (VIS)赤外线 (IR)混色方法光的种类电磁波频谱微粒连接技术微粒连接技术COGCOG(Chip On GlassChip On Glass)IC chipIC chipACFACFFPCFPCFPCFPCACFACFTFTTFTpanelpanelIC chipIC chipACFACFTFTTFTpanelpanelpin

6、pin数:数:400400pitchpitch:65m65mpinpin数:数:400400pitch pitch :65m65mpinpin数:数:4040255255pitchpitch:8080500m500mACFACF:异方向性导电膜异方向性导电膜 (Anisotropic Conductive Film)(Anisotropic Conductive Film)导电导电粒子粒子直径直径3.5m3.5mAl + AuAl + AuCu+Ni+AuCu+Ni+AuFPCFPCAl + AuAl + AuTiTiTFT panelTFT panelTi + ITOTi + ITOTFT

7、panelTFT panelCu+Ni+AuCu+Ni+AuIC chipIC chipIC chipIC chipFPCFPC加加压压加加热热加加压压加加热热加加压压加加热热COFCOF(Chip On FilmChip On Film)FOGFOG(Film On GlassFilm On Glass)ACFACF中的金属粒子在显微镜下图象中的金属粒子在显微镜下图象250lx780lx3900lx57000lx各种照度下的透过型液晶的显示能力各种照度下的透过型液晶的显示能力780lx250lx3900lx57000lx各种照度下的反射型液晶各种照度下的反射型液晶半透過型液晶半透過型液晶透過

8、型液晶透過型液晶屋外屋外屋内屋内透过型液晶与半透过型液晶的比较透过型液晶与半透过型液晶的比较各种液晶不同环境能见度比较各种液晶不同环境能见度比较照明度照明度能见度能见度透過型透過型10100反射型反射型LightLightONONOFFOFF半透過型半透過型棱镜纸棱镜纸导光板棱镜纸向下的配光特性棱镜纸向下的配光特性棱镜纸向上的配光特性棱镜纸向上的配光特性棱镜纸的配光特性棱镜纸的配光特性作用:将散射光向中心方向汇聚.作用:将散射光向两侧扩散.棱镜纸棱镜纸 原理:LED发出的点光源经导光板反射为若干束的面光源,面光源经扩散膜分散为均匀的散射光,散射光经棱镜纸两次折射成均匀的平行光。点光源点光源面光

9、源面光源導光板導光板背光板的构成及功能背光板的构成及功能背光板的构成背光板的构成LED导光板导光板上棱镜纸上棱镜纸(X) 扩散膜扩散膜下棱镜纸下棱镜纸(Y)导光板导光板反射膜反射膜背光板的功能背光板的功能手机液晶用被光板亮度、效率提高手机液晶用被光板亮度、效率提高0 015001500200020002500250030003000350035004000400002030405(nit)年份亮度亮度2600 nit2600 nit3250 nit3250 nit2100 nit2100 nit4000nit4000nit手机液晶用背光板组件厚度削减手机液晶用背光板组件厚度削减0 00.40.

10、40.60.60.80.81.01.01.21.21.41.402030405(mmmm)年份厚度厚度0.0.mmmm0.0.mmmm1.2 mm1.2 mm0.4mm0.4mm耗电量(mW)比率 ()合计444100LCD6.31.4BL25357按键LED18441.4组合其他1.110.25BLLCD 按键LED组合其他手机耗电明细手机耗电明细黒体軌跡4000K5000K6500K9000K16000K白色白色LEDLED的色度坐标的色度坐标放大现在的现在的LED颜色覆盖范围宽颜色覆盖范围宽 a: :蓝色较强蓝色较强 b: :黄色强黄色强 上面是绿色,下面是粉红上面是绿色,下面是粉红 期待颜色覆盖范围小的技术期待颜色覆盖范围小的技术展展 望望手机液晶以半透过型为主手机液晶照明以白色LED为主白色LED照明今后要解决的课题:()耗电量减小()薄型化和小型化()LED色偏减小()LED发热量减小期待今后设计具有竞争实力的超薄背光板。
