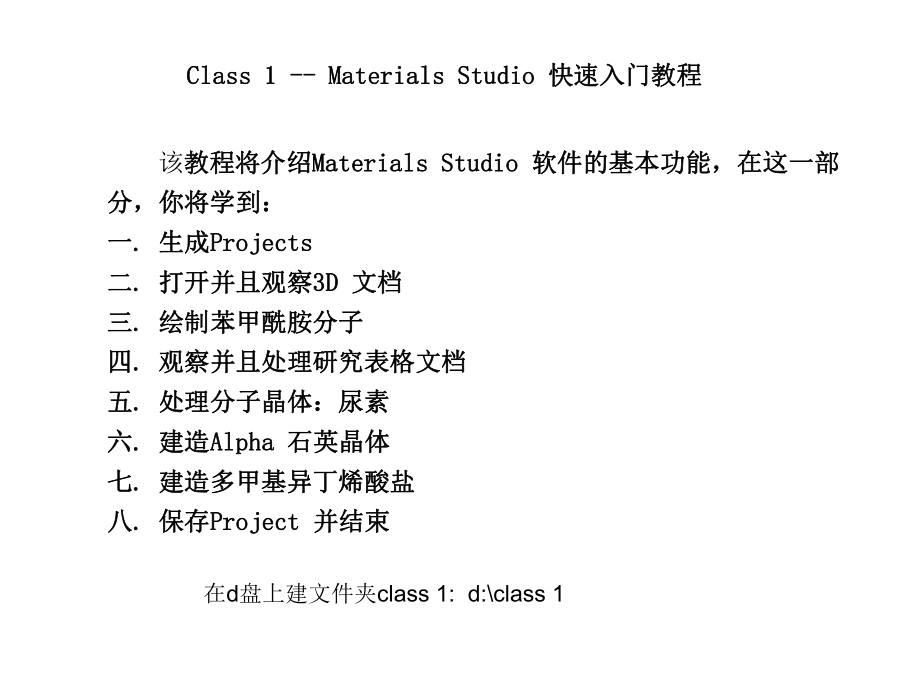

1、Class 1 - Materials Studio Class 1 - Materials Studio 快速入门教程快速入门教程 该教程将介绍教程将介绍Materials Studio Materials Studio 软件的基本功能，在这一部软件的基本功能，在这一部分，你将学到：分，你将学到：一一. . 生成生成ProjectsProjects二二. . 打开并且观察打开并且观察3D 3D 文档文档三三. . 绘制苯甲酰胺分子绘制苯甲酰胺分子四四. . 观察并且处理研究表格文档观察并且处理研究表格文档五五. . 处理分子晶体：尿素处理分子晶体：尿素六六. . 建造建造Alpha Alph

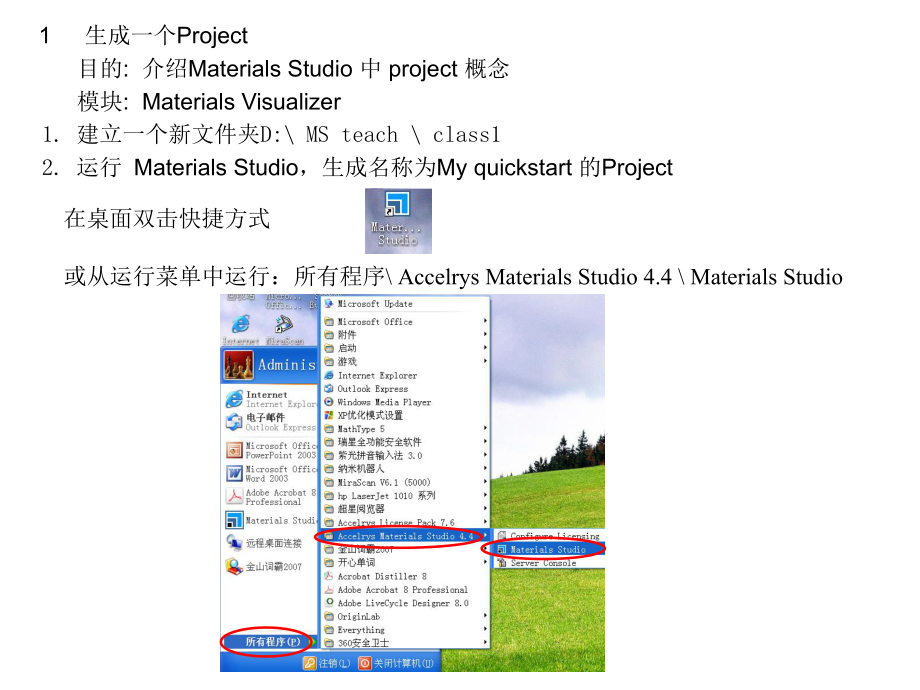

2、a 石英晶体石英晶体七七. . 建造多甲基异丁烯酸盐建造多甲基异丁烯酸盐八八. . 保存保存Project Project 并结束并结束在d盘上建文件夹class 1: d:class 11. 建立一个新文件夹D: MS teach class1 2. 运行 Materials Studio，生成名称为My quickstart 的Project或从运行菜单中运行：所有程序 Accelrys Materials Studio 4.4 Materials Studio1生成一个Project 目的: 介绍Materials Studio 中 project 概念 模块: Materials Vi

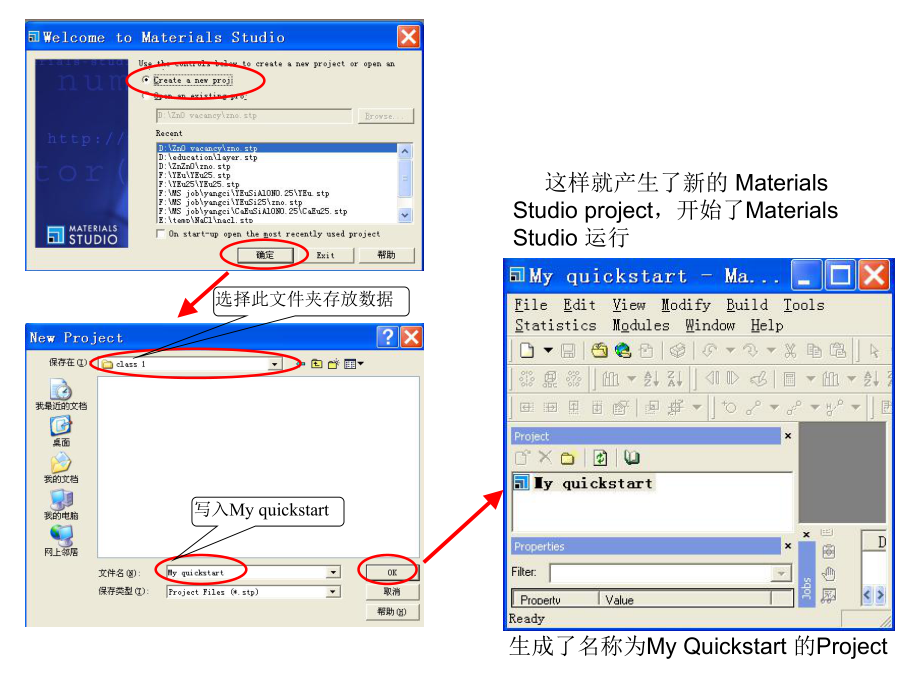

3、sualizer在桌面双击快捷方式选择此文件夹存放数据生成了名称为My Quickstart 的Project写入My quickstart 这样就产生了新的 Materials Studio project，开始了Materials Studio 运行3. 恢复project 的默认设置（初学者不要做此操作） 本教学过程中，每一个新的 project 都使用 Materials Studio 自动产生的template project 的设置。保证 My quickstart project 也一样。选择 Tools Settings Organizer ，打开Settings Organi
4、zer 对话框。1. 点击此处的Materials Studio icon，选中所有的模块和图示工具。2. 单击Reset，所有的模块和图示工具都恢复Accelrys默认值。3. 在此可改变模块和图示工具的设置值。初学者慎用。在layer builder中试试。若干次操作后，已有一些参数设置。由于错误等原因，要重复前面的一个过程。为保存两次操作一样，需返回MS的默认设置。二. 打开并且观察3D 文档目的: 介绍Materials Studio 中文档 documents 的概念模块: Materials Visualizer前提: 已生成一个Project Materials Studio 使
5、用了多种类型的文件，如3D Atomistic and Mesoscale、text、chart、 HTML、 study table、grid、script、 和 forcefield documents。在后面进行计算时，这些文件将逐个显示在projects中，反映了计算的过程。 现在的教学中, 主要出现的是 3D Atomistic 类型的文件。本节课包括以下内容:1. 输入一个结构 2. 调整显示方式3. 改变3D 结构的视图4. 选择对象的不同类型1. 1. 输入一个结构输入一个结构 File / Import，打开输入文件对话框 （注意，此对话框也可用工具栏上的输入按钮 打开）。
6、选择 Examples / Documents / 3D Model / TON.msi，单击 Import 按钮。zeolite Theta-1 unit cell右键旋转 这个 3D Viewer 显示通常的 zeolite Theta-1 单胞。 文件 TON.xsd 是Project Explorer 中My quickstart project 的一部分。注意文件的扩展名已由.msi 变为 .xsd，这是3D 结构的 XML-based native Materials Studio 格式。msi ?2.调整显示方式 在 3D Viewer 上按右键，出右键菜单，选 Display
7、Style ，Display Style 对话框中的各选项的意义如下：Atom Atom 栏： Display Style:Display Style: Line Line：线状模型。 StickStick：棍状模型。 Ball and stickBall and stick：球棍模型。 CPKCPK：球堆砌模型。 PolyhedronPolyhedron：多面体堆积模型（晶体）。 Atom 栏：用 Line、Stick、Ball and stick、 CPK和 Polyhedron display styles 显示zeolite Theta-1 的结构。最后将显示方式改为 CPK 。 Li
8、ne Stick Ball and stick CPK Polyhedron Lattice 栏： Display style:显示单个晶胞或者原胞。 Range：显示在X、Y、Z 方向上晶胞的数量。 Lattice:显示晶胞边界的风格。 用 None、Dashed line、Line和 Stick styles显示zeolite Theta-1 的结构。 注意3D Viewer边框的变化 。 将显示固定在Line。 None Dashed line Line StickLighting * 将箭头移到右上方，关闭Lighting对话框。* 打开Display Style 对话框，在 Atom
9、 tab 中，选 Ball and stick 。关闭对话框。 球上的箭头指示光的照射方向。将鼠标移到球上，鼠标变成手形，按左键，拖动 球，改变光的照射方向。 在TON.xsd 的 3D Viewer 上单击右键，选择 Lighting 选项，该选项将指定加光情况。在此选项卡内可以设定三个光源，并改变光源的照射位置（照射位置用箭头显示）。3. 3. 改变改变3D3D结构的视图结构的视图 Rotate:旋转结构视图。使用三键鼠标，右键是旋转操作。 Zoom:向上或者右侧拖动可以增大所选结构的视图；向下或者向左侧拖动会缩小所 选结构的视图。使用三键鼠标，也可用鼠标上的滚轮进行3D结构的放大、缩小。
10、 Translation:将结构沿着不同的方向平移。 对于三键鼠标来说，左键执行所选操作，右键则是旋转操作，同时按下左健和右键 则会完成缩放操作。此外还可以将键盘和鼠标联用来完成上述操作。以下操作将改变3D结构的位置： Fit to View:根据窗口的尺寸，为3D 结构选择合适的大小。 Recenter:将结构放置到窗口的中心，结构大小不变。若选中一个原子，则将此原 子移到窗口的中心，整体3D结构不变。 Reset View:将结构放置到窗口中原来的位置，并恢复原有大小。通过选择相应的工具并在3D 结构上拖动来改变结构视图。可以使用3D Viewer 工具栏上的工具来改变3D 视图。3D V
11、iewer工具栏工具栏4. 选择不同的对象：如原子或键3D Viewer Selection Mode 按钮 在3D View 工具栏上选择3D Viewer Selection Mode ，并通过单击原子、键来选择相应的对象。单击* 按住鼠标左键，沿斜线托拽，可以选择一定区域内的所有对象，包括原子和键。* 单击一个键，此键的颜色改变，说明被选中。* 在TON 结构上单击选中的原子，此原子颜色改变，说明被选中。此区域的原子和键都被选中键被选中原子被选中* 在结构中的某个原子或键上双击鼠标可以选择整个结构。* 在3D Viewer 上无TON 结构的地方单击或双击鼠标，则取消对象的选择。* 需要
12、将结构保存为project的一部分时，单击3D Viewer 的 ，再按 Yes 按钮。* File / Save Project ，Windows / Close All引言 化学家不得不每天处理大量的小分子和化学中间体。快速生成该类分子对于每一个分子建模环境都是非常重要的。苯甲酰胺分子就是这样一种小分子，在下边我们将以该分子作为例子，进行研究工作。1. 生成新的3D文档2. 设置球棍模型为默认显示方式3. 绘制分子环和原子链4. 绘制氧原子5. 编辑原子类型6. 编辑键的类型7. 添加氢原子并调整分子结构8. 将分子的凯库勒将分子的凯库勒(Kekul)式转化为共轭结构式转化为共轭结构(re
13、sonant bond representation)To monitor and adjust distances 三三. . 绘制苯甲酰胺分子绘制苯甲酰胺分子 目的: 介绍Materials Visualizer 中的绘图工具sketching tools 模块: Materials Visualizer 前提: 已生成一个ProjectBenzamide(苯甲酰胺)分子下面建造苯甲酰胺结构：下面建造苯甲酰胺结构：1. 生成新的3D文档 在菜单上选择File / New，并且选择3D Atomistic 后单击OK。此时文件名称出现在左侧的Project Explorer 中，名称为3D
14、Atomistic.xsd，在其上单击鼠标右键，选择Rename ，将名称改为my-benzamide。选择 File / Save 或单击工具栏上的 Save button 。这样就在my quickstart project中建立了新的 my_benzamide.xsd 3D文件。2. 设置球棍模型为默认显示方式 从菜单栏中选择 Modify / Default Atom Style ，打开 Default Atom Style 对话框。在Display Style中中选择Ball and stick 。单击 Close button 关闭 Default Atom Style 对话框。
15、这样在本project 中，默认显示方式被设置为 ball and stick。 此时按下 ALT key ，单击鼠标左键，则出现一个具有 with resonant bonds 的芳香环(aromatic ring)。 在绘图工具栏(Sketch toolbar) 上单击Sketch Ring 按钮 ，松开，然后鼠标移动到3D文档中。这时鼠标看起来象一只铅笔，其右侧的数字表示将要绘制的环上的原子数(可以在键盘上按下数字键3-8 来改变环的大小）。这里键入6，在3D Viewer上单击左键，则出现一个六边形的碳环。Sketch toolbar3. 绘制分子环和原子链绘制分子环和原子链 Sket
