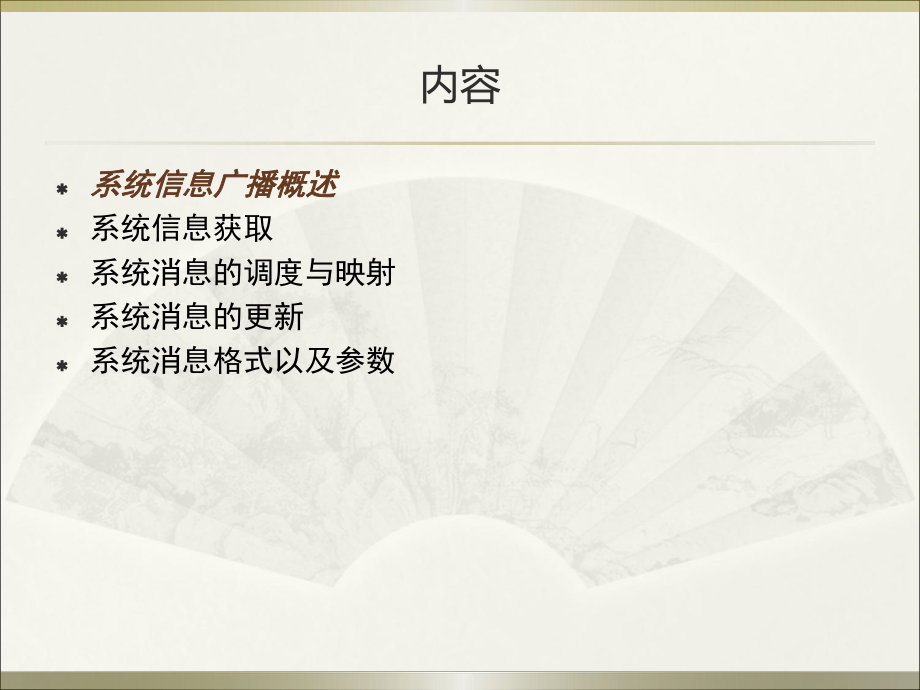

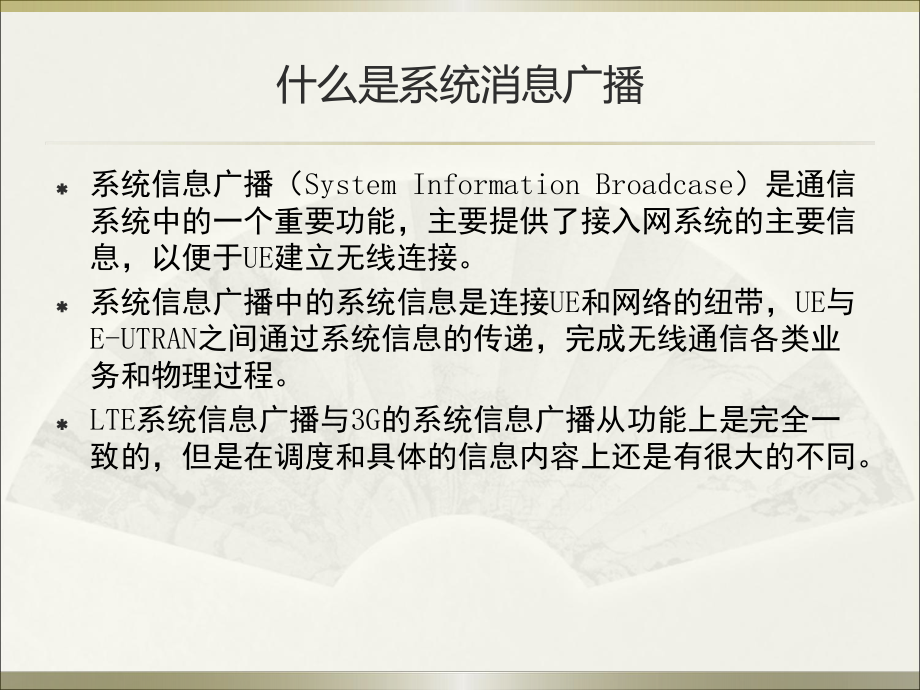

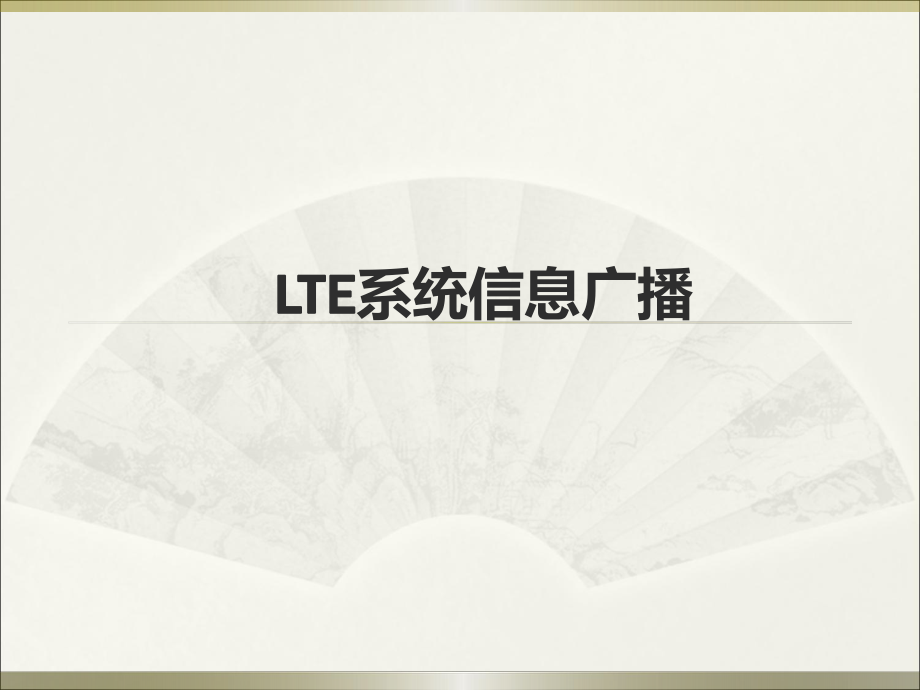

1、LTELTE系统信息广播内容系统信息广播概述系统信息广播概述系统信息获取系统消息的调度与映射系统消息的更新系统消息格式以及参数什么是系统消息广播系统信息广播（System Information Broadcase）是通信系统中的一个重要功能，主要提供了接入网系统的主要信息，以便于UE建立无线连接。系统信息广播中的系统信息是连接UE和网络的纽带，UE与E-UTRAN之间通过系统信息的传递，完成无线通信各类业务和物理过程。LTE系统信息广播与3G的系统信息广播从功能上是完全一致的，但是在调度和具体的信息内容上还是有很大的不同。系统信息广播功能下发对小区中所有UE配置都完全相同的信息，节省无线资源
2、；使UE获得足够的接入信息、小区选择/重选的公共配置参数；通知UE紧急信息：如地震海啸告警系统（ETWS）LTE系统消息广播的组成系统消息广播的内容被划分为多个系统信息块（System Information Blocks,SIB），但是有一个“块”另外给起了个名字：主信息块（Master Information Block，MIB）。因此系统广播信息就被划分为MIB+several SIBs。系统信息广播（System Information Broadcast）MIBSIB1SIB2SIB3SIB4SIB5SIB6SIB7SIB8SIB12SIB11SIB10SIB9SIB13系统消息内容
3、System Information BroadcastMIBSIB 1SISIB 2SIB 3SIB 4SIB 5SIB 6SIB 7SIB 8SIB 9SIB 10SIB 11SIB 12主信息块包括有限个最重要、最常用的传输参数，其需要在该小区中获得其他的信息包括其他SIB的调度信息以及其他小区接入的相关信息SI承载的是SIB的调度信息，而不是SIB1小区无线配置，其他基本配置信息小区重选信息，主要与服务小区相关同频邻区列表、黑名单频间邻区列表UTRAN邻区列表GSM邻区列表CDMA2000邻区列表ETWS通知信息ETWS辅通知信息CMAS辅通知信息Home eNB IdentiferS
4、IB 13MBMS控制信息内容系统信息广播概述系统信息获取系统信息获取系统消息的调度与映射系统消息的更新系统消息格式以及参数系统消息的获取UE应用系统信息获取过程来获取E-UTRAN广播的AS和NAS系统信息。处于RRC_IDLE和RRC_CONNECTED状态的UE采用该系统信息的获取流程。 E-UTRAN MasterInformationBlock UE SystemInformationBlockType1 SystemInformation 关于系统广播接收接收系统广播消息的情况小区选择/重选切换完成从其他RAT切换进入E-UTRAN重新进入覆盖区域接收到该系统信息已经改变的通知或E
5、TWS通知指示，或CMAS通知指示接收到CDMA2000上层请求超出最大有效持续时间系统消息的有效性RRC_IDLE：MIB、SIB1、SIB2SIB8（视支持能力而定）RRC_CONNECTED：MIB、SIB1、SIB2、SIB8（取决于是否支持CDMA2000)内容系统信息广播概述系统信息获取系统消息的调度与映射系统消息的调度与映射系统消息的更新系统消息格式以及参数调度与映射调度每个信息块如何发送、何时发送，就是调度要解决的问题。因此引入调度周期T的概念。映射提出了SI（System Information）的概念，其实可以看成多个SIB构成的一个组。类似于传输信道与物理信道之间的映射，
6、多个SIB映射到同一个SI中，可进行统一调度。LTE系统消息广播的调度MIB的调度MIB没有映射的说法，MIB的调度周期是40ms，即MIB是在SFN%4=0的时候调度发送，但是 其它帧上会重复发送。MIB占用的物理资源：时域上，MIB固定占用#0子帧的slot1发送。频域上，占用中间的6个RB。4N4N+14N+24N+34(N+1)4(N+1)+1 4(N+1)+2 4(N+1)+3#0 #1#2#3#4#5#6#7#8#9slot0slot0slot1slot1调度起始发送调度起始发送重复发送重复发送LTE系统消息广播的调度SIB1调度SIB1的调度周期为80ms，即在SFN%8=0处调
7、度发送，但是会在SFN%2=0处重复发送。SIB1占用的物理资源：时域上，SIB1占用#5子帧发送。8N8N+18N+28N+38N+48N+58N+68N+7#0#1#2#3#4#5#6#7#8#9调度起始发送重复发送重复发送重复发送LTE系统消息广播的调度SI信息位置的获取无线帧位置，即帧号：SFN mod T=FLOOR(x/10) ，T是相应SI的周期si-Periodicityx=(n-1)*w ，w表示si-WindowLength，n是SI在schedulingInfoList中调度的序号子帧位置：a=x mod 10从该SI-winsow的起始端开始，使用SI-RNTI接收DL
8、-SCH，持续直至SI-window的结尾。其中不包括如下子帧：无线帧中的子帧#5，其中SFN mod 2=0；任何MBSFN子帧；TDD中的任何上行子帧。LTE系统消息广播的调度内容系统信息广播概述系统信息获取系统消息的调度与映射系统消息的更新系统消息的更新系统消息格式以及参数LTE系统消息的更新系统信息不会一直不变，在UE侧看来，如果系统信息长时间（3小时）不变，UE会重新尝试接收系统信息。如果网络侧系统信息发生改变了，那么网络侧就需要通知UE更新系统信息。对于处于IDLE和CONNECTED状态的UE都可以通过寻呼来通知。但是，系统信息不是随时都可以变更的，只在特定的无线帧处更新。由此引
9、入了修改周期的概念。LTE系统消息的更新修改周期在修改周期内的系统信息内容不能发生变化系统信息修改只能从下一个修改周期起始时刻开始，即当得知系统信息改变后，在下一个修改周期开始时刻监听新的系统信息。LTE系统消息的更新TD-LTE系统支持两种系统信息变更的通知方式：1.网络侧使用携带systemInfoModification内容的寻呼消息来通知空闲状态和连接状态UE系统信息改变，UE在下一个修改周期开始时监听新的系统消息。2.SIB1中携带systemInfoValueTag（系统信息变更标签）信息，如果UE读取的变更标签和之前存储的不同，则表示系统信息发生变更，需要重新读取；UE存储系统信
10、息的有效期为3h，超过该时间，UE需要重读系统信息。ETWS通知指示如果UE接收到一个寻呼消息包含etws-Indication,那么UE将按照包含在SIB1中的schedulingInfoList,开始接收ETWS主要通知和/或次要通知。ETWS主要通知包含在SIB10中，ETWS次要通知包含在SIB11中。CMAS通知指示如果UE接收到一个寻呼消息包含cmas-Indication,那么UE将按照包含在SIB1中的schedulingInfoList,开始接收CMAS通知。CMAS通知包含在SIB12中。内容系统信息广播概述系统信息获取系统消息的调度与映射系统消息的更新系统消息格式以及参数
11、系统消息格式以及参数MIB主要IE：dl-Bandwidth：下行带宽 。其中n6 对应6个资源块phich-Config：PHICH配置phich-Durtion：用来表示PHICH持续多少个OFDM符号phich-Resource：PHICH资源，用于计算PHICH Group数systemFrmeNumber：系统帧号,使UE获得系统的时间信息SIB1主要IE：Cell access related information：小区接入相关信息Cell Selection Info：小区选择信息p-Max：适用于该小区的值。如果不存在，UE根据自己的能力确定最大发射功率。freqBandIn
12、dicator：频率带宽指示schedulingInfoList：调度信息列表tdd-Configuration：用于描述TDD专用物理信道的配置 si-WindowLength：SI窗口长度systemInfomationValueTag：系统消息更改标签SIB1SIB1SIB2主要IE：ac-BarringInfo：接入限制信息radioResourceConfigCommon：公共无线资源配置ue-TimersAndConstants：UE定时器和计数器freqInfo：频率信息mbsfn-SubframeConfigList：可选，MBSF配置信息timeAlignmentTimerC
13、ommon： 用于控制UE处在上行时钟同步的时间长度。对应参数： Time Alignment TimerSIB2SIB3主要IE：cellReselectionInfoCommon:公共的小区重选信息 speedStateReselectionPars：速率相关的参数t-ReselectionEUTRA：表示TS 36.304 4中的参数“TreselectionEUTRAN”cellReselectionServingFreqInfo：表示频间小区重选和RAT间小区的公共信息intraFreqcellReselectionInfo ：表示频内小区的小区重选公共信息SIB3SIB3SIB4主
14、要IE：intraFreqNeighbCellList ：表示频内邻区列表，含有具体的小区重选参数intraFreqBlackCellList ：表示被列入黑名单的频内邻区列表SIB5SIB5SIB6SIB6SIB7主要IE：carrierFreqsInfoList：提供相邻GERAN载频的列表，为相邻GERAN小区所监控carrierFreqs：表示归为一组GERAN载频的GERAN 载频列表commonInfo：定义GERAN载频组的小区重选参数集q-RxLevMin：GSM小区要求的最小RX等级p-MaxGERAN：上行载频GERAN的最大许可传输功率SIB7SIB8主要IE：syste
15、mTimeInfo：表示关于CDMA2000系统时间的信息searchWindowSize：该搜索窗口为一个CDMA2000参数，用于帮助邻近导频的搜索parametersHRPD：该小区重选参数仅仅适用于CDMA2000 HRPD 系统的相互作用cellReselectionParametersHRPD：小区重选参数仅仅适用于CDMA2000HRPD 系统的小区重选NeighCellListCDMA2000： CDMA2000 邻区列表parameters1XRTT：小区重选参数仅仅适用于CDMA20001XRTT系统的交互phyCellIdList：标识CDMA 2000小区id列表SIB
16、8SIB8SIB8SIB9主要IE：HNB-Name：HNB名称SIB10主要IE：messageIdentifier：标识ETWS 通知的来源和类型serialNumber：标识ETWS通知的变化warningType：标识ETWS主要通知的警告类型，并提供关于紧急情况用户注意以及用户反馈的信息warningSecurityInformation：提供ETWS通知安全方面的信息SIB11主要IE：warningMessageSegmentType：表示包括的ETWS警告消息分段 是否是最后一个分段warningMessageSegmentNumber：表示包含在SIB中的ETWS警告消息分段的分段号码SIB12主要IE：messageIdentifier：标识CMAS通知的来源和类型serialNumber：标识CMAS通知的变化warningMessageSegmentType：标识所包含的CMAS告警消息分段是否是最后一个分段warningMessageSegmentNumber： SIB中所包含的CMAS告警消息分段号warningMessageSegment：承载 一个War
