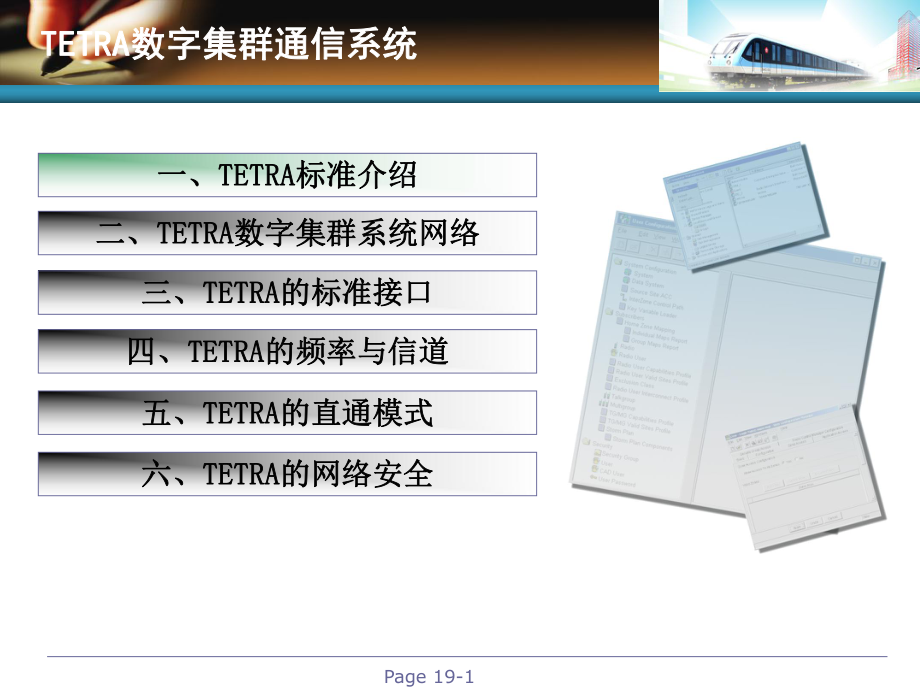

1、Page 19-1TETRATETRA数字集群通信系统数字集群通信系统一、一、TETRATETRA标准介绍标准介绍二、二、TETRATETRA数字集群系统网络数字集群系统网络三、三、TETRATETRA的标准接口的标准接口四、四、TETRATETRA的频率与信道的频率与信道五、五、TETRATETRA的直通模式的直通模式 六、六、TETRATETRA的网络安全的网络安全Page 19-2一、一、TETRATETRA标准介绍标准介绍1 1、TETRATETRA是什么？是什么？TETRATETRA（Terrestrial rrestrial Trunked runked Radiodio，或，或陆

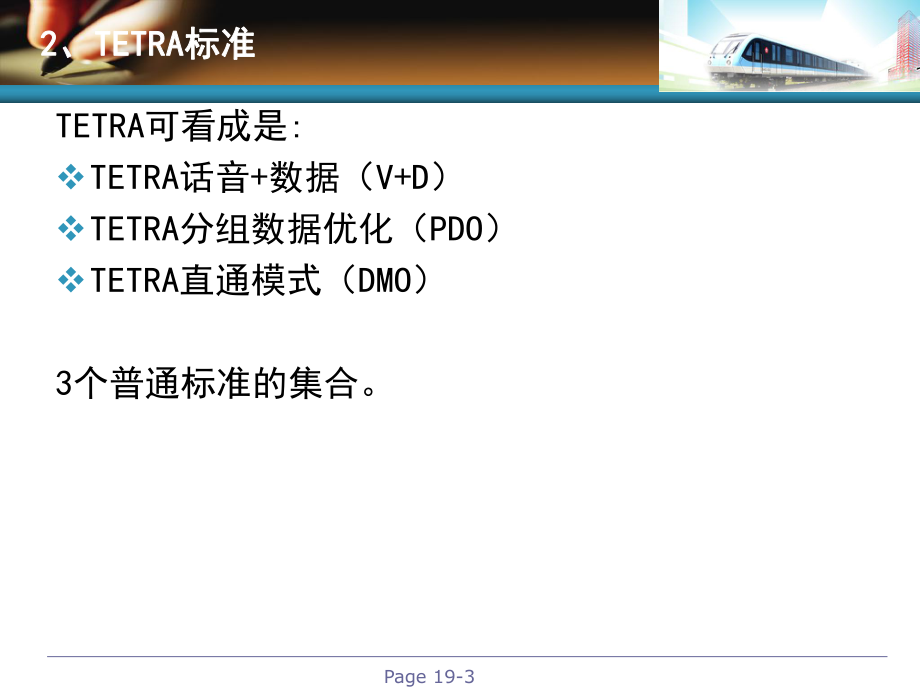

2、地集群无线电通信）标准是ETSI（欧洲电信标准化协会）开发的一种无线电通信标准，于1995年正式确定，1997年后逐渐得到推广。Page 19-32 2、TETRATETRA标准标准TETRA可看成是:vTETRA话音+数据（V+D）vTETRA分组数据优化（PDO）vTETRA直通模式（DMO）3个普通标准的集合。Page 19-42 2、TETRATETRA标准标准（1 1）TETRATETRA话音话音+ +数据（数据（V+DV+D）v使用25kHz信道的TDMA系统v每RF信道分4个时隙v话音+数据业务此技术规范提供一个能同时支持话音、数据和图像通信的多媒体无线平台，它与单个移动台相结合
3、，可减少阻塞及互调干扰问题。Page 19-52 2、TETRATETRA标准标准（2 2）TETRATETRA分组数据优化（分组数据优化（PDOPDO）v使用25kHz信道的TDMA系统v每RF信道分4个时隙v只有数据业务主要应用在信息和电子信箱、快速管理和快速调度、媒介信息、远端数据基本接入、计算机文件传输、视频和多媒体等方面。Page 19-62 2、TETRATETRA标准标准（3 3）TETRATETRA直通模式通信（DMODMO）v不需要基础设施的通信，即移动台直接与移动台通信。vTETRA DMOTETRA DMO是在移动台处于网络覆盖范围外，需要安全通信时用于提供移动直通的业务
4、。Page 19-73、系统主要业务、系统主要业务根据业务接入点的不同，TETRA基本业务可划分为：v用户终端业务人机接口按讲键发起的呼叫都属于终端业务v承载业务包括分组数据、电路数据Page 19-8补充业务补充业务v调度型补充业务接入优先、预占优先、优先呼叫；控制转移、迟后进入；讲话方识别；动态重组等v电话型补充业务呼叫限制、呼叫保持、呼叫等待等Page 19-9优选级别优选级别v系统有系统有5 58 8个优先级别：个优先级别： v紧急呼叫紧急呼叫 v战术性优先战术性优先 v指令优先指令优先 v操作性优先操作性优先 v正常正常 优先级别体现：优先级别体现：v强拆处理强拆处理 v队首排队队首
5、排队Page 19-10动态重组示意图动态重组示意图Page 19-11连续信道指配更新（迟后进入）连续信道指配更新（迟后进入）Page 19-12二、二、TETRATETRA数字集群系统的网络数字集群系统的网络vTETRATETRA数字集群系统的组成数字集群系统的组成网络的核心部分称交换和管理基础设施（SWMISWMI）。SWMI (Switching and Management Infrastructure)SWMI (Switching and Management Infrastructure) 在一个大型TETRATETRA网络中， SWMISWMI是由多个基站、传输链路、交换设备
6、和数据库等组成。 小型系统中，它可能只有一个基站和通过一条链路连接的调度台。Page 19-13二、二、TETRA数字集群系统的网络数字集群系统的网络无线连接无线连接Page 19-14二、二、 TETRATETRA数字集群系统的网络数字集群系统的网络TETRA数字集群系统组成 TETRA标准定义了一组TETRA网络组成模块之间的接口。这就使得TETRA网络结构简单，规模可大可小，模块内部结构不受限制。Page 19-15二、二、 TETRATETRA数字集群系统的网络数字集群系统的网络 TETRA标准没有对SWMI中的单元和在SWMI中单元之间的接口进行规定。然而，根据SWMI对外接口的要求
7、，可以推断某些内部功能单元必须存在。制造厂商可以根据系统的规模，决定TETRA系统的结构和容量。Page 19-161 1、SWMISWMI内部功能模块内部功能模块BTSSSO&M基站的规模、性能和价格方面可以变化很基站的规模、性能和价格方面可以变化很大。大。基站通常由几个相对独立的单元组基站通常由几个相对独立的单元组成，它可以有几部收发信机，对一个无成，它可以有几部收发信机，对一个无线电载来说，每一部都需要完成发送、线电载来说，每一部都需要完成发送、接收或基带处理等任务。接收或基带处理等任务。收发信机设备收发信机设备一般会具有空间分集的能力。中央处理一般会具有空间分集的能力。中央处理器也是必
8、要的，用于操作、维护以及通器也是必要的，用于操作、维护以及通过链路向网络交换系统发送信令。过链路向网络交换系统发送信令。TETRATETRA系统系统SWMISWMI的公开技术规范允许不同制的公开技术规范允许不同制造厂商的交换设备之间有很大的不同。造厂商的交换设备之间有很大的不同。交交换机可以是用于连接换机可以是用于连接2 2个个3 3个基站的小型用个基站的小型用户小交换机（户小交换机（PABXPABX）, ,也可以是类似于数也可以是类似于数字蜂窝网中使用的大型交换机。字蜂窝网中使用的大型交换机。在在TETRATETRA建议中描述了两种类型的数建议中描述了两种类型的数据库，即据库，即归属数据库（
9、归属数据库（HDBHDB）和被）和被访数据库（访数据库（VDBVDB）。HDBHDB可以是一个可以是一个集中式数据库或是一个分布式数据集中式数据库或是一个分布式数据库，它保存着所有本网用户的开通库，它保存着所有本网用户的开通、业务、位置和安全信息。、业务、位置和安全信息。VDBVDB仅仅在系统支持漫游时才需要，能临时在系统支持漫游时才需要，能临时存储漫游用户的存储漫游用户的HDBHDB中的信息。中的信息。这是一个管理中心，控制整个网这是一个管理中心，控制整个网络的各个单元。络的各个单元。具有配置、故具有配置、故障管理、告警记录、性能分析障管理、告警记录、性能分析和安全性等功能。此外也可用和安全
10、性等功能。此外也可用于用户管理。于用户管理。为了让一个tetra系统能够与其他系统互联，系统中必须包含各种网关单元，其中一部分网关用于连接到另一个TETRA系统，也可与TETRA系统的远端操作和管理中心等连接，所以在TETRA技术规范中应该确定这些网关的功能。另外一些网关是用于与有线电话交换网，如PABX、PSTN、ISDN以及遥测系统、数据网、互联网、寻呼网或蜂窝网等连接的，网关功能执行现行的有关标准。Page 19-17SWMISWMI内部单元内部单元v基站收发信机（BTSBTS）v交换系统（SSSS）v数据库（DatabaseDatabase）v操作和维护中心（O&MO&M）v各种网关(
11、Gateway FunctionGateway Function)移动台通过TETRATETRA无线空中接口连接到SWMISWMI上。Page 19-18TETRA的标准接口 TETRA规范没有限定无线网络的结构形式，只是用特定的接口来定义网络基础设施(在TETRA标准中常称之为交换与管理基础设施SWMI)。在TETRA规范中定义的接口是保证互通、互连和网络管理所需要的。二、二、 TETRATETRA数字集群系统的网络数字集群系统的网络Page 19-19三、三、TETRATETRA的标准接口的标准接口Page 19-20三、三、TETRATETRA的标准接口的标准接口v 系统空中接口（1）v
12、 直通模式的空中接口（2）v 人-机接口（3）v 终端设备接口（4）v 本地线路连接的终端接口和远端线路连接的接口（5、7）v 网关接口（6）v 系统间接口（8）v 网络管理单元接口（9）标准接口仅限于标准接口仅限于TETRATETRA网络与无线终端以及外围设备之间的接口；网络与无线终端以及外围设备之间的接口；核心网与基站的接口未统一，故核心网与基站的接口未统一，故TETRATETRA系统的标准化程度，低于公系统的标准化程度，低于公众网的蜂窝数字移动通信系统，造成了一定的设备垄断性。众网的蜂窝数字移动通信系统，造成了一定的设备垄断性。Page 19-21 1 TETRA 1 TETRA的工作频
13、率的工作频率 TETRATETRA适合工作在从适合工作在从VHF150MHzVHF150MHz到到UHF900MHzUHF900MHz频率频率范围，这一段频率的电波传播特性适合陆上移动通范围，这一段频率的电波传播特性适合陆上移动通信使用。在国家无线电管理机构允许范围内，信使用。在国家无线电管理机构允许范围内，TETRATETRA系统可以使用其中任意的无线电频率。系统可以使用其中任意的无线电频率。 四、四、TETRATETRA的频率与信道的频率与信道Page 19-221 TETRA1 TETRA的工作频率的工作频率v我国的信息产业部无线电管理局规定集群通信系我国的信息产业部无线电管理局规定集群
14、通信系统的工作频段（包括统的工作频段（包括TETRATETRA和和iDENiDEN）为）为806-821MHz806-821MHz和和851-866MHz851-866MHz频段。频段。v我国公安部我国公安部20042004年确定年确定TETRATETRA为我国公共安全行业为我国公共安全行业标准，使用标准，使用351-356MHz351-356MHz和和361-366MHz361-366MHz频段。频段。四、四、TETRATETRA的频率与信道的频率与信道Page 19-23在在TETRATETRA系统中：系统中： 1 1、每个无线电载波，无论是上行链路还是下行链路都在时每个无线电载波，无论是
15、上行链路还是下行链路都在时间上分为间上分为4 4个时隙。个时隙。 2 2、每一个时隙称为一个物理信道，、每一个时隙称为一个物理信道，可用于话音或数据业务，可用于话音或数据业务，信令或二者混合传输。信令或二者混合传输。 3 3、上行链路和下行链路的时隙数是相等的上行链路和下行链路的时隙数是相等的，上下行成对时，上下行成对时隙之间在时间上错开相当于两个时隙的时间差。隙之间在时间上错开相当于两个时隙的时间差。四、四、TETRATETRA的频率与信道的频率与信道Page 19-241 TETRA1 TETRA的帧结构的帧结构四、四、TETRATETRA的频率与信道的频率与信道Page 19-25TET
16、RATETRA时隙与帧时隙与帧v每个时隙为每个时隙为14.167ms14.167ms，4 4个时隙为一帧，占时个时隙为一帧，占时56.67ms56.67ms。v1818个帧组成一个复帧，占时个帧组成一个复帧，占时1.02s1.02s，6060个复帧组个复帧组成一个超帧，占时成一个超帧，占时61.2s61.2s。四、四、TETRATETRA的频率与信道的频率与信道Page 19-26Tetra信道机信道机四、四、TETRATETRA的频率与信道的频率与信道Page 19-272 TETRA2 TETRA的帧结构的帧结构 在在TETRATETRA帧结构：帧结构： 1 1、每个、每个TDMATDMA帧有帧有4 4个时隙个时隙。 2 2、1818个个TDMATDMA帧构成一个帧构成一个复帧复帧。 3 3、复帧中的、复帧中的第第1818帧用做控制信令帧用做控制信令，称之为控制帧，称之为控制帧，它承载慢随路控制信道（它承载慢随路控制信道（SACCHSACCH），是），是TETRATETRA强大强大协议的特性之一。协议的特性之一。四、四、TETRATETRA的频率与信道的频率与信道Page 19-2
