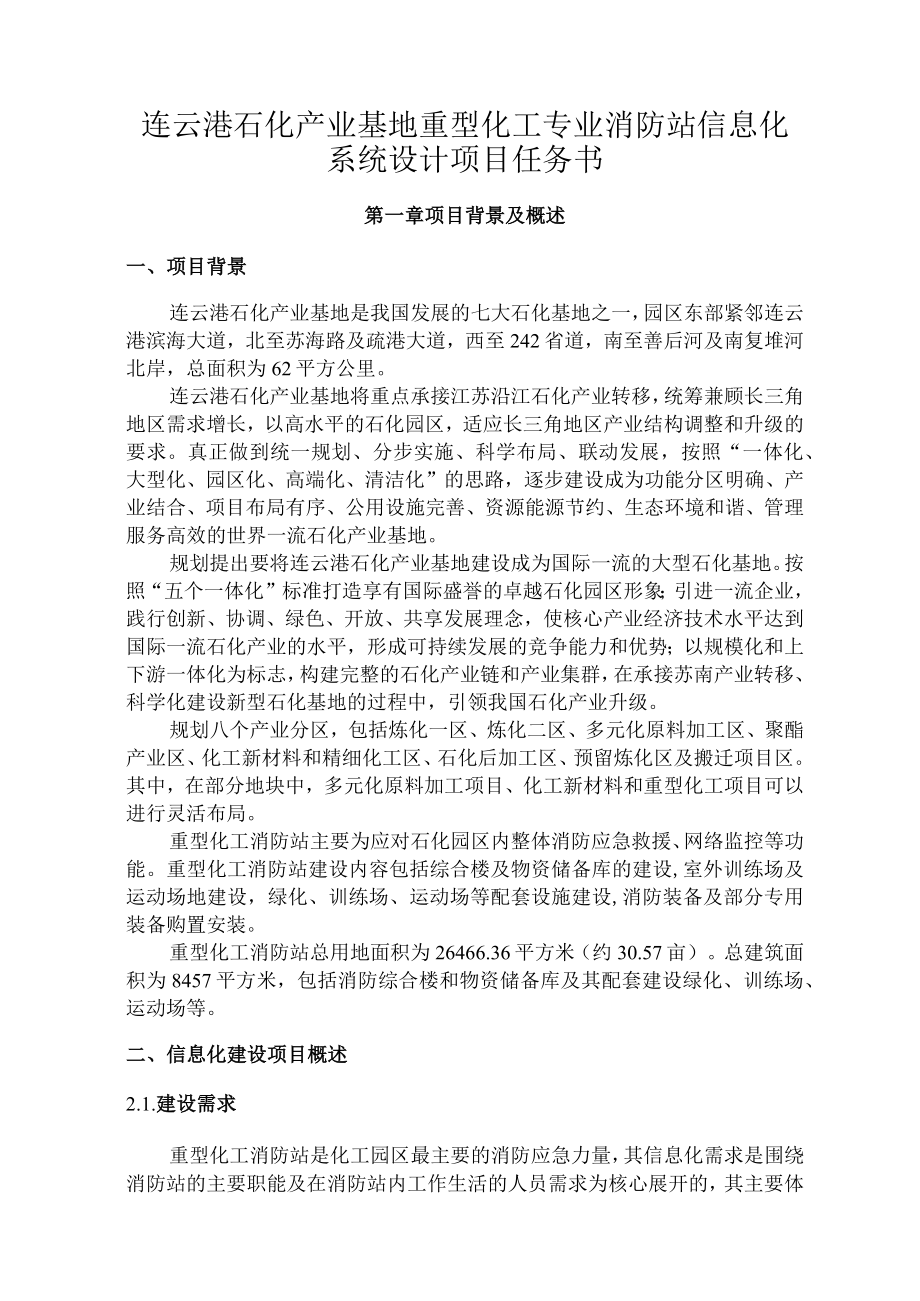

1、连云港石化产业基地重型化工专业消防站信息化系统设计项目任务书第一章项目背景及概述一、项目背景连云港石化产业基地是我国发展的七大石化基地之一,园区东部紧邻连云港滨海大道,北至苏海路及疏港大道,西至242省道,南至善后河及南复堆河北岸,总面积为62平方公里。连云港石化产业基地将重点承接江苏沿江石化产业转移,统筹兼顾长三角地区需求增长,以高水平的石化园区,适应长三角地区产业结构调整和升级的要求。真正做到统一规划、分步实施、科学布局、联动发展,按照“一体化、大型化、园区化、高端化、清洁化”的思路,逐步建设成为功能分区明确、产业结合、项目布局有序、公用设施完善、资源能源节约、生态环境和谐、管理服务高效的

2、世界一流石化产业基地。规划提出要将连云港石化产业基地建设成为国际一流的大型石化基地。按照“五个一体化”标准打造享有国际盛誉的卓越石化园区形象;引进一流企业,践行创新、协调、绿色、开放、共享发展理念,使核心产业经济技术水平达到国际一流石化产业的水平,形成可持续发展的竞争能力和优势;以规模化和上下游一体化为标志,构建完整的石化产业链和产业集群,在承接苏南产业转移、科学化建设新型石化基地的过程中,引领我国石化产业升级。规划八个产业分区,包括炼化一区、炼化二区、多元化原料加工区、聚酯产业区、化工新材料和精细化工区、石化后加工区、预留炼化区及搬迁项目区。其中,在部分地块中,多元化原料加工项目、化工新材料

3、和重型化工项目可以进行灵活布局。重型化工消防站主要为应对石化园区内整体消防应急救援、网络监控等功能。重型化工消防站建设内容包括综合楼及物资储备库的建设,室外训练场及运动场地建设,绿化、训练场、运动场等配套设施建设,消防装备及部分专用装备购置安装。重型化工消防站总用地面积为26466.36平方米(约30.57亩)。总建筑面积为8457平方米,包括消防综合楼和物资储备库及其配套建设绿化、训练场、运动场等。二、信息化建设项目概述2.1.建设需求重型化工消防站是化工园区最主要的消防应急力量,其信息化需求是围绕消防站的主要职能及在消防站内工作生活的人员需求为核心展开的,其主要体现在:(1)对化工园区灾情

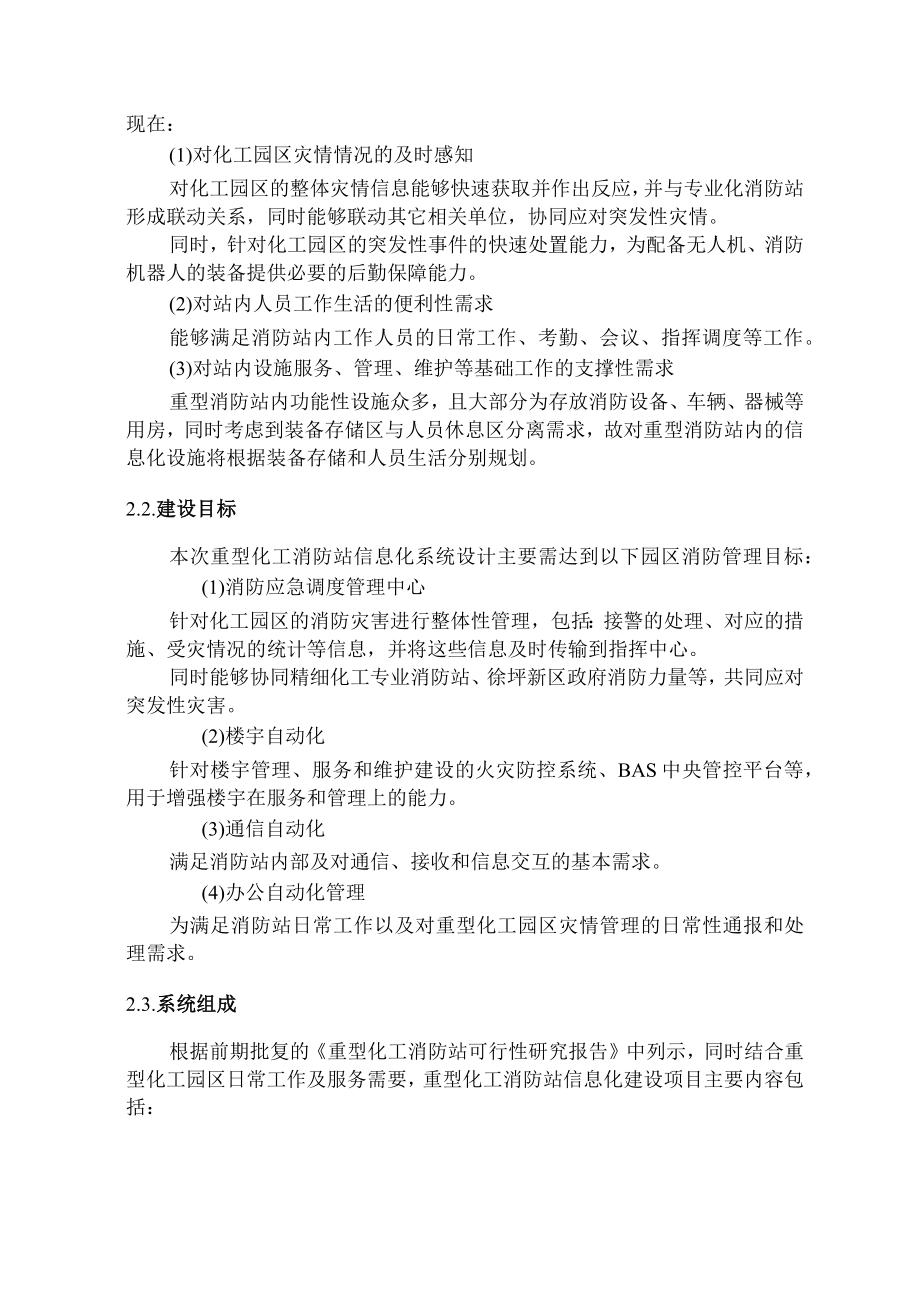

4、情况的及时感知对化工园区的整体灾情信息能够快速获取并作出反应,并与专业化消防站形成联动关系,同时能够联动其它相关单位,协同应对突发性灾情。同时,针对化工园区的突发性事件的快速处置能力,为配备无人机、消防机器人的装备提供必要的后勤保障能力。(2)对站内人员工作生活的便利性需求能够满足消防站内工作人员的日常工作、考勤、会议、指挥调度等工作。(3)对站内设施服务、管理、维护等基础工作的支撑性需求重型消防站内功能性设施众多,且大部分为存放消防设备、车辆、器械等用房,同时考虑到装备存储区与人员休息区分离需求,故对重型消防站内的信息化设施将根据装备存储和人员生活分别规划。2.2.建设目标本次重型化工消防站

5、信息化系统设计主要需达到以下园区消防管理目标:(1)消防应急调度管理中心针对化工园区的消防灾害进行整体性管理,包括:接警的处理、对应的措施、受灾情况的统计等信息,并将这些信息及时传输到指挥中心。同时能够协同精细化工专业消防站、徐坪新区政府消防力量等,共同应对突发性灾害。(2)楼宇自动化针对楼宇管理、服务和维护建设的火灾防控系统、BAS中央管控平台等,用于增强楼宇在服务和管理上的能力。(3)通信自动化满足消防站内部及对通信、接收和信息交互的基本需求。(4)办公自动化管理为满足消防站日常工作以及对重型化工园区灾情管理的日常性通报和处理需求。2.3.系统组成根据前期批复的重型化工消防站可行性研究报告

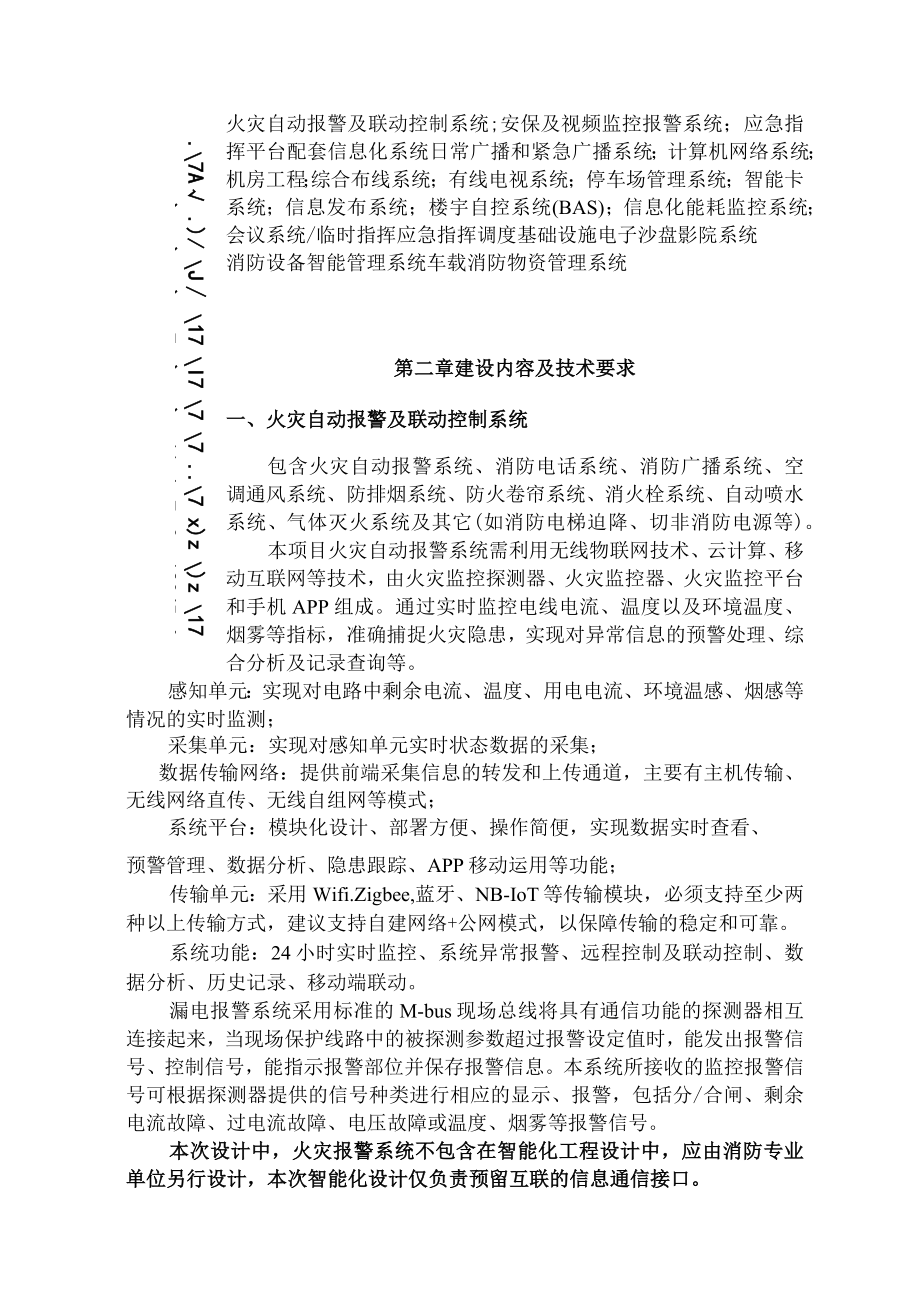

6、中列示,同时结合重型化工园区日常工作及服务需要,重型化工消防站信息化建设项目主要内容包括:.7A .)/ J 17 I7 7 7 .7 x)z )z 17 ,z )z x)z )z 7 )z )z 11 4 7 Oo 12345 6 7891111111111 z(x z(x /(x /(x z(x /( z( z(x z(x z(x Z4 Zftx z( z(x Z4 Z4 z( z(x z(火灾自动报警及联动控制系统;安保及视频监控报警系统;应急指挥平台配套信息化系统日常广播和紧急广播系统;计算机网络系统;机房工程;综合布线系统;有线电视系统;停车场管理系统;智能卡系统;信息发布系统;楼宇

7、自控系统(BAS);信息化能耗监控系统;会议系统/临时指挥应急指挥调度基础设施电子沙盘影院系统消防设备智能管理系统车载消防物资管理系统第二章建设内容及技术要求一、火灾自动报警及联动控制系统包含火灾自动报警系统、消防电话系统、消防广播系统、空调通风系统、防排烟系统、防火卷帘系统、消火栓系统、自动喷水系统、气体灭火系统及其它(如消防电梯迫降、切非消防电源等)。本项目火灾自动报警系统需利用无线物联网技术、云计算、移动互联网等技术,由火灾监控探测器、火灾监控器、火灾监控平台和手机APP组成。通过实时监控电线电流、温度以及环境温度、烟雾等指标,准确捕捉火灾隐患,实现对异常信息的预警处理、综合分析及记录查

8、询等。感知单元:实现对电路中剩余电流、温度、用电电流、环境温感、烟感等情况的实时监测;采集单元:实现对感知单元实时状态数据的采集;数据传输网络:提供前端采集信息的转发和上传通道,主要有主机传输、无线网络直传、无线自组网等模式;系统平台:模块化设计、部署方便、操作简便,实现数据实时查看、预警管理、数据分析、隐患跟踪、APP移动运用等功能;传输单元:采用Wifi.Zigbee,蓝牙、NB-IoT等传输模块,必须支持至少两种以上传输方式,建议支持自建网络+公网模式,以保障传输的稳定和可靠。系统功能:24小时实时监控、系统异常报警、远程控制及联动控制、数据分析、历史记录、移动端联动。漏电报警系统采用标

9、准的M-bus现场总线将具有通信功能的探测器相互连接起来,当现场保护线路中的被探测参数超过报警设定值时,能发出报警信号、控制信号,能指示报警部位并保存报警信息。本系统所接收的监控报警信号可根据探测器提供的信号种类进行相应的显示、报警,包括分/合闸、剩余电流故障、过电流故障、电压故障或温度、烟雾等报警信号。本次设计中,火灾报警系统不包含在智能化工程设计中,应由消防专业单位另行设计,本次智能化设计仅负责预留互联的信息通信接口。二、安保及视频监控报警系统由于消防站自身有一定占地面积,因此建议采用振动光缆防盗报警结合视频监控系统作为防入侵报警系统的主要技术解决方案。振动传感光纤入侵报警系统使用的传感器

10、是普通通信光纤,这种光纤传感器对振动和压力极其敏感,而且不会受到各种形式电磁信号的干扰,适合应用在大型、重要场所的周界防护中。振动传感光纤将围栏上的微小振动转化成电信号传给数字信号处理器。数字信号处理器对光信号的变化进行探测,然后对探测到的信号进行数据处理,并将提取出的入侵特征值转换成开关量报警信号。传感光缆也可以用于埋地,通过感应入侵者对传感光纤的压力及振动,产生报警信号。网络型振动光缆周界入侵报警系统主要由振动传感光缆、光纤信号报警处理单元、继电器输出设备、防区连接单元及周界防护管理软件组成。网络型振动光缆周界入侵报警系统的每个光纤信号报警主机设有一个独立的IP地址,报警处理单元与报警处理

11、单元之间、报警处理单元与接警中心之间采用局域网方式通信,可以在控制室内通过计算机上的管理软件对每一个防区进行参数调整;可以通过管理软件来控制继电器输出板达到与监视系统联动的功能,还可以很容易从中控室对现场的报警状态进行监视,并带有彩色图文界面。该系统的主要功能必须满足:防范功能:本系统应具备防入侵、防破坏、防翻越等功能,其防范能力应与任务书的约定相一致。传输要求:系统采用光纤作为视频信号及报警信号的传输介质,可确保信号传输的可靠性和抗干扰性能。盲区要求:在防护区域内,视频监视系统沿报警探测器防区形成连续封闭监控区域,确保报警触发后可即时发现非法入侵者并确保无遗漏。抗雷电:室外摄像机、探测器及传

12、输系统应考虑适当的抗雷电浪涌保护措施。安保监控系统由三部分组成:一是周界防入侵报警系统;二是周界及公共区域闭路电视监控系统;三是网络控制终端的控制、显示系统。周界及公共区域的安全防范系统根据实际情况,采用了主动式红外对射探测器、红外一体化彩色半球摄像机、一体化彩色智能球型摄像机等各类探测、监测设备。主要实现视频图像的切换控制功能以及多画面显示功能、经济、合理的视频图像数字存储功能、防盗报警的综合管理及相关报警信息显示、存储的功能、报警点相关视频图像的屏幕墙固定显示功能、网络中所有前端监控点的视频图像调看及控制功能等。所有安全技术防范系统的设备使用地理环境温度-27-40.6,相对湿度45%-7

13、8%。系统交流供电状况为单相AC220V10%,频率为50HZ10%,直流供电状况为设备电源标称值,纹波系数1%(例如DC12Vl%)o三、应急指挥平台配套信息化系统应急指挥中心作为各级机关处置重大突发公共安全事件的“大脑”,是传递、应对各种突发事件信息,作出各种应急决策的关键所在,随着人工智能Al概念的迅速推广及大数据应用,智能交互系统逐渐会成为指挥中心“智互”分布式神经网络显、控终端的指挥及信息交换枢纽。因此考虑到应急指挥平台的业务需求,基础设施需进行配套性建设,主要包括:通信基础设施系统、传感基础设施系统两大部分。通信基础设施系统除一般性楼宇信息化系统中包含的通信基础设施以外,还需建设一

14、套集群系统,并在重型化工消防站通信机房内建设中心交换机,并集成视讯会议系统。物联网基础设施系统主要对化工园区需要重点采集和监测的化工设备设施进行重点防护和数据采集,同时对消防装备进行物联网化改造,使其能够更好的整合进应急指挥调度平台进行统一管理。重要卡口的监测设施包括:监控摄像头(部分带夜视功能)、温湿度传感器、压力传感器、烟雾传感器、特殊气体传感器、流量传感器等,以及机动应急使用的无人机等;重型消防站内的设备设施配置物联网标签,部分仓储空间进行物联网化改造,主要包括RFID、压力传感器、位置传感器等,通信方式需支持公网和集群专网两种方式。四、日常广播及紧急广播系统公共广播系统包含日常广播和紧

15、急广播系统,日常广播的主要用途是宣传性广播、播送背景音乐和广播公共寻呼,紧急广播主要在火灾事故和突发事故使用。系统采用有线定压传输方式,传输电压70V或IoOV,广播扬声器以均匀、分散的原则配置于广播服务区。其分散的程度应保证服务区内的信噪比不小于15dBo线路安装部署时宜采用镀锌钢管、PVC管,封闭金属线槽或封闭PVC线槽(各管线之间应该有20公分以上的间隔)。外部广播系统需有严格的系统防雷接地,除了保护设备之外,还起到净化音质的作用。接地装置可以集中接至建筑体的防雷保护系统,室内广播设备、机柜设专用地线接至接地装置,其接地电阻不大于4欧姆。控制中心报警系统应设火灾应急广播,集中报警系统宜设

16、置火灾应急广播,在环境噪声大于60的场所设置的扬声器,在其播放范围内最远点播放声压级应高于背景噪声的15db。火灾时应能在消防控制室将火灾疏散层的扬声器和公共广播扩音机强制转入火灾应急广播状态。消防控制室应能监控用于火灾应急广播时的扩音机的工作状态,并应具有遥控开启扩音机和采用传声器播音的功能。应设置火灾应急广播备用扩音机,其容量不应小于火灾时需同时广播的范围内火灾应急广播扬声器最大容量总和的1.5倍。五、计算机网络系统消防站网络结构是一个从核心向外辐射的树形结构,在各个不同的楼区设置配线间,从核心机房到分机房之间通过千兆连接,各个接入点分别由配线间负责接入。本方案采用国内主流厂家网络路由器和交换机构建统一的IP网络平台
