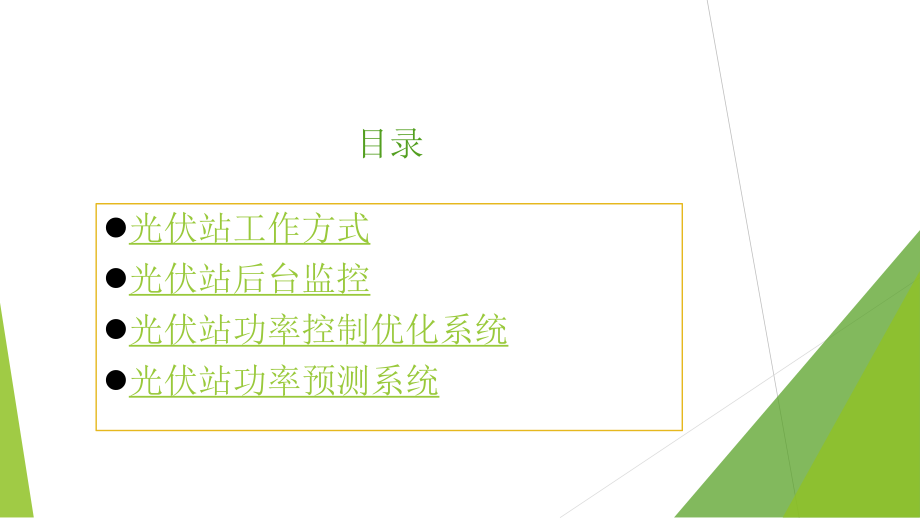

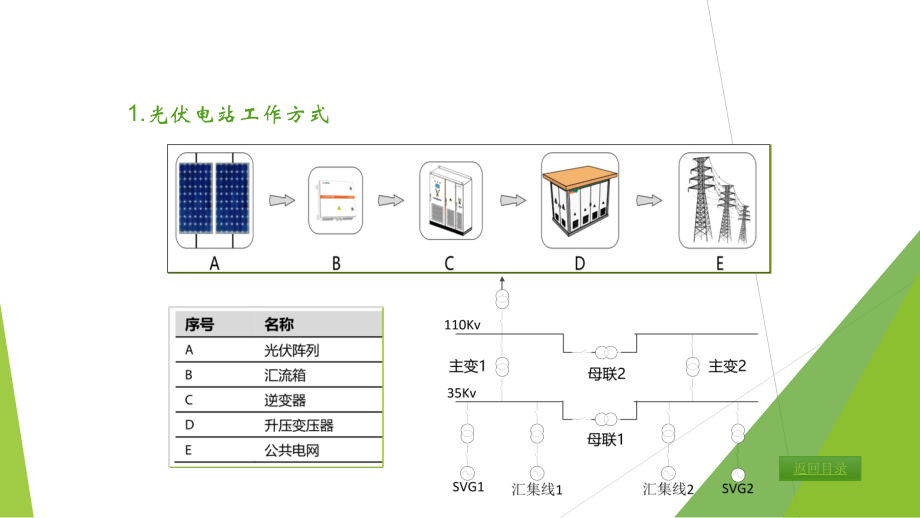

1、光伏站电力监控系统介绍目录l光伏站工作方式l光伏站后台监控l光伏站功率控制优化系统l光伏站功率预测系统返回目录1.光伏电站工作方式2.逆变器主电路拓扑示意图：返回目录光伏站后台监控系统介绍l升压站监控画面l光伏区设备监控画面l集电线路监控画面l光伏区集电线路通讯拓扑图升压站后台监控返回本节光伏区设备监控画面返回本节集电线路监控画面返回本节光伏区通讯拓扑图返回本节AVC控制系统介绍l主要功能lAVC系统组成及网络构架lAVC功能介绍lAVC逻辑原理lAVC适用范围u 将光伏电站相关子系统（升压站自动化、无功补偿装置、逆变器、环境监测系统、光功率预测系统）的实时运行信息进行数据融合u 与调度中心通
2、信，完成光伏数据信息上传，可接收调度中心实时控制指令和计划曲线u 基于功率优化控制策略，下发调节指令l 功能1信息融合及信息通信返回本节技术实技术实功率优化控制-综述现：子站部署现：子站部署u将光伏电站视为一个大容量传统电源，使其具备功率可观测性和可控性；融合相关子系统数据信息，提升整体控制性能；对于光伏电站所有无功源进行统一管理和协调控制。u完全满足“光伏电站接入电力系统的技术规定”，使光伏电站在功率控制方面成为友好型光伏电站返回本节功能2功率优化控制-有功将整个光伏电站按区域（光伏阵列）划分，按照各区域的实际发电能力分配全站目标指令；在各区域内充分考虑各逆变器的实际发电能力完成区域内的指令
3、分配。分配策略： 相似裕度B. 等比例C. 最优经济负荷分配D. 样板机设定 光伏电站有功功率分配返回本节功能2功率优化控制-无功将整个光伏电站按区域（光伏阵列）划分，同时调动光伏电站内所有无功源（无功补偿设备、逆变器）进行统一管理；协调控制多台SVC/SVG无功补偿设备的，避免调节振荡，保证站内无功裕度l 多时间尺度的无功源协调控制；l 逆变器机组以两种运行模式参与无功调节；l 故障闭锁无功功率调节； 光伏电站无功功率分配返回本节功能2运行监控l 监视类：子站运行状态、故障报警、实时跟踪曲线；l 控制类：模式投退、定值管理、计划曲线、人工指令；l 分析考核类：稳态下对逆变器、无功补偿系统控制
4、指令；l 与实际值的对比考核，系统故障触发的过程录波；l 记录统计类：数据报表统计；返回本节功能3二级优化控制器（监控后台）CSC-800WS光伏电站功率控制子站2.系统组成及网络结构返回本节二级控制器厂级控制器监控后台读取厂级控制器数据读取二级控制器数据向厂级控制器下发指令接受调度指令接受监控后台指令接入二级控制器数据接入逆变器数据接受厂级控制器指令向逆变器下发指令接入NCS数据接入SVG数据向SVG下发指令向二级控制器下发指令逻辑运算逻辑运算CSC-800WS光伏电站功率控制子站2.系统组成及网络结构-组成及功能返回本节2.系统组成及网络结构-数据流返回本节2.系统组成及网络结构-数据流返
5、回本节3. 功能介绍-有功调节指令输入关键参数显示报警监视控制方式设置有功调节曲线显示返回本节3. 功能介绍-无功调节指令输入关键参数显示报警监视控制方式设置电压调节曲线显示无功调节曲线显示返回本节3. 功能介绍-计划曲线返回本节3. 功能介绍-逆变器监控有功监控无功监控闭锁操作返回本节3. 功能介绍-调度对点调试模式下进行调度对点返回本节一级控制器二级控制器4. 逻辑原理-工艺流程返回本节AGCAVC4. 逻辑原理-指令过程返回本节全站可发有功最大值 = 各个二级控制器可发有功最大值相加二级控制器可发有功最大值 = 各个逆变器可发有功最大值之和全站可发有功最小值 = 各个二级控制器可发有功最
6、小值相加之和二级控制器可发有功最小值 = 各个逆变器可发有功最小值之和全站可发无功最大值 = 各个二级控制器可发无功最大值相加之和 + SVG可发无功最大值之和全站可发无功最小值 = 各个二级控制器可发无功最小值相加之和 + SVG可发无功最小值之和4. 逻辑原理-关键参数计算原理返回本节全站有功上调裕度 = 全站可发有功最大值 - 各逆变器实发有功之和全站有功下调裕度 = 各逆变器实发有功之和 - 全站可发有功最小值全站无功上调裕度 = 全站可发无功最大值 - （各逆变器实发无功之和 + 各SVG实发无功之和）全站无功下调裕度 =（各逆变器实发无功之和 + 各SVG实发无功之和） - 全站可
7、发无功最小值4. 逻辑原理-关键参数计算原理返回本节p 风、光照的间歇性、随机性和波动性造成风电场、光伏电站出力的不确定性，给电网调度和安全等带来一系列问题，也给风电场接入电网造成困难。p 风电/光伏功率预测是解决这一问题的重要技术手段。p 同时，功率预测也是风电/光伏场站运营、提高风机、逆变器可利用率的重要技术手段。p 国网技术指标要求： 1、短期功率预测要求月准确度达到80%85%； 2、超短期功率预测要求月准确度达到90%以上；返回目录功率预测系统背景介绍返回目录风电风电/ /光伏功率预测系统硬件网络结构光伏功率预测系统硬件网络结构返回目录光伏电站功率预测系统返回目录 p 短期功率预测
8、依据数值天气预报参数和本站气象及功率历史数据，输出未来72小时光伏功率预测数据，时间分辨率为15分钟；p 超短期气象预测 根据本站历史气象数据，直接预测未来4小时的气象信息；p 超短期功率预测 依据环境监测仪数据并结合统计模型输出未来0-4小时风光伏功率预报数据，时间分辨率为15分钟，更新周期为15分钟。返回目录光伏电站： 并网点有功功率、逆变器运行状态、环境监测仪（直射辐照度、散射辐照度、环境温度、电池板温度、湿度、气压、风速、风向）数值天气预报： 天气预报服务商提供：风速、风向、温度、湿度、气压、辐照度 返回目录界面展示实时预测结果展示返回目录界面展示历史预测结果返回目录界面展示气象历史预测结果返回目录
