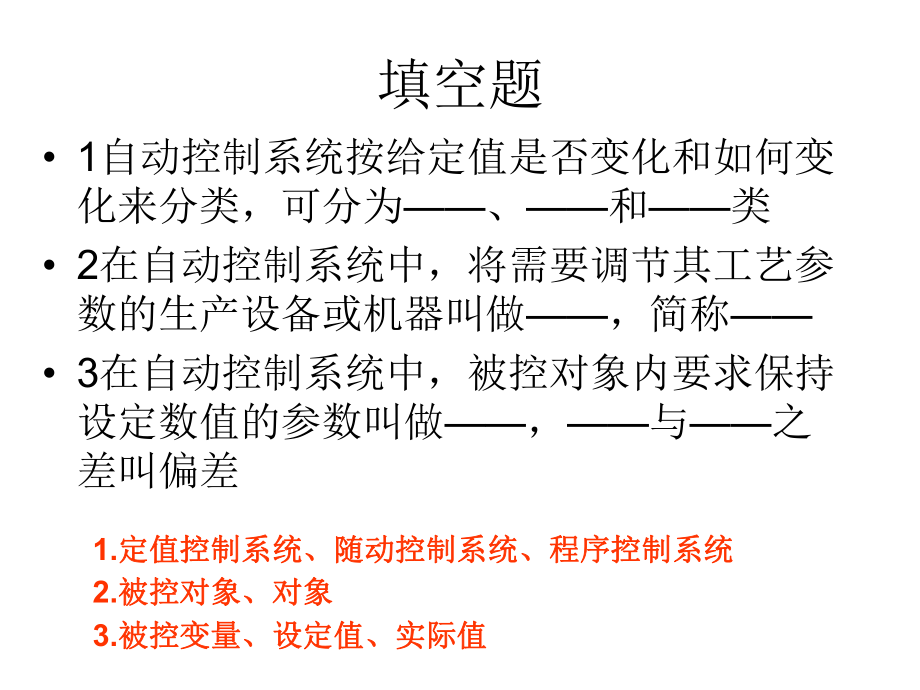

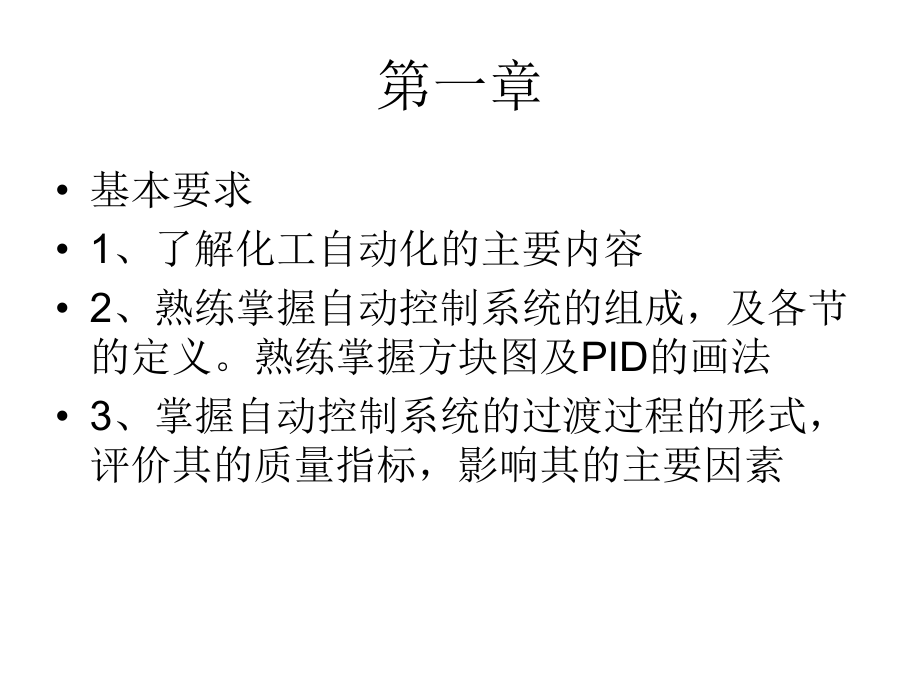

1、化工仪表自动化复习第一章 基本要求 1、了解化工自动化的主要内容 2、熟练掌握自动控制系统的组成，及各节的定义。熟练掌握方块图及PID的画法 3、掌握自动控制系统的过渡过程的形式，评价其的质量指标，影响其的主要因素填空题 1自动控制系统按给定值是否变化和如何变化来分类，可分为、和类 2在自动控制系统中，将需要调节其工艺参数的生产设备或机器叫做，简称 3在自动控制系统中，被控对象内要求保持设定数值的参数叫做，与之差叫偏差1.定值控制系统、随动控制系统、程序控制系统定值控制系统、随动控制系统、程序控制系统2.被控对象、对象被控对象、对象3.被控变量、设定值、实际值被控变量、设定值、实际值填空题 4
2、在调节系统中，将引起被控变量波动的外来因素叫 5一般地讲，自动控制系统是具有被控变量的系统 6在调节系统方块图中，方块与方块之间的连接线，代表方块之间的联系，连接线的箭头，代表 4.干扰作用干扰作用5.负反馈、闭环负反馈、闭环6.信号、信号作用的方向信号、信号作用的方向选择题 1. 在自动控制系统中，控制阀开度变化引起操纵变量的变化，称为（ ）A 操纵变量B 控制作用C 操纵介质 D 被控变量B选择题 2. 在自动控制系统中，实现控制作用的参数叫（ ）A 操纵变量B 操纵介质C 操纵剂 D 被控变量A选择题 3. 等幅振荡过程介于不稳定与稳定之间，一般认为是( )A 稳定过程B 不稳定过程C
3、介于稳定与不稳定过程D 不清楚B选择题 4. 在衰减振荡过程中，曲线第一个峰值与新稳定值之差叫（）A 最大偏差B 超调量C 余差D 最大误差 B选择题 5. 过渡过程结束时，被控变量所达到新稳定值与给定值之差叫（）A 余差B 超调量C 动偏差D 最大偏差A问答题 1. 1. 下图为一加热炉温度调节系统，试画出其调节系统方下图为一加热炉温度调节系统，试画出其调节系统方块图，并指出该调节系统中的被控对象，被控变量，操纵块图，并指出该调节系统中的被控对象，被控变量，操纵变量各是什么？变量各是什么？ 图7-15加热炉出口温度控制被控对象：加热炉被控对象：加热炉被控变量：被加热的原料油被控变量：被加热的
4、原料油 出口温度出口温度 操纵变量：燃料气流量操纵变量：燃料气流量 计算题 2. 某化学反应器的温度调节系统在单位阶跃干扰作用下的过渡过程曲线如图： 试分别指出最大偏差，余差，衰减比，振荡周期各为多少？（给定值为500）若工艺上要求在单位阶跃干扰作用下，长时间偏差不能超过40，试问上述系统是否能符合工艺要求？为什么？最大偏差：最大偏差：33oC余差：余差：9oC 衰减比：衰减比：4 4：1 1振荡周期：振荡周期：15min 15min 第二章 基本要求 1、了解建立被控对象数学模型的意义及数学建模的建立方法 2、掌握用机理建模的方法建立简单对象的数学模型 3、掌握表征被控对象特性的三个参数意义
5、及其对控制质量的影响 4、了解被控对象特性的实验测定方法 选择题 1. 当对象受到阶跃输入后，被控变量达到新的稳态值的63.2%所需的时间称为对象的（）容量滞后时间纯滞后时间时间常数T D 振荡周期C选择题 2. 由于物料的输送需要一段时间引起的滞后叫（）纯滞后容量滞后过渡滞后A选择题 3. 有些对象在受到阶跃输入作用后，被控变量开始变化很慢，后来才逐渐加快，最后又变慢，直至逐渐接近稳定值，这种现象叫（ ）A容量滞后B纯滞后C传递滞后D过渡滞后A选择题 4. 被控变量为温度的化工对象，滞后时间和时间常数都（ ）A较小B较大C属中等D不一定B选择题 5. 被控变量为流量的化工对象，滞后时间和时间
6、常数都A较小B较大C属中等D不一定A计算题p33，T14第三章 基本要求 1、掌握测量仪表的性能指标（精度，变差，灵敏度，反应时间） 2、根据仪表校验数据能够正确确定仪表精度等级 3、根据工艺要求正确选择仪表精确等级 4、了解弹性式压力计的使用方法 5、掌握应变片、电阻式、力矩平衡式、电容式压力计的工作原理 6、掌握差压式流量计的组成、工作原理、流量公式 3-1 填空题 1 测量范围为0100，精度等级为0.5级温度表，其允许误差为允许最大绝对误差为 2 仪表测量结果的准确度不仅与仪表的精度等级有关，还与仪表的有关 1、 0.5 %、 0.5 2、测量范围（量程）、测量范围（量程）3-1填空题
7、 3一台温度表指针移动1mm代表1，另一台温度表指针移动2mm代表1，这说明前一台仪表的比后一台仪表- 4有一台测量范围为0100升/分，精度等级为1.0级流量计，流量为100升/分时，仪表允许最大绝对误差为，流量为10升/分时，仪表允许最大绝对误差为3、灵敏度、低、灵敏度、低4、1升升/分、分、 1升升/分分3-1选择题 1. 精度等级高的仪表，其测量的准确度（）A高B低C不一定高D不变A3-1选择题 2. 有一台测量范围为0800的温度计，校验中发现最大绝对误差6，那么这台温度计的精度等级符合（）A 0.5级B1.0级C0.75级D1.5级B3-1选择题 3. 一台测量范围4001000，
8、精度等级为0.5级的温度表，它的最大允许绝对误差为（）A2 B3 C5D6B3-1选择题 4. 仪表的精度等级数值越小，表示仪表的准确度（）A越低B越高C不变D不一定B3-1计算题 1. 一台在现场使用多年的转子流量计，测量范围为0100升/分，需要重新标定。在标定状况下，校验结果为下表所示：正行程反行程刻度值（升/分）0/25.0/50.0/75.0/100.0100.0/75.0/50.0/25.0/0实际流量（升/分）0/25.2/50.6/75.7/100.7100.7/75.6/50.8/25.3/0 试问：1该仪表的最大绝对误差为多少？2该仪表的最大相对百分误差为多少？3该仪表的最
9、大变差为多少？4该表符合1级精度吗？1、0.8升升/分，分，2、+0.8%，3、0.2%，4、符合、符合3-1计算题 2. 已知一台精度等级为0.5级的温度计，下限刻度为负值，标尺的负值部分占全量称的25%，其仪表的允许最大绝对误差为1 ，求该温度计的上下限刻度值为多大？上限：上限：150 ，下限：，下限：-50 3-2 压力测试部分 填空题1. 1帕是的力作用于1米2的面积上所形成的压力，记作Pa，1MPa等于Pa，1KPa等于Pa2. 在压力测量仪表中，常用的弹性元件有、和1、1N，1106， 11032、弹簧管式弹性元件，薄膜式弹性元件，、弹簧管式弹性元件，薄膜式弹性元件， 波纹管式弹性
10、元件波纹管式弹性元件3-2 填空题 3. 弹簧管式压力表是利用弹簧管，将被测压力转换为自由端的进行测量 4. 电气式压力变送器是将信号成比例地转换成的统一标准信号输出3、位移、位移4、压力，电信号、压力，电信号3-2 填空题 5. 应变片式压力传感器是利用原理构成的 6. 弹簧管的截面呈形或形5、电阻应变、电阻应变6、扁圆，椭圆、扁圆，椭圆3-2 选择题 1. 一台装在测压点下方1.5米处的压力表（被测介质为液体），其指示值与实际的被测压力相比( )A 偏低B 偏高C 相同D 不一定B3-2 选择题 2. 在测量压力时，为了延长仪表使用寿命，避免弹性元件因受力过大而损坏，在选择弹性式压力计的测
11、量范围时，如被测压力比较稳定，最大工作压力不应超过仪表上限刻度值的( )A 1/2 B 2/3 C 3/5D 1/3B3-2 选择题 3. 在测量流动介质的压力时，取压点应与流体流动方向( )A 垂直B 逆向C 顺向D 平行A3-2 选择题 4. 压力表的使用范围一般在它的量程的1/32/3：（1）如果超过了2/3，则（）A接头或焊口要漏B压力表的传动机构要变形C时间长了精度要下降（2）如果低于1/3，则（）A因压力过低，仪表没有显示B精度要下降C相对误差增大B、B3-2 选择题 5. 某容器内的压力为1MPa，为了测量它，应选用的量程为（ ）的工业压力表A 01MPa B 01.6MPa C
12、 02.5MPa D 04MPaB3-2 计算题 1. 1. 现准备使用一台型号现准备使用一台型号Y Y150150，测量范围为，测量范围为0 04MPa4MPa，精，精度等级为度等级为1.51.5级的普通弹簧管压力表，测量某空压机缓冲级的普通弹簧管压力表，测量某空压机缓冲器内的压力。已知缓冲器内压力变化范围为器内的压力。已知缓冲器内压力变化范围为2.02.02.5MPa2.5MPa，工艺上要求测量结果的误差不得超过罐内压力的工艺上要求测量结果的误差不得超过罐内压力的5%5%，就，就地指示即可。试通过必要计算，说明该压力表的测量范围地指示即可。试通过必要计算，说明该压力表的测量范围及精度等级符
13、合工艺上的要求否？及精度等级符合工艺上的要求否？2.5/(2/3)=3.754MPa；2.0MPa41/3=1.33MPa；测量范围合理测量范围合理(2.05%/4) 100%=2.5% 1.5精度等级合理精度等级合理3-2 计算题 2. 2. 已知有一台气动压力变送器（标准输出气压信号为已知有一台气动压力变送器（标准输出气压信号为0.020.020.1MPa0.1MPa），它的测量范围为），它的测量范围为0 01.6MPa1.6MPa。如果被测。如果被测压力压力P P为为0.6MPa0.6MPa，试问仪表的输出气压信号，试问仪表的输出气压信号P P为多大？若改为多大？若改用相同测量范围的电动
14、压力变送器（标准输出电流信号为用相同测量范围的电动压力变送器（标准输出电流信号为4 420mA20mA）来测量，那么当被测压力）来测量，那么当被测压力P P仍为仍为0.6MPa0.6MPa时，仪表时，仪表的输出电流信号的输出电流信号i i应为多大？应为多大？(0.6-0)/(1.6-0)=(x-0.02)/(0.1-0.02); x=0.05Mpa(0.6-0)/(1.6-0)=(x-4)/(20-4); x=10mA3-3 流量测量部分 填空题 1. 差压式流量计一般由、和三部分组成 2. 用差压式流量计测量时，如果不加开方器，流量标尺刻度是不均匀的，起始部分的刻度，后来逐渐1、节流装置，差
15、压计，显示仪表、节流装置，差压计，显示仪表2、很密，变疏、很密，变疏3-3 填空题 3. 最常用的节流装置有、和 4. 差压式流量计，是在不变，利用的变化来反映流量的大小，而转子流量计却是以不变，利用的变化来测量流量的大小的3、孔板，喷嘴，文丘里管、孔板，喷嘴，文丘里管4、节流面积，差压，压降，节流面积、节流面积，差压，压降，节流面积3-3 填空题 5. 转子流量计是一种非标准化仪表，仪表厂为了便于成批生产是在工业基准状态（20，0.10133MPa）下用或进行刻度的5、水，空气、水，空气3-3 填空题 6. 转子流量计必须安装 7. 差压式流量变送器是根据原理工作的6、垂直、垂直7、节流、节
16、流3-3 选择题 1. 用转子流量计来测量流体流量时，如果转子的大小和形状不变，只是转子材料由铝变为不锈钢，则量程会（ ）A 变大B 不变C 变小D 不一定A3-3 选择题 2. 流经转子流量计的流量增大时，转子上浮稳定在一个新的位置，在转子上下两侧的压力差（ ）A 变小B 变大C 不变D 不一定C3-3 选择题 3. 由于孔板使用日久，入口边缘收到磨损变形，流量计指示（ ）A 正常B 偏高C 偏低D 不一定C3-3 选择题 4. 电远传转子流量计的变送器是根据什么原理工作的？ A 力平衡 B 力矩平衡 C 位移平衡 D 电势平衡D3-3 选择题 5. 椭圆齿轮流量计适合测量（ ）A 高粘度流体流量B 低粘度流体流量C 含有杂质流体流量D 无杂质流体流量A3-3 选择题 6. 在管道上安装孔板时，如果将方向装反了，会造成（） A 差压计倒指示 B 差压计指示变小 C 差压计指示变大 D 对差压计指示无影响B3-3 选择题 7. 转子流量计中转子上下的压差由（）决定 A流体的流速 B流体的压力 C转子的重量 D转子的密度C3-3 计算题1.1.某工厂用转子流量计来测量温度为某工厂用转子流
