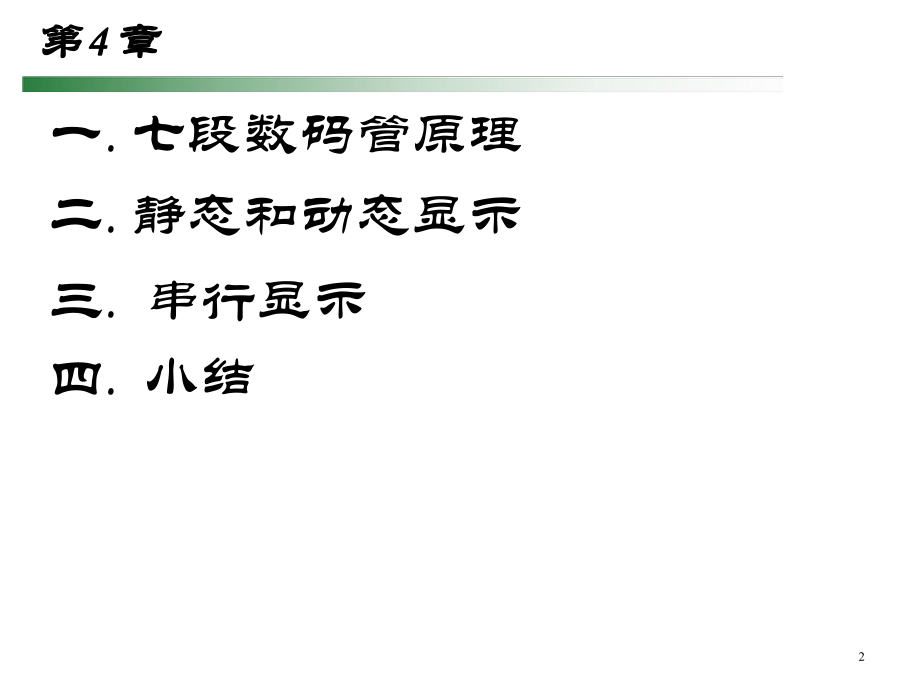

1、单片机原理及应用单片机原理及应用第第4 4 章章一. 七段数码管原理二. 静态和动态显示三. 串行显示 四. 小结2一.七段数码管原理七段数码管七段数码管数字显示最常使用的器件就是七段数码管，它的7个亮段组成了一个“8”，点亮不同亮段的组合就形成了数字09。在数字钟、微波炉、电饭煲、洗衣机等电子产品中常常使用七段数码管来显示数字信息。一.七段数码管原理4.1 七段数码管原理七段数码管原理7个亮段实际上就是7个条形的发光二极管。按顺时针方向，这7个亮段分别称为a、b、c、d、e、f、g。一.七段数码管原理4.1 七段数码管原理七段数码管原理七段数码管中亮段的发光原理和普通的发光二极管一致，可以把
2、这7个亮段看成7个发光二极管。根据内部7个发光二极管的公共端不同，七段数码管有共阳（共阳极）和共阴（共阴极）两种。一.七段数码管原理4.1 七段数码管原理七段数码管原理如果要七段数码管显示数字“1”，只要点亮b、c两段即可；如要显示数字“5”，则需要点亮a、f、g、c、d段。一.七段数码管原理实例实例1 LED数码管显示数码管显示 将80C51单片机P0口的P0.0-P0.7引脚连接到一个共阴极数码管上，使之循环显示0-9数字，时间间隔1s。一.七段数码管原理1. 数码管段码表 LED数码管的a-g7个发光二极管加正电压发亮，加零电压熄灭，不同亮暗的组合能形成不同的字形，这种组合成为段码。共阴
3、极型的段码见表 一.七段数码管原理1. 数码管段码表小工具一.七段数码管原理2. 绘制原理图一.七段数码管原理3. 编制程序二. 静态和动态显示LED数码管与单片机的接口方式有静态显示静态显示接口和动态显示动态显示接口之分。 静态显示静态显示：静态显示接口是一个并行口接一个数码管。采用这种接法的优点是被显示数据只要送入并行口后就不再需要CPU干预，因而显示效果稳定。但该方法占用资源较多 动态显示动态显示：动态显示接口采用的做法则完全不同，它是将所有数码管的段码线对应并联起来接在一个8位并行口上，而每位数码管的公共端分别由一位I/O线控制。 二. 静态和动态显示实例实例2 LED数码管数码管 静
4、态显示静态显示 对按键动作进行统计，并将动作次数通过数码管显示出来。要求显示范围为0-99，增量为1，超过计量界限后自动循环显示。 二. 静态和动态显示1. 绘制原理图二. 静态和动态显示2. 编写程序二. 静态和动态显示数码管动态显示接口示意图 动态显示动态显示：动态显示过程采用循环导通或循环截至各位显示器的做法。当循环显示时间间隔较小（如10ms）时，由于人眼的暂留特性，就将看不出数码管的闪烁现象。动态显示接口的突出特点是占用资源较少，但由于显示值需要CPU随时刷新，故其占用机时较多。 二. 静态和动态显示实例实例3 数码管动态显示数码管动态显示 采用共阴极LED数码管的电路原理图，要求电
5、路开关接向下拨时显示字符“L2”，而电路开关向上拨时显示字符“H3”。 二. 静态和动态显示1. 绘制原理图二. 静态和动态显示2. 编写程序三. 串行显示 串行与并行传输串行与并行传输串行的概念与并行相对，A与B都有8个端口，通过8根数据线实现对应端口的连接。当A的端口输出数据时（10100101B），则B的端口也会立即接收到这8位数据。而两个终端如只通过一根数据线相连，A向B发送同样的8位数据时，需要逐位将10100101B发送，B接收时也是逐位接收，然后在其内部再把这逐个到来的数据“合成”数据A5H。如果A发送1位数据需要1s，则并行传输只用1s就可以把A5H传输完。而串行时因为要发送8
6、位数据而需要8s，这里就体现出并行传输高速的特点。但是，串行只用1根数据线而并行用8根，这就体现出串行传输低成本的特点。三. 串行显示 引脚功能：引脚功能：CP ： 时钟输入MR： 清零端（低电平有效）A、B： 串行数据输入端Q0Q7： 输出端三. 串行显示 三. 串行显示 实例实例4 数码管串行显示数码管串行显示 采用共阴极LED数码管的电路原理图，要求电路开关接向下拨时显示字符“L2”，而电路开关向上拨时显示字符“H3”。 三. 串行显示 变量及函数声明：变量及函数声明：开关状态判断：开关状态判断：三. 串行显示 串行显示部分：串行显示部分：四. 小结本讲通过实例分析对单片机IO口基本编程应用做了介绍，具体包括开关状态检测、数码管静态、动态和串行显示内容。 思考题1. 如下图所示，74LS164串接后，如果要串行显示两位数码管， 程序应该如何编写？
