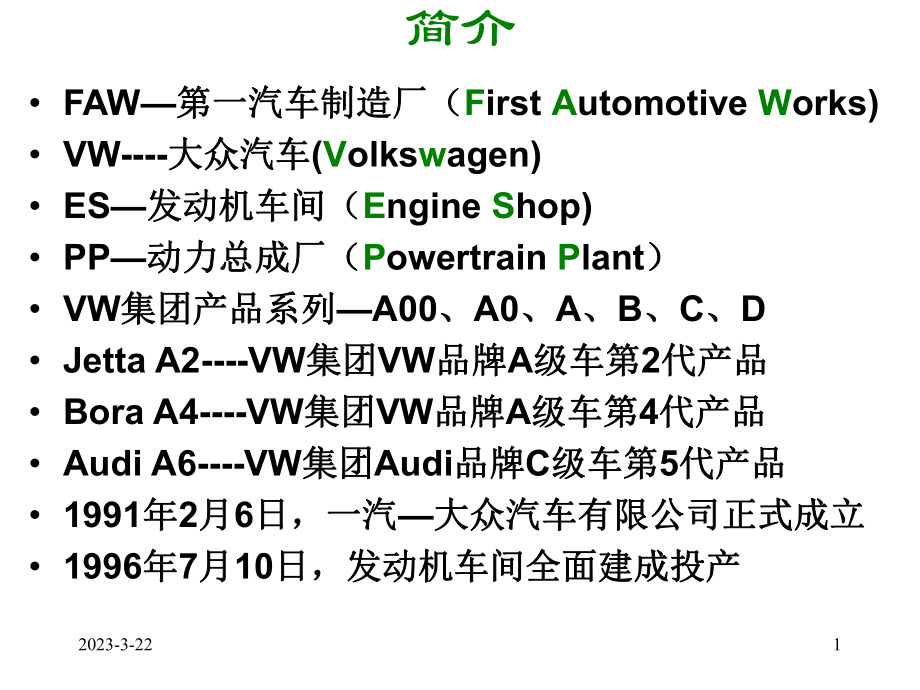

1、2023-3-221 FAW第一汽车制造厂（第一汽车制造厂（First Automotive Works) VW-大众汽车大众汽车(Volkswagen) ES发动机车间（发动机车间（Engine Shop) PP动力总成厂（动力总成厂（Powertrain Plant） VW集团产品系列集团产品系列A00、A0、A、B、C、D Jetta A2-VW集团集团VW品牌品牌A级车第级车第2代产品代产品 Bora A4-VW集团集团VW品牌品牌A级车第级车第4代产品代产品 Audi A6-VW集团集团Audi品牌品牌C级车第级车第5代产品代产品 1991年年2月月6日，一汽日，一汽大众汽车有限公司

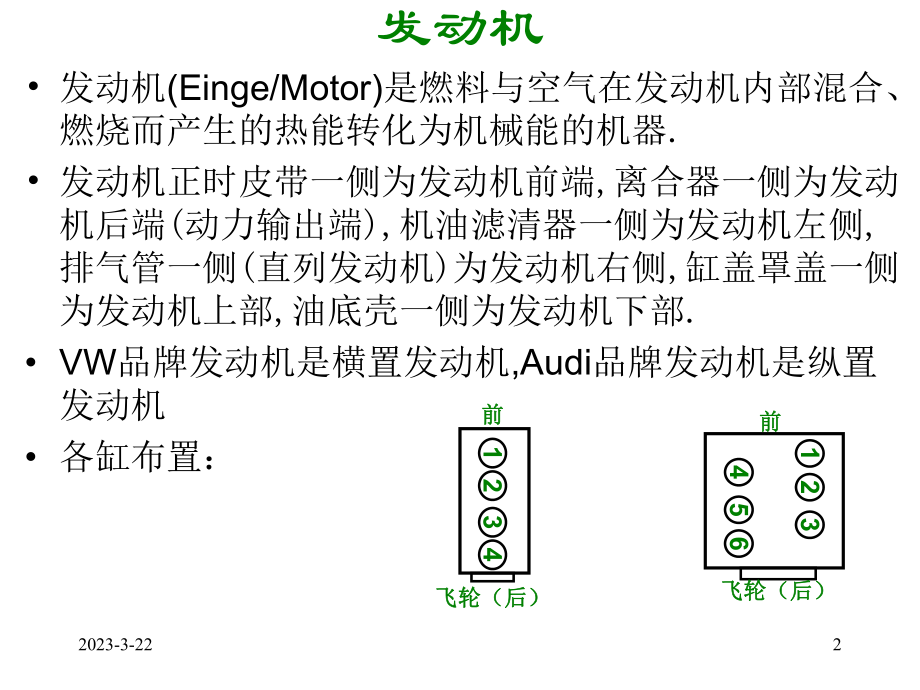

2、正式成立大众汽车有限公司正式成立 1996年年7月月10日，发动机车间全面建成投产日，发动机车间全面建成投产简介2023-3-222发动机 发动机(Einge/Motor)是燃料与空气在发动机内部混合、燃烧而产生的热能转化为机械能的机器. 发动机正时皮带一侧为发动机前端,离合器一侧为发动机后端(动力输出端),机油滤清器一侧为发动机左侧,排气管一侧(直列发动机)为发动机右侧,缸盖罩盖一侧为发动机上部,油底壳一侧为发动机下部. VW品牌发动机是横置发动机,Audi品牌发动机是纵置发动机 各缸布置：1 2345 6飞轮（后）飞轮（后）前前1 23 4飞轮（后）飞轮（后）前前2023-3-223发动机

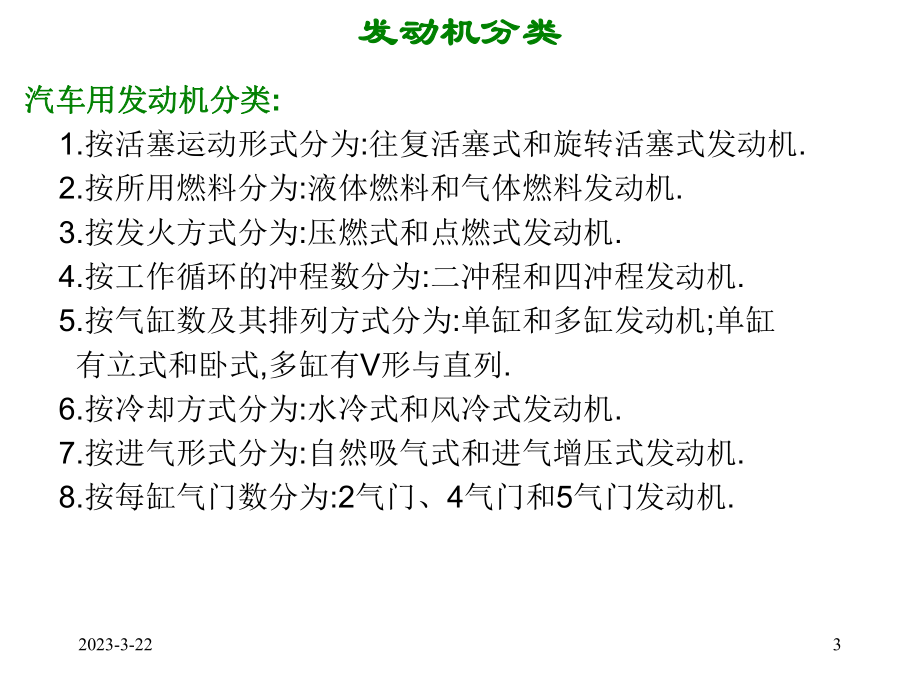

3、分类发动机分类汽车用发动机分类汽车用发动机分类: 1.按活塞运动形式分为:往复活塞式和旋转活塞式发动机. 2.按所用燃料分为:液体燃料和气体燃料发动机. 3.按发火方式分为:压燃式和点燃式发动机. 4.按工作循环的冲程数分为:二冲程和四冲程发动机. 5.按气缸数及其排列方式分为:单缸和多缸发动机;单缸 有立式和卧式,多缸有V形与直列. 6.按冷却方式分为:水冷式和风冷式发动机. 7.按进气形式分为:自然吸气式和进气增压式发动机. 8.按每缸气门数分为:2气门、4气门和5气门发动机.2023-3-224发动机车间生产的发动机种类发动机车间生产的发动机种类 Jetta A2 1.6L 2V 64k
4、W E2 SG&AG Jetta A2 1.9L SDI 47kW E3 SG Bora A4 1.6L 5V 78kW E2 SG&AG Bora A4 1.8L/S 5V 92kW E3 SG&AG Bora A4 1.8L/T 5V 110kW E4 SG&AG Audi A6 1.8L/S 5V 92kW E2 SG Audi A6 1.8L/T 5V 110kW E2 SG&AG Audi A6 2.4L V6 5V 125kW E2 AG Audi A6 2.4L V6 5V 125kW E4 SG&CVT Audi A6 2.8L V6 5V 140kW E4 SG&CVT202
5、3-3-225发动机标识简介发动机标识简介1 A2A级车第2代产品 1.9L发动机排量1.9升（Liter) SDI 自然吸气式直接喷射(Saug Direct Injection） 47kW发动机有效功率47千瓦(kiloWatt) E3欧洲排放3号标准（Euro) SG手动变速箱(Schaltgetriebe) AG自动变速箱(Automatik-Getriebe） CVT 无级变速箱(Continously Variable Transmission) T增压（Turbo) S-自然吸气(Saug) 5V5气门（Ventil)(Valve) MPI-进气管多点喷射(Multi point
6、 manifold injection)2023-3-226发动机标识简介发动机标识简介2 R4直列4缸发动机（Reihemotor) V6V型6缸发动机（V-Motor) MJ0202年年型（Modell Jahr) MQ200 的含义: M 机械操纵式变速箱 Q 动力总成横置 200 变速箱传递的额定扭矩是200Nm 大众集团产品代码 PQ34 的含义是：P 指产品平台； Q 指动力总成横置； 3 指A级车； 4 指第四代产品.2023-3-227发动机标识简介发动机标识简介3条码位置条码位置发动机号缸体打号区发动机号缸体打号区图图1图图22023-3-228发动机标识简介发动机标识简介4
7、Motornummer:发动机号发动机号Datum:生产日期生产日期Schluesselnummer:发动发动机种类号机种类号Herstellwerk:厂家代码厂家代码Prfziffer Modulo:检车模检车模块号，随机数，无实际意义块号，随机数，无实际意义Barcodeetikett Motornummer:条形码条形码-发动机号发动机号2023-3-229发动机标识简介发动机标识简介5编码编码发动机类型发动机类型车类车类发动机编码描述发动机编码描述变速箱变速箱排放标准排放标准11001100ATKATK1G1GJetta A2 1.6L/S 2V 汽油机(R4)Jetta A2 1.6
8、L/S 2V 汽油机(R4)手动变手动变EE11031103ATKATK1G1GJetta A2 1.6L/S 2V 汽油机(R4)Jetta A2 1.6L/S 2V 汽油机(R4)自动变自动变EE17911791AQMAQM1G1GJetta A2 1.9L/S 2V 柴油机(R4)Jetta A2 1.9L/S 2V 柴油机(R4)手动变手动变EE10441044AWBAWB1J1JBora A4 1.6L/S 5V 汽油机(R4)Bora A4 1.6L/S 5V 汽油机(R4)手动变手动变EE10451045AWBAWB1J1JBora A4 1.6L/S 5V 汽油机(R4)Bor
9、a A4 1.6L/S 5V 汽油机(R4)自动变自动变EE10361036BAEBAE1J1JBora A4 1.8L/T 5V 汽油机(R4)Bora A4 1.8L/T 5V 汽油机(R4)手动变手动变EE10461046BAEBAE1J1JBora A4 1.8L/T 5V 汽油机(R4)Bora A4 1.8L/T 5V 汽油机(R4)自动变自动变EE10471047BAFBAF1J1JBora A4 1.8L/S 5V 汽油机(R4)Bora A4 1.8L/S 5V 汽油机(R4)自动变自动变EE10481048BAFBAF1J1JBora A4 1.8L/S 5V 汽油机(R4
10、)Bora A4 1.8L/S 5V 汽油机(R4)手动变手动变EE17591759ANQANQ4B4BAudi A6 1.8L/S 5V 汽油机(R4)Audi A6 1.8L/S 5V 汽油机(R4)手动变手动变EE17601760AWLAWL4B4BAudi A6 1.8L/T 5V 汽油机(R4)Audi A6 1.8L/T 5V 汽油机(R4)手动变手动变EE17611761AWLAWL4B4BAudi A6 1.8L/T 5V 汽油机(R4)Audi A6 1.8L/T 5V 汽油机(R4)自动变自动变EE17631763AWTAWT4B4BAudi A6 1.8L/T 5V 汽油
11、机(R4)Audi A6 1.8L/T 5V 汽油机(R4)手动变手动变EE17641764AWTAWT4B4BAudi A6 1.8L/T 5V 汽油机(R4)Audi A6 1.8L/T 5V 汽油机(R4)无级变无级变EE60526052ATXATX4B4BAudi A6 2.8L/S 5V 汽油机(V6)Audi A6 2.8L/S 5V 汽油机(V6)手动变手动变EE60636063ATXATX4B4BAudi A6 2.8L/S 5V 汽油机(V6)Audi A6 2.8L/S 5V 汽油机(V6)自动变自动变EE61616161APSAPS4B4BAudi A6 2.4L/S 5
12、V 汽油机(V6)Audi A6 2.4L/S 5V 汽油机(V6)自动变自动变EE61196119BDVBDV4B4BAudi A6 2.4L/S 5V 汽油机(V6)Audi A6 2.4L/S 5V 汽油机(V6)无级变无级变EE62006200BDVBDV4B4BAudi A6 2.4L/S 5V 汽油机(V6)Audi A6 2.4L/S 5V 汽油机(V6)手动变手动变EE61496149BBGBBG4B4BAudi A6 2.8L/S 5V 汽油机(V6)Audi A6 2.8L/S 5V 汽油机(V6)无级变无级变EE61486148BBGBBG4B4BAudi A6 2.8L
13、/S 5V 汽油机(V6)Audi A6 2.8L/S 5V 汽油机(V6)手动变手动变EE2023-3-2210发动机主要性能指标发动机主要性能指标1 发动机主要性能指标发动机主要性能指标有动力性指标,经济性指标和运转性能指标.1.1 动力性指标动力性指标:1.)有效扭矩T(Nm);2.)有效功率P=T*n/9550(kW).1.2 经济性指标经济性指标:燃油消耗率g/(kWh)是指发动机每发出1kW有效功率,在1h内所消耗的燃油质量(g).1.3 发动机运转性能指标发动机运转性能指标:1.)排气品质;2.)噪声;3.)起动性能.2023-3-2211发动机参数发动机参数(Jetta)参数
14、机型Jetta 1.6L 2V MPIJetta 1.9L SDI总功率(kW/n)64/580047/4000最大扭矩(Nm/n)135/3000125/2000-2600气缸直径(mm)8179.5冲程(mm)77.495.5排量(ml)15951896压缩比9.5(-0.5):119.0:1发火顺序1-3-4-21-3-4-2燃油RON90 或RON95无铅按GB252-94中国一等品柴油润滑油容量4.7L5.0L怠速转速n(r/min)800-90090050满足排放要求EE发动机干重(kg)125136发动机标识号ATKAQM2023-3-2212发动机参数发动机参数(Bora)参数
15、 机型Bora 1.6L 5VBora 1.8L 5VBora 1.8T 5V总功率(kW/n)78/580092/6000110/5700最大扭矩(Nm/n)150/4250170/3800210/1750-4600气缸直径(mm)818181冲程(mm)77.486.486.4排量(ml)159517811781压缩比10.3(-0.3):110.5(-0.5):19.3(-0.3):1发火顺序1-3-4-21-3-4-21-3-4-2燃油RON93以上无铅RON93以上无铅RON95或RON93无铅润滑油容量5.1L5.1L5.1L怠速转速n(r/min)800-900860760满足排
16、放要求EEE发动机干重(kg)127142163发动机标识号AWBBAFBAE2023-3-2213发动机参数发动机参数(Audi)参数 机型Audi 1.8L 5VAudi 1.8T 5VAudi 2.4L 5VAudi 2.8T 5V总功率(kW/n)92/5800110/5700125/6000140/6000最大扭矩(Nm/n)168/3500210/1750-4600230/3200260/3200气缸直径(mm)81818182.5冲程(mm)86.486.477.486.4排量(ml)1781178123932771压缩比10.3(-0.5):19.3(-0.3):110.0:-10.5:1 10.1(-0.5):1发火顺序1-3-4-21-3-4-21-4-3-6-2-51-4-3-6-2-5燃油RON95无铅RON95无铅RON95无铅RON95无铅润滑油容量4.34.3L6.9L6.9L怠速转速n(r/min)8605080050650-800680-800满足排放要求EEE/EE发动机干重(kg)142163178180发动机标识号ANQAWLAPS/BDVBBG
