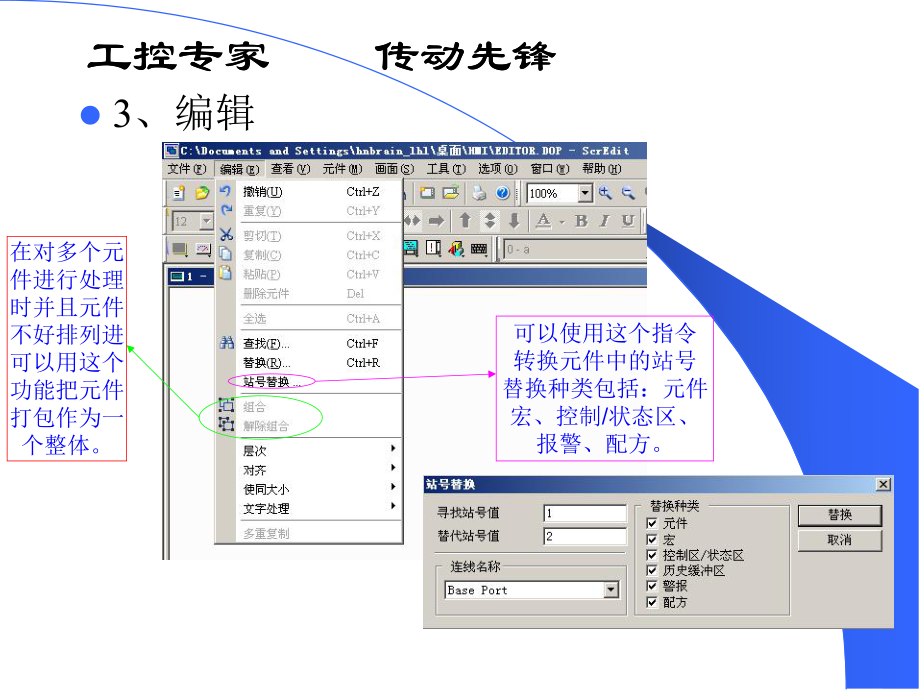

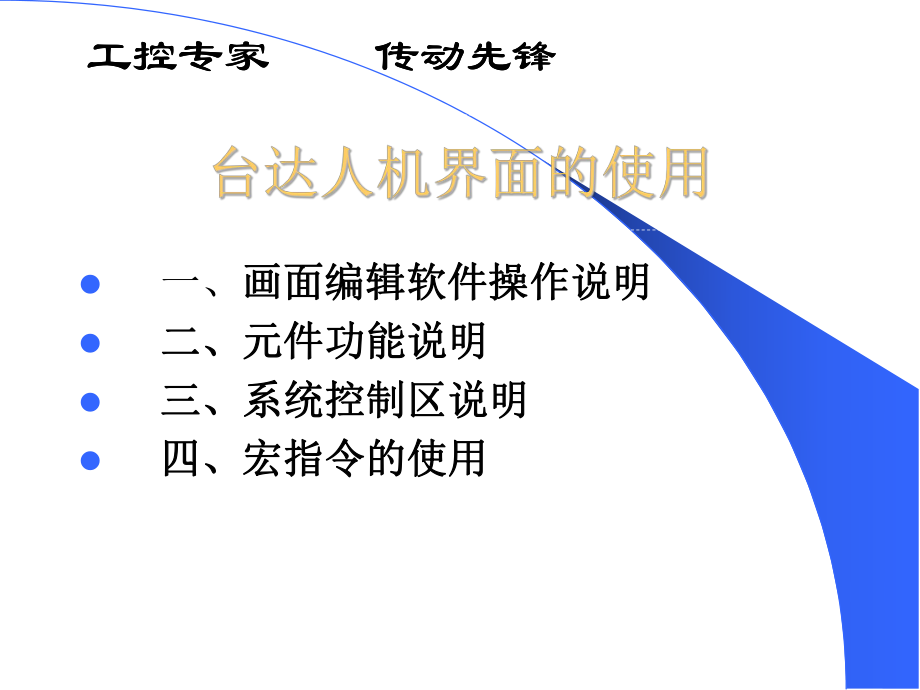

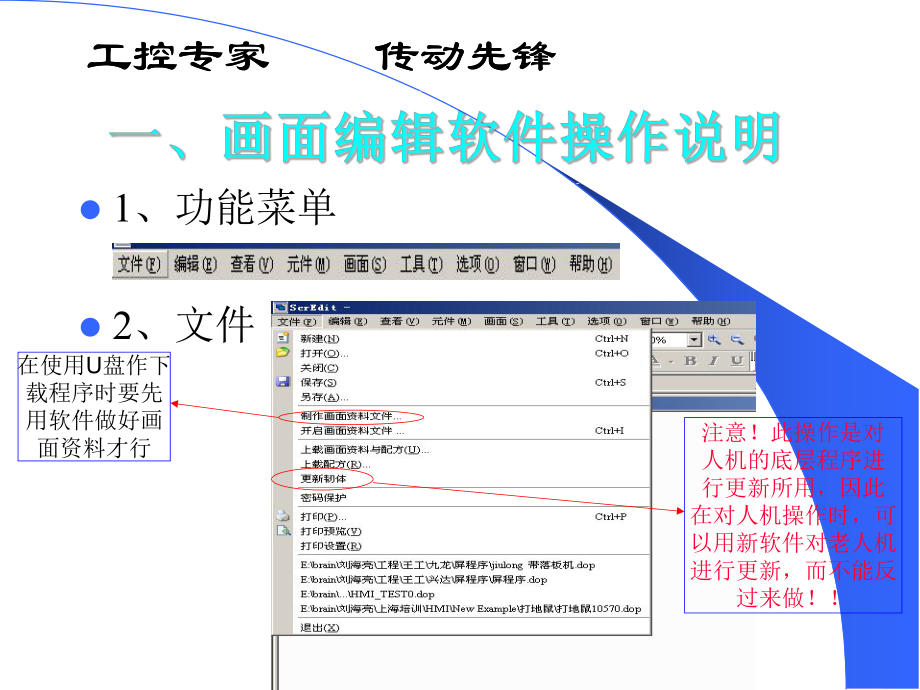

1、工控专家 传动先锋工控专家 传动先锋l一、画面编辑软件操作说明画面编辑软件操作说明l二、元件功能说明二、元件功能说明l三、系统控制区说明三、系统控制区说明l四、宏指令的使用四、宏指令的使用 工控专家 传动先锋工控专家 传动先锋l1、功能菜单l2、文件在使用U盘作下载程序时要先用软件做好画面资料才行注意！此操作是对人机的底层程序进行更新所用，因此在对人机操作时，可以用新软件对老人机进行更新，而不能反过来做！工控专家 传动先锋工控专家 传动先锋l3、编辑在对多个元件进行处理时并且元件不好排列进可以用这个功能把元件打包作为一个整体。可以使用这个指令转换元件中的站号替换种类包括：元件宏、控制/状态区、
2、报警、配方。工控专家 传动先锋工控专家 传动先锋l4、查看方便于查找元件地址有无重复、错误工控专家 传动先锋工控专家 传动先锋l5、元件工控专家 传动先锋工控专家 传动先锋l6、画面在人机上面有几个按键，点击可以对其进行编辑此方法与从元件中选择一样。只对当前画面起作用。工控专家 传动先锋工控专家 传动先锋在需要经常切换数据参数时可以选用此功能，还可以在一组配方中建立多个子配方。工控专家 传动先锋工控专家 传动先锋将一些地址以自己的方法来设定，在选用地址时只需输入相应的字符就行工控专家 传动先锋工控专家 传动先锋工控专家 传动先锋工控专家 传动先锋工控专家 传动先锋工控专家 传动先锋工控专家 传
3、动先锋工控专家 传动先锋工控专家 传动先锋工控专家 传动先锋l1、复状态按钮：l2、状态图显示：l3、动画l4、一般曲线和XY曲线l5、历史趋势图l6、报警表工控专家 传动先锋工控专家 传动先锋l1、复状态按钮： 可自行设定1256个状态，也可以设定其顺序是往前还是往后。往后：是由状态1变成状态2;往前：是由状态2变成状态1。如果数值单位为word，则可以设定1-256个状态；LSB就可以设定16个状态；Bit只能设定2个状态，读取内存地址跟写入内存地址会随着数值单位而更改。如果是设定word或是LSB，就以word为单位；反之如果数值单位为Bit，那么读取跟写入内存地址就会是Bit为单位。此
4、元件于读取地址得到资料后，依照次一状态递增或是前一状态递减，将新的值存入写入内存地址，而按钮的状态是根据读取内存的地址而作改变，如需新增或删除状态总数，只须增加跟减少属性表中状态总数即可。 （见例子程序） 工控专家 传动先锋工控专家 传动先锋l2、状态图显示： 在人机与PLC联机使用时，如果您希望由PLC控制复数个图形显示在人机屏幕的固定位置，并可控制它的状态而能显示不同的图形文件。 （见例子程序） 工控专家 传动先锋工控专家 传动先锋l3、动画 在人机与PLC联机使用时，如果您所规画的动态图形元件，您希望由PLC控制一个图形显示在人机屏幕的任何位置，并可控制其在X或Y方向任意移动且能显示不同
5、的图形文件。（见例子程序）工控专家 传动先锋工控专家 传动先锋l4、一般曲线 人机读取相对应地址的连续资料，转换为曲线图后显示于人机屏幕上。例如：取样100点，设四条曲线，那么总共会取100 x 4共400点。以台达的PLC为例子来说明，读取地址设为D0，那么此曲线图触发后，将会读取D0D399共400个WORD的资料；曲线1的Y轴位置为D0D99；曲线2的Y轴位置为D100D199；曲线3的Y轴位置为D200D299；曲线4的Y轴位置为300D399。如果其值有超过所设定最大值，则显示最大值。如果小于最小值，则显示最小值。设定好了后，还要设定控制区的地址，利用设定的特定位来激发曲线图的资料读
6、取跟一般曲线图的描绘与清除曲线，有关控制区的设定请参考 系统控制区说明。 程序例子工控专家 传动先锋工控专家 传动先锋lX-Y曲线 人机读取相对应地址的连续资料，转换为X-Y曲线图后显示余人机屏幕上。例如：取样100点设四条曲线，那么总共会取100 x 4 x 2共800点。以台达的PLC为例子来说明，读取地址X轴设为D0，Y轴设为D500，那么此曲线图触发后，将会读取D0D399以及500D899共800个字字的数据，曲线1的X轴位置为D0D99，Y轴位置为D500D599；曲线2的X轴位置为D100D199，Y轴位置为D600D699；曲线3的X轴位置为D200D299，Y轴位置为D700
7、D799；曲线4的X轴位置为D300D399，Y轴位置为D800D899。如果其值，有超过所设定最大值，则显示最大值，如果小于最小值，则显示最小值。设定好了后，还要设定控制区的地址，利用设定的特定位来激发曲线图的资料读取跟X-Y曲线图的描绘，有关控制区的设定请参考 系统控制区说明。工控专家 传动先锋工控专家 传动先锋l5、历史趋势图 将历史资料以表格或是图形显示出来，并作实时的更新以方便使用者读取使用。因此属性里面的设定值设定，必须是在历史缓冲区资料有设定的状态下才能设定。设定好了后，若触发源为PLC，还要设定控制区的地址，利用设定的特定位来触发历史纪录的资料读取跟图形的描绘，有关控制区的设定
8、请参考 系统控制区说明。工控专家 传动先锋工控专家 传动先锋一般曲线与历史最大区别就在于： 一般曲线是在同一时间取不同的 数据点来描出曲线;历史曲线是在不同时间取同一数据点来描出一条曲线。工控专家 传动先锋工控专家 传动先锋l6、报警表警报信息功能历史警报表人机会依照警报区指定的PLC缓存器的相对Bit资料，转换为对应的接点警报消息正文显示在人机屏幕上，并且依序逐笔记录成为警报历史表。 当前警报表 人机只显示目前警报设定之PLC的Bit资料=ON/OFF的接点警报消息正文在人机屏幕上。 警报频次表 人机将统计并显示整体警报监视的各点警报发生的累计次数在人机屏幕上。 警报信息走马灯人机只接受警报
9、设定里所设定的读取地址下的的某一个Bit 接点为ON 时，将警报信息文字以走马灯的方式显示在人机屏幕上。工控专家 传动先锋工控专家 传动先锋l在DOP-系统中有关系统控制区的功能最重要，设计者由PLC可控制人机接口的动作模式；由系统控制参数设定表中系统控制区指定其缓存器位置，它是壹个连续的资料区块，其长度最少为0 Word，最大为7 Words；且随着所使用功能其长度增加（例如，使用配方功能配方功能时，长度最少须为7 Words ）。系统控制区长度设为0即关闭系统控制区功能；Word 7目前保留不使用。工控专家 传动先锋工控专家 传动先锋l曲线控制缓存器曲线控制缓存器 Bit Number功能
10、0曲线取样标志11曲线取样标志22曲线取样标志33曲线取样标志447保留8曲线清除标志19曲线清除标志210曲线清除标志311曲线清除标志41215保留1、曲线图、曲线图(1-4)取样控制旗标取样控制旗标人机接口须由PLC控制整组曲线图（一般曲线图或XY曲线图）的数据总表之取样；每次当触发此曲线图取样控制旗帜信号（Bit0Bit3设为 ON/OFF 1 次，约1 秒）则人机即读取整组曲线图的连续资料总表取样一次，并立刻转为一条连续曲线显示在人机画面的一般曲线图或XY曲线图元件。2、曲线图、曲线图(1-4)清除控制旗标清除控制旗标由PLC控制人机接口曲线图（一般曲线图或XY曲线图）曲线的清除；可
11、由触发此清除控制旗帜信号（Bit 8-Bit11设为ON/OFF 1次），即可清除一般曲线图或XY曲线图元件上的曲线。工控专家 传动先锋工控专家 传动先锋l历史缓冲区取样缓存器历史缓冲区取样缓存器 在操作 “取样功能元件” 的设置，必须先指定其信号相对应之PLC读取历史（记录）缓冲区，才能联机应用。历史（记录）缓冲区是指取样资料储存在人机的内存中battery backup RAM 位置。历史（记录）缓冲区的位置及大小须先设定。 人机接口除了可设为定时取样外，也可由PLC控制人机接口历史趋势图的取样；可由触发此历史缓冲区取样旗标#1-#12设为 ON 即执行取样一次。但欲再次触发前须先将此旗帜
12、信号OFF。 Bit Number功能0历史缓冲区取样棋标11历史缓冲区取样棋标22历史缓冲区取样棋标33历史缓冲区取样棋标44历史缓冲区取样棋标55历史缓冲区取样棋标66历史缓冲区取样棋标77历史缓冲区取样棋标88历史缓冲区取样棋标99历史缓冲区取样棋标1010历史缓冲区取样棋标1111历史缓冲区取样棋标121215保留工控专家 传动先锋工控专家 传动先锋l历史缓冲区清除控制信号历史缓冲区清除控制信号 由PLC控制人机接口历史趋势图曲线的清除；可由触发此历史缓冲区清除控制信号Clear Bit（#1-#12）设为ON即执行清除趋势图曲线一次。但欲再次触发前，须先将此旗帜信号OFF。Bit Number功能0历史缓冲区取样棋标11历史缓冲区取样棋标22历史缓冲区取样棋标33历史缓冲区取样棋标44历史缓冲区取样棋标55历史缓冲区取样棋标66历史缓冲区取样棋标77历史缓冲区取样棋标88历史缓冲区取样棋标99历史缓冲区取样棋标1010历史缓冲区取样棋标1111历史缓冲区取样棋标121215保留工控专家 传动先锋工控专家 传动先锋工控专家 传动先锋工控专家 传动先锋
