1、配电箱安装、灯具安装工程技术交底记录2022年6月20日工程名称分部工程电器安装工程分项工程名称:配电箱安装工程交底内容1、材料要求:1)铁制配电箱(盘)箱体应有一定的机械强度,周边平整无损伤,油漆无脱落,二层底板厚度不小于是1.5mm,但不得采用阻燃型塑料板做二层底板,箱内器具应安装牢固,导线排列整齐压接牢固,应为两部定点产品并有产品合格证。2)镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等到。3)绝缘导线:导线的型号规格必须符合设计要求,并有产品合格。4)其它材料:电器仪表,熔丝(或熔片),端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带黑胶布、防锈漆、灰油漆、焊

2、锡、焊剂、电焊条(或电石、氧气)、水泥、砂子。2、主要机具:1)铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等到。2)手锤、鎏子、钢锯、锯条、木铿、扁铿、圆铿、剥线钳、尖嘴钳、压接钳、活扳子、套筒扳子、锡锅、锡勺等。3)台钻、手电钻头、木钻、台钳、案子、射钉枪、电炉电气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱等。3、作业条件;1)工艺流程:配电箱盘安装要求弹线定位暗装配电箱A盘面组装2)配电箱(盘)安装要求A、配是箱应安装在安全、干燥、易操作的场所。配电箱(盘安装时,其底口距地一般为1.5米,照装时底口距地1.2米,照相馆装电度表板底口距地不得小于1.8米,在同一建筑

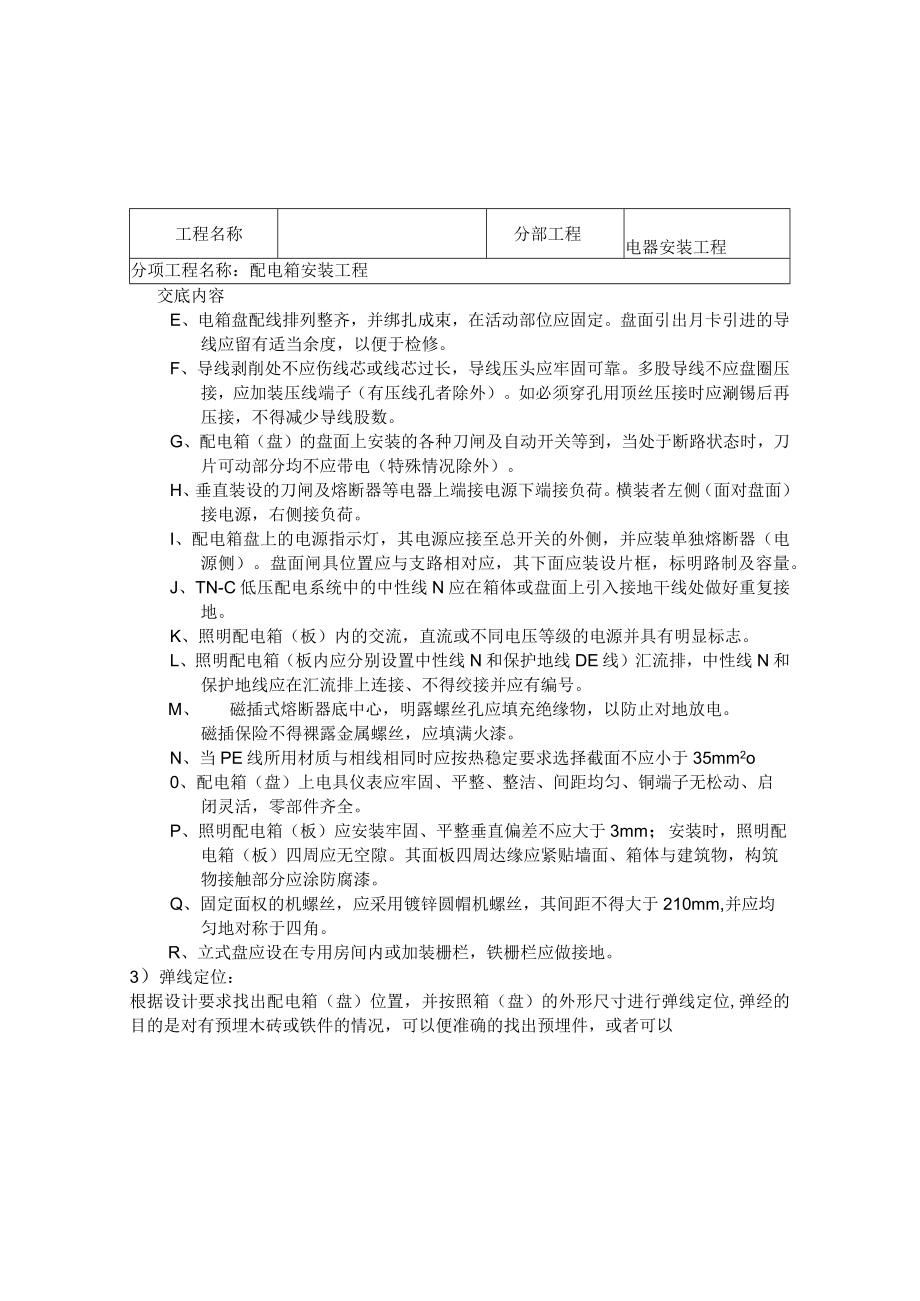

3、物内,同类盘的高度应一致,允许偏差为IOmmoB、安装配电箱盘所需的木砖及铁件等到均应预埋挂式配电箱(盘)应采用金居膨胀螺栓固定。C、铁制配电箱(盘)均需先刷一遍防锈漆,再刷灰油漆,二道。预埋的各种铁件均应刷防锈漆,并做好明显可靠的接地。导线引出面板时,面板线孔应光滑无毛刺,金属应装设绝缘保护套。D、配电箱(盘)带有器具的铁制盘盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE保护地线(PE线为黄绿相间的双色线也可采用编织软裸铜线)但PE保护地线不允许利用箱体或盒体串接。工程名称分部工程电器安装工程分项工程名称:配电箱安装工程交底内容E、电箱盘配线排列整齐,并绑扎成束,在活动部位应固定。盘

4、面引出月卡引进的导线应留有适当余度,以便于检修。F、导线剥削处不应伤线芯或线芯过长,导线压头应牢固可靠。多股导线不应盘圈压接,应加装压线端子(有压线孔者除外)。如必须穿孔用顶丝压接时应涮锡后再压接,不得减少导线股数。G、配电箱(盘)的盘面上安装的各种刀闸及自动开关等到,当处于断路状态时,刀片可动部分均不应带电(特殊情况除外)。H、垂直装设的刀闸及熔断器等电器上端接电源下端接负荷。横装者左侧(面对盘面)接电源,右侧接负荷。I、配电箱盘上的电源指示灯,其电源应接至总开关的外侧,并应装单独熔断器(电源侧)。盘面闸具位置应与支路相对应,其下面应装设片框,标明路制及容量。J、TN-C低压配电系统中的中性

5、线N应在箱体或盘面上引入接地干线处做好重复接地。K、照明配电箱(板)内的交流,直流或不同电压等级的电源并具有明显标志。L、照明配电箱(板内应分别设置中性线N和保护地线DE线)汇流排,中性线N和保护地线应在汇流排上连接、不得绞接并应有编号。M、磁插式熔断器底中心,明露螺丝孔应填充绝缘物,以防止对地放电。磁插保险不得裸露金属螺丝,应填满火漆。N、当PE线所用材质与相线相同时应按热稳定要求选择截面不应小于35mm2o0、配电箱(盘)上电具仪表应牢固、平整、整洁、间距均匀、铜端子无松动、启闭灵活,零部件齐全。P、照明配电箱(板)应安装牢固、平整垂直偏差不应大于3mm;安装时,照明配电箱(板)四周应无空

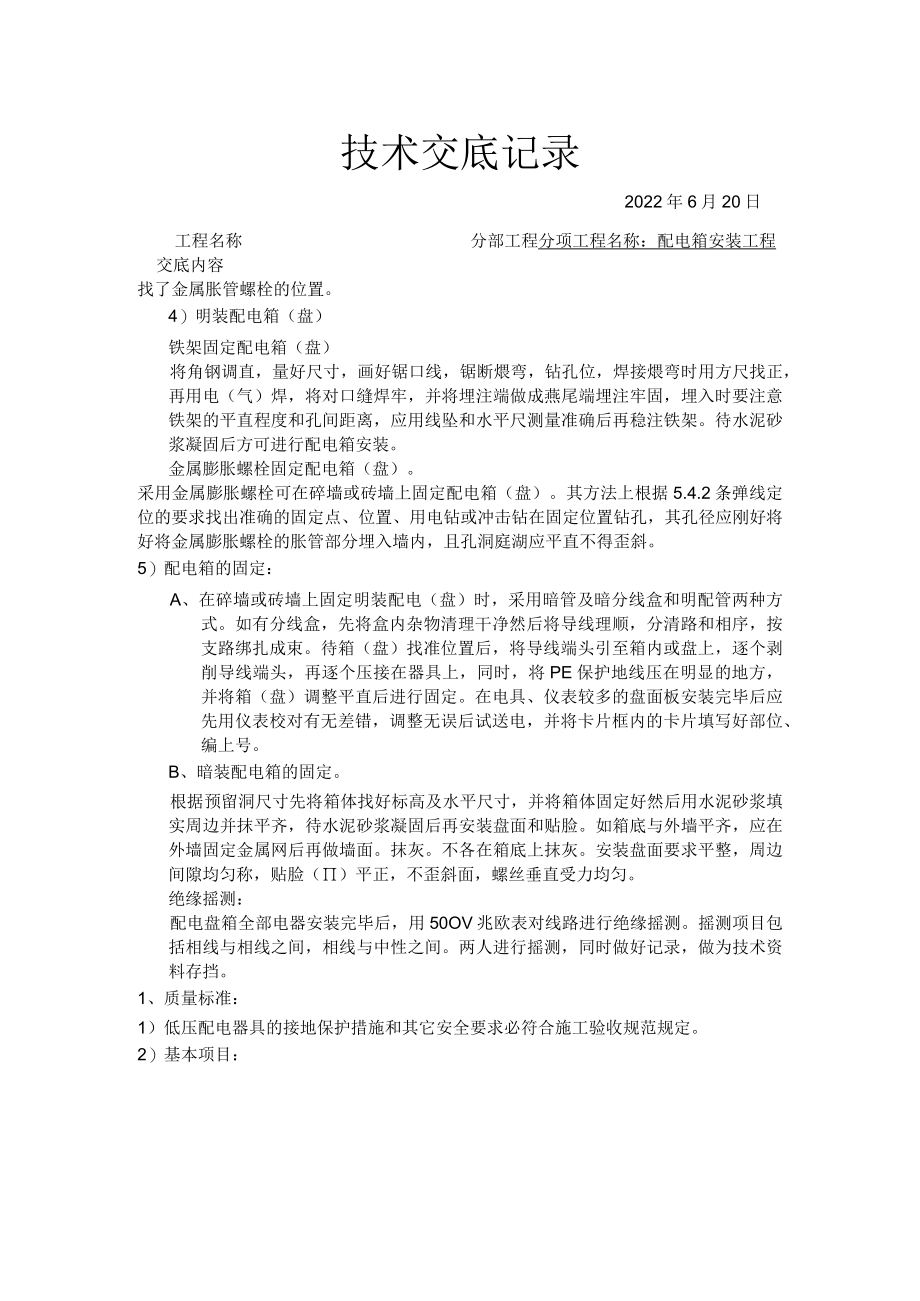

6、隙。其面板四周达缘应紧贴墙面、箱体与建筑物,构筑物接触部分应涂防腐漆。Q、固定面权的机螺丝,应采用镀锌圆帽机螺丝,其间距不得大于210mm,并应均匀地对称于四角。R、立式盘应设在专用房间内或加装栅栏,铁栅栏应做接地。3)弹线定位:根据设计要求找出配电箱(盘)位置,并按照箱(盘)的外形尺寸进行弹线定位,弹经的目的是对有预埋木砖或铁件的情况,可以便准确的找出预埋件,或者可以技术交底记录2022年6月20日工程名称分部工程分项工程名称:配电箱安装工程交底内容找了金属胀管螺栓的位置。4)明装配电箱(盘)铁架固定配电箱(盘)将角钢调直,量好尺寸,画好锯口线,锯断煨弯,钻孔位,焊接煨弯时用方尺找正,再用电

7、(气)焊,将对口缝焊牢,并将埋注端做成燕尾端埋注牢固,埋入时要注意铁架的平直程度和孔间距离,应用线坠和水平尺测量准确后再稳注铁架。待水泥砂浆凝固后方可进行配电箱安装。金属膨胀螺栓固定配电箱(盘)。采用金属膨胀螺栓可在碎墙或砖墙上固定配电箱(盘)。其方法上根据5.4.2条弹线定位的要求找出准确的固定点、位置、用电钻或冲击钻在固定位置钻孔,其孔径应刚好将好将金属膨胀螺栓的胀管部分埋入墙内,且孔洞庭湖应平直不得歪斜。5)配电箱的固定:A、在碎墙或砖墙上固定明装配电(盘)时,采用暗管及暗分线盒和明配管两种方式。如有分线盒,先将盒内杂物清理干净然后将导线理顺,分清路和相序,按支路绑扎成束。待箱(盘)找准

8、位置后,将导线端头引至箱内或盘上,逐个剥削导线端头,再逐个压接在器具上,同时,将PE保护地线压在明显的地方,并将箱(盘)调整平直后进行固定。在电具、仪表较多的盘面板安装完毕后应先用仪表校对有无差错,调整无误后试送电,并将卡片框内的卡片填写好部位、编上号。B、暗装配电箱的固定。根据预留洞尺寸先将箱体找好标高及水平尺寸,并将箱体固定好然后用水泥砂浆填实周边并抹平齐,待水泥砂浆凝固后再安装盘面和贴脸。如箱底与外墙平齐,应在外墙固定金属网后再做墙面。抹灰。不各在箱底上抹灰。安装盘面要求平整,周边间隙均匀称,贴脸()平正,不歪斜面,螺丝垂直受力均匀。绝缘摇测:配电盘箱全部电器安装完毕后,用50OV兆欧表

9、对线路进行绝缘摇测。摇测项目包括相线与相线之间,相线与中性之间。两人进行摇测,同时做好记录,做为技术资料存挡。1、质量标准:1)低压配电器具的接地保护措施和其它安全要求必符合施工验收规范规定。2)基本项目:工程名称分部工程电器安装工程分项工程名称:配电箱安装工程交底内容A、配电箱安装应符合以下规定:位置正确、部件齐全,箱体开孔合适,切口整齐。暗式配电箱箱盖紧贴墙面;中性线经汇流排(N线端子)边接,无绞接现象;油漆完整,盘内外清洁,箱盖、开关、灵活、回路编号齐全,结线整齐,PE保护地线不串接安装明显牢固,导线截面,线色符合规范规定。B、导线与器具连接应符合以下规定。1) 连接牢固紧密,不伤线芯。

10、压板连接时压紧无松动;螺栓连接时,在同一端子上导线不超过两根、防松垫圈等配件齐全。2) 电气设备、器具和非带电金属部件的保护接地支线敷设应符合以下规定:连接紧密、牢固、保护接地线截面选用正确,需腐的部分涂漆均匀无遗漏。线路走向合理,色标准确,涂刷后不污染设备和建筑物。C、允许偏差:配电箱(盘)体高50mm以下,允许偏差1.5mm。配电箱(盘)体高50mm以上,允许偏差3mm。2、成品保护:1)配电箱(盘)安装后,应采取成品保护措施,避免碰坏,弄脏电具、仪表。2)安装箱(盘)面板时(或贴脸)应注意、保持墙面整洁。3) 土建二次喷浆时,注意不要污染配电箱(盘3、应注意的质量问题:1)配电筱(盘)的

11、标高或垂直度超出允许偏差,由于测量定位不准确或者是地面高低不平造成的,应及时进行修整。2)铁架不方正。在安装铁架之前未进行调直找正,或安装的固定点位置偏听偏信移造成的应用吊线重新找正后再进行固定。3)盘面电具,仪表不牢固、平正或间距不均,压头不牢、压头伤线芯,多股导线压头未装压线端子。闸具下方未装卡框。运输线丝不应剪掉重接。多股线应装上压线端子,卡片框应补装。4)接地导线截面不够或保护地线截面不够,保护地线串接,对这些不符合要求的应按有关规定进行纠正。5)盘后配线排列不整齐。应按对路绑扎成束,并固定在盘内。6)配电箱(盘)缺零部件,如合页、锁、螺丝等,应配齐各种安装所需零部1件。技术负责人交底

12、人接受人技术交底记录2022年6月20日工程名称分部工程电器安装工程分项工程名称:配电箱安装工程交底内容7)配电箱体周边、箱底、管进箱处、缝隙过大,空鼓严重、应用水泥砂浆将空鼓处填实抹平。8)铁箱内壁焊点锈蚀,应补刷防锈漆。铁箱不得用电焊进行开孔,应采用开孔器进行开孔。9)配电箱内二层板与进、出线配管位置处理不当,造成配线排列不整齐,在安装配电箱时应考虑进出线配管管口位置应设置在二层板后面。技术六庇人负责人乂底人接受人工程名称分部工程电气安装工程分项工程名称:开关、插座安装工程交底内容1、材料要求:1)各型开关:规格型号必须符合设计要求,并有产品合格证。2)各型插座:规格型号必须符合设计要求,

13、并有产品合格证。3)塑料合板:应具有足够的强度。塑料台板应平整,无弯翘变形等现象,并有产品合格证。4)制(台)板:其厚度应符合设计及施工验收规范的规定。其板面应平整,无壁裂和弯裂和弯翘变形现象,油漆层完好无脱落。5)其他材料:金属膨胀螺栓,塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。2、主要机具:1)红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高登等。2)手锤、塞子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻关、射枪等。3、作业条件:1)各种管路、盒子已经敷设完毕。盒子收口平整。2)线路的导线已穿完,并已做完绝缘摇测。3)墙面的浆活、油漆及壁纸等内装修工作已完成。4、操作工艺:1)工艺流

14、程:清理A结线A安装2)清理:用鎏子轻轻地将盒子内残存的灰块剔掉,同时将其它杂物一并清出盒外,再用湿布将盒内灰尘擦净。3)结线:A、一般结线规定:开关结线:同一场所的开关切断位置应一致,且操作灵活,接点接触可靠。电器、灯具的相线应经开关控制。多联开关不允许拱头连接、应采用LC型压接帽压接总头后,再进行分支连接。B、插座接线:单相两面三刀孔插座有横装和竖装两种。横装时,面对插座的右极接相线,左极接中性线;竖装时,面对插座的上极接相线,下极接中性线。三孔及三相四孔插座结线示意,见图369和图3-70保护接地线注意应接在上方。工程名称分部工程电气安装工程分项工程名称:开关、插座安装工程交底内容交直流

15、或不同电压的插座安装在同场所时,应有明显区别,且其插头与插座配套,均不能互相代用。插座箱多个插座导线连接时,不允许拱头连接,应采用LC型压接帽压接总头后,再进行分支线连接。4)安装开关、插座准备:先将盒内甩出的导线留出维修长度,削出线芯,注意不要碰伤线芯。将导线按顺时针方向盘绕在开关,插座对应的接线柱上然后旋紧压头。如果是独芯导线,也可将线苍直接插入接线孔内,再用顶丝将近其压紧。注意线芯不得外露。A、开关插座规定:一般安装规定:开关安装规定:拉线开关距地的高度一般为23m;距门口为150200mm;且拉线的出口向下。板把开关距地面的高度为1.4m,距门口为150200mm;开关不得置于门后(单扇门后暗装开关的面板应端正,严密并与墙面平;开关位置应于灯位置相对应,同一室内开关方向应一致;成排安装的开关高度应一致,高低差不大于2.0mm,拉线开关相邻间距一般不小于20mm;多尘潮湿场所和户外应选用防水瓷制拉线开关或加装保护箱;在易燃,易爆和特别潮湿的场所,开关应分别采用
