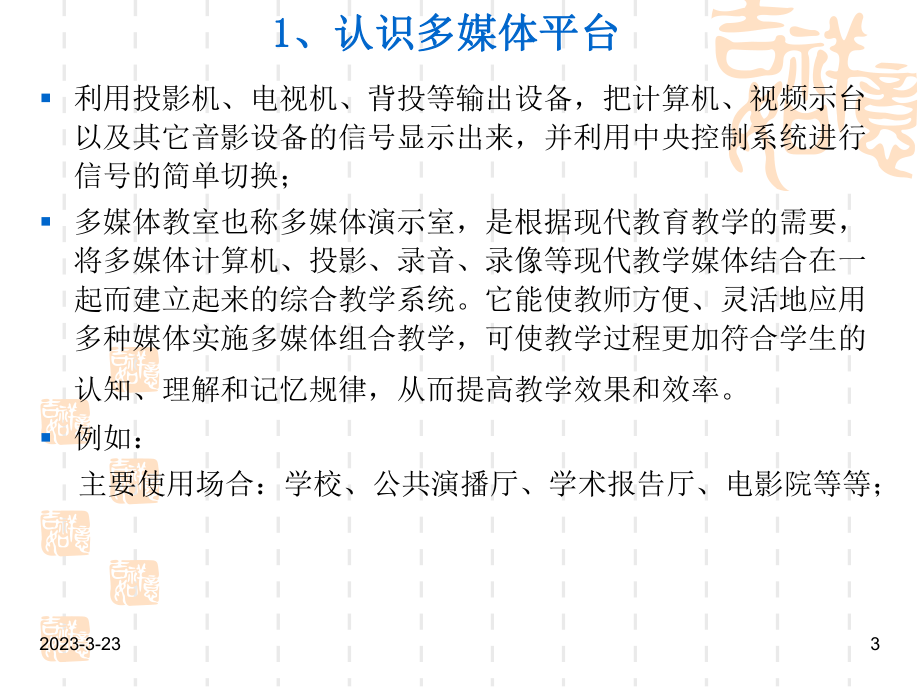

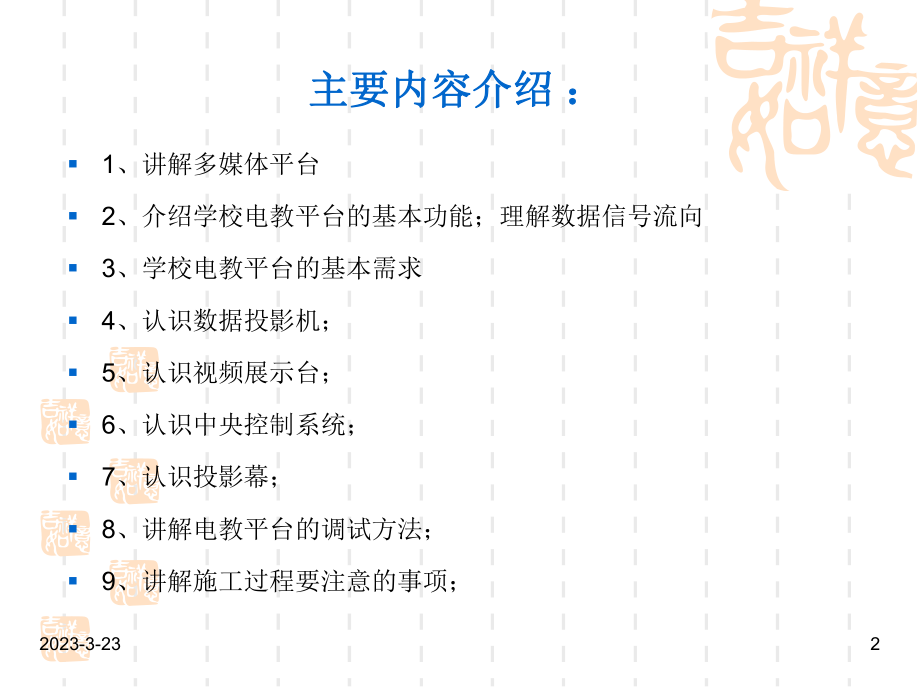

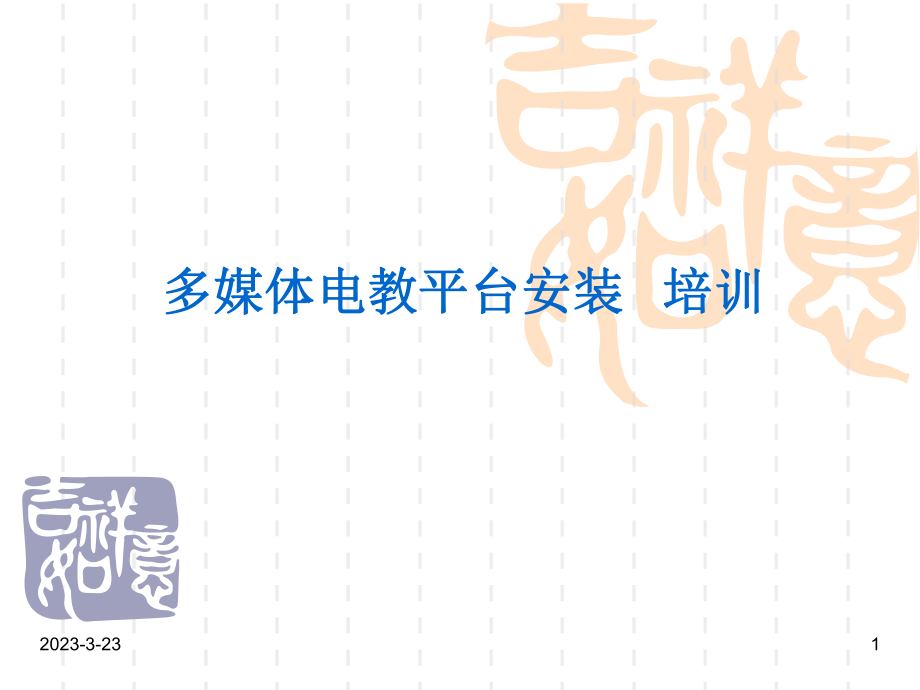

1、2023-3-231多媒体电教平台安装多媒体电教平台安装 培训培训2023-3-232主要内容介绍主要内容介绍 ：1、讲解多媒体平台2、介绍学校电教平台的基本功能；理解数据信号流向3、学校电教平台的基本需求4、认识数据投影机；5、认识视频展示台；6、认识中央控制系统；7、认识投影幕；8、讲解电教平台的调试方法；9、讲解施工过程要注意的事项；2023-3-2331 1、认识多媒体平台、认识多媒体平台 利用投影机、电视机、背投等输出设备，把计算机、视频示台以及其它音影设备的信号显示出来，并利用中央控制系统进行信号的简单切换； 多媒体教室也称多媒体演示室，是根据现代教育教学的需要，将多媒体计算机、投
2、影、录音、录像等现代教学媒体结合在一起而建立起来的综合教学系统。它能使教师方便、灵活地应用多种媒体实施多媒体组合教学，可使教学过程更加符合学生的认知、理解和记忆规律，从而提高教学效果和效率。 例如： 主要使用场合：学校、公共演播厅、学术报告厅、电影院等等；2023-3-2342、电教平台的基本功能：、电教平台的基本功能：1、普通教室基本功能： 实现台式电脑、视频展示台、话筒、DVD等相关设备通过切换系统所视、音频输出到投影机、电视等。2、一个多媒体教室应该具备下列基本功能： 连接校园网、CERNET、Internet，使教师能方便地调用丰富的网络资源，实现网络联机教学； 连接闭路电视系统，充分
3、发挥电视媒体在教学中的作用； 演示各类多媒体教学课件，开展计算机辅助教学； 播放录像、等视频教学节目； 展示实物、模型、图片、文字等资料； 能以高清晰、大屏幕投影仪显示计算机信息和各种视频信号； 用高保真音响系统播放各种声音信号。2023-3-235电教平台示意图：电教平台示意图：注意理解数据信号的流向注意理解数据信号的流向 中央控制系统中央控制系统2023-3-236学校电教平台的基本需求 音视频源：电脑、展台、DVD、话筒等 视频输出设备：投影机（投影幕）、电视机等 音频输出设备：功放连至音箱 切换设备：中央控制系统；例：VICOM等中控设备2023-3-2373、认识投影机：、认识投影机
4、： 目前主流技术为LCD光机系统(又称液晶光机系统)和DLP光机系统，而每种光机系统又分为三片或单片。目前高端大型机均采用三片式，因为三片式比单片式图像汇聚好，不会丢帧失色，色彩还原好。特别是三片DLP光机系统比单片DLP光机系统在图像还原方面有了很大的进步。而单片式的静态画面汇聚差，反映到图像上就是聚焦差。DLP光机系统取向的矛盾点在于单片式成本低，但色彩还原和暗部细节表现较差，并且会出现色彩分离和色彩溢出现象。三片DLP光机系统成本高缺乏强有力的性价比。而三片LCD光机系统已普及化，目前几乎已没有单片式LCD光机系统。但LCD系统“纱窗”现象比DLP系统明显。随着技术进步，液晶板开口率在不
5、断提高，逐步减轻“纱窗”现象。 主要技术参数： 1、类 别（LCD、DLP）； 2、流明度（2000ANSI）,俗成亮度； 3、分辨率（1024*768）； 4、对比度（500：1）；图例2023-3-238续、认识投影机续、认识投影机投影机接口： 普通投影机一般具有：VGA输入接口；VGA输出接口（用于连接输出），AV音视频接口，S端口，红外接口、RS-232接口，网络接口等2023-3-239续：续：LCD与与DLP的区别的区别LCD投影机明显缺点是黑色层次表现太差，对比度不是很高。LCD投影机表现的黑色，看起来总是灰蒙蒙的，阴影部分就显得昏暗而毫无细节。这点非常不适合播放电影一类的视频，
6、对于文字到是与DLP投影机差别不是很大。第二个缺点是LCD投影机打出的画面看得见像素结构，观众好像是经过窗格子在观看画面。SVGA(800600)格式的LCD投影机，不管屏幕图像的尺寸大小如何，都能看得清楚像素格子，除非用分辨率更高的产品。 与LCD投影技术相比，DLP投影的最大优势在于有高解析度与高亮度等优点，图像更加清晰锐利，黑色和白色更纯正，灰度层次更加丰富，更具有体积小和重量轻的优势。DLP投影机的价格稍贵，但是在色彩表现上稍差。 2023-3-23104、认识视频展示台、认识视频展示台又称实物展示台，它目前已渐渐取代了传统的胶片投影仪和幻灯机的大部分功能。视频展示台不但能将胶片上的内
7、容投到屏幕上，而且可以将各种实物，甚至可活动的图像投到屏幕上。但是视频展示台只是一种图像采集设备，最终将图像展示出来，还需通过外部设备的参与，例如电视机或投影仪。分类：模拟、数码注意区分数字输出和模拟输出主要技术参数1、镜头种类；2、像素；3、变焦功能4、图像功能；5、其它功能；2023-3-23115、中央控制系统：、中央控制系统： 1、中央控制系统：整个多媒体教室中的全部媒体设备都由中央控制系统集中管理控制。该系统采用单片机多机通讯技术和系统集成技术，将被控设备的各种操作功能按照用户实际操作要求进行组合处理，然后将其具体对每一媒体或设备的操作过程集成一体。中央控制系统是与其他多媒体设备的连
8、接使用。 2、中央控制系统通常集成了多路电源管理、68选2路的视频/音频切换矩阵、68路红外遥控、两路计算机VGA信号切换、全数码声音控制等功能。系统可以通过桌面按键控制面板或红外遥控器或计算机控制软件对录像机、影碟机、视频展示台、计算机、投影仪、功放等设备进行电源和基本操作的集成控制，还可控制教室内的环境设施，如电动屏幕、照明灯光、电动窗帘等。有的中央控制系统还设有自动开关，即按两下“系统关”键，系统会自动遥控关投影仪、使电动屏幕升起来、将功放电源关闭、延时设定时间后关闭设备电源、延时几分钟后（可设）关投影仪电源、最后关闭系统主机电源 2023-3-2312中央控制系统中央控制系统 连接示意
9、图连接示意图2023-3-2313常用中控常用中控:Css-220中控的中控的：2023-3-2314投影幕：投影幕： 分类：电动、手动、支架 分类：白塑、玻珠； 尺寸：英寸（100、120）； 尺寸与投影机之间搭配 图例2023-3-2315连接线缆说明：连接线缆说明： VGA线； AV线； 控制线； 电源线； 音频及音箱线2023-3-2316VGA的制作方法：的制作方法：Pin No.SignalPin No.Signal1R信号信号9空2G信号信号10发送 3B信号信号11接收4空12空5空13行同步行同步(或复合同步或复合同步)6地地(R)14场同步场同步7地地(G)15空8地地(B
10、) 2023-3-2317AV、中控、红外、中控、红外、RS232接法：接法：AV线是单芯带屏蔽，把两根焊接到AV头上就行。用于视频信号。中控线做法：中控箱内已附带了红外线及RS-232线，它们都通过连接四芯屏蔽中控线来控制投影机的，其实是通过中控线来延长红外及RS-232线。剥开红外或RS-232线中，是两芯带屏蔽，一条红色，一条白色；再把红色及屏蔽线分别接到中控对应颜色及屏蔽线中，靠中控接3.5串口，投影机接另一端。2023-3-2318中控后面板连接方法说明：中控后面板连接方法说明：台式电脑输入用VGA线连接主机VGA输出口、手提电脑输入用于连接手提电脑；但实际使用很少，一般用于VGA输
11、出的展台中（展台有VGA输出及AV输出，若VGA输出则借助此输入口，因VGA信号比AV信号强）VGA输出电脑信号及展台信号输出到投影机红外输出口使用红外线控制投影机RS232控制口使用RS232线控制投影机COM录入红外码时，使用控制线连接中控及电脑主机设备电源提供电源屏幕控制控制投影幕的上、下升降音视频输入如影碟机、录音机、展台等音视频输出的设 备都能连接到此输入口音视频输出输出连接到输入口的设备信号2023-3-2319电教平台对投影机的控制方法：电教平台对投影机的控制方法：1、采用红外技术进行控制； 特点：不适应对多步骤操作进行控制；控制线不能太长，一般不超过25M左右，红外录码相对比较
12、简单，主要原理为把相应设备遥控的信息输入到中控中，找一定的按键来代替，但稳定性不好2、采用RS-232接口进行控制特点：要求找到设备的232控制码；稳定性相对要高于红外接口,注意RS-232的线长。；2023-3-2320设备控制软件：设备控制软件：2023-3-2321RS232录码方法录码方法：RS-232码也是用来控制投影机的编码，比红外录入相对稳定及快捷。首先把控制线连接到电脑的COM口。（与红外控制线不同，说明书内有区分：、红外控制线两头都是9针的COM口，一端接中控COM口，一端接电脑COM口；、RS-232控制线，一端是3.5串口接入中控的“RS-232”口，一端接电脑COM口）
13、启动电脑，进入系统，插入VICOM光盘，进入光盘cx320 CX320写码软件双击安装，安装后打开“动行”命令行，输入“regsvr32 dao350.dll”命令进入注册。然后打开写码软件：2023-3-2322RS232写码界面：写码界面：2023-3-2323RS232接线方法：接线方法：控制编码录入好后，下一步就把红外线或RS-323线与投影机的红外接收口或RS-232控制口连接。若用红外控制的，红外线一端3.5串口插入中控背后“IR”4个接口其中一个，另一端接入投影机背后的红外接收处，这样红外控制已成功连接完成，按中控面板上的按键，则可以控制投影机了。若用RS-232控制的，控制线一
