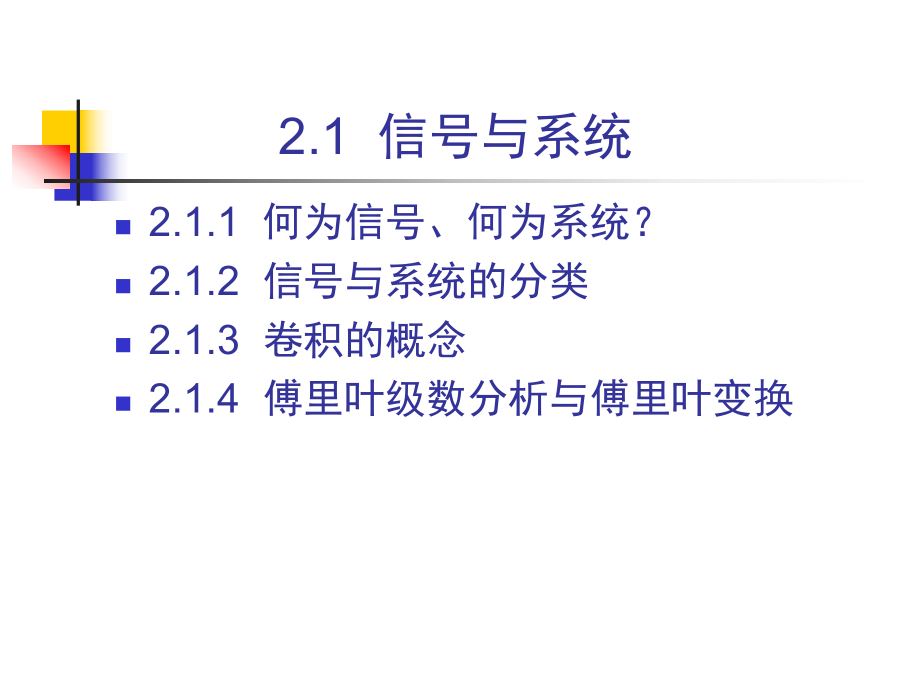

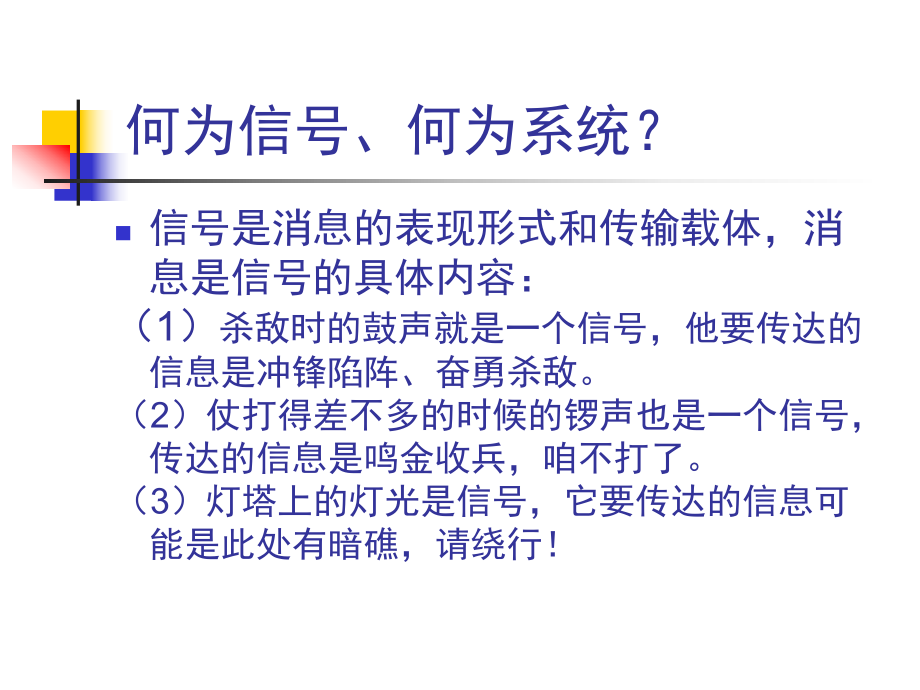

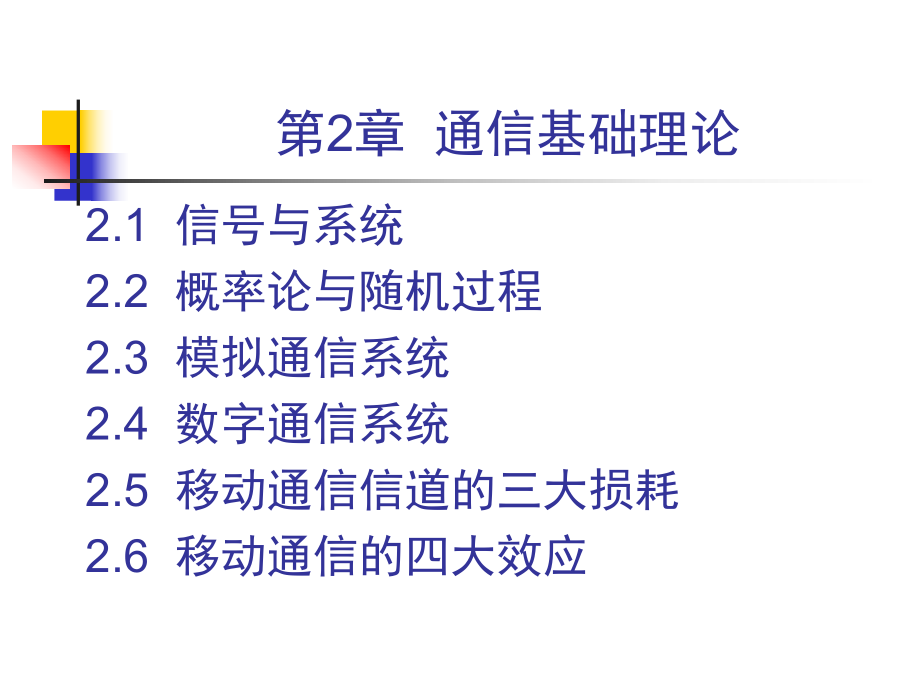

1、第2章 通信基础理论2.1 信号与系统2.2 概率论与随机过程2.3 模拟通信系统2.4 数字通信系统2.5 移动通信信道的三大损耗2.6 移动通信的四大效应2.1 信号与系统n2.1.1 何为信号、何为系统?n2.1.2 信号与系统的分类n2.1.3 卷积的概念n2.1.4 傅里叶级数分析与傅里叶变换何为信号、何为系统?n信号是消息的表现形式和传输载体,消息是信号的具体内容:(1)杀敌时的鼓声就是一个信号,他要传达的信息是冲锋陷阵、奋勇杀敌。(2)仗打得差不多的时候的锣声也是一个信号,传达的信息是鸣金收兵,咱不打了。(3)灯塔上的灯光是信号,它要传达的信息可能是此处有暗礁,请绕行!何为信号、

2、何为系统?(4)航海用的旗语是信号,它要传达的信息因旗语的不同而异。(5)无线电报用滴答的代码传递消息,无线电传输的是无线电信号。(6)电话将声音信号转换为电信号在电缆中传送。何为信号、何为系统?n移动通信系统包含基站、终端、传输子系统、计费子系统、鉴权子系统等,这些子系统相互协作、互相配合才构成了一个完整的移动通信系统。图2.2 一个简单的通信系统信号与系统的分类n根据信号的确定性与否来划分,信号可以分为:确定性信号和随机信号。n根据信号是否会周期反复来划分,信号可以分为:周期信号与非周期信号。n根据信号的连续性,信号可以分为:连续信号与离散信号。信号与系统的分类n根据系统是否具有齐次性,系

3、统可以分为:线性系统与非线性系统。n根据系统的模型参数是否恒定,系统可以分为:时变系统与时不变系统。n根据系统的连续性,系统可以分为:连续时间系统与离散时间系统。卷积的概念n冲激函数n卷积dttxftfxf)()()(21图2.6 冲激函数图2.7 张开印vs泰国拳王傅里叶级数分析与傅里叶变换n傅里叶级数可以简述为:任何函数都可以由不同振幅、不同频率、不同相位的三角函数的线性组合来表示。n傅里叶变换图2.8 门函数的傅里叶变换2.2 概率论与随机过程n2.2.1 概率论掷骰子的故事n2.2.2 随机过程随机过程不随机n2.2.3 马尔科夫过程由爱情呼叫转移想到的n2.2.4 排队论人多很拥挤?

4、排队吧概率论掷骰子的故事n概率论的产生n概率论在通信中 的应用随机过程随机过程不随机n泊松分布n指数分布!)(kekxpk0, 00,1)(xxexFx马尔科夫过程由爱情呼叫转移想到的图2.11 一个简单的马尔科夫链排队论人多很拥挤?排队吧n“顾客/用户”到达的规律n排队规则n窗口数目n服务时间2.3 模拟通信系统n模拟是和数字对应的。从时域上来看,模拟信号的时间轴上每个点都有自己对应的函数值。图2.15 模拟通信系统模型模拟信号的调制n为何要调制? 高频信号确实比低频信号传的远 天线的尺寸一般要和信号的波长相匹配n常见的调制方式: 幅度调制(AM) 频率调制 相位调制2.4 数字通信系统n数

5、字技术的优势在哪里? 差错控制 保密性 实现的成本n数字通信的不足: 频带利用率较低 需要严格的同步系统模拟信号与数字信号的转换n采样非诚勿扰的收视率是怎么来的?n量化n编码2.5 移动通信信道的三大损耗n2.5.1 路径损耗俗称路损n2.5.2 慢衰落损耗俗称慢衰n2.5.3 快衰落损耗俗称快衰路径损耗俗称路损n奥村-哈塔模型L50(市区)(dB)=69.55+26.16lgfc-13.82lghb-(hm)+(44.9-6.55lghb)lgd-KnHata模型L50(市区)(dB)=46.3+33.9lgfc-13.82lghb-(hm)+ (44.9-6.55lghb)lgd+CMn室

6、内传播模型快衰落损耗俗称快衰n快衰落消耗主要是反映小范围移动的接收电平平均值的起伏变化趋势。快衰引起的电平起伏变化服从瑞利分布、莱斯分布和纳卡伽米分布,它的起伏变化速率比慢衰落要快,所以称为快衰。 (1)时间选择性衰落(2)空间选择性衰落(3)频率选择性衰落2.6 移动通信的四大效应n2.6.1 阴影效应阳光不能普照n2.6.2 远近效应CMDA特有的效应n2.6.3 多径效应路太多也非好事n2.6.4 多普勒效应你跑的太快了,我跟不上阴影效应阳光不能普照n移动通信中建筑物等的阻挡所引起的阴影效应 。远近效应CMDA特有的效应nCDMA中离基站距离较近的小区中心,用户接收到的基站信号就比较强。多径效应路太多也非好事n通过不同的路径到达接收端的信号,无论是在信号的幅度,还是在到达接收端的时间以及载波相位上都不尽相同。多普勒效应你跑的太快了,我跟不上n移动台的运动速度太快了,所引起的频率扩散的效应就是多普勒频移。
