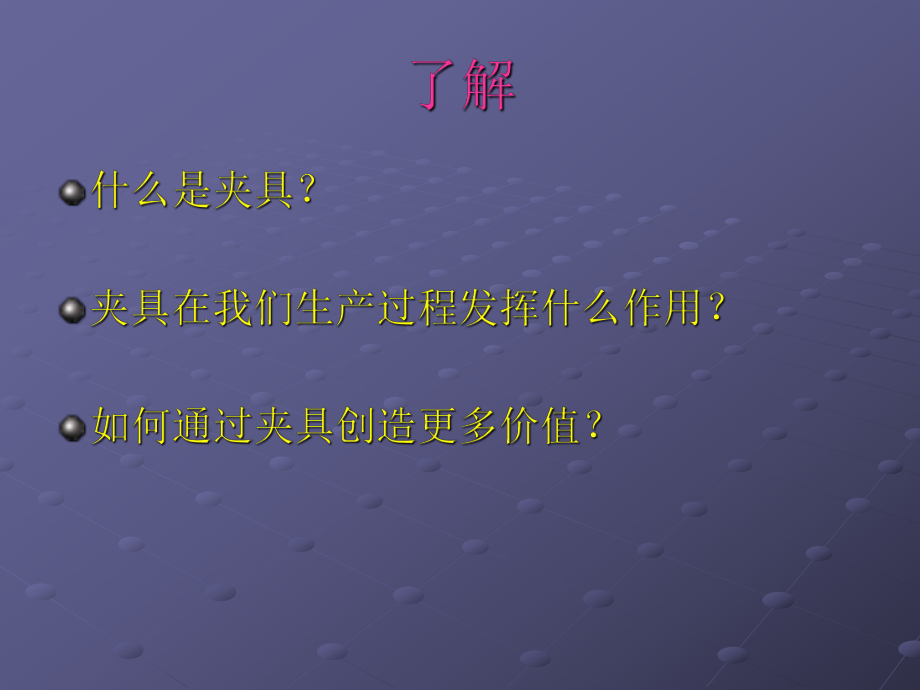

夹具培训教程.ppt_第2页
第2页 / 共71页
夹具培训教程.ppt_第3页
第3页 / 共71页
夹具培训教程.ppt_第4页
第4页 / 共71页
夹具培训教程.ppt_第5页
第5页 / 共71页
夹具培训教程.ppt_第6页
第6页 / 共71页
夹具培训教程.ppt_第7页
第7页 / 共71页
夹具培训教程.ppt_第8页
第8页 / 共71页
夹具培训教程.ppt_第9页
第9页 / 共71页
夹具培训教程.ppt_第10页
第10页 / 共71页
亲,该文档总共71页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《夹具培训教程.ppt》由会员分享,可在线阅读,更多相关《夹具培训教程.ppt(71页珍藏版)》请在第壹文秘上搜索。

1、刚体具有六个自由度,即沿X、Y、Z轴移动的三个自由度和绕此三轴旋转的三个自由度。用六个合理分布的支承点限制工件的六个自由度,使工件在夹具中占据正确的位置,称为六点定位法则。 目的: 解决生产瓶颈、提高生产效率、节约人工成本让 我 们 从 生 产 中 了 解 夹 具注 塑 夹 具优点:减少机台人员、提升生产效率、避免人工因数造成产品修缺1. 确定汽缸位置(汽缸行程10mm);2. 确定汽缸取夹产品受力点;夹料头自动汽缸夹具带有弹簧防冲的自动夹取汽缸侧面带汽缸行程的吸盘夹具带有弹簧防冲的吸盘夹具要求:受力吸取点为产品最大平面机 喷 夹 具 喷涂夹具是喷涂自动生产线用于支撑产品、遮挡产品辅助工具蓝色

2、为喷涂区域哑光:一般厚度在12-18um左右,夹具边让位0.3mm以上,夹具一般循环使用6-7次高光:一般厚度在15-25um左右,夹具边让位0.5mm,夹具一般循环使用3-4次弹性漆:一般厚度在40-60um,夹具边让位0.8mm夹具一般循环使用2-3次目前我们公司的夹具模具采用的是标准模架共用,模仁互换模式一件塑件上需要有两种颜色的效果,通过美工槽进行区分第一道第二道根据不同的线体、不同大小的产品设计的不同类型的喷涂挂具用于喷涂二线使用的14爪挂具适用用于大件手机类喷涂产品使用的4爪挂具适用于小件产品(如大北蓝牙产品)喷涂8爪挂具特点:笔记本自动套色夹具适用于新品打样或小批量生产丝 印 夹

3、 具丝印夹具制作要求:支撑牢靠、夹取方便、定位准确;印刷面保持水平;边角面光滑不刮手,便于操作;夹具松紧适中,装卸轻便;对结构无损害丝印夹具有夹心印夹具、多产品印刷夹具、有盖板的夹具、大件印刷夹具等类型YODA1出6丝印夹具摆角度丝印夹具垂直侧面丝印夹具热压螺母夹具 热压夹具是一类用于手机热压螺母的夹具,通过加热的热压头传热给螺母,达到熔化塑料,使螺母嵌入塑料的目的。热压、热铆夹具示意图第二方案第一方案三轴数控螺母植入机以代替目前手工上螺母,再热压的工艺,产生经济效益:单工序可以节约3人,日产能可以提高25%;放胶放胶放金属件放金属件背胶热压背胶热压检验检验金属件与金属件与塑件装配塑件装配热压

4、热压冷压冷压背胶底座背胶底座热压底座热压底座背胶压头背胶压头热压压头热压压头冷却压头冷却压头背胶工艺孔背胶工艺孔导电漆夹具提供导电漆喷涂提供导电漆喷涂区域,便于设计区域,便于设计夹具夹具此定位筋条太短,起不此定位筋条太短,起不到定位作用。到定位作用。夹具要求:1. 夹具与产品定位要准确,不能有晃动;2. 夹具的平行度有较高要求(需和产品装配后用高度尺检测);3. 夹具不能对产品的外观有所影响;将贴纸放置于夹具上将贴纸放置于夹具上后并把面板按键孔对后并把面板按键孔对准定位柱后压入到位。准定位柱后压入到位。吸气吹气放保护膜放保护膜操作工序:真空吸气真空吸气放保护膜装配夹具盖板放产品放产品关吸气管关吸气管开吹气管开吹气管关吹气管关吹气管取产品取产品夹具本身是不会产生价值夹具本身是不会产生价值但通过夹具的生产是可以创造价值但通过夹具的生产是可以创造价值迈新D3导电漆夹具范例说明:1. 提升生产效率(原先的贴纸40分钟/1个);2. 降低夹具开发成本;海尔商标烫金夹具范例说明:通过平烫改滚烫和夹具不断的改进从原先600PCS/12H提升到4000PCS/12H
