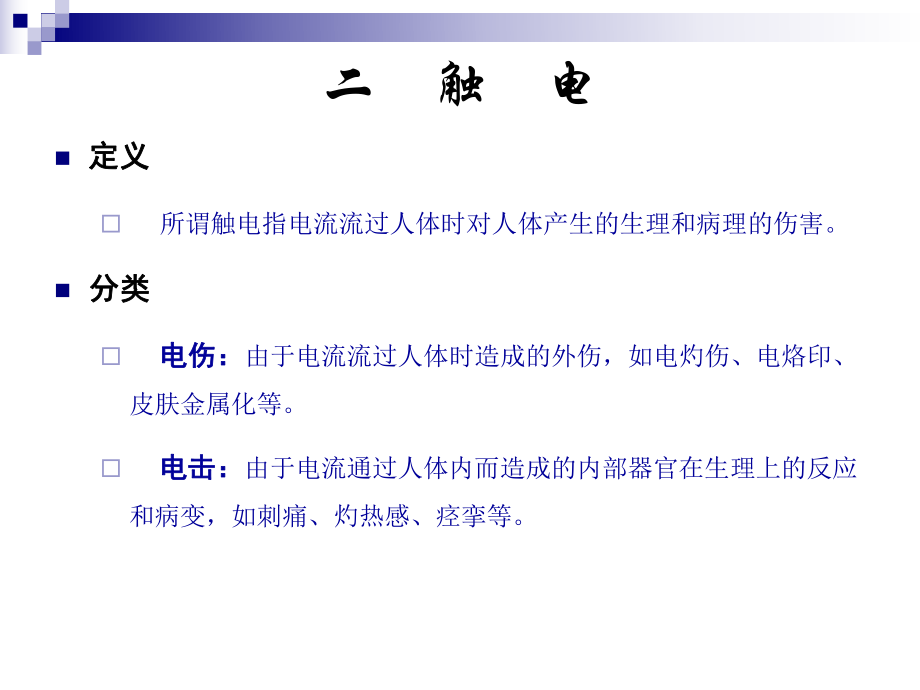

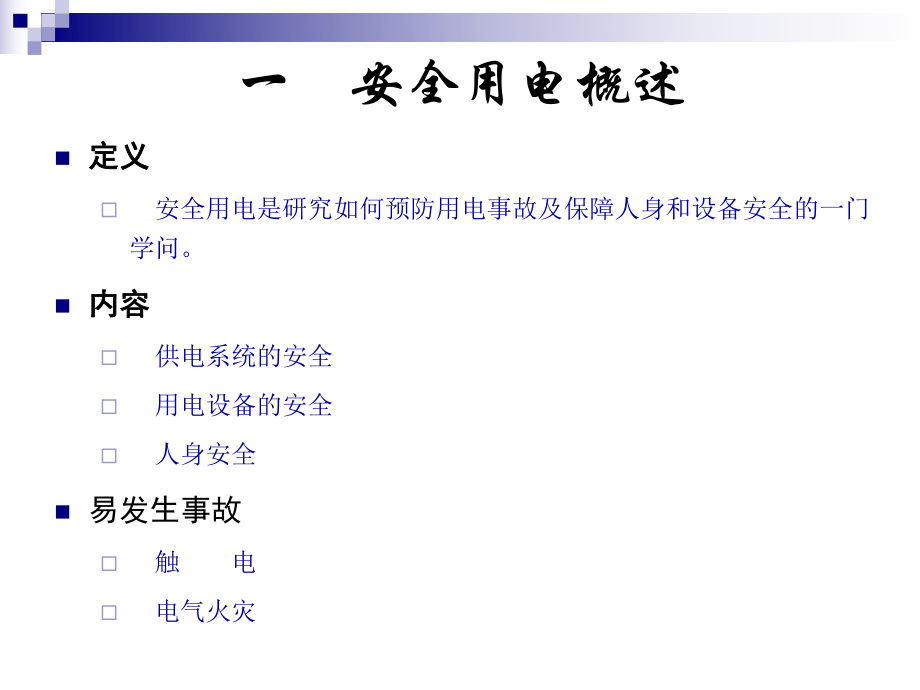

1、安全用电一安全用电概述n定义定义安全用电是研究如何预防用电事故及保障人身和设备安全的一门学问。n内容内容供电系统的安全用电设备的安全人身安全n易发生事故触电电气火灾二触电n定义定义所谓触电指电流流过人体时对人体产生的生理和病理的伤害。n分类分类电伤：电伤：由于电流流过人体时造成的外伤，如电灼伤、电烙印、皮肤金属化等。电击：电击：由于电流通过人体内而造成的内部器官在生理上的反应和病变，如刺痛、灼热感、痉挛等。n安全电压安全电压交流安全电压的上限值为50V人体允许电流30mA和人体电阻1700我国规定工频有效值42V、36V、24V、12V为安全电压的额定值。如无特殊安全结构或安全措施，应采用42
2、V或36V安全电压；金属容器内、隧道内、矿井内等工作地点狭窄、行动不便，以及周围有大面积接地导体的环境，应采用24V或12V安全电压。n触电形式触电形式、单相触电、单相触电、双相触电、双相触电、漏电触电、漏电触电、跨步触电、跨步触电、高电压电弧触电、高电压电弧触电n影响触电对人体伤害程度的因素影响触电对人体伤害程度的因素人体状况人体状况n人体电阻：100K几百n男女、老少、身体状况和精神状态n干燥皮肤2K潮湿皮肤1K皮肤损伤800电流大小电流大小n810mA 手摆脱电极已感到困难,有剧痛感(手指关节)；n2025mA 手迅速麻痹,不能自动摆脱电极,呼吸困难；n5080mA 呼吸困难,心房开始震
3、颤；n90100mA 呼吸麻痹,三秒钟后心脏开始麻痹,停止跳动。 n感觉电流：人体能够感觉到的最小电流，成年男性1.1mA，成年女性0.7mA；n摆脱电流：人能够自主摆脱的最大电流，成年男性16mA，成年女性10mA；n致命电流：在短时间内能危及生命的最小电流，50mA。触电时间触电时间n即使电流很小，若触电时间过长，也可能会导致死亡。电流频率电流频率n4060Hz的电流对人体的伤害最大；n工频为50Hz，因此在用电过程中不能掉以轻心；n高频电压不但对人体无害，还可治病。电流流经的途径电流流经的途径n通过内部器官的电流对人体的伤害较大，尤其是流经了人体的重要器官，如脑、心、肺对人体的伤害很大。
4、n流过大脑可能会导致晕迷晕迷，经过脊髓可能会导致瘫痪瘫痪，通过心脏会造成血液循环停止血液循环停止，流经呼吸系统会造成窒息窒息；n人体触电的最危险的路径：从左手到心脏从左手到心脏n绝缘用具绝缘用具绝缘防护用具绝缘操作用具n常见不安全因素常见不安全因素直接触及电源错误使用设备设备金属外壳带电电容放电n安全常识安全常识仪器接通电源前检查接地及三芯插头的正确使用触电急救触电急救n发生触电事故首先应切断电源切断电源，若无法及时切断电源应用绝缘物（如干木棒等）挑开触电者的触电部位。n要保持镇定，疏散其它人员，防止二次触电的发生。n若触电者出现明显伤害症状应按临时急救方法予以救治。未失去知觉应安放在空气流通
5、处安静休息安静休息；无知觉，有呼吸、脉搏安放在平坦通风处，解开衣裤，使其呼吸不受阻碍，同时用毛巾摩擦全身，使之发热使之发热；无知觉和呼吸，有脉搏人工呼吸人工呼吸，严禁向触电者注射强心剂和泼冷水；知觉、呼吸、脉搏均已消失应坚持先救后搬的原则，对受伤者进行心脏挤压法和人工呼吸并用救治，为120到达争取时间。n人工呼吸时需注意应使被救者头部尽量后仰，鼻孔向上，使舌根不阻挡呼吸道。三电气火灾n定义定义由于电气原因引起燃烧所造成的灾害易燃易爆物是电气火灾的环境条件n常见原因常见原因短路过载接触不良错误使用设备线路散热不良电火花、电弧四保护措施n概念概念三相三线制三相四线制L1L2L3OL1L2L3n保护
6、接地保护接地三相三线制电力系统中，用电设备的金属外壳通过接地线接地体与大地直接相连。注意事项：接地导体电阻Rd线芯 n螺丝刀螺丝刀p分类分类：“一一”字型、字型、“十十”字型字型p作用作用p注意事项：注意事项：a.使用时不能触及金属柄 b.不能使用金属杆直通柄顶的螺丝刀 n万用表万用表电源开关电容档测温档 三极管档数据保持交流电压档直流电压档交流电流档公共点直流电流档电阻档二极管档音乐档级电流插孔m级电流插孔阻压插孔调档旋钮n红表笔插入“V”插孔，黑笔插入“COM”插孔；n将调档旋钮置于或测量档，选择合适量程；n将表笔并联到待测电源或负载两端；n从显示器上直接读取被测电压值。交流测量显示值为正
7、弦波有效值（平均值响应）。n注意事项： 不要输入高于1000V的电压。测量更高的电压是有可能的，但有损坏仪表的危害。 在测量高电压时，要特别注意避免触电。 在完成所有的测量操作后，要断开表笔与被测电路的连接。n红表笔插入“V”插孔，黑笔插入“COM”插孔；n调零：将调档旋钮置于测量档，选择最小量程，将表笔对接后读取误差值；n将调档旋钮置于测量档，选择合适量程，并将表笔并联到待测物两端，并读取电阻值；n电阻真实值 = 电阻值 - 误差值。n红表笔插入“V”插孔，黑笔插入“COM”插孔；n将调档旋钮旋至音乐档；n将两表笔放至待测电路两端，若万用表发出蜂鸣声，则说明电路电阻小于10，电路连通；反之，
8、万用表没有发出蜂鸣声，则说明电路断开；n应用测量电路连接情况（虚接、导线内部断裂等）测量元器件的完好情况（开关、触点）测量零、火线 六 线与接线桩的连接 常见接线桩有常见接线桩有3 3种形式，即平压式、瓦形和针孔式。种形式，即平压式、瓦形和针孔式。n 平压式平压式p 单股芯线3mm(a)(b)(c)(d)(a) 对多股芯线先绞紧，顺着螺钉旋转方向绕螺钉一圈。(a)(b)(b) 在线头根部绕一圈，然后旋紧螺钉，剪去余下的芯线。p 多股芯线(a)将线端弯成“U”形。(b) 两个线头都弯成“U”形按相反方向叠在一起。n 瓦式瓦式(a) 针孔大小适宜，直接插入针孔。 (b) 针孔过大，线头排绕一层,再插入针孔。 (c) 针孔过小，线头剪断两股再绞紧。 n 针孔式针孔式
