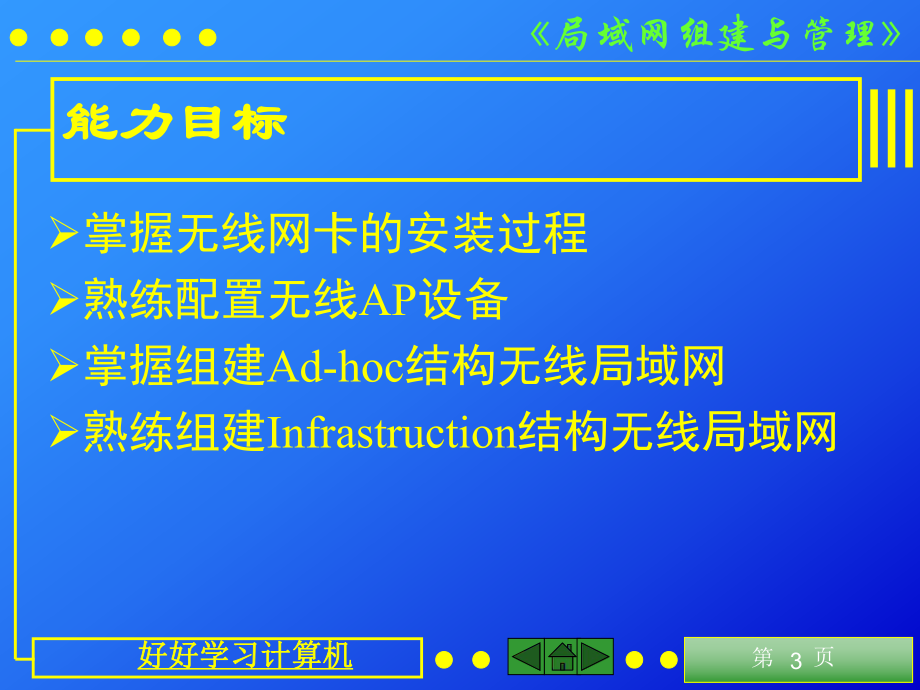

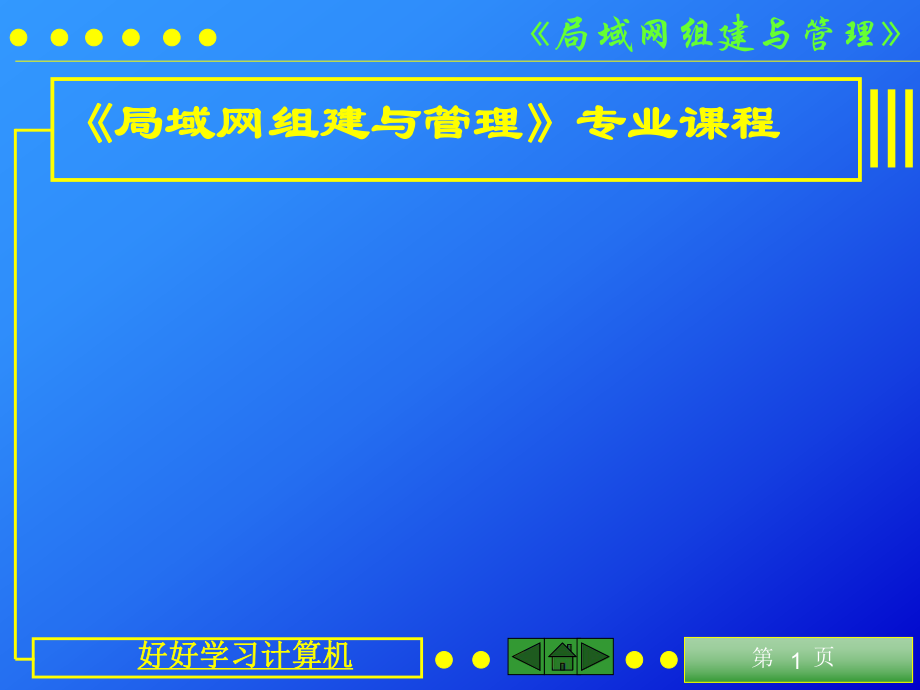

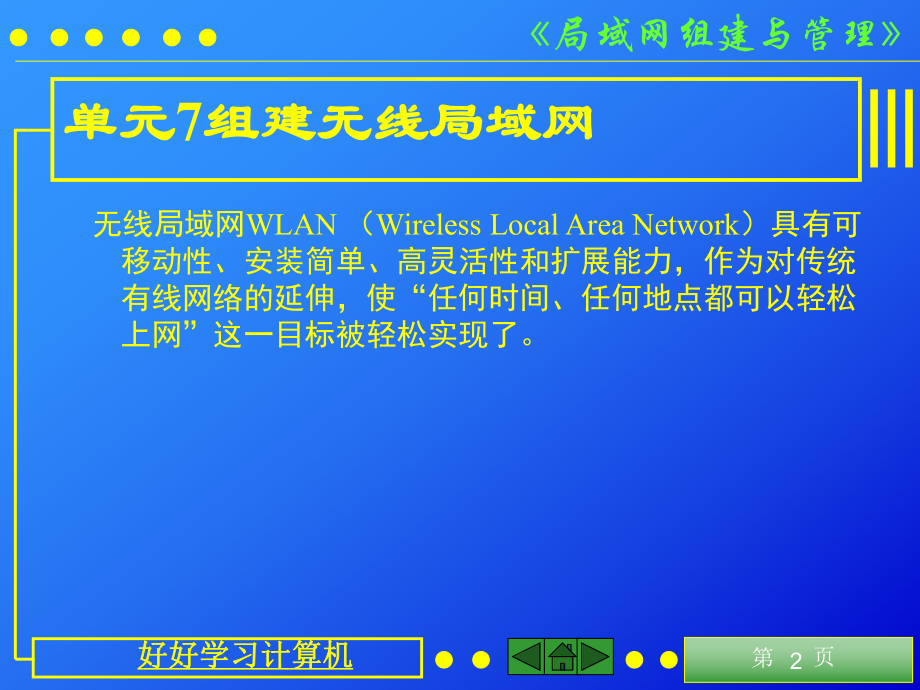

1、局域网组建与管理好好学习计算机好好学习计算机1页第局域网组建与管理局域网组建与管理专业课程专业课程局域网组建与管理好好学习计算机好好学习计算机2页第单元单元7组建无线局域网组建无线局域网无线局域网WLAN （Wireless Local Area Network）具有可移动性、安装简单、高灵活性和扩展能力，作为对传统有线网络的延伸，使“任何时间、任何地点都可以轻松上网”这一目标被轻松实现了。 局域网组建与管理好好学习计算机好好学习计算机3页第能力目标能力目标 掌握无线网卡的安装过程熟练配置无线AP设备掌握组建Ad-hoc结构无线局域网 熟练组建Infrastruction结构无线局域网局域网组
2、建与管理好好学习计算机好好学习计算机4页第任务任务1 组建组建Ad-hoc结构无线局域网结构无线局域网任务描述任务描述 现代家庭一般拥有一台台式计算机，随着工作和学习的需要会购买一台或多台笔记本（内置无线网卡），计算机之间要互相共享资源和信息。局域网组建与管理好好学习计算机好好学习计算机5页第任务分析任务分析 多台计算机组建网络一般采用小型8口交换机和双绞线组网，但是这样会增加交换机和双绞线的成本，并且也浪费了笔记本内置无线网卡资源，更无法发挥笔记本计算机方便移动的优势。组建无线局域网有两种方案，一种是通过无线AP（Access Point，即无线接入点）连接的Infrastructure模式
3、，另一种是Ad-hoc模式。Infrastructure模式无线局域网是指通过AP互连工作模式，把AP看作传统局域网中集线器功能。Ad-hoc模式是一种特殊模式，只要计算机上安装有无线网卡，通过配置无线网卡ESSID值，就可组建无线对等局域网，实现设备相互连接。Infrastructure模式需要购买AP等设备，而Ad-hoc模式只需要安装无线网卡即可，因此，对于一台台式计算机和多台笔记本（内置无线网卡）来说，只要再多购买一块无线网卡就可以组网了。网络拓扑图如图局域网组建与管理好好学习计算机好好学习计算机6页第局域网组建与管理好好学习计算机好好学习计算机7页第方法与步骤方法与步骤 1.安装无线
4、网卡安装无线网卡 假定为一台台式计算机购买一块USB无线网卡，型号为TP-LINK的TL-WN721N，如图局域网组建与管理好好学习计算机好好学习计算机8页第 （1）把USB无线网卡插入台式计算机USB接口，打开“找到新的硬件向导”窗口，出现如图局域网组建与管理好好学习计算机好好学习计算机9页第 （2）选择“从列表或指定位置安装（高级）（S）”选项，单击【下一步】按钮，选择“在搜索中包括这个位置”选项，单击【下一步】按钮进行安装，单击【完成】按钮，安装成功，在任务栏上出现无线连接标识，如图局域网组建与管理好好学习计算机好好学习计算机10页第 （3）查看“无线连接” 单击【开始】【网上邻居】【查
5、看网络连接】，打开“网络连接”窗口，出现“无线网络连接”图标，如图。因为没有无线网络可用，所以是“未连接”状态。局域网组建与管理好好学习计算机好好学习计算机11页第 （4）在Windows XP中配置无线网络 1）打开“网络连接”窗口。选择“无线网络连接”右键，选择快捷菜单【属性】【常规】选项卡，打开“无线网络连接 属性”窗口，如图局域网组建与管理好好学习计算机好好学习计算机12页第 2）选中“TCP/IP协议”选项，单击【属性】按钮，打开“Internet 协议（TCP/IP）属性”窗口，配置IP地址：192.168.1.2，子网掩码：255.255.255.0，单击【确定】按钮，如图局域网
6、组建与管理好好学习计算机好好学习计算机13页第 3）修改无线的标识。单击【无线网络配置】选项卡，选择“用Windows配置我的无线网络设置”，如图局域网组建与管理好好学习计算机好好学习计算机14页第 4）添加一个新的标识。单击“首选网络”项中【添加】按钮，打开“无线网络属性”对话框，在【关联】选项卡中配置“网络名(SSID)”，值为“网络组建”；“网络身份验证”值为“开放式”；“数据加密”值为“已禁用”，如图局域网组建与管理好好学习计算机好好学习计算机15页第 5）单击【确定】按钮，打开“无线网络连接”提示对话框，如图局域网组建与管理好好学习计算机好好学习计算机16页第 6）单击【仍然继续】按
7、钮，为无线网络设备添加名为“网络组建”标识成功，如图局域网组建与管理好好学习计算机好好学习计算机17页第 7）配置无线网络的连接模式。选择“网络组建”标识名，单击标识【高级】按钮，打开“高级”选项对话框，选择“仅计算机到计算机（特定）”单选项，单击【关闭】按钮，如图局域网组建与管理好好学习计算机好好学习计算机18页第 （5）查看状态。在“网络连接”窗口，在“无线网络连接”图标右键，选择快捷菜单中“查看可用的无线连接”选项，打开“无线网络连接”窗口，如图局域网组建与管理好好学习计算机好好学习计算机19页第 2.其他计算机配置。按照同样的过程配置其他计算机“无线连接”属性，参数相同，但IP地址要在
8、同一网段中，如192.168.1.1，使用Ping命令测试无线对等网的连通性，如图局域网组建与管理好好学习计算机好好学习计算机20页第任务任务2 组建组建Infrastruction结构无线局域网结构无线局域网任务描述任务描述在学院网络实训建设过程中，提倡学生自带笔记本计算机（内置无线网卡）进行学习，并提供Internet网络局域网组建与管理好好学习计算机好好学习计算机21页第任务分析任务分析 在实训室环境中，提倡学生自带笔记本计算机（内置无线网卡），如果使用网线进行组网，很是不方便，也会使实训室到处都是网线，即不美观也不安全，最好采用无线局域网。但无线电波在传播的过程中会不断衰减，通过无线网
9、卡发出的无线信号在超过一定的距离时，就无法接收到，而且随网络中接入无线设备的增多，网络的工作速度会变得很缓慢。因此，采用以AP为中心的Infrastructure模式来组建网络。网络拓扑图如图局域网组建与管理好好学习计算机好好学习计算机22页第方法与步骤方法与步骤 1.为每台计算机和笔记本安装无线网卡。 2.安装无线AP设备 假定为实训室购买锐捷产品无线交换机RG-MXR-2和MP-422室内智能管理型无线接入点，如图局域网组建与管理好好学习计算机好好学习计算机23页第 （1）无线AP使用网线与无线交换机相连，无线交换机通过USB转COM数据线与管理计算机相连，网络连接图如图局域网组建与管理好
10、好学习计算机好好学习计算机24页第 （2）单击【开始】【程序】【附件】【通信】【超级终端】，打开“超级终端”窗口，如图 （3）在“超级终端”里配置无线交换机和AP局域网组建与管理好好学习计算机好好学习计算机25页第 3.每台计算机配置。打开计算机的“无线网络连接”，配置无线网卡IP为192.168.55.10至192.168.55.200，子掩码为255.255.255.0。 4.使用Ping命令测试与另一台计算机的连通性。局域网组建与管理好好学习计算机好好学习计算机26页第任务任务3 无线软无线软AP 任务描述任务描述当今互联网络时代，对于现代家庭或小型公司都拥有一台台式计算机，并通过各种方
11、式接入互联网，一般采用ADSL宽带。随着生活和工作的需要，配备一台或几台笔记本计算机（内置无线网卡），并且需要计算机之间资源共享和同时接入互联网，这就需要把几台计算机组建成一个小型局域网，通过ADSL共享上网，由于笔记本计算机都内置了无线网卡，所以采用软AP共享上网性价比是最高的，网络连接图如图局域网组建与管理好好学习计算机好好学习计算机27页第任务分析任务分析软AP就是Soft-AP，它的硬件部分就是一块标准的无线网卡，但其通过驱动程序使其提供与AP一样的信号转接、路由等功能。软AP无线网卡是通过专用无线网卡驱动程序来实现的。利用ICS共享上网采用普通标准无线网卡也可以实现互连与上网，达到软
12、AP的功能。局域网组建与管理好好学习计算机好好学习计算机28页第方法与步骤方法与步骤 1.设置主机计算机。设置主机计算机。（1）安装好ADSL，并正常接入互联网。 （2）安装主机计算机的无线网卡，采用Ad-hoc模式进行配置，Ad-hoc模式是一种特殊模式，只要计算机上安装无线网卡，通过配置无线网卡SSID值（服务集标识），就可组建无线对等局域网，实现设备相互连接。假定为主机计算机配备一块USB无线网卡，型号为TP-LINK的TL-WN721N。局域网组建与管理好好学习计算机好好学习计算机29页第 （3）在Windows XP中配置无线网络，结果如图局域网组建与管理好好学习计算机好好学习计算机
