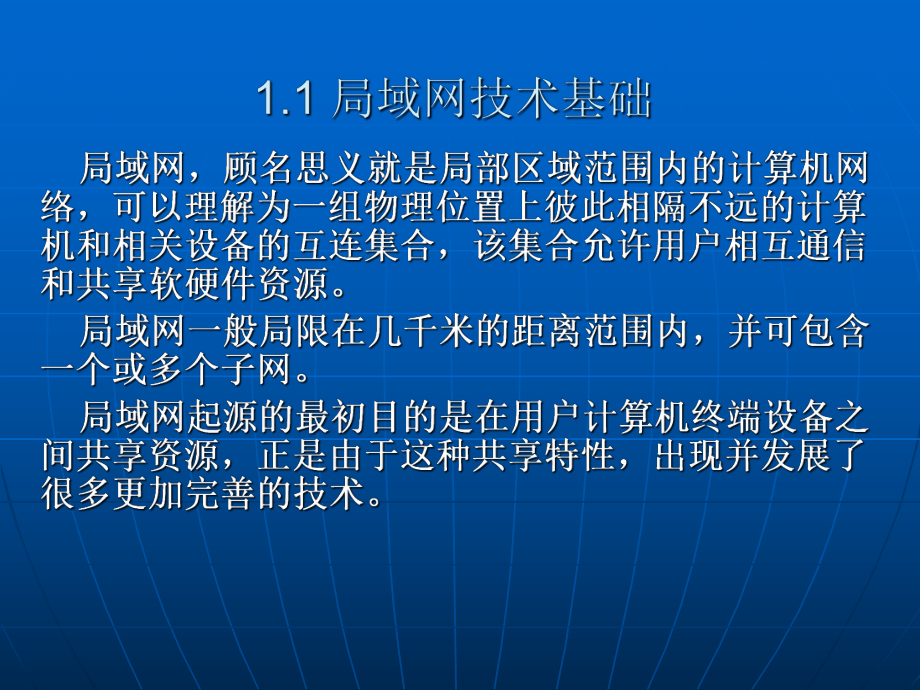

1、网卡结构示意图三种端口的外形对比提供RJ-45和BNC端口 同轴电缆同轴电缆内部的铜芯主要用于实现信号的传输；屏蔽层通常由金属丝编织网构成，以实现与外界电磁干扰的隔离，同时防止外界电磁场对铜芯上传输信号的干扰；内部绝缘层主要隔离铜芯与屏蔽层；外部绝缘层较厚并具有较好的弹性，以保护内部材料。环型拓扑结构环型拓扑结构是共享介质局域网主要的拓扑结构之一。环型局域网的拓扑结构如图所示。其中，图(a)给出了实际的环型局域网中计算机连接方式；图(b)给出了环型拓扑结构。在环型拓扑结构中，结点通过相应的网卡，使用点-点线路连接，构成闭合的环型。环中数据沿着一个方向绕环逐站传输。共享式局域网是指介质共享，局域
2、网内的传输介质可供各个结点共同享用，介质用于在局域网内各个结点之间传送数据。1. 介质访问控制防止各结点在同一时间向公用的介质发送信息时相互干扰。有两种常用的MAC方法： CSMA/CD方法：一种基于竞争的方法，当任何结点有数据发送时，须首先侦听是否有其他结点已经向总线发送数据 “令牌传递”方法：只允许截获了令牌的结点向网络发送信息。2. 传统局域网传统的共享介质局域网主要有以太网、令牌总线与令牌环，而目前应用最广泛的是以太网。 以太网以太网采用总线型结构，基带传输，最高传输速率为10Mbps。它的技术是带有冲突检测的载波侦听多路访问方法。 令牌环网令牌总线局域网中，任何一个结点只有在取得令牌
3、后才能使用共享总线去发送数据。令牌是一种特殊结构的控制帧，用来控制结点对总线的访问权。令牌传递MAC方法通常采用环型结构，基带传输，最高传输速率为10Mbps。对共享介质以太网来说，当连接到集线器中的一个结点发送数据时，它将用广播方式将数据传送到集线器的每个端口。交换式局域网通过以太网交换机支持交换机端口结点之间的多个并发连接，可以实现多结点之间数据的并发传输。 RJ-45接头 T568A、T568B标准直通电缆的线序交叉电缆的线序 打开“添加/删除向导” 选择“添加/排除设备故障”选择“添加新设备” 选择“否，我想从列表选择硬件” 选择所要添加的硬件类型选择网卡种类 安装、删除网卡；在PC机
4、上安装网卡后，对“即插即用”的网卡，重新开机，Windows 会自动找到网卡并完成安装配置，对不支持“即插即用”功能的网卡，要用户手工用随网卡配备的驱动盘安装驱动程序。对一些非“即插即用”的网卡，还要手工设置其中断IRQ号，Base I/O地址，是一个比较麻烦的事情，设置不当，网卡就不能正常工作。 使用直通缆将计算机网卡和集线器进行物理连接； 进行计算机配置，即安装网卡驱动程序，设置对等网中计算机的名称。 “请选择网络组件类型”对话框添加协议对话框 “本地连接 属性” 选择网络组件类型 选择网络客户 选择网络协议NetBEUI 选择网络服务配置计算机名称和工作组名把计算机“hnxzxy”中c:
5、myhomepage的文件夹设为共享。设置共享的方法是：打开“我的电脑”，找到要进行共享设置的磁盘或文件夹，右击，在弹出的下拉式菜单上选择“共享”出现共享设置标签页，输入共享名，选择共享方式，有“只读”共享和“完全”共享两种选择。在计算机gdqy中的“网上邻居”中打开计算机“hnxzxy”，可以看到共享目录myhomepage。 在名为gdqy的计算机上建立名为CanonBub的本地打印机，假定打印设备为Canon公司的Canon Bubble-Jet BJ-100，可以在本地打印机上添加CanonBub打印驱动程序；和前面设置磁盘或文件夹共享的同样方法将该打印机设置为共享打印机；在Hnxzx
6、y计算机上设置网络打印机。Thinnet BNC连接器 使用总线拓扑结构的同轴电缆网络 通过集线器级连扩展的10BASET以太网。 取集线器一个，观察它最多能连接网络站点的数量。 取两台集线器，用双绞线将它们级连起来(即一端接一个集线器的普通端口，另一端接另一个集线器的级连口(UP-ink口)；若无UP-ink口，只需将双绞线的1、2线对，3、6线对交叉就可)。每个集线器上连一台计算机，用测试工具(测试软件)测试网络上两台站点的通信状态。 采用首尾串联的方法，在原有的基础上依次增加一个集线器级连，同时，第一个集线器与最后的集线器各连接一台计算机。测试两台站点的通信状态，以判断10BASET中集
7、线器最大的级连数。 构成100BASET以太网。 取一个10/100Mbps集线器，同时，将计算机内的网卡换成10/100Mbps。 制作几根5类双绞线，将计算机与集线器连接起来。 打开计算机和集线器的电源，观察网卡及集线器指示灯。 测试网络上两台站点的通信状态，观察其传输速率与10BASET的有什么不同。 用3个类100Mbps集线器，通过介质无关接口MII(Media Independent Interface)级连，每个集线器连接一台带100Mbps网卡的计算机，测试网络上各站点的通信状态。 如用两个类100Mbps集线器，通过MII口级连，级连线超过10m，每个集线器连接一台带100Mbps网卡的计算机，测试网络上各站点的通信状态。 交换机的配置和构建交换式以太网。 取交换机一台，对照说明书，观察它的外形、各端口及指示灯。 接通交换机的电源，观察其指示灯的指示情况。 在交换机上连接3台计算机，打开各设备的电源，观察交换机连接计算机端口的指示灯的指示情况。 如有带网管功能的交换机，请使用一台计算机通过交换机的RS232口(或特定端口)来配置交换机，包括：登录到网管软件、运行检测程序、设定转发方式、打开/禁止某些端口等。 取交换机一台和若干个10BASET网络，让10BASET中的集线器通过双绞线与交换机连接，构成交换式以太网。
