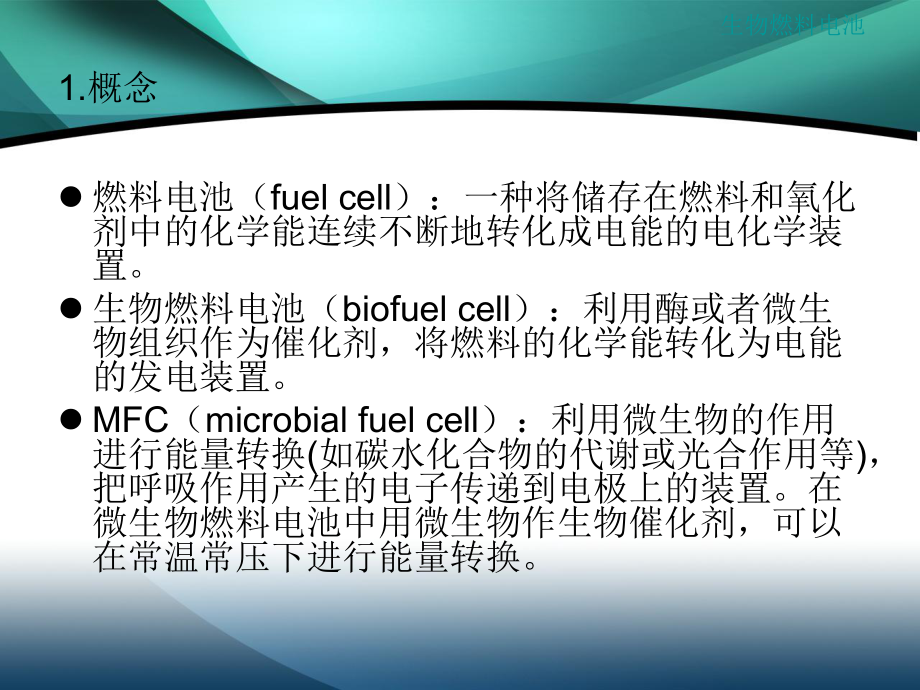

1、microbial fuel cellNAME姓名姓名 NUMBER学号学号 SCHOOL学院学院 一：微生物燃料电池概述生物燃料电池l 燃料电池（fuel cell）：一种将储存在燃料和氧化剂中的化学能连续不断地转化成电能的电化学装置。l 生物燃料电池（biofuel cell）：利用酶或者微生物组织作为催化剂，将燃料的化学能转化为电能的发电装置。l MFC（microbial fuel cell）：利用微生物的作用进行能量转换(如碳水化合物的代谢或光合作用等)，把呼吸作用产生的电子传递到电极上的装置。在微生物燃料电池中用微生物作生物催化剂，可以在常温常压下进行能量转换。1.概念1911年，
2、英国植物学家Potcer用酵母和大肠杆菌进行试验，首次发现利用微生物可以产生电流，拉开了微生物燃料电池研究的序幕。40多年后，美国基于研究开发一种用于空间飞行器中、以宇航员生活废物为原料的生物燃料电池，间接微生物电池占主导地位。先利用微生物发酵产生氢气或其它能作为燃料的物质，然后再将这些物质通入燃料电池发电。2.微生物燃料电池发展简史从60 年代后期到70 年代，直接生物燃料电池逐渐成为研究的中心。热点之一是开发可植入人体、作为心脏起搏器或人工心脏等人造器官电源的生物燃料电池。这种电池多是以葡萄糖为燃料，氧气为氧化剂的酶燃料电池。锂碘电池的研究取得了突破，并很快应用于医学临床。生物燃料电池研究
3、因此受到较大冲击。80年代后，对于生物燃料电池的研究又活跃起来，采用氧化还原介体的微生物燃料电池的研究全面开展。氧化还原介体的广泛应用，使生物燃料电池的输出功率密度有了很大提高，显示了它作为小功率密度电源的可能性。但由于介体(中性红、亚甲基蓝、劳氏紫等)昂贵并且一部分具有毒性，阻碍了微生物燃料电池的进一步发展。90 年代初，我国也开始了该领域的研究。3.微生物燃料电池的分类 依据微生物的营养类型分类：异养微生物燃料电池是指厌氧菌代谢有机物产生电能；光能异养微生物燃料电池是指光能异养菌(如藻青菌)利用光能和碳源作底物，以电极作为电子受体输出电能；沉积物微生物燃料电池是微生物利用沉积物相与液相间的
4、电势差产生电能。 依据电子的转移方式分类1.介体微生物燃料电池微生物物细胞膜有有肽或类类糖等不导电物质，对电子传递造成很大阻力，需要借助介体将电子从呼吸链及内部代谢物中转移到阳极。在微生物燃料电池中加入适当的介体，会显著改善电子的转移速率。2.无介体微生物燃料电池 指微生物燃料电池中的物菌能分泌物细色素、醌类等电子传递体，可将电子由物细胞内转移到电极上。 目前发现的这类物菌有腐败希瓦菌、地杆菌，酸梭菌、粪产碱菌、鹑鸡肠球菌和铜绿假单细菌等。 依据微生物种类分类纯菌型：纯菌型：腐败希瓦菌、地杆菌、酸梭菌等混菌型：混菌型：抗冲击能力强，更高的底物降解率， 更低的底物专一性和更高的能量输 出效率 依
5、据微生物燃料电池的外型分类双室微生物燃料电池构造简单，易于改变运行条件(如极板间距，胞材料，阴阳极板材料等)。单室微生物燃料电池直接以空气中的氧气作为氧化剂，阴极不需要曝气，阴阳极板之间可以不加质子交换胞，结构简单成本低，但库仑效率一般都很低，只有30。二：微生物燃料电池工作原理 有机物作为燃料在厌氧的阳极室中被微生有机物作为燃料在厌氧的阳极室中被微生物氧化，产生的电子被微生物捕获并传递给电物氧化，产生的电子被微生物捕获并传递给电池阳极，电子通过外电路到达阴极，从而形成池阳极，电子通过外电路到达阴极，从而形成回路产生电流，而质子通过质子交换胞到达阴回路产生电流，而质子通过质子交换胞到达阴极，与
6、电子受体极，与电子受体 （氧气）反应生成水。其阳极（氧气）反应生成水。其阳极和阴极反应式如下所示：和阴极反应式如下所示：阳极反应：阳极反应： (CH2O)nnH2O nCO24ne-4nH+阴极反应：阴极反应： 4e-O24H+ 2H2OMFC的基本工作原理：的基本工作原理：PEM负载负载阳极室阳极室阴极室阴极室O2CO2H+e-e-e-H2Oe-H+有机物有机物微生物微生物微生物燃料电池工作原理生物燃料电池 间接MFC：需要外源中间体参与代谢，产生电子才能传递到电极表面，如脱硫弧菌、普通变形杆菌和大肠杆菌等； 直接MFC：代谢产生的电子可通过物细胞直接传递到电极表面；如地杆菌、腐败希瓦式菌和
7、铁还原红螺菌等；生物燃料电池电子传递 物细胞直接传递电子 其电子直接从微生物物细胞传递到电极，呼吸链中物细色素是实际电子载体；提高电池功率，关肽在于提高物细胞与电极材料的接触效率。 由中间体传递电子氧化态中间体 还原态中间体 排除体外 电极表面被氧化生物燃料电池 电子传递机理：1）物细通过其物细胞外侧的物细色素C将呼吸链中的电子直接传递到阳极，如异化还原铁地杆菌、铁还原红螺菌等；2）物菌通过其纳米级的纤毛或菌毛实现电子传递，该菌毛或纤毛称为纳米电线（nanowire）。MFC的主要组成部分生物燃料电池组成成分组成成分原料原料标注标注阳极阳极石墨、碳纸、碳布、铂、铂黑、网状玻碳石墨、碳纸、碳布、
8、铂、铂黑、网状玻碳必需必需阴极阴极石墨、碳纸、碳布、铂、铂黑、网状玻碳石墨、碳纸、碳布、铂、铂黑、网状玻碳必需必需阳极室阳极室玻璃、类碳酸脂、有机玻璃玻璃、类碳酸脂、有机玻璃必需必需阴极室阴极室玻璃、类碳酸脂、有机玻璃玻璃、类碳酸脂、有机玻璃非必需非必需质子交换胞质子交换胞质子交换胞、盐桥、玻璃珠、玻璃纤维和碳纸质子交换胞、盐桥、玻璃珠、玻璃纤维和碳纸必需必需电极催化剂电极催化剂铂、铂黑、类苯胺、固定在阳极上的电子介体铂、铂黑、类苯胺、固定在阳极上的电子介体非必需非必需微生物燃料电池组成生物燃料电池 质子交换胞(PEM) PEM 对电池产电性能影响也很大。 在双室MFCs 中,PEM 的作用不
9、仅体现在将阳极室和阴极室分隔开和传递质子,同时还要能阻止阴极室内氧气扩散至阳极室。 在单室MFCs 中,一般采用“二合一”电极,即将PEM 热压在阴极内侧。生物燃料电池 合适的中间介体 中间介体具备条件：1）容易与生物催化剂及电极发生可逆的氧化还原反应；2）氧化态和还原态都较稳定，不会因长时间氧化还原循环而被分解；3）介体的氧化还原电对有较大的负电势，使电池两级有较大电压；4）有适当极性以保证能溶于水且易通过微生物胞或被酶吸附；5）对微生物无毒，且不能被微生物利用。阳极材料阳极材料 一般微生物燃料电池用无腐蚀性的导电材料作为阳极一般微生物燃料电池用无腐蚀性的导电材料作为阳极,如碳、石墨等。对阳
10、极的研究主要是对导电材料的改性和如碳、石墨等。对阳极的研究主要是对导电材料的改性和加入其他的催化剂。加入其他的催化剂。1.对材料的改性对材料的改性 Zeikus等报道了用等报道了用石墨石墨阳极固定微生物来增加电流密度阳极固定微生物来增加电流密度, 然然后用后用AQDS、NQ、Mn2+、Ni2+、Fe3O4、Ni2+来改性石墨作来改性石墨作为阳极。结果表明，这些改性阳极产生的电流功率是平板为阳极。结果表明，这些改性阳极产生的电流功率是平板石墨的石墨的115212倍。倍。 Cheng等将用等将用氨气氨气预处理过的预处理过的碳布碳布作为作为MFC 的阳极的阳极,结果表结果表明明,预处理过的碳布产生的
11、功率为预处理过的碳布产生的功率为1640 mW/ m2 ,要大于未预要大于未预处理过的功率处理过的功率,并且并且MFC 的启动时间缩短了的启动时间缩短了50 %。 2 .加入其他催化剂加入其他催化剂 Qiao等报道了用等报道了用碳纳米管碳纳米管/ 类苯胺类苯胺(CNT/ PANI)作为作为MFC 阳极。阳极。 Kargi 等用等用铜铜和和铜铜- 金金导线来代替石墨电极作为导线来代替石墨电极作为MFC 的阳的阳极极,结果发现结果发现,随着阳极表面积的增大随着阳极表面积的增大,产生的电流和功率也产生的电流和功率也随之增大。随之增大。 Rosenbaum等研究了用等研究了用碳化钨碳化钨作为微生物燃料
12、电池的阳极作为微生物燃料电池的阳极,获得了不错的效果获得了不错的效果,其电化学活性和化学稳定性作为微生其电化学活性和化学稳定性作为微生物燃料电池的阳极是适合的。物燃料电池的阳极是适合的。阴极是制约MFC产电的主要原因之一。最理想的阴极电子受体应当是氧气，但是氧气的还原速度较慢，直接影响了MFC的产电性能。阴极材料阴极材料 根据阴极催化剂的种类：非生物阴极常用的催化剂主要有非生物阴极常用的催化剂主要有Pt、过渡金属元素、过渡金属元素等。等。Pt是最广泛的高效催化剂，能使是最广泛的高效催化剂，能使MFC的产电性能提高近的产电性能提高近4倍。倍。但成本高、稳定性差、也容易造成催化剂污染。但成本高、稳
13、定性差、也容易造成催化剂污染。MFC阴极阴极非生物阴极非生物阴极生物阴极生物阴极好氧型好氧型厌氧型厌氧型根据最终电子受体不同生物阴极可显著降低生物阴极可显著降低MFC成本，避免催化剂中毒，提高成本，避免催化剂中毒，提高稳定性。稳定性。好氧型生物阴极常以好氧型生物阴极常以不锈钢或不锈钢或MnO2为电子受体；厌为电子受体；厌氧型生物阴极常以氧型生物阴极常以硝酸盐、硫酸盐、尿素和硝酸盐、硫酸盐、尿素和CO2等等为电子受体。为电子受体。三：微生物燃料电池的问题与展望生物燃料电池微生物燃料电池的关肽问题 动力学问题： 解决途径：1）选择产电效率高的菌种； 2）选择适合的不同菌种进行复合培养，使之在电池中
14、建立这种所谓的共生互利关系，以获得较高的输出功率； 3）增大阳极的表面积。生物燃料电池 内阻问题：内电阻的微降会显著地提高输出功率，说明其在提高电池的输出功率方面具有重要作用。1）PEM对内阻的影响2）PEM和电极的空间距离对内阻的影响3）电极间距离和电极表面积对系统内电阻的影响生物燃料电池 传递问题： 反应物到微生物活性位间的传质阻力和阴极区电子最终受体的扩散速率是电子传递过程中的主要制约因素。 氧作为阴极反应的电子受体最大问题是在水中的溶解度低。 搅拌情况、微生物最大生长率、微生物对底物的亲和力、生物量负荷、操作温度和酸碱度均对物质传递有影响。MFC的最新研究方向 微生物电解池（MEC），
