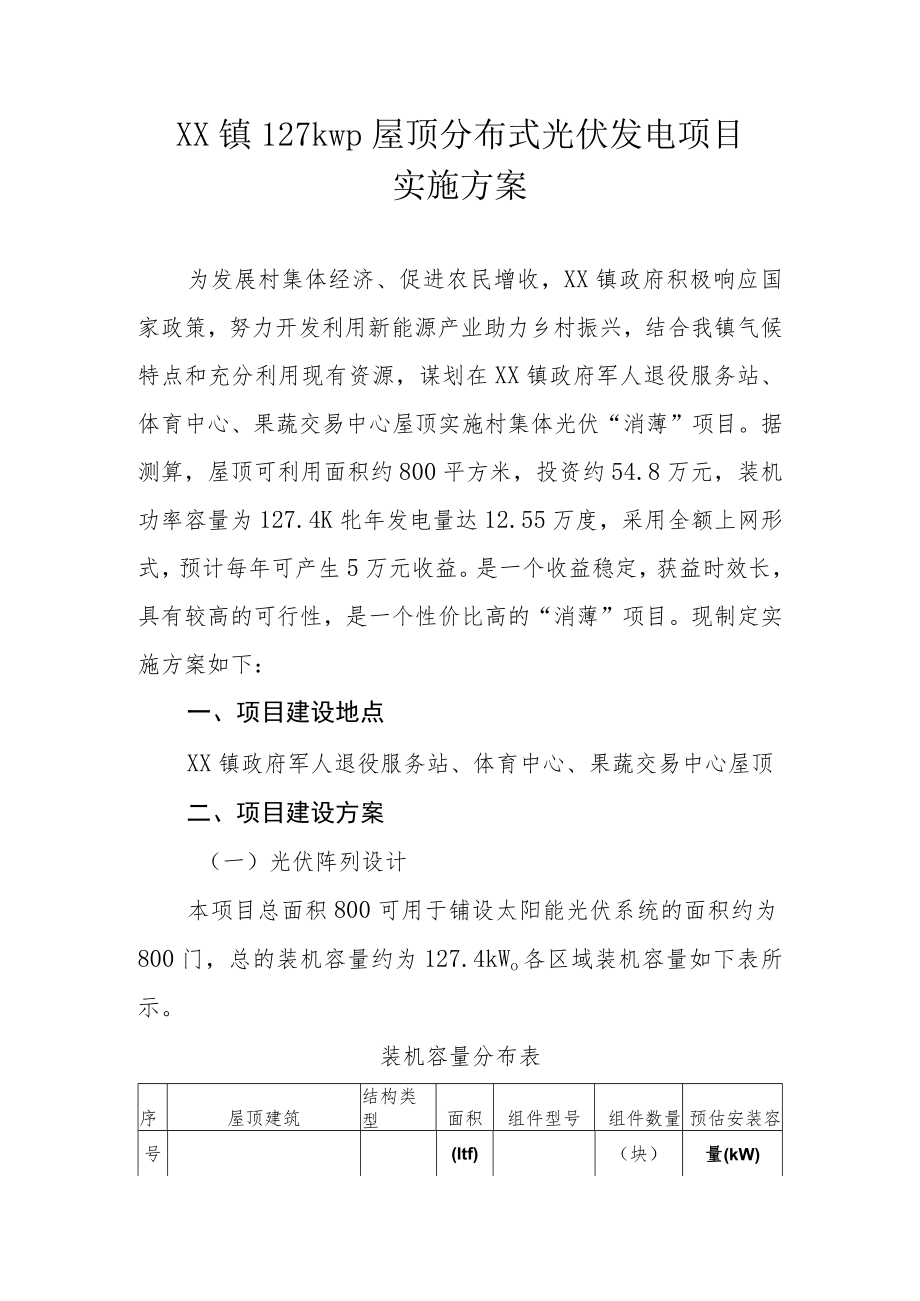

XX镇127kwp屋顶分布式光伏发电项目实施方案.docx_第1页
第1页 / 共8页
XX镇127kwp屋顶分布式光伏发电项目实施方案.docx_第2页
第2页 / 共8页
XX镇127kwp屋顶分布式光伏发电项目实施方案.docx_第3页
第3页 / 共8页
XX镇127kwp屋顶分布式光伏发电项目实施方案.docx_第4页
第4页 / 共8页
XX镇127kwp屋顶分布式光伏发电项目实施方案.docx_第5页
第5页 / 共8页
XX镇127kwp屋顶分布式光伏发电项目实施方案.docx_第6页
第6页 / 共8页
XX镇127kwp屋顶分布式光伏发电项目实施方案.docx_第7页
第7页 / 共8页
XX镇127kwp屋顶分布式光伏发电项目实施方案.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《XX镇127kwp屋顶分布式光伏发电项目实施方案.docx》由会员分享,可在线阅读,更多相关《XX镇127kwp屋顶分布式光伏发电项目实施方案.docx(8页珍藏版)》请在第壹文秘上搜索。

1、XX镇127kwp屋顶分布式光伏发电项目实施方案为发展村集体经济、促进农民增收,XX镇政府积极响应国家政策,努力开发利用新能源产业助力乡村振兴,结合我镇气候特点和充分利用现有资源,谋划在XX镇政府军人退役服务站、体育中心、果蔬交易中心屋顶实施村集体光伏“消薄”项目。据测算,屋顶可利用面积约800平方米,投资约54.8万元,装机功率容量为127.4K牝年发电量达12.55万度,采用全额上网形式,预计每年可产生5万元收益。是一个收益稳定,获益时效长,具有较高的可行性,是一个性价比高的“消薄”项目。现制定实施方案如下:一、项目建设地点XX镇政府军人退役服务站、体育中心、果蔬交易中心屋顶二、项目建设方

2、案(一)光伏阵列设计本项目总面积800可用于铺设太阳能光伏系统的面积约为800门,总的装机容量约为127.4kWo各区域装机容量如下表所示。装机容量分布表序屋顶建筑结构类型面积组件型号组件数量预估安装容号(Itf)(块)量(kW)1退役军人服务站平屋顶混凝土117单晶455W2果蔬交易大楼平屋顶混凝土246单晶455W3体育中心钢结构420单晶455W4总计800127.4该项目由于地理所处位置,太阳光照时间不一定充足,根据屋顶朝向以及使用率设计安装容量。面积约为800安装容量约为:127.4KW安装方式为15度角倾斜安装,具体以设计方案为准。(1)组件安装形式本项目为混凝土屋顶以及彩钢屋顶。

3、光伏组件主要通过支架固定到水泥基础上,安装节点采用扣件与支架固定安装。安装时,避开所有建筑采光区域,及阴影遮挡区域。(2)光伏系统排布方案组件排布设计包括安装位置设计、安装方式设计、电池板倾角及方位角设计、支架设计、阵列间距设计,以及支承结构的基础、结构、零件的设计等内容。需根据总体技术要求、地理位置、气候条件、太阳辐射能资源、场地条件等具体情况来进行。(3)电气方案(该单元设计需供电现场勘查确定)电气一次方案:本项目共分1个发电单元区域,发电单元采用IOOkW组串式逆变器2台,发电单元经交流汇流箱至380V低压进线柜,再通过IOkV升压变接至电网IOkV母线上。电气二次方案:现组串式逆变器均

4、自带光伏智能监控系统,可通过RS485通讯、WlFl及GPRS等方式采集和传输数据,可显示光伏发电设备的相关信息、光伏发电系统发电量及节能减排等信息。(二)设计规范及标准本项目所提供设备的设计、制造、检验、测试、验收等符合如下标准;包括:太阳能光伏与建筑一体化应用技术规程(DGJ32/J87-2009);光伏系统功率调节器效率测量程序(IEC61683);光伏系统性能监测、测量、数据交换和分析指南(IEC61724);低压配电设计规范(GB50054);建筑物防雷设计规范(GB50057);混凝土质量控制标准(GB50164);建筑电气工程施工质量验收规范(GB50303);电气装置安装工程电

5、缆线路施工及验收规范(GB50168);电气装置安装工程接地装置施工及验收规范(GB50169);钢结构设计规范(GB50017-2003);建筑结构荷载规范(GB50009-2001);机械安全机械电气设备第1部分:通用技术条件(GB/T5226.1-2002);安全标志(GB2894);安全标志使用导则(GB16179);地面用晶体硅光伏组件(PV)-设计鉴定和定型(GB/T9535-1998等同IEC61215);晶体硅光伏(PV)方阵I-V特性的现场测量(GB/T18210);光伏系统功率调节器效率测量程序(GB/T20514);地面用光伏发电系统-概述及导则(GB/T18479-20

6、01)(S)接入方案(该单元设计需供电现场勘查确定)本项目以0.4kV电压等级将分布式光伏接入电网,0.4kV接入点为用户配电柜或线路、配电室或箱变高压母线。本方案主要适用于接入用户电网的光伏电站。接入配电箱或线路时,接入用户IokV开关站、配电室或箱变时,单个并网点参考装机容量300kW-6MWo三、项目运营方式本项目XX县XX镇镇政府全额投资,使用XX县XX镇镇政府附属楼屋顶场地建设分布式光伏发电系统,本项目年均发电11.64万KWh,发出的电先自用,余下部分再传输到电网。四、项目投资和经济性评价(一)项目总投资本项目光伏发电系统容量127.4kW,设备材料、安装部分投资概算26.75万元

7、,上网接入部分概算约3.82万元,组件部分投资概算24.22万元,项目总投资54.8万元。投资分项构成如下表所示。项目投资分项构成表序号名称型号单位数量单价合计设备部分1光伏组件单晶455W块2808652422002支架C型钢3并网逆变器GCI-100K-5G电缆桥架4汇流箱孤岛保护装置5监控通讯系统127.42100267540小计1+.+5kwp其他部分6辅材及杂项7施工安装费8接入9设计费(含接入系统设计及评审)10防雷接地接入费用(预估)kwp127.430038220总计kwp127.4547960静态成本4.3元/W。项目总投资:54.8万元(二)项目经济评价本项目光伏系统装机容

8、量127.4kW;首年发电量为125.45kWh;单位建造成本4.3元/W,项目总投资54.8万元;项目运营期限25年,折旧年限20年;此项目采用“全额上网”方式并网。此项目光伏投资54.8万元,项目25年总收益120.87万元,按照无人值守项目设计,项目运行其不需要安排专门人员值守,只需要相关人员每隔一段时间进行日常检查维护以及组件清洗。项目主要设备组件、逆变器、支架、电缆等,国内相关知名品牌使用寿命均长达25年,此项目周期内不考虑相关设备更换费用。项目整体运行25年期间,总发电收益120.87万元,除去建设期一次性投资54.8万元,项目运行期内可产生经济效益66万元。从经济的角度上来讲,此

9、项目是可行的。(S)项目社会效益评价使用矿物能源如石油、煤炭等发电,除了直接经济成本外还会产生大量二氧化硫、氮氧化物等有害气体和二氧化碳等温室气体,造成空气污染、酸雨灾害和温室效应。对有害气体和发电废料的处理需要投入大量资金。由温室气体排放引起的全球气候变暖问题越来越受到全球的高度重视。气候变暖已使全球自然灾害发生的频率和烈度不断增加,像厄尔尼诺和拉尼娜现象就与气候变暖有密切关系。京都议定书中规定削减排放的6种温室气体是二氧化碳、甲烷、氮氧化物以及其他3种用于取代含氯氟烧的卤烧。议定书规定,到2012年,所有发达国家排放的6种温室气体的数量,要比1990年减少5.2%,其中美国减少7%,欧盟减

10、少8%,日本减少6%。包括中国和印度在内的发展中国家依照“共同但有区别的责任”的原则,制定自愿削减温室气体排放目标。同时,因太阳能光伏系统的应用而带来的能源节约,空调使用量以及温室气体排放的减少,也将有效地缓解热岛效应。根据我国2000年火力发电燃煤机组的单位电耗煤及C02等减排标准,每生产IkWh电能,需消耗标准煤305g,排放二氧化碳814g,氮氧化合物2.1g,一氧化碳0.122g,二氧化硫6.2g以及烟尘等固体悬浮物66.346g。(S)结论本项目的建设符合可再生能源发展规划和国家能源产业发展方向,有利于当地电源结构的优化;能充分利用当地的太阳能资源,缓解当地的能源压力;可增加当地的可

11、再生能源比例,减轻环保压力。项目的建设具有良好的示范效应,可带动光伏产业技术进步,促进地方国民经济的可持续发展。本项目的建设具有良好的环境效益和社会效益。(1)为加快发展低碳经济,实现经济发展模式转型,打造清洁能源综合示范基地,建设本项目是十分必要的;(2)XX市水平面平均年太阳辐射量129IkWh/m2,属我国第三类太阳能资源区域,适合建设太阳能光伏发电项目;(3)该项目利用XX县XX镇镇政府附属楼屋顶,面积为800平方米,拟建设总装机容量127.4kWp安装280块455Wp单晶硅太阳电池组件,25年平均年发电量为11.64万kWh,25年平均年等效利用小时数为910h(4)光伏总投资54.8万元,项目10.8年可收回光伏成本,25年可产生经济效益120.87万元。综上所述,本工程所在区域太阳能资源丰富,对外交通便利,屋顶平坦开阔,是建设光伏发电的较为理想站址。同时本工程的开发符合可持续发展的原则和国家能源发展政策方针,有利于缓解环境保护压力,解决当地电力供应紧张局面,有良好生态社会效益,是一个良好的“消薄”项目。
