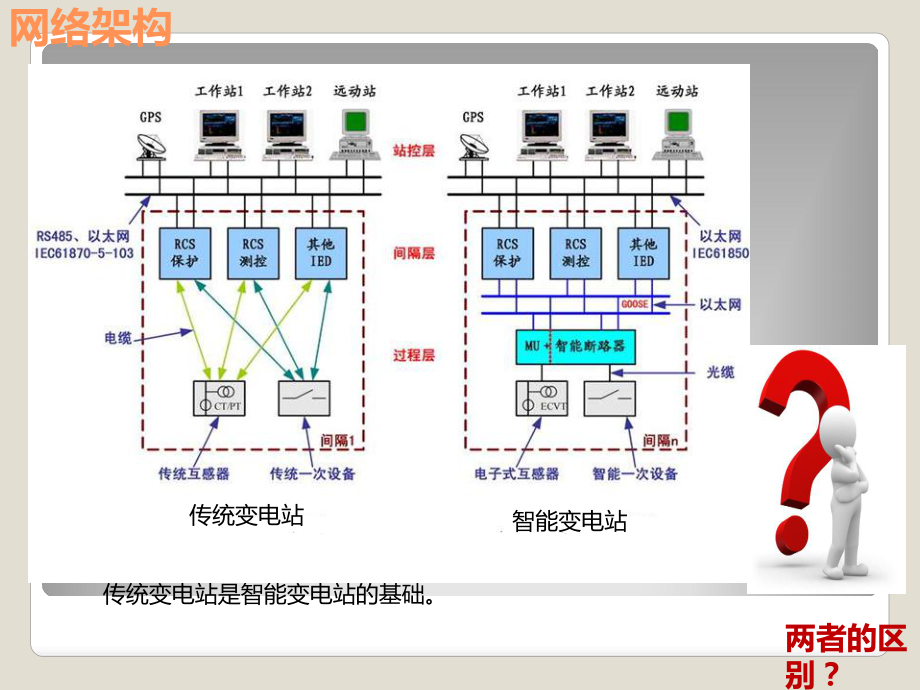

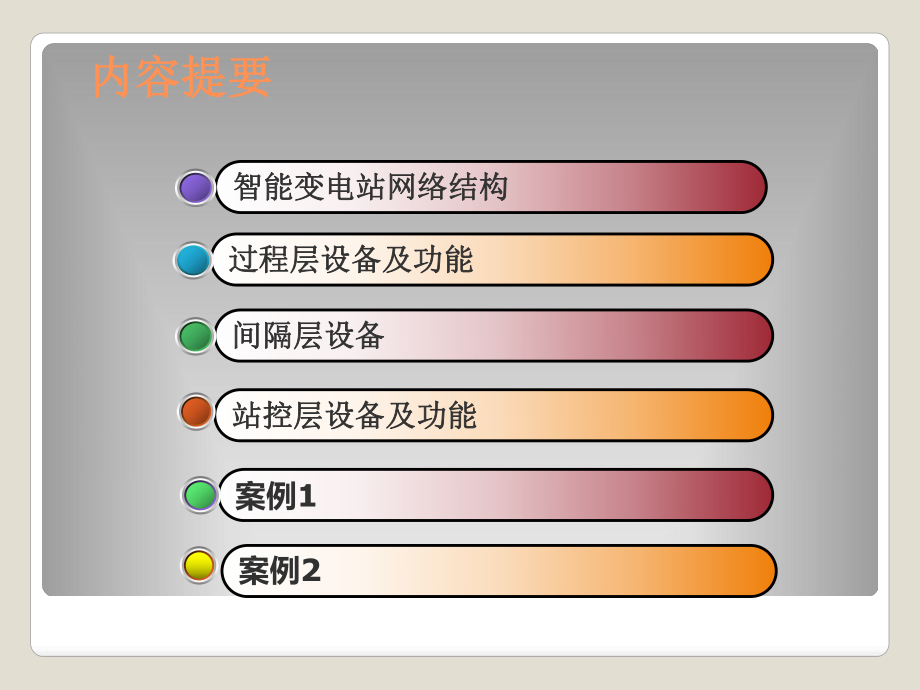

1、智能变电站构架概述站控层设备及功能站控层设备及功能智能变电站网络结构智能变电站网络结构过程层设备及功能过程层设备及功能间隔层设备间隔层设备案例1案例2内容提要内容提要网络架构传统变电站是智能变电站的基础。两者的区别？传统变电站智能变电站国网公司采用三层两网、直采直跳的架构。三层：站控层、间隔层、过程层；两网： 站控层网络、过程层网络；直采：智能电子设备间不经过交换机而以点对点连接方式直接进行采样值传输，直跳：智能电子设备间不经过交换机而以点对点连接方式直接进行跳合闸信号的传输。智能站构架智能站构架5 过程层设备包括变压器、断路器、隔离开关、电流电压互感器、合并单元、智能终端等以及独立的智能电子
2、装置。合并单元：实现了交流二次电流、电压模拟量到数字量之间的转换，或者说实现了从模拟量输入到数字量输出。过程层设备过程层设备 智能终端有一下几个模块组成：电源模块、CPU模块、智能开入开出模块、智能操作回路模块、以及模拟量采集模块。 CPU模块：负责GOOSE通讯、逻辑运算、开放出口继电器正电源 开入模块：采集断路器、隔离开关等一次设备的开关量信息 开出模块：驱动隔离开关、地刀分合控制的出口继电器 智能操作回路模块：驱动断路器的跳合闸出口继电器 模拟量采集模块：温湿度模拟量到数字量的转换 智能终端与一次设备采用电缆连接，与保护、测控等二次设备采用光纤连接，实现对一次设备（例如，断路器、隔离开关
3、、主变压器等）的测量、控制等功能。智能终端智能终端 GOOSE网: GOOSE报文主要用于间隔层与过程层之间或间隔层各装置之间的简单信号快速通信，例如：跳合闸命令 、开入信息、开出信息、温湿度信息等，等同于传统站的硬接点信息 SV网：传递二次电流、电压数字量。 光纤信号光纤信号2023-3-28 过程层网络：传输GOOSE报文、SV报文，用于间隔层设备和过程层设备之间以及间隔层设备之间的信息传递。 虚端子：描述GOOSE、SV输入、输出信号连接点的总称，用于标识过程层、间隔层及其之间联系的二次回路信号，等同于传统变电站的屏端子。过程层网络过程层网络过程层网络组成220kV间隔过程层网络双重化配
4、置示意图 双重化配置的两个过程层网络应遵循完全独立的原则。站控层网络示意图站控层网络示意图间隔层设备指继电保护装置、系统测控装置等二次设备站控层设备：包括自动化站级监视控制系统、站域控制、通信系统、对时系统等，实现面向全站设备的监视、控制、告警及信息交互功能，例如图形网关机、监控主机等。站控层网络站控层网络主要传输MMS报文、GOOSE报文、SNTP对时报文。MMS报文主要用于站控层与间隔层之间的客户端/服务器端服务通信，传输带时标信号（SOE）、测量量、文件、定值、控制等信息。站控层网络中的GOOSE报文主要用于传输间隔间五防联闭锁信息。SNTP报文用于给站控层设备对时。220kV线路配置以及光纤走向图示超达变网络架构超达变网络架构
