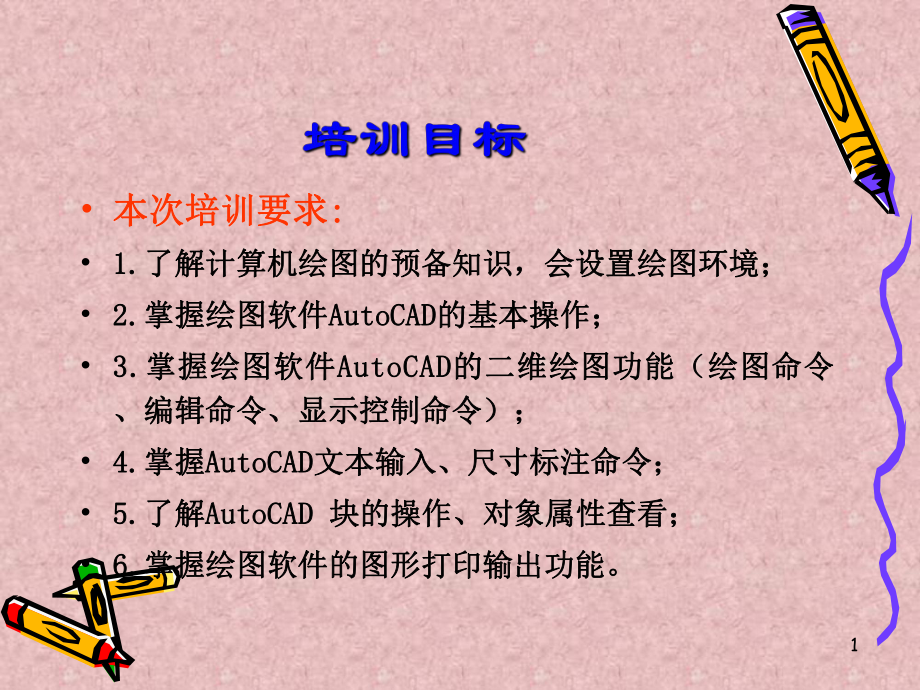

1、0 本次培训要求本次培训要求: : 1.1.了解计算机绘图的预备知识,会设置绘图环境;了解计算机绘图的预备知识,会设置绘图环境; 2.2.掌握绘图软件掌握绘图软件AutoCADAutoCAD的基本操作;的基本操作; 3.3.掌握绘图软件掌握绘图软件AutoCADAutoCAD的二维绘图功能(绘图命令的二维绘图功能(绘图命令、编辑命令、显示控制命令);、编辑命令、显示控制命令); 4.4.掌握掌握AutoCADAutoCAD文本输入、尺寸标注命令;文本输入、尺寸标注命令; 5.5.了解了解AutoCAD AutoCAD 块的操作、对象属性查看;块的操作、对象属性查看; 6.6.掌握绘图软件的图形

2、打印输出功能。掌握绘图软件的图形打印输出功能。 12 启动启动AutoCAD AutoCAD 后,用户界面如图后,用户界面如图1-11-1所所示,主要由标题栏、下拉菜单区、工具条、示,主要由标题栏、下拉菜单区、工具条、状态栏、绘图窗口、命令提示区、十字光状态栏、绘图窗口、命令提示区、十字光标等组成。标等组成。 图1-1 用户界面 系统标题栏文档标题栏下拉菜单区标准工具条十字光标绘图窗口坐标系图标模型与布局标签滚动条命令提示区状态栏绘图工具条滚动条对象属性工具条修改工具条4AutoCAD 2008AutoCAD 2008常用的绘图命令常用的绘图命令命令名命令名 命令命令 命令别名命令别名 功功

3、能能 直直 线线 LINE L 绘制直线段绘制直线段 构造线构造线 XLINE XL 绘制无穷长直线绘制无穷长直线 多段线多段线 PLINE PL 绘制二维复合线绘制二维复合线 正多边形正多边形 POLYGON POL 绘制绘制 31024 边的正多边形边的正多边形 矩矩 形形 RECTANG REC 绘制一个矩形绘制一个矩形 圆圆 弧弧 ARC A 绘制一段圆弧绘制一段圆弧 圆圆 CIRCLE C 绘制一个圆绘制一个圆 修订云线修订云线 REVCLOUD 绘制云彩曲线或烟雾曲线绘制云彩曲线或烟雾曲线 样条曲线样条曲线 SPLINE SPL 绘制二次或三次样条曲线绘制二次或三次样条曲线 椭椭

4、圆圆 ELLIPSE EL 绘制一个椭圆绘制一个椭圆 椭圆椭圆弧弧 ELLIPSE EL 绘制一段椭圆弧绘制一段椭圆弧 插入块插入块 INSERT I 插入图块插入图块 创建块创建块 BLOCK B 创建图块创建图块 点点 POINT PO 绘制点绘制点 图案填充图案填充 HATCH H 用图案填充选定的封闭区域用图案填充选定的封闭区域 面面 域域 REGION REG 创建选定的封闭区域为面域创建选定的封闭区域为面域 多行文字多行文字 MTEXT MT 绘制多行文字绘制多行文字 表1-1 绘图工具条与命令AutoCAD 2008AutoCAD 2008常用的修改命令常用的修改命令表1-2 修

5、改工具条与命令命令名命令名 命令命令 命令别名命令别名 功功 能能 删删 除除 ERASE E 从图形中删除从图形中删除选定的对象选定的对象 复制对象复制对象 COPY CO 复制选定的对象复制选定的对象 镜镜 像像 MIRROR MI 对称复制选定的对象对称复制选定的对象 偏偏 移移 OFFSET O 创建同心圆、平行线和平行曲线创建同心圆、平行线和平行曲线 阵阵 列列 ARRAY AR 创建按指定方式排列的多个对象副本创建按指定方式排列的多个对象副本 移移 动动 MOVE M 在指定方向上按指定距离移动对象在指定方向上按指定距离移动对象 旋旋 转转 ROTATE RO 绕基点绕基点旋转旋转

6、对象对象 缩缩 放放 SCALE SC 在在 X、Y 和和 Z 方向按比例放大或缩小对象方向按比例放大或缩小对象 拉拉 伸伸 STRETCH S 移动或移动或拉伸对象拉伸对象 修修 剪剪 TRIM TR 按其他对象定义的剪切边修剪对象按其他对象定义的剪切边修剪对象 延延 伸伸 EXTEND EX 将对象延伸到另一对象将对象延伸到另一对象 打断于点打断于点 BREAK BR 在两点之间打断选定对象在两点之间打断选定对象 打打 断断 BREAK BR 在两点之间打断选定对象在两点之间打断选定对象 倒倒 角角 CHAMFER CHA 给对象加倒角给对象加倒角 圆圆 角角 FILLET F 给对象加圆

7、角给对象加圆角 分分 解解 EXPLODE X 将合成对象分解为其部件对象将合成对象分解为其部件对象 2.1 基本绘图命令 2.1.1 直线 直线是AutoCAD中最基本的图形,也是绘图过程中用得最多的图形。用户可以绘制一系列连续的直线段,但每条直线段都是一个独立的对象。单击“直线”按钮 ,或在命令行中输入LINE,都可执行该命令。7命令: _line指定第一点: /通过坐标方式或者光标拾取方式确定直线第一点指定下一点或 放弃(U): /通过其他方式确定直线第二点 选择 “绘图”“圆弧”菜单下的级联菜单命令,或单击“圆弧”按钮,或在命令行中输入ARC,都可执行绘制圆弧命令。 2.1.2. 绘制

8、圆弧 (1)指定三点方式:ARC命令的默认方式,依次指定3个不共线的点,绘制的圆弧为通过这3个点而且起于第一个点止于第三个点的圆弧。 (2)指定起点、圆心以及另一参数方式 :圆弧的起点和圆心决定了圆弧所在的圆,第3个参数可以是圆弧的端点(中止点)、角度(即起点到终点的圆弧角度)和长度(圆弧的弦长). (3)指定起点、端点以及另一参数方式 :圆弧的起点和端点决定了圆弧圆心所在的直线,第3个参数可以是圆弧的角度、圆弧在起点处的切线方向和圆弧的半径。 选择“绘图”“矩形”命令,或单击“矩形”按钮,或在命令行中输入RECTANG来执行矩形命令。 2.1.3.绘制矩形绘制矩形 命令行提示中的“标高”选项

9、和“厚度”选项使用较少;“倒角”选项用于设置矩形倒角的值,即从两个边上分别切去的长度,用于绘制倒角矩形;“圆角”选项用于设置矩形4个圆角的半径,用于绘制圆角矩形;“宽度”选项用于设置矩形的线宽。系统给用户提供了3种绘制矩形的方法:一种是通过两个角点绘制矩形,这是默认方法;第二种是通过角点和边长确定矩形;第三种是通过面积来确认矩形。 命令: _rectang指定第一个角点或倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W):/指定矩形的第一个角点坐标指定另一个角点或 面积(A)/尺寸(D)/旋转(R): /指定矩形的第二个角点坐标 创建正多边形是绘制正方形、等边三角形和八边形等图形的简单

10、方法。用户可以通过选择“绘图”“正多边形”命令,或单击“正多边形”按钮,或在命令行输入POLYGON来执行正多边形命令。 2.1.4.绘制正多边形绘制正多边形命令: _polygon 输入边的数目 : /指定正多边形的边数指定正多边形的中心点或 边(E):/指定正多边形的中心点输入选项 内接于圆(I)/外切于圆(C) :/确认绘制多边形的方式指定圆的半径: /输入圆半径圆心 半径 半径 圆心 边长 选择“绘图”“圆”菜单下的级联菜单命令,或单击“圆”按钮,或在命令行输入CIRCLE来执行圆命令。 2.1.5.绘制圆绘制圆命令:_circle 指定圆的圆心或 三点(3P)/两点(2P)/相切、相

11、切、半径(T): 圆环是填充环或实体填充圆,即带有宽度的闭合多段线。要创建圆环,就要它的内外直径和圆心。通过指定不同的中心点,可以继续创建具有相同直径的多个副本。要创建实体填充圆,即圆点,就要将内径值指定为0。选择“绘图”“圆环”命令,或在命令行中输入DONUT命令可以执行圆环命令。 2.1.6.绘制圆环绘制圆环命令:_donut 指定圆环的内径 : 50/输入圆环的内径值指定圆环的外径 : 80/输入圆环的外径值指定圆环的中心点或 :/拾取圆环的中心点或输入坐标指定圆环的中心点或 : /可连续绘制该尺寸的圆环,通过选择不同的中心点,若不绘制,按Enter键,完成绘制 选择“绘图”“椭圆”命令

12、,或单击“椭圆”按钮,或在命令行中输入ELLIPSE来执行椭圆命令,系统提供了3种方式用于绘制精确的椭圆。 2.1.7.绘制椭圆绘制椭圆 一条轴的两个端点和另一条轴半径:单击“椭圆”按钮,按照默认的顺序就可以依次指定长轴的两个端点和另一条半轴的长度,其中长轴是通过两个端点来确定的,已经限定了两个自由度,只需要给出另外一个轴的长度就可以确定椭圆。 一条轴的两个端点和旋转角度:这种方式实际上相当于将一个圆在空间上绕长轴转动一个角度以后投影在二维平面上。 中心点、一条轴端点和另一条轴半径:这种方式需要依次指定椭圆的中心点、一条轴的端点以及另外一条轴的半径。 2.2 基本编辑命令15 选择“修改”“移

13、动”命令,或单击“移动”按钮,或在命令行中输入MOVE来执行移动命令。 2.2.1.移动图形移动图形 命令: _move 选择对象: /选择需要移动的对象选择对象: /按Enter键,完成选择指定基点或 位移(D) :/输入绝对坐标或者绘图区拾取点作为基点指定第二个点或 :/输入相对或绝对坐标,或者拾取点,确定移动的目标位置点 旋转命令可以改变对象的方向,并按指定的基点和角度定位新的方向。用户可以通过选择“修改”“旋转”命令,或单击“旋转”按钮,或在命令行中输入ROTATE来执行该命令。 2.2.2.旋转图形旋转图形 命令: _rotateUCS 当前的正角方向: ANGDIR=逆时针 ANG

14、BASE=0选择对象: /选择需要旋转的对象选择对象: /按Enter键,完成选择指定基点: /输入绝对坐标或者绘图区拾取点作为基点指定旋转角度,或 复制(C)/参照(R) :/输入需要旋转的角度,按Enter键完成旋转 选择“修改”“复制”命令,或在“修改”工具栏中单击“复制”按钮,或在命令行中输入COPY,可以执行复制命令。“复制”命令可以将对象复制一次或者多次。2.2.3.复制图形复制图形 命令: _copy选择对象: /在绘图去选择需要复制的对象选择对象:/按回车键,完成对象选择指定基点或 位移(D) : /在绘图区拾取或输入坐标确认复制对象的基点指定第二个点或 :/在绘图区拾取或输入

15、坐标确定位移点指定第二个点或 退出(E)/放弃(U) :/对对象进行多次复制指定第二个点或 退出(E)/放弃(U) :/按回车键,完成复制 在使用AutoCAD 2007绘图中,当绘制的图形对象相对于某一对称轴对称时,就可以使用MIRROR命令来绘制图形。“镜像”命令是将选定的对象沿一条指定的直线对称复制,复制完成后可以删除源对象,也可以不删除源对象。选择“修改”“镜像”命令,或在“修改”工具栏中单击“镜像”按钮,或在命令行中输入MIRROR来执行该命令。2.2.4.镜像图形镜像图形 命令: _mirror选择对象: /在绘图区选择需要镜像的对象选择对象:/按Enter键,完成对象选择指定镜像

16、线的第一点: /在绘图区拾取或者输入坐标确定镜像线第一点指定镜像线的第二点:/在绘图区拾取或者输入坐标确定镜像线第二点要删除源对象吗?是(Y)/否(N) : /输入N则不删除源对象,输入Y则删除源对象 “偏移”命令可以根据指定距离或通过点,创建一个与原有图形对象平行或具有同心结构的形体,偏移的对象可以是直线段、射线、圆弧、圆、椭圆弧、椭圆、二维多段线和平面上的样条曲线等。选择“修改”“偏移”命令,或在“修改”工具栏中单击“偏移”按钮,或在命令行中输入OFFSET来执行该命令。 2.2.5.偏移图形偏移图形 命令: _offset当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0指定偏移距离或 通过(T)/删除(E)/图层(L) : 100/设置需要偏移的距离选择要偏移的对象,或 退出(E)/放弃(U) :/在绘图区选择要偏移的对象指定要偏移的那一侧上的点,或 退出(E)/多个(M)/放弃(U) :/以偏移对象为基准,选择偏移的方向选择要偏移的对象,或退出(E)/放弃(U) :/按Enter键,完成偏移操作或者重新选择偏移对象,继续进行偏移操作 绘制多个在X轴或在Y轴上等间

展开阅读全文
