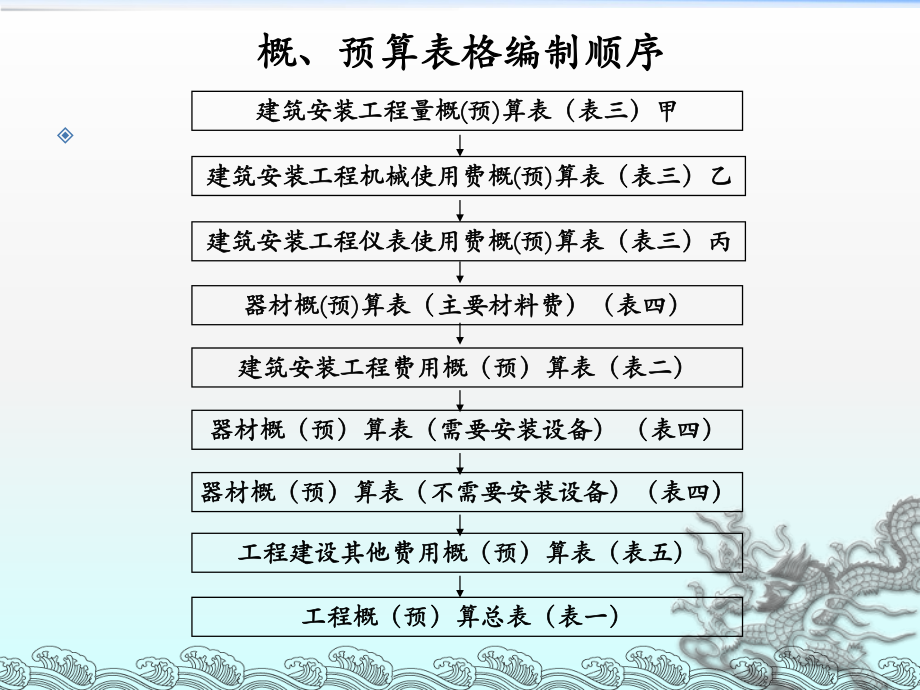

1、通信线路专业示例分析 概、预算表格编制顺序概、预算表格编制顺序 器材概（预）算表（不需要安装设备）（表四）器材概（预）算表（不需要安装设备）（表四）建筑安装工程量概建筑安装工程量概( (预预) )算表（表三）甲算表（表三）甲建筑安装工程仪表使用费概建筑安装工程仪表使用费概( (预预) )算表（表三）丙算表（表三）丙工程概（预）算总表（表一）工程概（预）算总表（表一）工程建设其他费用概（预）算表（表五）工程建设其他费用概（预）算表（表五）器材概（预）算表（需要安装设备）器材概（预）算表（需要安装设备） （表四）（表四）建筑安装工程费用概（预）算表（表二）建筑安装工程费用概（预）算表（表二）器材概

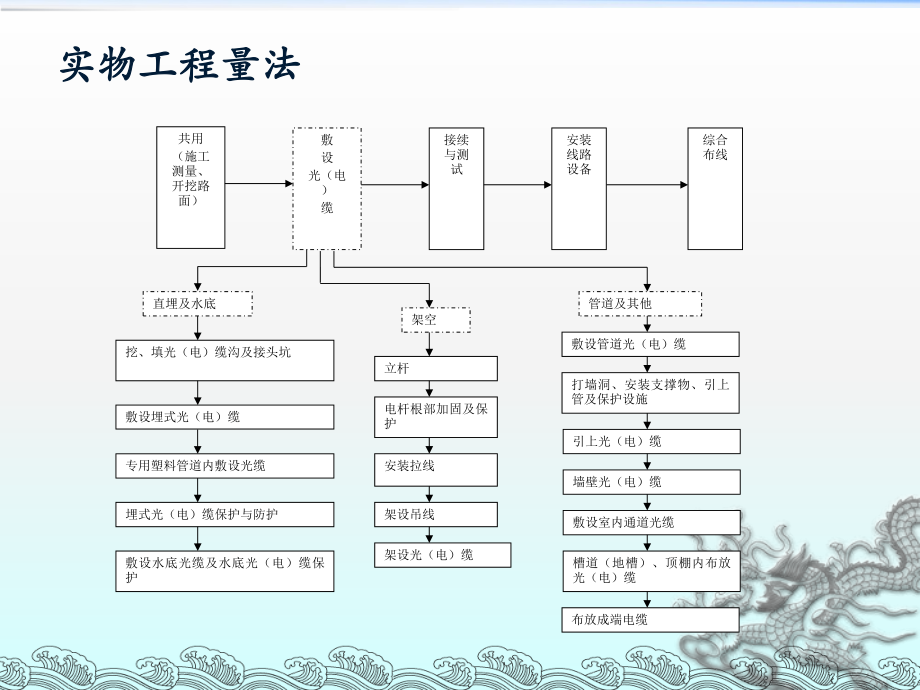

2、器材概( (预预) )算表（主要材料费）（表四）算表（主要材料费）（表四）建筑安装工程机械使用费概建筑安装工程机械使用费概( (预预) )算表（表三）乙算表（表三）乙实物工程量法实物工程量法 共用（施工测量、开挖路面）敷设光（电）缆接续与测试安装线路设备综合布线立杆电杆根部加固及保护安装拉线架设吊线架设光（电）缆埋式光（电）缆保护与防护敷设水底光缆及水底光（电）缆保护挖、填光（电）缆沟及接头坑敷设埋式光（电）缆专用塑料管道内敷设光缆直埋及水底架空管道及其他墙壁光（电）缆敷设室内通道光缆敷设管道光（电）缆打墙洞、安装支撑物、引上管及保护设施引上光（电）缆槽道（地槽）、顶棚内布放光（电）缆布放成端

3、电缆 施工测量与挖、填管道沟及人孔坑砌 筑 人 （手） 孔管道防护工程及其他敷设通信管道施工测量与开挖路面附录开挖与回填管道沟及人（手）孔坑 挡土板及抽水混凝土管道基础铺设水泥管道铺设塑料管道铺设镀锌钢管管道管道填充水泥沙浆、混凝土包封砌筑通信光（电）缆通道砖砌人（手）孔（现场浇筑上覆）砖砌人（手）孔（现场吊装上覆）砖砌混凝土砌块人孔（现场吊装上覆）砖砌配线手孔防水拆除及其他概、预算的编制程序概、预算的编制程序 收集资料熟悉图纸计算工程量计算各项费用及造价套用定额选用价格复核编制说明审核出版示例五：示例五：XX直埋光缆线路单项工程施工图预算直埋光缆线路单项工程施工图预算一、已知条件（一）本工程

4、为直埋光缆线路单项工程，要求按照两阶段设计编制施工图预算。（二）本工程施工企业距施工现场1300Km；工程所在地为非特殊地区。 （三）本工程勘察设计费为250000元，建设单位管理费为328503元。 （四）本工程预算内不计列施工生产用水电蒸汽费；已完工程及设备保护费；运土费；工程排污费；建设用地及综合赔补费；可行性研究费；研究实验费；环境影响评价费；劳动安全卫生评价费；建设工程监理费；工程质量监督费；工程定额测定费；工程保险费；工程招标代理费；生产准备及开办费；建设期利息。（五）主材运距：光缆为800km；水泥及水泥制品为150；其余为250km。主材单价见表5-5-1。 （六）设计图纸说明

5、： 1、本例题计算长度4.4km，不考虑光缆中继段测试。 2、本工程在丘陵地区敷设48芯光缆一条，自然弯曲系数为0.7%，城区部分施工的人工费占总人工费的10%。 3、光缆沟及接头坑采用挖、松填方式，土质为普通土，沟深1.2m，下底0.3m，放坡系数为0.125。 4、在14k处为光缆接头点，接头两端各预留7m，并安装监测标石一块。 5、在15k处的河两岸各有一个5m长的光缆“s”弯预留。 6、两处人工截流挖沟均不计取砂浆袋。 7、对地绝缘检查及处理不需要热缩套（包）管。 8、共埋设普通标石（1000mmx140mmx140mm）35个。 1、直埋光（电）缆工程施工测量：已知长度44百米 2、

6、挖、松填光（电）缆沟及接头坑（普通土）：（0.3+0.3+2 * 0.125 * 1.2）* 1.2 * 0.5 * （4400-39） = 23.55百立方米 （ 截流39米） 3、丘陵、水田、城区敷设埋式光缆（60芯以下）：4400m+10m（2处S弯预留）+接头6m*2 * (1+0.7%)=4453m 4、石砌坡、坎、堵塞：2.56+33.6+1.89+2.56+2.56+4.2=47.37m3 5、人工截流挖沟（水面宽10m以内）：9m一处，30m一处（=10m+5m * 4） 6、安装宣传警示牌一处2块 7、铺水泥盖板：2m+20m 8、铺管保护（钢管）：6m+10m 9、铺管保护

7、（塑料管）：6m+20m+6m+20m+20m=72m 10、封石沟：20m * （0.3+2 * 0.125 * 1.2） * 0.1=1.2m3示例六：交接箱配线管道电缆线路工程施工图预算示例六：交接箱配线管道电缆线路工程施工图预算一、已知条件（一）本工程设计是市局交接箱配线管道电缆线路单项工程一阶段施工图设计。（二）本工程可行性研究报告批复的投资估算额为37712元。（三） 本工程施工企业距施工现场12Km；工程所在地为城区（非特殊地区）。 （四）本工程勘察设计费为2200元。 （五）本工程预算内不计列施工生产用水电蒸汽费；已完工程及设备保护费；运土费；工程排污费；建设用地及综合赔补费；

8、可行性研究费；研究实验费；环境影响评价费；劳动安全卫生评价费；建设工程监理费；工程质量监督费；工程定额测定费；工程保险费；工程招标代理费；生产准备及开办费；建设期利息。 （六）主材运距：电缆和其他为1500km；塑料及塑料制品为500。主材单价见表5-6-1。（七）设计图纸及说明 1京展#5右9右11段为配线填充油膏型管道电缆（T605），电缆自然弯曲系数为0.5%；京展#5右9人孔#34交接箱段为架空交接箱成端电缆（T605）；右11人孔引上电杆为引上电缆（T605）。 2、布放交接箱成端电缆长12m，不需要尼龙套管和热缩端帽。 3、右11人孔为电缆接头点，接头套管型号为130 x900。

9、4、穿放右11人孔至引上杆的引上电缆长15m，其中有部分电缆经过8m长的水平钢管管道，需电缆卡子7只。 5、管道电缆敷设方式为人工布放，共需标志牌3个；接续电缆芯线的方式为模块接续方式（25回线模块）。 6、右9、右10、右11人孔均有积水。示例七：示例七：局架空光缆线路单项工程局架空光缆线路单项工程一阶段施工图设计预算一阶段施工图设计预算一、已知条件（一）本工程设计是局架空光缆线路单项工程一阶段施工图设计。（二）本工程施工企业距施工现场100Km；工程所在地为非特殊地区，并且施工不受干扰。（三）本工程勘察设计费为3000元，建设单位管理费为1000元。 （四）本工程预算内不计列施工生产用水电

10、蒸汽费；已完工程及设备保护费；运土费；工程排污费；建设用地及综合赔补费；可行性研究费；研究实验费；环境影响评价费；劳动安全卫生评价费；建设工程监理费；工程质量监督费；工程定额测定费；工程保险费；工程招标代理费；生产准备及开办费；建设期利息。 （五）主材运距：光缆、木材及木制品、塑料及塑料制品为500km；其他为800km。主材单价见表5-7-1。 （六）设计图纸说明： 1、工程在市区内施工；土质为综合土；电杆为8.0m高防腐木电杆，不需要安装横木。 2、拉线采用夹板法，装设7/2.6单股拉线；横木拉线地锚采用7/2.6单条单下方式，横木为1mmx120mmx180mm。 3、架设吊线时需要安装

11、吊线担；吊线用U形卡子做终结。 4、架空吊线程式为7/2.2；吊线的垂度增长长度可以忽略不计；吊线无接头；吊线两端终结增长余留共3.0m。 5、架空光缆时不需要安装光缆标志牌，自然弯曲系数按0.5%取定，不进行偏振模色散测试。 6、本工程中继段长40km，中继段光缆测试按双窗口取定。答疑： 1、施工测量：13档x40m/档=520m 2、架设吊线：520m+3m（终结增长共3m） 3、架设架空光缆：0.52km *（1+0.5%）+0.02km * 2=0.5626km示例八：示例八：电话局配套通信管道单项工程电话局配套通信管道单项工程一阶段施工图设计预算一阶段施工图设计预算一、已知条件 （一

12、）工程概况 本工程为电话局配套通信管道单项工程。其中新建六孔（61）114钢管管道17.5m；新建（32）110六孔塑料管道39.5m；新建1.2m1.7m1.8m（内宽内长内高）特殊手孔#1，#2共2个；钢管管道下方有污水沟其基础应加筋；塑料管道基础不加筋；开人孔窗口一个。 （二）本工程采用一阶段设计。 （三）主材运距：水泥、塑料制品按500计取；木材及钢材按1500计取；主材单价见表5-8-1。 （四）本工程施工企业驻地距施工现场35；工程所在地为城区。 （五）施工用水电蒸汽费按200元估列。 （六）勘察设计费核定为1123.28元，建设单位管理费为1000元，建设用地及综合赔补费：总计2

13、1190元。 （七）本工程不计列特殊地区施工增加费；已完工程及设备保护费；运土费；工程排污费；建设用地及综合赔补费；可行性研究费；研究实验费；环境影响评价费；劳动安全卫生评价费；建设工程监理费；工程质量监督费；工程定额测定费；工程保险费；工程招标代理费；生产准备及开办费；建设期利息。 （八）施工图纸说明： 1、图纸中的管道长度，是路由长度（手孔中心手孔中心）。 2、开挖路面类别： #原中号直通（人孔中心至人孔外墙壁长边990mm）1手孔间：114的6孔钢管管道沟长14m为柏油马路面（厚250mm）；其余为水泥花砖路面（厚100mm）。 1手孔2手孔间：管道沟长7.0m为混凝土砌块路面（厚150

14、mm）；其余为水泥花砖路面。 两手孔坑路面：为水泥花砖路面。 3、原人孔开窗口1处。 4、人孔坑、管道沟土质为硬土，放坡系数为0.33；管道基础厚80mm。 5、手推车倒运土，设计按实际情况核定为18m3。表1-1 主 材 单 价 表 序号 主材名称 规格程式单位单价（元） 备 注原价预算价1钢筋6mm2.72 2钢筋10mm2.72 3螺纹钢12mm 2.80 4镀锌焊接钢管114mm4mm6000mm根201.81 5钢管管箍 个1.02 6人孔盖车行道用、含口圈套688.00 7 塑料管支架套15.00 8电缆托架60根15.30 9托架穿钉M16付3.35 10积水罐（带盖） 套21.

15、95 11拉力环 个8.65 12机制砖24125千块 236.00 13粗砂 t 30.9014卵石0.53.5t 29.1115双壁波纹塑料管100mm6000mm根66.50 16胶圈 个0.95 17木材（板方材）等m31300.00 18普通硅酸盐水泥325t267.00 1、管道底部基础63厘米以上两侧各加0.3米，则管道沟底部宽度为：0.05 * 2+0.734+0.3 * 2=1.434m。 2、管道沟的挖深为：原人孔侧： 4947.861+0.08=1.219m 1#孔侧：49.0647.761+0.08=1.379m 取平均挖深为：（1.219+1.379）/2=1.299

16、m为管道挖深 则管道的沟槽上宽为：（公式为：沟槽上宽=沟槽底宽+2沟槽深度斜坡坡度） 上宽=1.434+2 * 1.299 * 0.33=2.291m 则：破柏油路面为：14 * 2.291=32.07m2=0.321百m2 3、1#-2#沟深为：（1.39+1.54）/2=1.465m 沟底宽度为：0.08 * 2+0.35+0.15 * 2=0.81（63厘米以下时每侧各加0.15米） 沟槽上宽为：0.81+2 * 1.465 * 0.33=1.7769m 破混凝土砌块路面为：1.7769 * 7=12.4383m2=0.124百m2 4、坑深H=49.06-46.75+0.08-0.1=2.29m 孔坑底长a：2.38+0.6=2.98m 孔坑底宽b：1.88+0.6=2.48m 孔坑开挖面积A=（2Hi+a） *（2Hi+b）=（2 *2.29 * 0.33+ 2.98） * （2 *2.29 * 0.33+2.48）=17.92697m2 5、水泥花砖路面为：a、2.291 * （17.5-14-0.99-4.4914/2）=0.6055m2b、1.7769 * （39.5-
