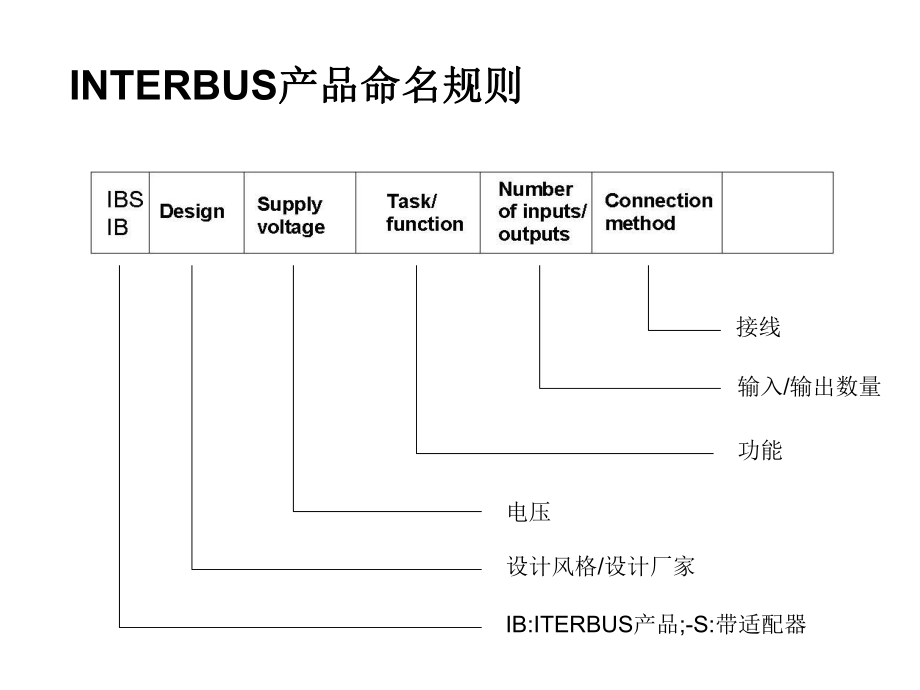

1、PLC 网络网络INTERBUS产品命名规则产品命名规则IB:ITERBUS产品;-S:带适配器设计风格/设计厂家电压功能输入/输出数量接线DesignBABosch controller boardBOXLoop deviceCBGeneration 3 controller boardCCCompact controller housingCPCICompact PCI bus (32 bits)CTCT module (configurable terminal)DCBGeneration 3 controller board with diagnostic displayDSCGene
2、ration 4 controller board with diagnostic displayETHEthernet controller boardFCField controllerGEGE Fanuc controller boardIBSLInstallation local bus moduleILInlineINTERBUS产品命名规则产品命名规则设计风格设计风格/设计厂家设计厂家IPIP 67/65/54 class of protectionIPCKlckner-Mller controller boardIPCIIndustrial PCI bus (32 bits)IP
3、KESIP 67 KES class of protectionIPKISIP 67 KIS class of protectionISAPC ISA bus (8/16 bits)L2Loop 2 deviceMEAMitsubishi MELSEC controller boardPCController board for IBM-compatible PCsPCIPC PCI bus (32 bits)PLC5Allen-Bradley controller boardRFCRemote field controllerRLRugged LineRTRT module (remote
4、terminal)S5/S7Siemens SIMATIC controller boardSABSensor/actuator boxSCGeneration 4 controller board without display (standard controller)SLInstallation local busSTST module (smart terminal)STMEReplacement module electronics ST ZFST module with spring-clamp connectionVMEVMEbus controller board INTERB
5、US产品命名规则产品命名规则设计风格设计风格/设计厂家设计厂家Supply Voltage2424 V DC120/230 120/230 V AC500500 V AC400400 V ACINTERBUS产品命名规则产品命名规则电压电压Task/FunctionAIAnalog input moduleAIOAnalog input/output moduleAOAnalog output moduleBDO/BDIBasic version of the corresponding moduleBAO/BAIBKBus terminal moduleBKMBasic bus termin
6、al moduleBK RB-TBus terminal module with 2nd remote bus interface in copperBK RB-LKBus terminal module with 2nd remote bus interface in fiber opticsBK LB-TBus terminal module with local bus interface in copperCBKBus terminal module for installation remote busCDI/CDODigital installation remote bus in
7、put/output moduleCNTCounter moduleINTERBUS产品命名规则产品命名规则功能功能DIDigital input moduleDIODigital input/output moduleDODigital output moduleELRElectronic load relayFTFault-tolerantGTCoupling module (Gateway)INCIncremental encoder moduleMLRMechanical load relayPTResistance sensorsR/RELS Relay outputSEBHigh-
8、speed exciter moduleUTHThermocouplesV.24Serial connection V.24/RS-232VFDFrequency inverterWTExtended temperature rangeINTERBUS产品命名规则产品命名规则功能功能Extensions-2ACurrent limit-LKWith fiber optics connection-SFSpecial function(0-20mA)-SF/4 Special function(4-20mA)-TWith copper remote bus connection (twisted
9、 pair)/BPBipolar/ETHWith Ethernet interface/IWith electrical isolationLB/RBLocal bus/remote busINTERBUS产品命名规则产品命名规则接线接线INTERBUS元件介绍元件介绍 光缆接头12 光缆插头12 附属设备模块连接板模块连接板保护插头保护插头 RL模块IBS RL24DIO 8/8/8-LKIBS RL24DO 16/8-R-LK RL模块IBS RL 24DI16/8-LKIBS RL 24BK RB-LK-LK IL模块IBS IL 24 BK-LK/45IB IL 24 DI16 IL模
10、块IB IL 24 DO8IB IL 24 PWR ININTERBUS主要特点主要特点plug & play准确查找故障适于多种类控制系统适于多种产品简单易用12345INTERBUS.l模块无设置l自动起动 (auto-debugging)l测试功能 (configuration)l安装方便lI/O监控l预处理功能Plug & PlayINTERBUS.l短路保护l自动检测模块l抗 EMC 干扰l外设故障l掉电压l电缆检测故障查找简单INTERBUS.适于多种类产品lABBlAllen BradleylBoschlGE FanuclKukalSchneiderlSiemens S5lSie
11、mens S7lPhoenix ContactlPC systemsINTERBUS 总线输入总线输入/输出设备输出设备- 多线连接多线连接- 电隔离电隔离- I/O 状态显示状态显示- 诊断显示诊断显示- 多多个电位个电位- DIN ISO 9001- DIN 45001 (EMC)Interbus PSPD-FAW-VWINTERBUS 总线总线 网络结构网络结构INTERBUS 拓扑结构拓扑结构 环状拓扑结构环状拓扑结构 最多最多256个设备个设备 无须终端电阻无须终端电阻,自动闭环自动闭环 不需在设备上设定地址不需在设备上设定地址 扩展简单扩展简单,环路随设备增加自环路随设备增加自动扩
