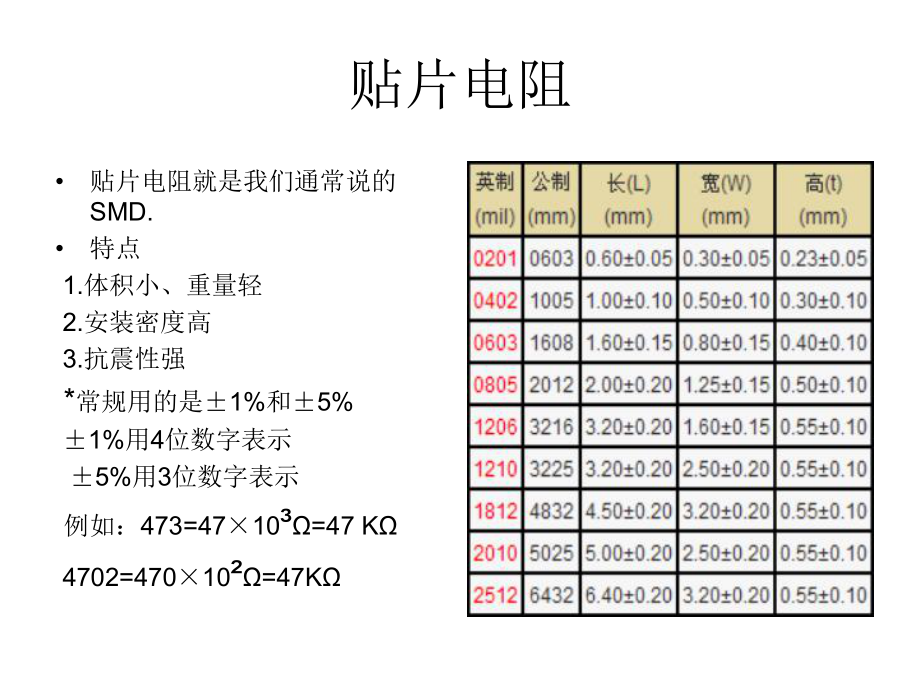

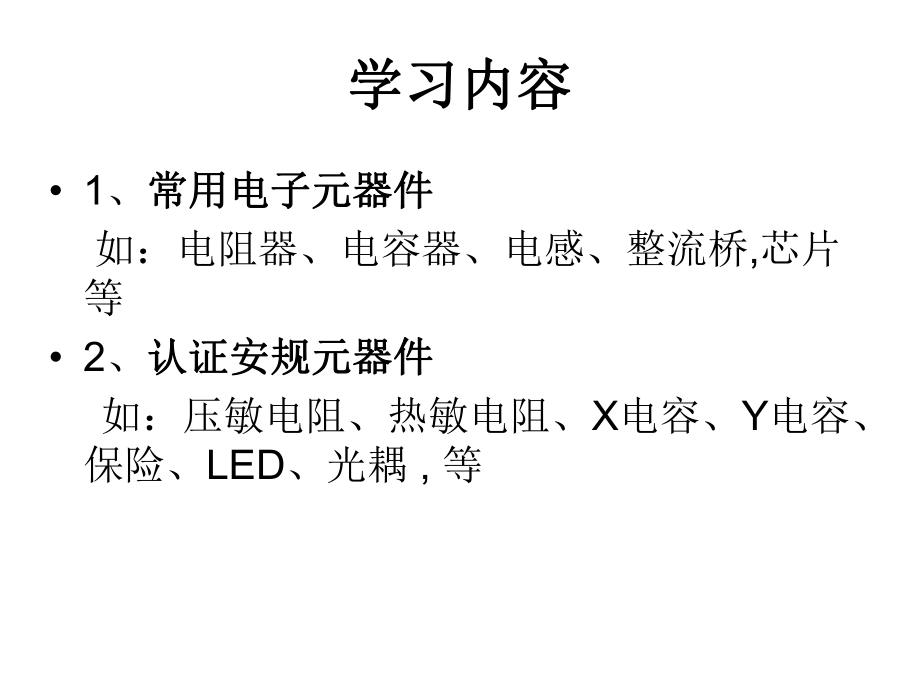

1、学习内容学习内容 1、常用电子元器件常用电子元器件 如：电阻器、电容器、电感、整流桥,芯片等 2、认证安规元器件认证安规元器件 如：压敏电阻、热敏电阻、X电容、Y电容、保险、LED、光耦 , 等色环电阻 用不同颜色的环代替数字和文字来标注的电阻，就叫做色环电阻。用R表示通常使用的为四环和五环 电阻的单位：欧姆（）。还有千欧（K）、兆欧（M） 1 M=1000 K 1 K=1000 贴片电阻贴片电阻就是我们通常说的SMD.特点 1.体积小、重量轻 2.安装密度高 3.抗震性强 *常规用的是1%和5% 1%用4位数字表示 5%用3位数字表示 例如：473=4710=47 K 4702=47010=
2、47K贴片电阻的认识：贴片电阻的认识：贴片电阻直标贴片电阻直标法法 : 是指在阻容元件表面直接标出它的主要參数和技术性能的一种标志方法主要参数和技术性能的数值用阿拉伯数字和文字符号单位标出4R7R=47*10的1次方=470欧姆 误差为5%R=100*10的2次方=10k欧姆误差为1%R=4.7欧姆,R代表小数点电感电感（电感线圈）是用绝缘导线绕制而成的电磁感应元件。用字母“L”表示 电感量的基本单位是亨利（简称亨），用字母“H”表示。 常用的单位还有毫亨 （mH）和微亨（H），它们之间的关系是：1H=1000mH 1mH=1000H 一般电感：误差值20%，用M表示；误差值10%，用K表示。
3、精密电感：误差值5%，用J表示；误差值1%，用F表示。 一种将交流电能转变为直流电能的半导体器件。通常它包含一个PN结，有正极和负极两个端子。二极管最重要的特性就是单方向导电性。在电路中，电流只能从二极管的正极流入，负极流出 字母表示 D 代表二极管的原理插件二极管和贴片二极管整流桥堆整流桥内部是由四个二极管组成的桥路，实现把输入的交流电压转化为输出的直流电压。我公司常用桥堆DB107、MB6S、MB10S、KBP210、KBL410。三极管 三极管是我们生产线路板中不可少的元件，一般由一个PNP结或NPN结构成C集电极基极bE发射极三极管的三个极性压敏电阻压敏电阻：英文 简写为“VDR”抑制
4、电路中出现的过电压，例如7D471压敏电压为470V，当瞬态的浪涌电压最大值超过470V时，压敏电阻阻值变小，使得流过它的电流激增把过高的电压拉低，让后级电路工作在一个安全的范围内。片式压敏电阻器 广泛应用在家用电器及其他电子产品中，起过电压保护、防雷等作用。7D471K：直径7mm /D-片式471是标称压敏电压47*10=470V/K-允许公差10%压敏电阻的电压值选择：一般用1mA直流电流通过压敏电阻测得的电压值，V1mA=1.5Vp=2.2VAC(Vp电压峰值；VAC有效值）如：额定电源电压是220V，则计算得出压敏电阻的击穿电压可选470-480V。热敏电阻热敏电阻器的典型特点是对温
5、度敏感，不同的温度下表现出不同的电阻值。正温度系数热敏电阻器(PTC)在温度越高时电阻值越大，负温度系数热敏电阻器(NTC)在温度越高时电阻值越小。例：NTC 5D-11：是负温度系数电阻 标称阻值5欧(25 )；直径11mm。 X电容在火线L和零线N之间并联的电容，一般称之为X 电容。 X电容的位置关键，必须符合安全标准。1.标识：标识：STE 为松田的厂家标识为松田的厂家标识104K等于等于0.1UF 为电容容量为电容容量K 为误差值为误差值5 275V 为耐压值为耐压值AC 为交流为交流Y电容Y电容是指跨于L-G N-G之间的电容器。Y电容又分为Y1, Y2, Y3，Y4X电容Y电容统称
6、为安规电容，安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全。 保险丝保险丝（Fuse)会在电流异常升高到一定的高度和热度时，自身熔断切断电流，从而起到保护电路安全的作用。外形有条丝状、片状、玻璃管状、陶瓷管状、SMD等标识有电流、电压等级按熔断速度熔断速度分，可分为：特慢速保险丝（一般用TT表示）、慢速保险丝（一般用T表示）、中速保险丝（一般用M表示）、快速保险丝（一般用F表示）、特快速保险丝（一般用FF表示）。 保险丝光耦合器Optokoppler 光耦：是以光为媒介来传光耦：是以光为媒介来传输电信号的输电信号的器件器件。通常把。通常把发光器发光器(红外线红外线发光
7、二极管发光二极管LED)与受光器与受光器(光敏半导光敏半导体管体管)封装在同一管壳内。封装在同一管壳内。当输入端加电信号时发光当输入端加电信号时发光器发出光线，受光器接受器发出光线，受光器接受光线之后就产生光线之后就产生光电流光电流，从输出端流出，从而实现从输出端流出，从而实现了了“电电-光光-电电”转换。转换。 特点：体积小、寿命长、特点：体积小、寿命长、无触点，抗干扰能力强，无触点，抗干扰能力强，输出和输入之间绝缘输出和输入之间绝缘 光耦用数字万用表的二极管测量档，红表笔接光耦的“1”脚，黑表笔接光耦的“2”脚（即使光耦的发光 耦合器二极管正向导通）此时万用表显示大约是0.981V，红表笔
8、接光耦的“3”脚，黑表笔接光耦的“4”脚，此时万用表显示大约是0.700V，证明光耦是好的。 我司常用的有台湾亿光、日本夏普。 电容器电容器（Capacitor）是两金属极板之间存在绝缘介质的一种电路元件。 电路图形符号：C单位：F、mF、uF、nF、pF法-毫法-微法-那法-皮法 例如104=1010000pF=0.1uF参数： 1.额定电压（耐压） 2.标称电容量 3.允许偏差 （J5%、K10%、M20%）例如105J630V就是630V耐压、1uF容量、 5%的误差电容（二）、识别方法（二）、识别方法1：电解电容：电解电容常用的电容颜色有蓝色和黑色两种，英文号为：“C”丝印符号有：1)
9、黑色丝印黑色丝印 直插 直插 卧插 直插2）白色丝印）白色丝印 正极正极 负极负极 正极正极 负极负极如：电解电容如：电解电容:470UF 25V -40+105 电容可在环境温度工作电容可在环境温度工作 -40+105 电容最大额定工作电压电容最大额定工作电压 25V电容额定容量电容额定容量 470UF 常用电解电容厂家为：常用电解电容厂家为：注意：在没有特殊要求的情况下，只有电解电容有方注意：在没有特殊要求的情况下，只有电解电容有方 向，其它电容都可以不分方向向，其它电容都可以不分方向 的插件，插件或看板时的插件，插件或看板时 一定要注意有方向的电容插件一定要注意有方向的电容插件。 3、瓷
10、片电容和独石电容：、瓷片电容和独石电容：有宽脚和窄脚之分，英文代表“C”其丝印符号字母为是C代表,常用的瓷片电容有：101、102、103、104、105瓷片电容和独石电容的区别1.标识：标识：BM 为百明的厂家标识为百明的厂家标识1.5UF 为电容容量为电容容量5 为误差值为误差值450V 为耐压值为耐压值AC 为交流为交流50/60HZ 为频率为频率2.标识：标识： 为创格的厂家标识为创格的厂家标识 为此电容的容量为此电容的容量2UFJ 为误差值为误差值5 250V 为耐压值为耐压值3.标识：无标识：无 2A 为最大电流为最大电流 为此电容的容量为此电容的容量 6.8NFJ 为误差值为误差值5IC蕊片主要是指电源里面的IC芯片 驱动电源的主要功能，例如，电流，电压，瓦特数 主要是里面的IC芯片决定的. 极性标识极性标识厂家标识芯片型号生产周期序号PCB板上的符号所代表的意思 字母 C 代表是 电容的意思 字母R 代表是 电阻的意思 字母F 代表是 保险丝的意思 字母L 代表是 镇流线圈,变压器的意思 字母D 代表是 二极管的意思 字母Q 代表是 三极管,莫斯管的意思 字母U 代表是 可以通用大多数元器件 字母IE 代表是 芯片的意思
